CAD —— 二次开发环境搭建(arx)

材料

本节选定软件

• Vs 2010
• CAD 2014
• ObjectArx 2014
• ObjectWizards 2013
   

搭建要求
     

ObjectARX开发版本对照表
序号	CAD版本	版本号	二进制兼容版本	.net框架版本	ObjectARX开发环境		VC版本号
					MAC OS平台	WINDOWS平台	VC版本	MSC_VER
1	R14	R14.0	N/A	N/A	N/A	Visual C++ 5.0	VC++ 5.0	1100
2	AutoCAD 2000	R15.0	AutoCAD 2000	N/A	N/A	Microsoft Visual Studio 6 (Service Pack 2)	VC++ 6.0	1200
3	AutoCAD 2000i	R15.1	AutoCAD 2000i AutoCAD 2000	N/A	N/A
4	AutoCAD 2002	R15.2	AutoCAD 2002 AutoCAD 2000i AutoCAD 2000	N/A	N/A
5	AutoCAD 2004	R16.0	AutoCAD 2004	N/A	N/A	Microsoft Visual Studio .NET 2002	VC++ 7.0	1300
6	AutoCAD 2005	R16.1	AutoCAD 2005 AutoCAD 2004	1.1	N/A	Microsoft Visual Studio .NET 2002	VC++ 7.0	1300
7	AutoCAD 2006	R16.2	AutoCAD 2006 AutoCAD 2005 AutoCAD 2004	1.1 SP1	N/A	Microsoft Visual Studio .NET 2003	VC++ 7.1	1310
8	AutoCAD 2007	R17.0	AutoCAD 2007	2.0	N/A	Microsoft Visual Studio .NET 2005	VC++8.0	1400
9	AutoCAD 2008	R17.1	AutoCAD 2008 AutoCAD 2007	2.0	N/A	Microsoft Visual Studio .NET 2005
10	AutoCAD 2009	R17.2	AutoCAD 2009 AutoCAD 2008 AutoCAD 2007	3.0	N/A	Microsoft Visual Studio .NET 2005
11	AutoCAD 2010	R18.0	AutoCAD 2010	3.51 SP1	N/A	Microsoft Visual Studio 2008 (SP1)	VC++ 9.0	1500
12	AutoCAD 2011	R18.1	AutoCAD 2011 AutoCAD 2010	3.51 SP1	Mac OS X (10.6.4+) Xcode: 3.2.5 Qt: 4.6.3 Patched/4.6.3.1 Patched (SP1) Mono: 2.6.7_3
13	AutoCAD 2012	R18.2	AutoCAD 2012 AutoCAD 2011 AutoCAD 2010	3.51 SP1	Mac OS X(10.6.4+) Xcode: 3.2.5 Qt: 4.7.2 Patched Mono: 2.10.2_5
14	AutoCAD 2013	R19.0	AutoCAD 2013	4.0	Mac OS X(10.8) Xcode: 4.4 Qt: 4.8.1 Mono: 2.10.5 Mac OS X (10.7.3) Xcode: 4.3.2+ Qt: 4.8.1 Mono: 2.10.5d>	Microsoft Visual Studio 2010 / (SP1)	VC++ 10.0	1600
15	AutoCAD 2014	R19.1	AutoCAD2014	4.0	Mac OS X (10.8) Xcode: 4.4 Qt: 4.8.2 Mono: 2.10.5
16	AutoCAD 2015	R20.0	AutoCAD 2015	4.5	Mac OS X (10.9) Xcode: 5.0.2 Qt: 4.8.5 Mono: 3.2.7	Microsoft Visual Studio 2012 (Update 4)	VC++ 11.0	1700
17	AutoCAD 2016	R16.1	AutoCAD 2004	4.5	Mac OS X(10.9/10.10) Xcode: 5.0.2 Qt: 4.8.5 Mono: 3.2.7	Microsoft Visual Studio 2012 (Update 4) Microsoft Visual Studio 2013	VC++ 11.0 VC++ 12.0	1700 1800
18	AutoCAD 2017	R21.0	AutoCAD 2017	4.6	Mac OS X (10.10orlater) Xcode: 7.1 Qt: 4.8.5 Mono: 4.2.1	Microsoft Visual Studio 2015 (Update 1)	VC++ 14.0	1900
19	AutoCAD 2018	R22.0	AutoCAD2018	4.6	Mac OS (10.12 or later) Xcode: 8.3.2 Mono: 4.6.2.7	Microsoft Visual Studio 2015 (Update 3)
20	AutoCAD 2019	R23	AutoCAD 2019	4.7	N/A	Microsoft Visual Studio 2017 (Update 2)	VC++ 14.1	1910

 

ARX下载
     https://blog.youkuaiyun.com/u010150437/article/details/88965274

 
Wizards下载
     https://www.cnblogs.com/Yself/p/4765382.html
 

安装

这里默认已经安装好Vs2010、Cad2014

• ObjectArx 2014
       双击解压即可，获得到arx头文件、lib、dll、例子等目录。

• ObjectWizards 2013
       赋予管理员权限后双击运行，填写符号Adsk 、arx目录为解压目录、local本地目录为Cad安装目录(xx/InstalltionPosition/AutoCAD 2014)
   

工程

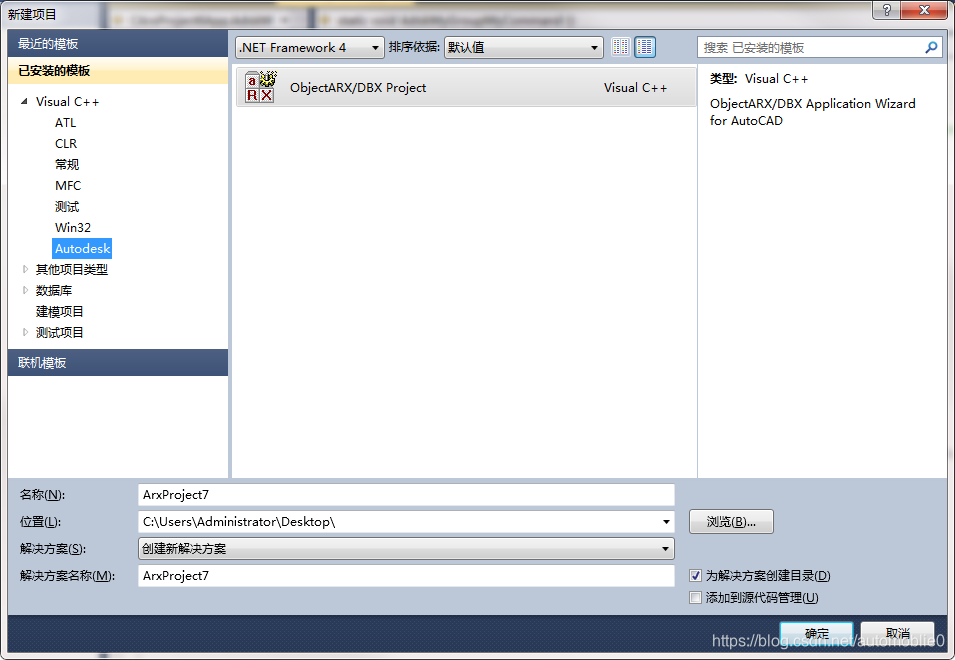

     选择Autodesk下的…Project选项创建，点击完成。

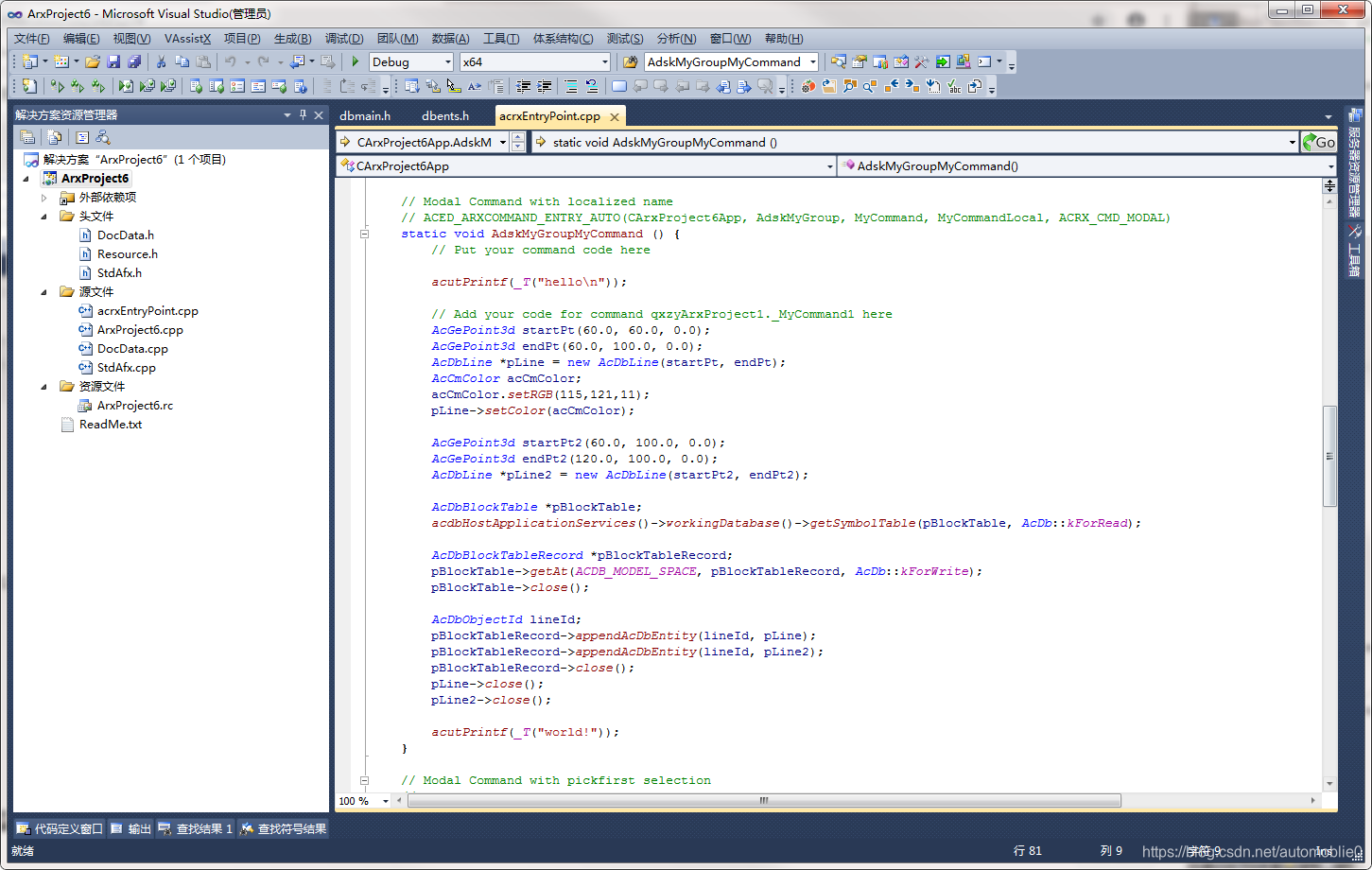

     然后按照下图编写代码，完成绘制两条线。选择生成，此时若出现生成文件缺失 请检查Vs对arx的配置。生成成功会产生xx.arx文件

Cad调用

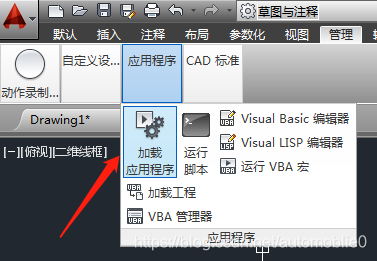

     如图，点击加载或命令app进行加载上面生成的.arx文件。

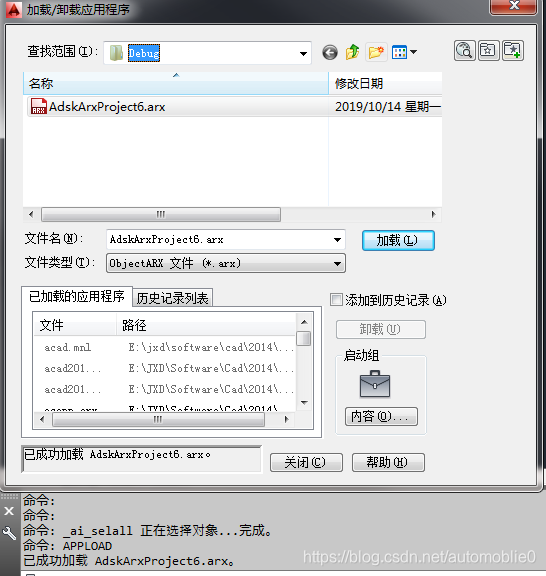

     若加载成功则如下图。

输入如下命令，进行调用: MyCommandLocal

 
