5.4 IPIPE: 双内核系统调用

5.4.1 IPIPE劫持系统调用的流程与场景

参考《5.1.2 内核层：ARM64 Linux系统调用的流程》，先回顾一下ARM64 Linux系统调用的过程：

第一步，从el0_sync跳转到el0_svc。

第二步，从el0_svc跳转到c函数el0_svc_handler

第三步，从el0_svc_handler调用el0_svc_common

第四步，el0_svc_common调用invoke_syscall

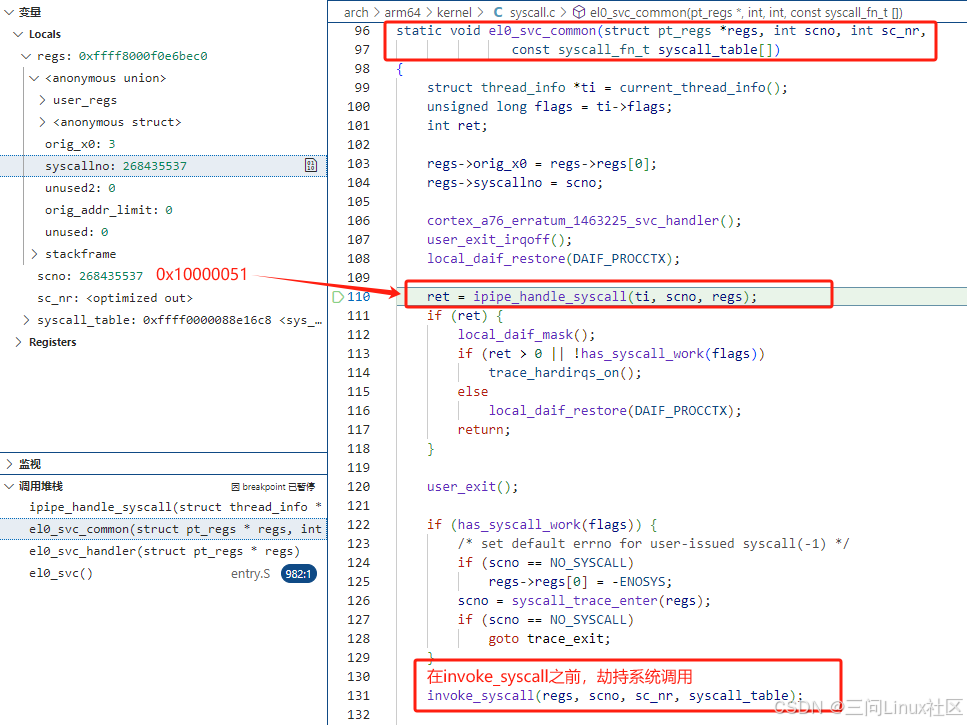

在第四步的el0_svc_common函数中，IPIPE是在调用invoke_syscall之前，调用ipipe_handle_syscall进行系统调用的劫持。下图展示的是Xenomai系统调用read的堆栈。

考虑所有因素，在ipipe_handle_syscall需要处理6种场景。在ipipe_handle_syscall函数中，设计了3个代码通路，来处理上述6中场景。

ipipe_handle_syscall 6种场景的处理	Xenomai系统调用 (系统调用号>=0x1000 0000)	Linux系统调用 (系统调用号<0x1000 0000)
Xenomai实时线程 运行在Head domain	场景1： ipipe_fastcall_hook	场景2： __ipipe_notify_syscall
Xenomai实时线程 运行在Root domain	场景3： __ipipe_notify_syscall	场景4： __ipipe_notify_syscall
Linux线程	场景5： __ipipe_notify_syscall	场景6： 正常返回给Linux处理

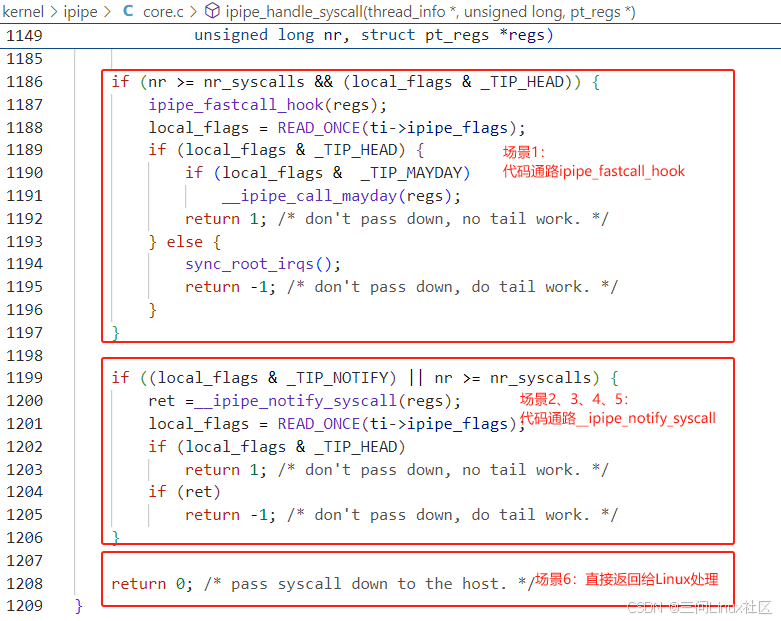

把上面的表格，对应到ipipe_handle_syscall函数的实现，就会发现代码的实现思路突然清楚了。 特别是场景6，一目了然，不需要展开。

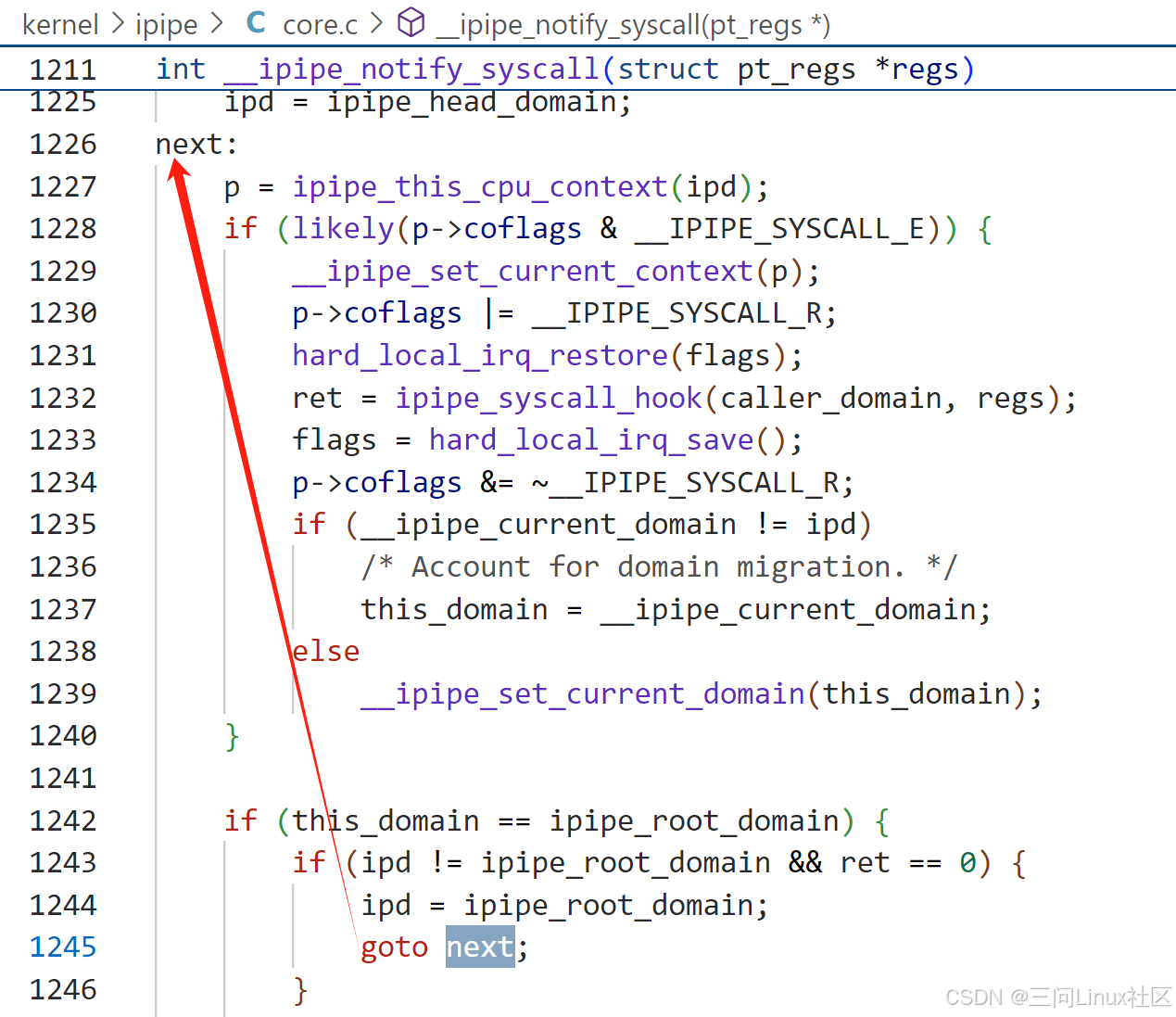

在ipipe.rst中，代码通路ipipe_fastcall_hook又被称为快速处理路径（fast path），而__ipipe_notify_syscall又被称为慢速路径（slow path）。

为什么？

ipipe_fastcall_hook直接调用handle_head_syscall执行Xenomai的系统调用函数。

反观__ipipe_notify_syscall，逻辑比较复杂，用next/goto next反复调用ipipe_syscall_hook函数。在ipipe_syscall_hook函数中，如果当前是head domain则调用handle_head_syscall，如果当前是root domain则调用handle_root_syscall。

__ipipe_notify_syscall有个非常特殊的地方，在第一次调用ipipe_syscall_hook函数之前，总是把current domain改成head domain（第1229行）。这样在ipipe_syscall_hook函数中必然会调用handle_head_syscall。

总结：ipipe_handle_syscall劫持系统调用后，需要处理6中场景，分为3个代码路径进行处理：快速、慢速和正常路径！接下来的章节会结合实例实际分析快速和慢速路径！

Linux系统调用，都回归到invoke_syscall调用Linux系统调用函数

Xenomai系统调用，如果运行在root域，则在handle_root_syscall中处理

Xenomai系统调用，如果运行在head域，则在handle_head_syscall中处理

运行在head域，调用Linux系统调用，需要先切换到root域

运行在root域，调用Xenomai系统调用，需要先切换到head域。

5.4.2 场景1之运行在Head域Xenomai线程调用Xenomai系统调用read

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

本文分析samping作为Xenomai实时线程，调用Xenomai系统调用read的过程：

• 第一步，ipipe_handle_syscall

• 第二步，handle_head_syscall

• 第三步，返回到ipipe_handle_syscall的第1187行

• 第四步，返回非0值到el0_svc_common第110行

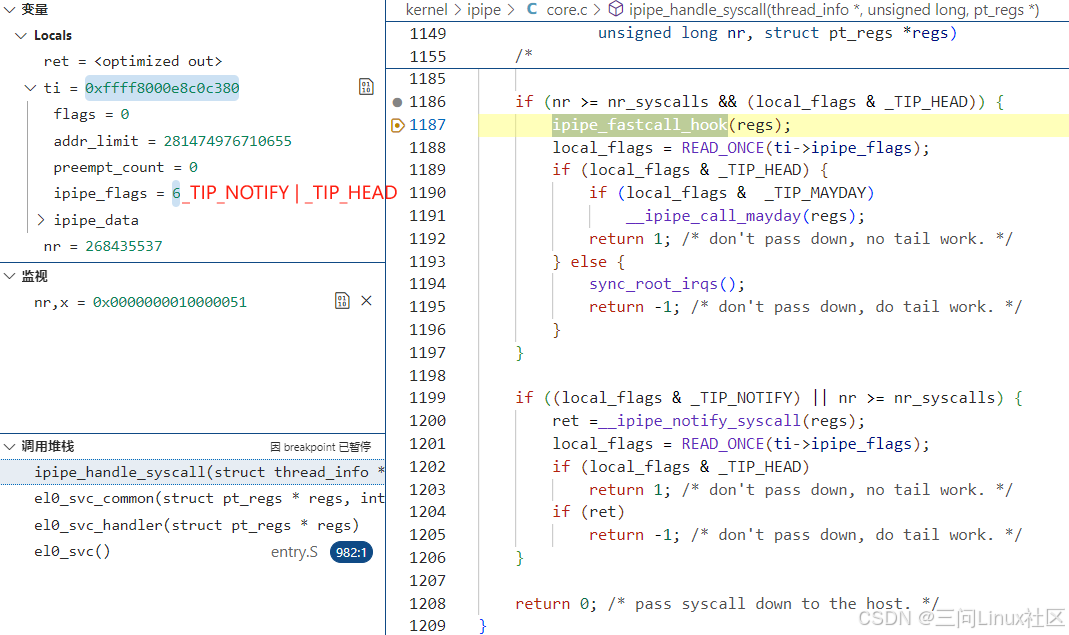

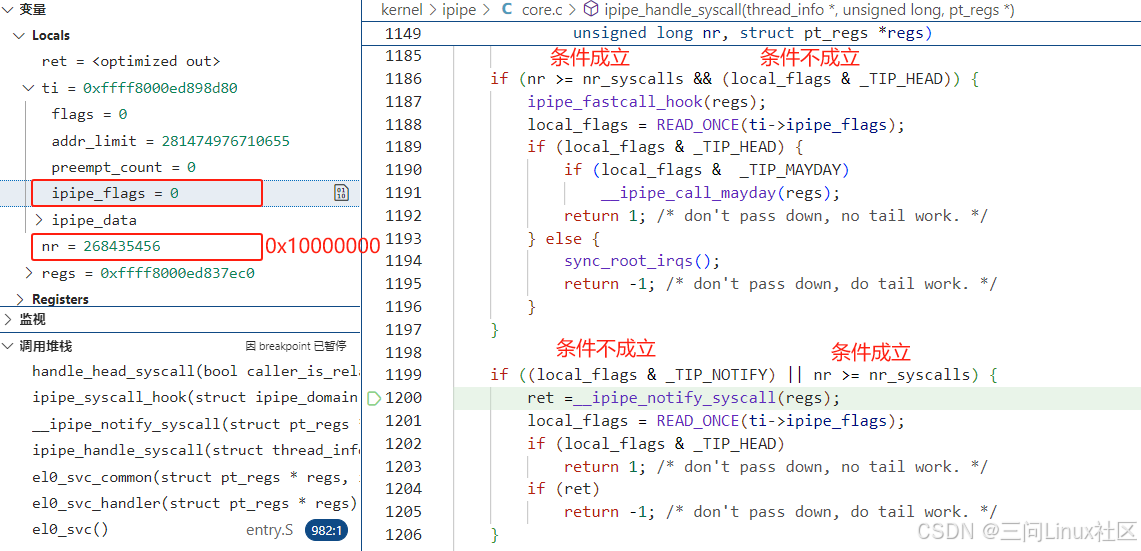

第一步，ipipe_handle_syscall

第1186行，条件1（nr >= nr_syscalls）成立，因为从用户层传下来的write系统调用号0x10000051远大于Linux自身的系统调用数量nr_syscalls(294)，具体参考《5.2 ARM64 Xenomai系统调用》。条件2(local_flags & _TIP_HEAD)成立，因为local_flags即ti->ipipe_flags，值为6。参考《5.3.2 ipipe_flags之TIP_HEAD》，_TIP_HEAD代表线程当前运行在head domain。条件1和条件2是与的关系，所以第1186行的if成立，会跳转到第1187行的快速路径ipipe_fastcall_hook。

第1187行，调用ipipe_fastcall_hook。在这个快速路径中，直接调用handle_head_syscall。

int ipipe_fastcall_hook(struct pt_regs *regs)
{
	int ret;

	ret = handle_head_syscall(false, regs);
	XENO_BUG_ON(COBALT, ret == KEVENT_PROPAGATE);

	return ret;
}

第二步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

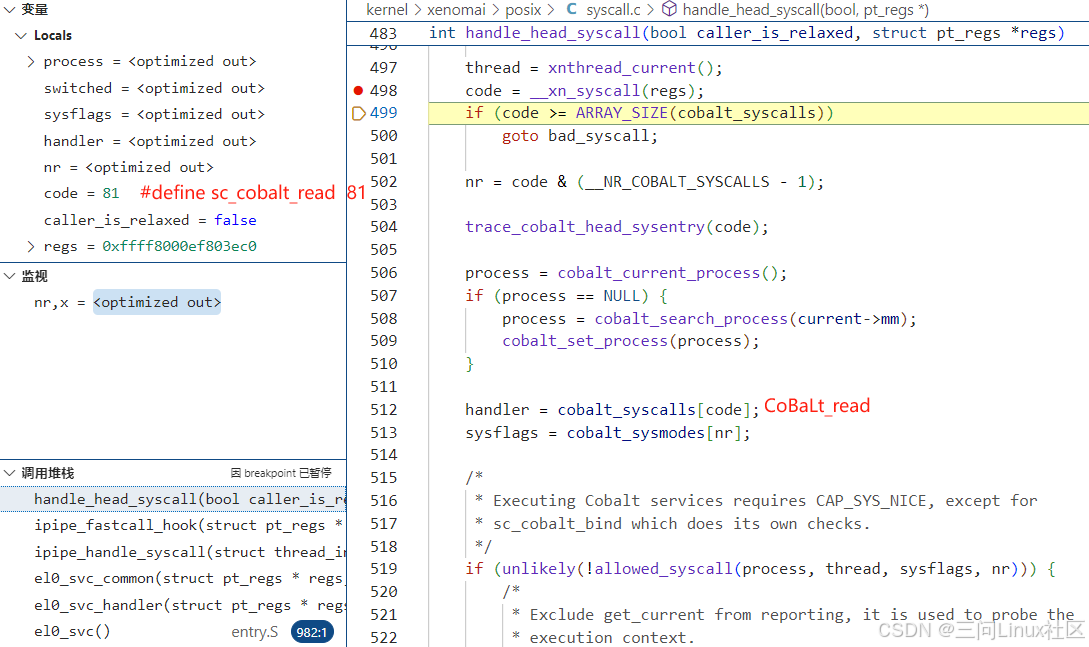

（1）handle_head_syscall第483~第513行

第498行，通过__xn_syscall得到bind在xenomai中的系统调用号81。具体原理参考《5.2.3 内核层：Xenomai系统调用的流程》。

第512行，从Xenomai系统调用表中，找出bind系统调用的CoBaLt_read函数指针。

第513行，从Xenomai系统模式表中，找出bind系统调用的调用模式。参考《5.2.4 内核层：Xenomai系统调用的定义》，在kernel/xenomai/posix/syscall_entries.h找到read系统调用模式为__COBALT_MODE(read, handover) ，即80（0x50）。

kernel/xenomai/posix/syscall.c：

/* Exec in current domain. */
#define __xn_exec_current    0x10
/* Attempt syscall restart in the opposite domain upon -ENOSYS. */
#define __xn_exec_adaptive   0x40

/* Hand over mode selection to syscall.  */
#define __xn_exec_handover  (__xn_exec_current|__xn_exec_adaptive)

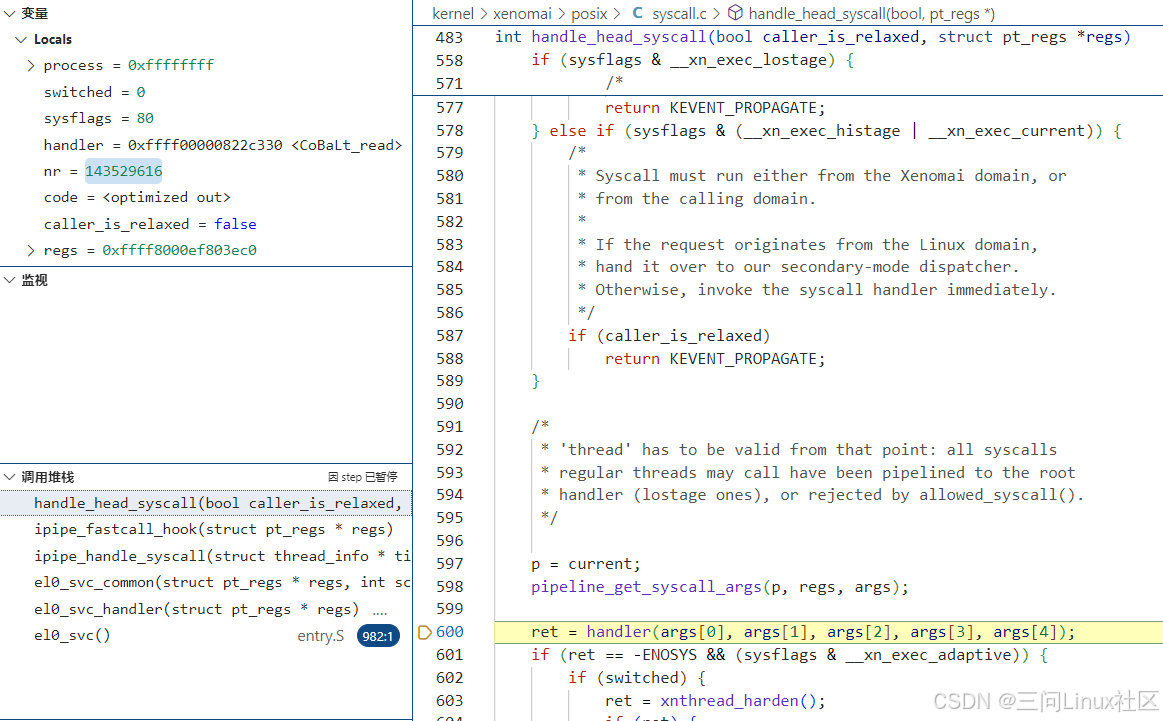

（2）handle_head_syscall第578~第557行

第578行，因为bind系统调用模式为__COBALT_MODE(bind, lostage)，条件成立。

第562行，caller_is_relaxed是false，不会跳转到第588行返回。

第598行，获取当前进程调用系统调用的参数，存入args。

第600行，调用CoBaLt_read，再继续调用rtdm_fd_read函数。

COBALT_SYSCALL(read, handover,
	       (int fd, void __user *buf, size_t size))
{
	return rtdm_fd_read(fd, buf, size);
}

在此之后，会根据CoBaLt_read的返回值执行一些逻辑，最终返回ipipe_fastcall_hook，在返回到ipipe_handle_syscall的第1187行。

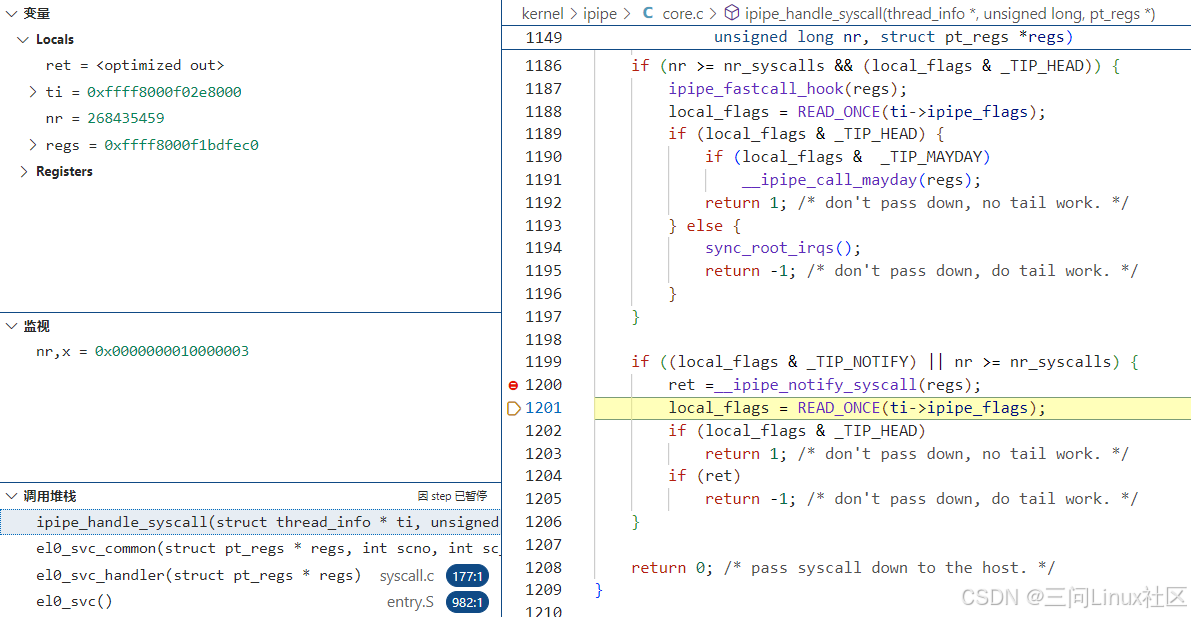

第三步，返回到ipipe_handle_syscall的第1187行

第1187行，从ipipe_fastcall_hook返回，完全不检查返回值。

第1188行，重新读取当前任务的ipipe_flags。

第1189~1192行，如果当前仍然运行在HEAD域，检查是否有_TIP_MAYDAY标记，如果有，参照《5.3.4 ipipe_flags之TIP_MAYDAY》，进行处理，如果没有则返回1.

第1193行~1195行，如果当前切换到了root域，回放root domain的中断，返回-1.

无论上述判断如何，最终从ipipe_handle_syscall返回的值，肯定是非0值。

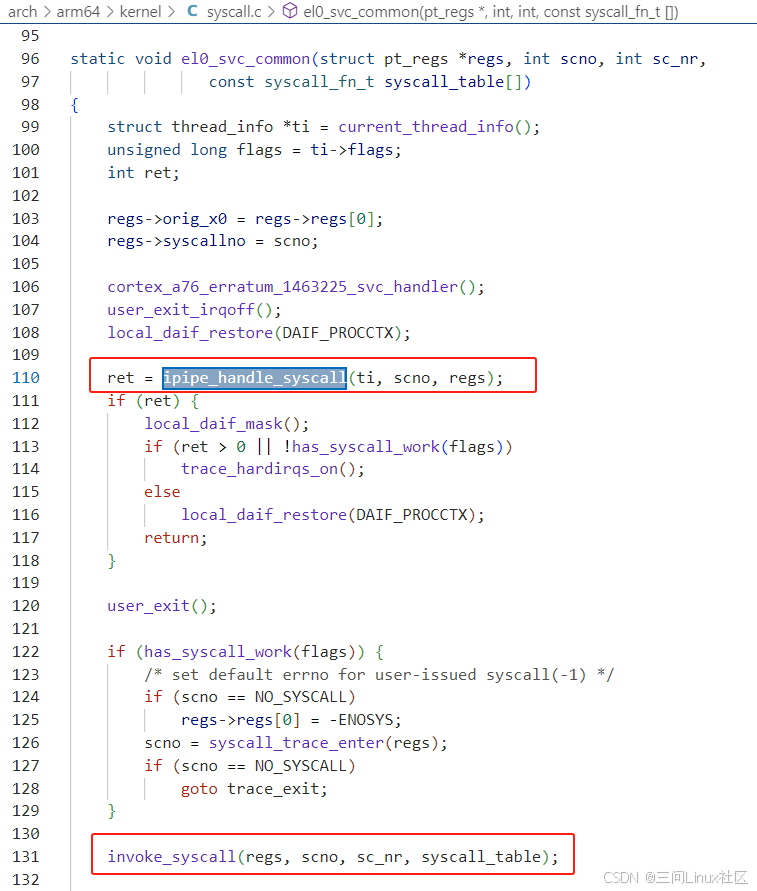

第四步，返回非0值到el0_svc_common第110行

第111行，因为ret等于-1或1，条件成立，最终在第117行返回，完成系统调用！

第131行，此行完全没有机会也没有必要执行了！

5.4.3 场景2之运行在Head域Xenomai线程调用Linux系统调用getpid

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

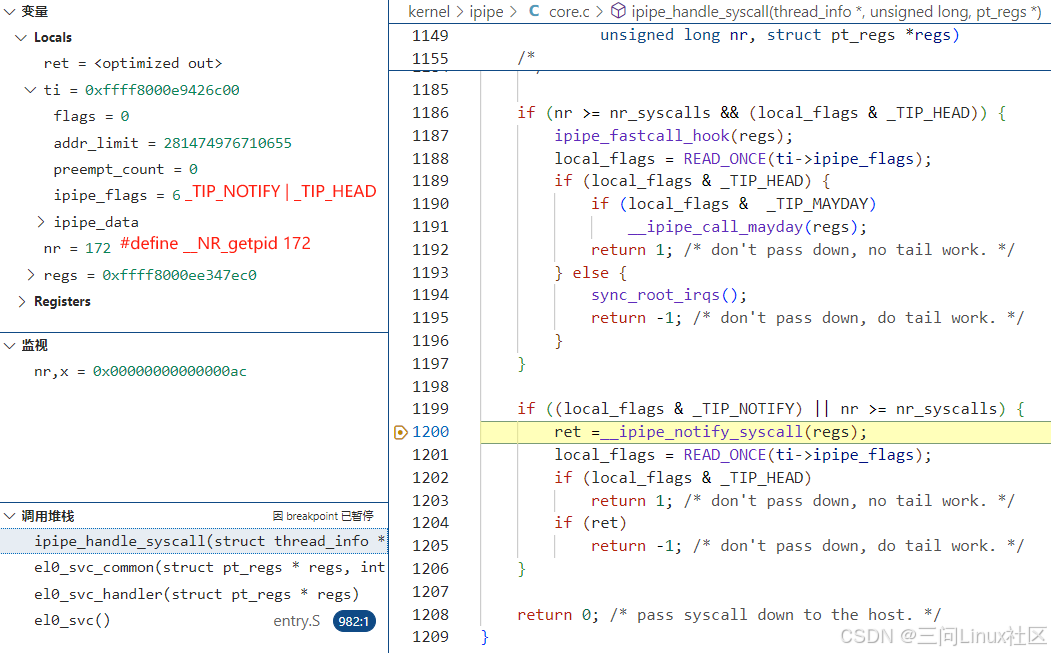

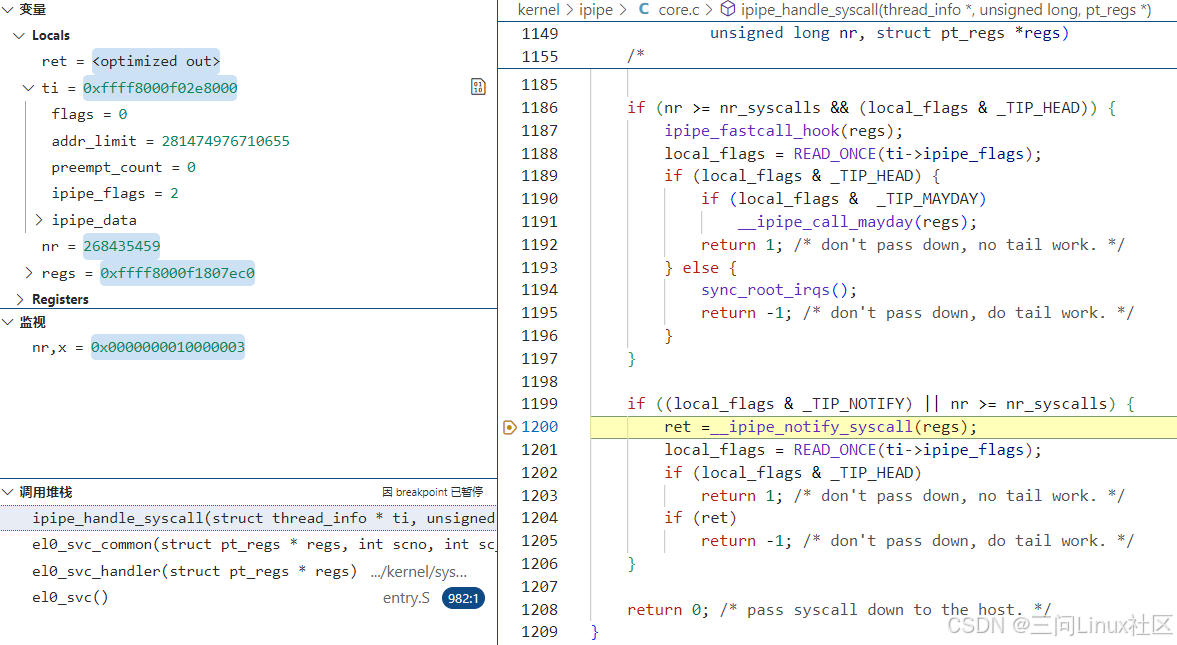

通过条件断点，在ipipe_handle_syscall第1200行处，抓到Xenomai实时线程运行在head域时，对Linux系统调用getpid的调用。

第一步，ipipe_handle_syscall

第1199行，条件1(local_flags & _TIP_NOTIFY)成立，因为local_flags即ti->ipipe_flags值为6（_TIP_HEAD | _TIP_NOTIFY)。参考《5.3.2 ipipe_flags之TIP_HEAD》，_TIP_HEAD代表线程当前运行在head domain。参考《5.3.3 ipipe_flags之TIP_NOTIFY》，只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！条件2(nr >= nr_syscalls)不成立，因为nr是172，小于Linux自身的系统调用数量nr_syscalls(294)。条件1和条件2是逻辑或的关系，所以第1199行的if判断成立，走到第1200行慢速路径__ipipe_notify_syscall。

第1200行，走到慢速路径__ipipe_notify_syscall

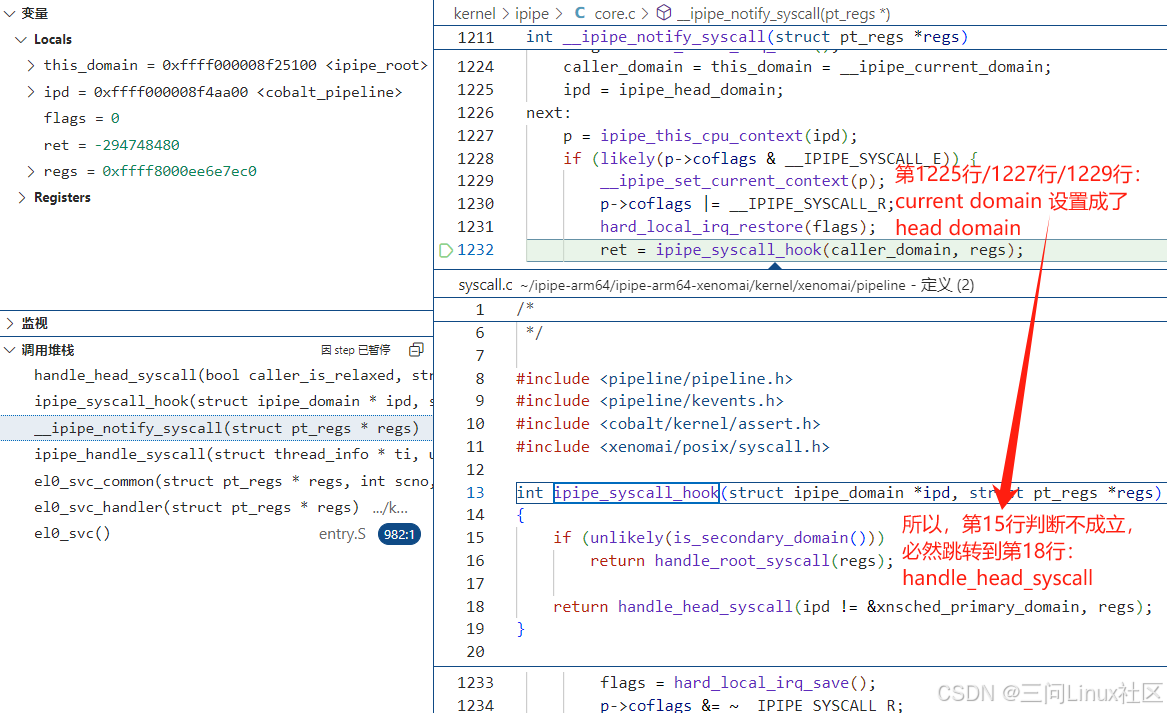

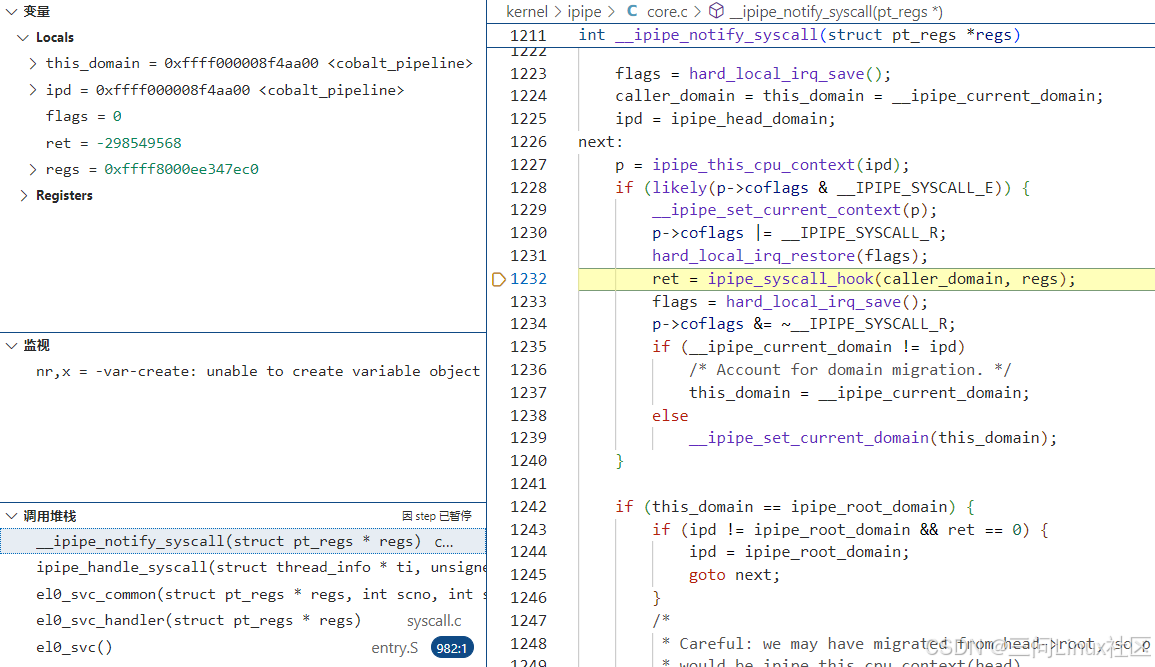

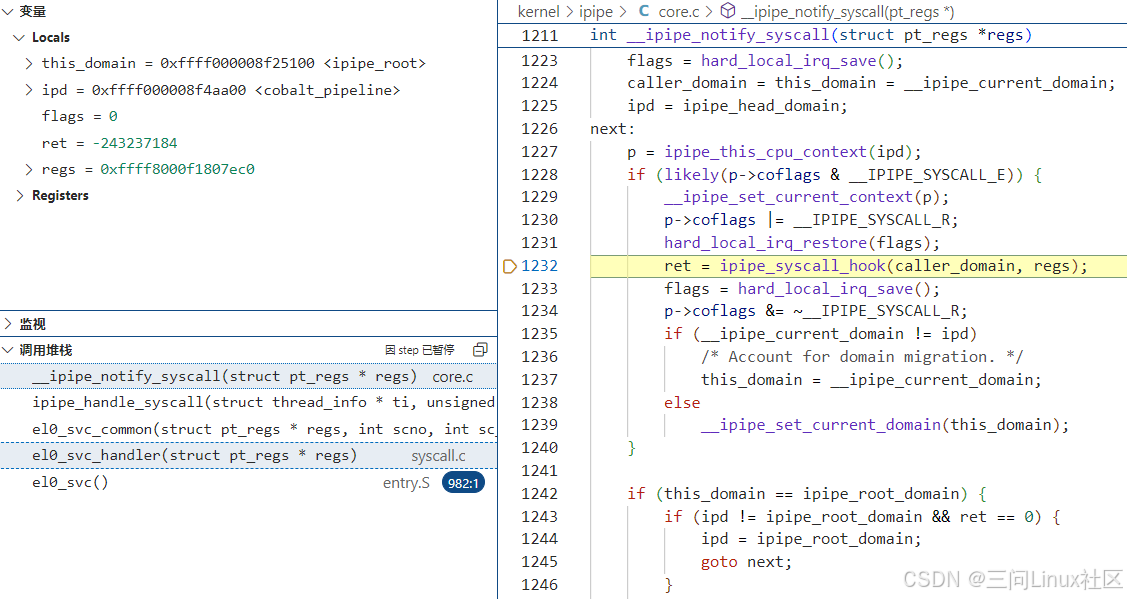

第二步，__ipipe_notify_syscall

第1224行，通过__ipipe_current_domain获取当前所在的domain，存入变量caller_domain和this domain。从左上角的locals变量的值能够确认，当前所在domain是head domain。

第1225行，设置变量ipd为ipipe_head_domain即head domain。

第1226行，此处定义了标签next：，在不同的场景下可能会通过goto next跳转过来，形成循环。

第1227行，通过ipd（head domain）获取当前cpu对应的struct ipipe_percpu_domain_data head指针，存入p。

第1228行，参考《5.3.3 ipipe_flags之TIP_NOTIFY》，此处判断必然成立。

第1229行，设置当前cpu的上下文struct ipipe_percpu_data中的curr指向存在p中保存的ipipe_percpu_domain_data head指针。

第1232行，调用ipipe_syscall_hook。在ipipe_syscall_hook中，如果判断当前是secondary domain（即root domain）则调用handle_root_syscall。而因为在__ipipe_notify_syscall的第1229行已经把当前domain设置为head domain，所以ipipe_syscall_hook最终会调用handle_head_syscall。

int ipipe_syscall_hook(struct ipipe_domain *ipd, struct pt_regs *regs)
{
	if (unlikely(is_secondary_domain()))
		return handle_root_syscall(regs);

	return handle_head_syscall(ipd != &xnsched_primary_domain, regs);
}

第三步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

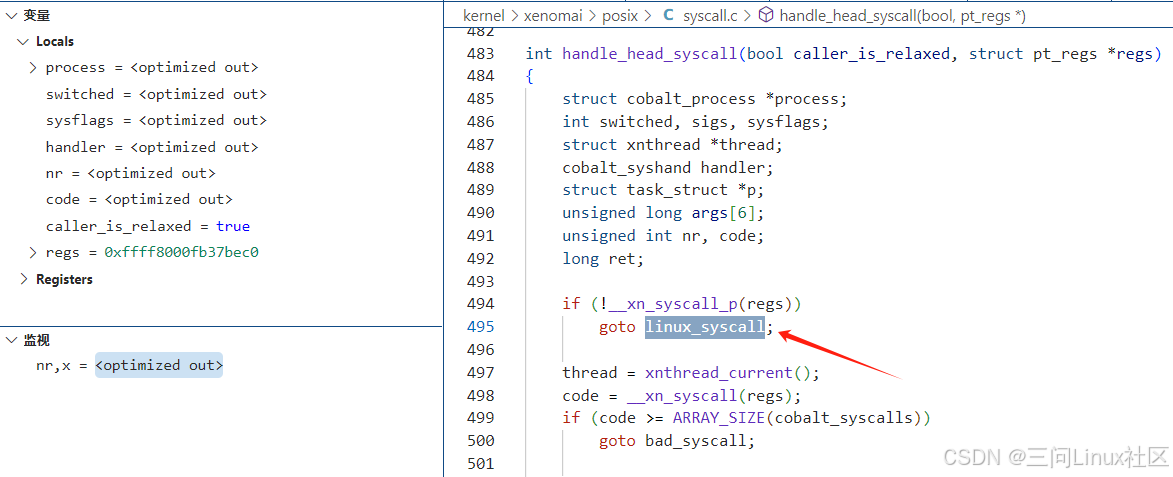

（1）handle_head_syscall第494~495行

第494行，使用__xn_syscall_p判断系统调用号是否为Xenomai系统调用号。原理参考《5.2.3 内核层：Xenomai系统调用的流程》。当前是Linux系统调用，跳转到495行。

第495行，goto linux_syscall跳转到第647行linux_syscall标签出。

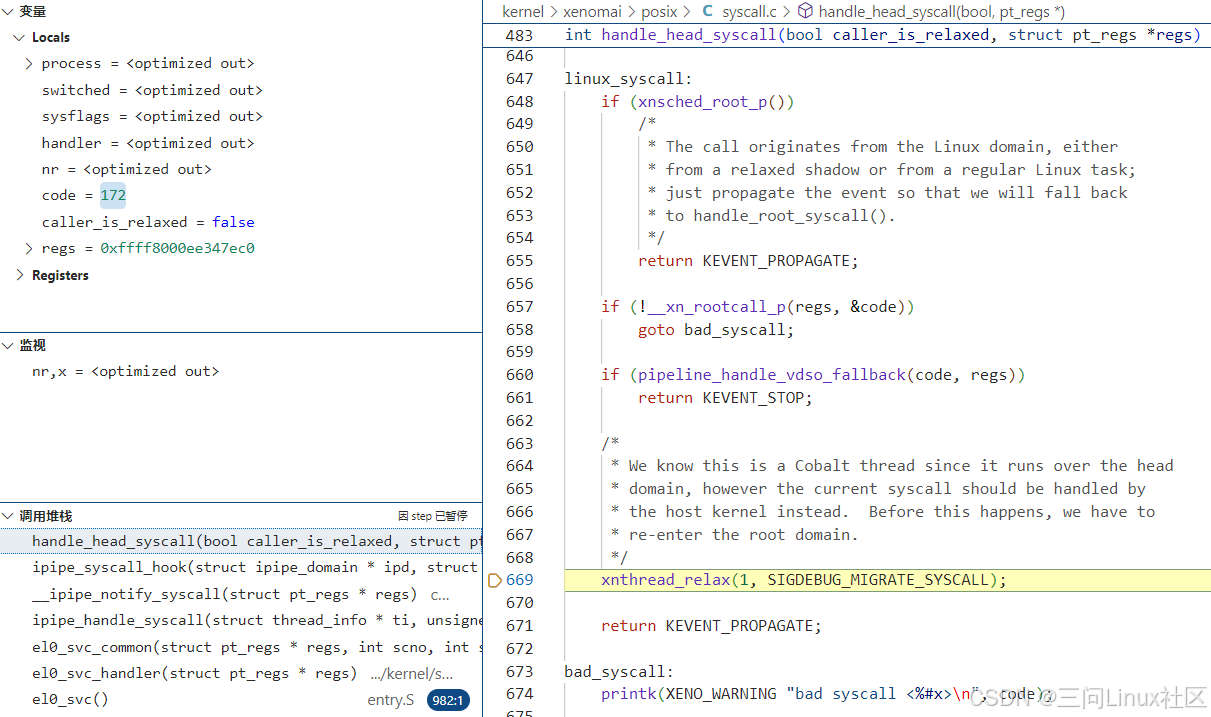

（2）handle_head_syscall第647~679行

第648行，xnsched_root_p 是一个内联函数，用于检查当前线程是否处于 root domain（即 Linux 非实时调度域）。该函数通过调用 xnthread_test_state 来测试当前线程的状态标志位 XNROOT，从而判断线程是否运行在 root domain。当前场景下，task_struct中的ipipe_flags有TIP_HEAD标记，肯定是运行在head domain，此处判断不成立，继续向下执行。

第669行，调用xnthread_relax(1, SIGDEBUG_MIGRATE_SYSCALL); 用于将当前线程从 head domain 切换到 root domain。参数 1表示线程需要立即切换，而不是等待调度机会。参数 SIGDEBUG_MIGRATE_SYSCALL是一个调试信号，用于在调试时跟踪线程的切换行为。

第671行，返回KEVENT_PROPAGATE（0）到第二步中的__ipipe_notify_syscall第1232行。

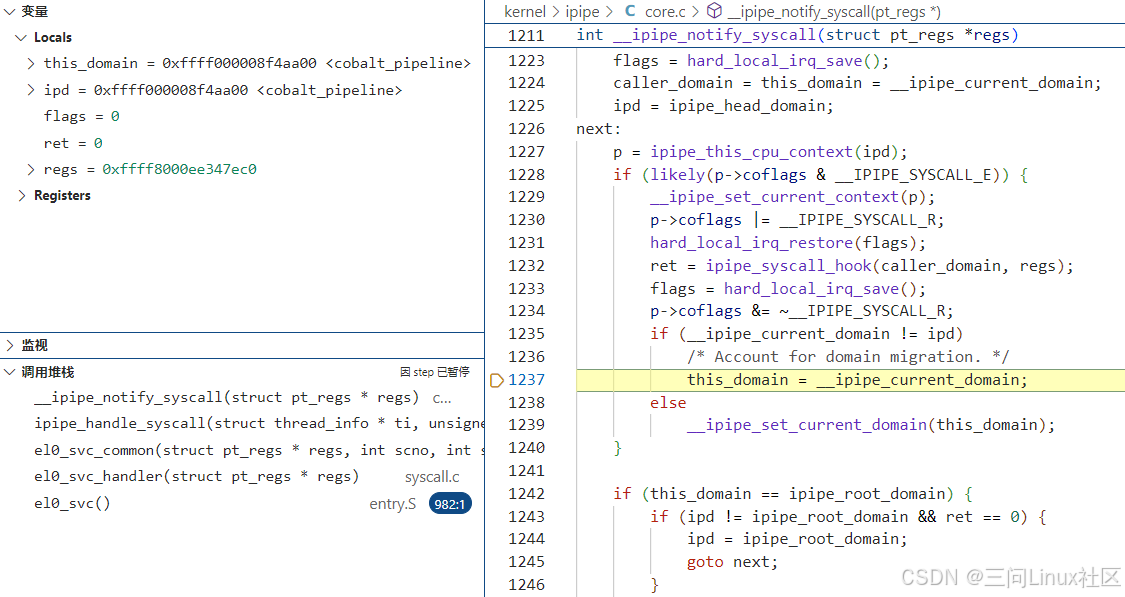

第四步，返回KEVENT_PROPAGATE到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。

第1235行，因为在第1232行ipipe_syscall_hook执行过程中，从head domain切换到root domain，所以第1235行条件成立，跳转到第1237行。

第1237行，设置this_domain为当前domain即root domain。

第1242行，根据1237行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以跳转到第1244行。

第1244~1245行，设置ipd为root domain，通过goto next跳转到第1226行。

第1229行，设置当前domain为root domain。

第1232行，进入ipipe_syscall_hook之后，因为当前domain为root domain，所以指向handle_root_syscall函数。

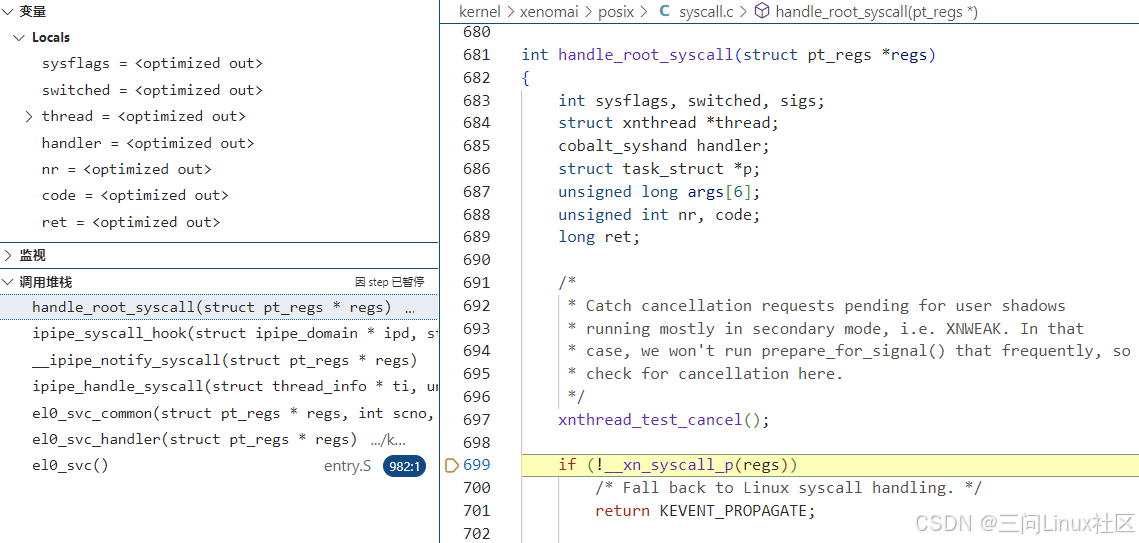

第五步，handle_root_syscall函数

第699行，使用__xn_syscall_p判断系统调用号是否为Xenomai系统调用号。原理参考《5.2.3 内核层：Xenomai系统调用的流程》。当前是Linux系统调用，跳转到701行。

第701行，返回KEVENT_PROPAGATE（0）到__ipipe_notify_syscall第1232行。

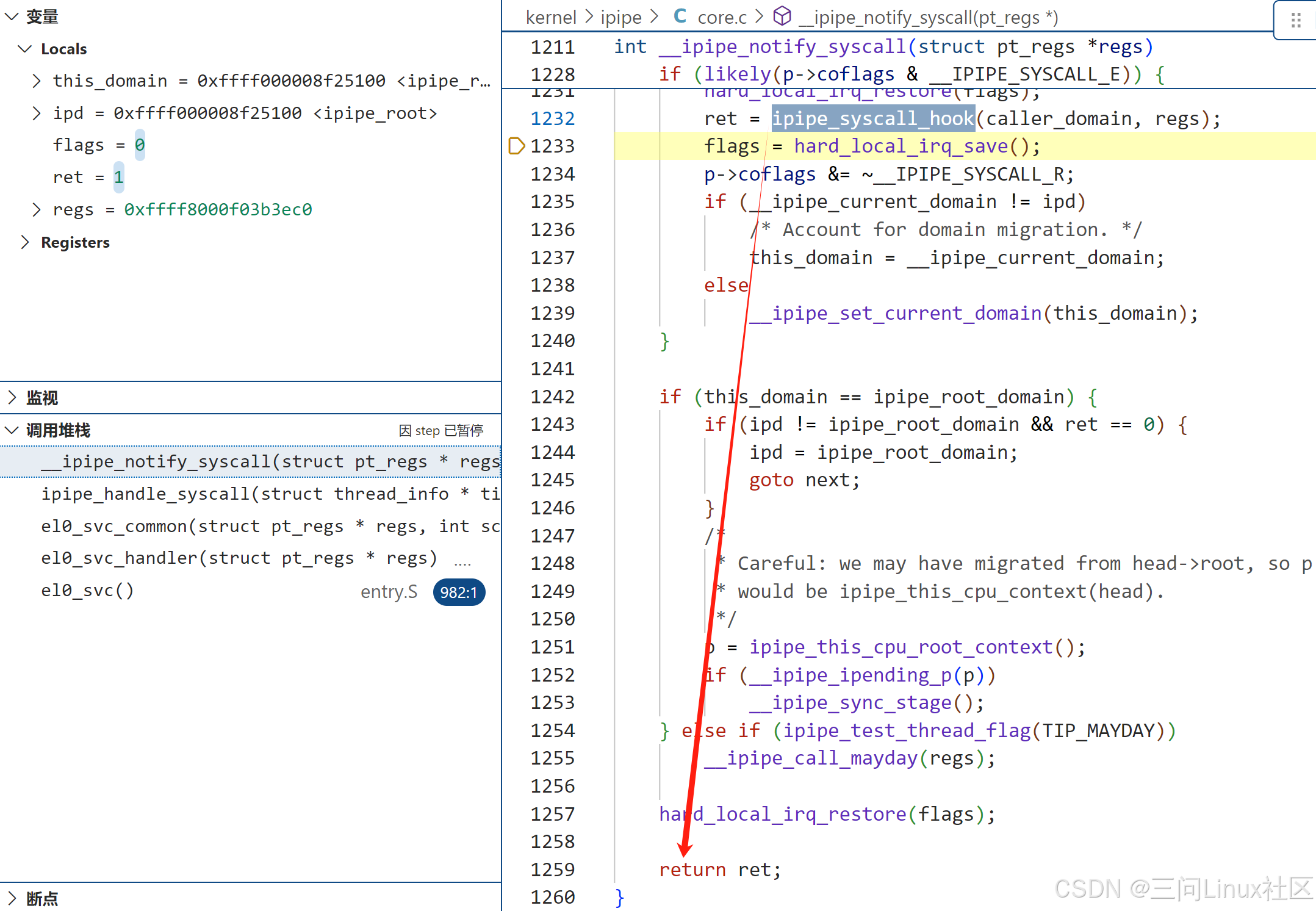

第六步，返回KEVENT_PROPAGATE（0）到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）不成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以不可能走到1245行执行goto next，至此next/go next循环结束。

第1259行，KEVENT_PROPAGATE（0）到ipipe_handle_syscall第1200行。

第七步，KEVENT_PROPAGATE（0）到ipipe_handle_syscall第1200行

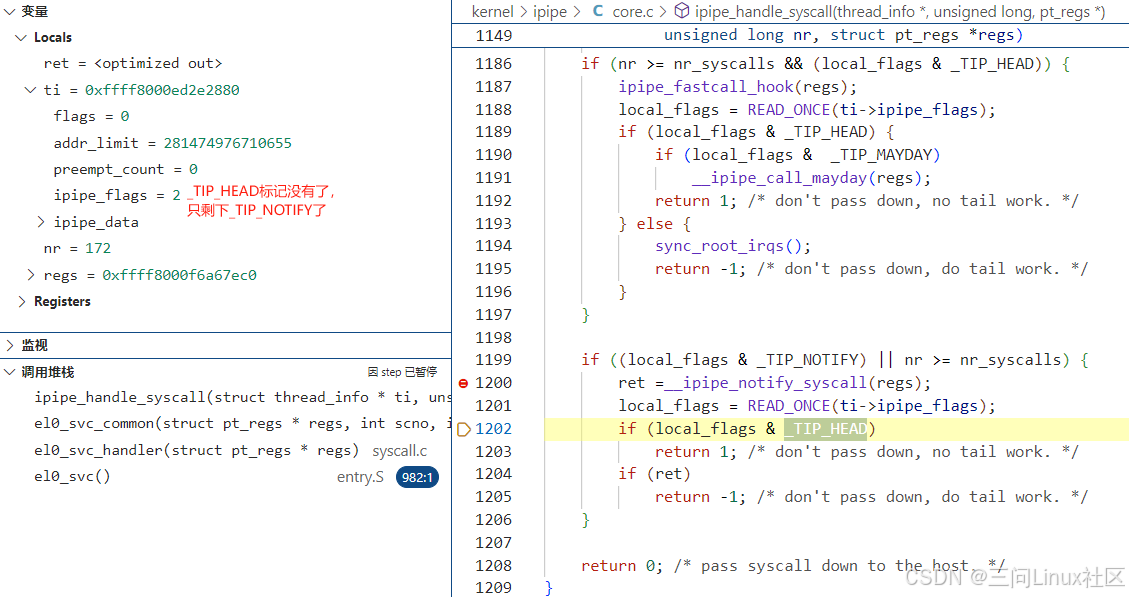

第1202行，重新读取ti->ipipe_flags，因为已经切换到root domain，所以其中_TIP_HEAD标记已经没有了，此处判断不成立了！

第1204行，因为ret等于KEVENT_PROPAGATE（0），所以跳转到第1208行，返回0到el0_svc_common第110行。

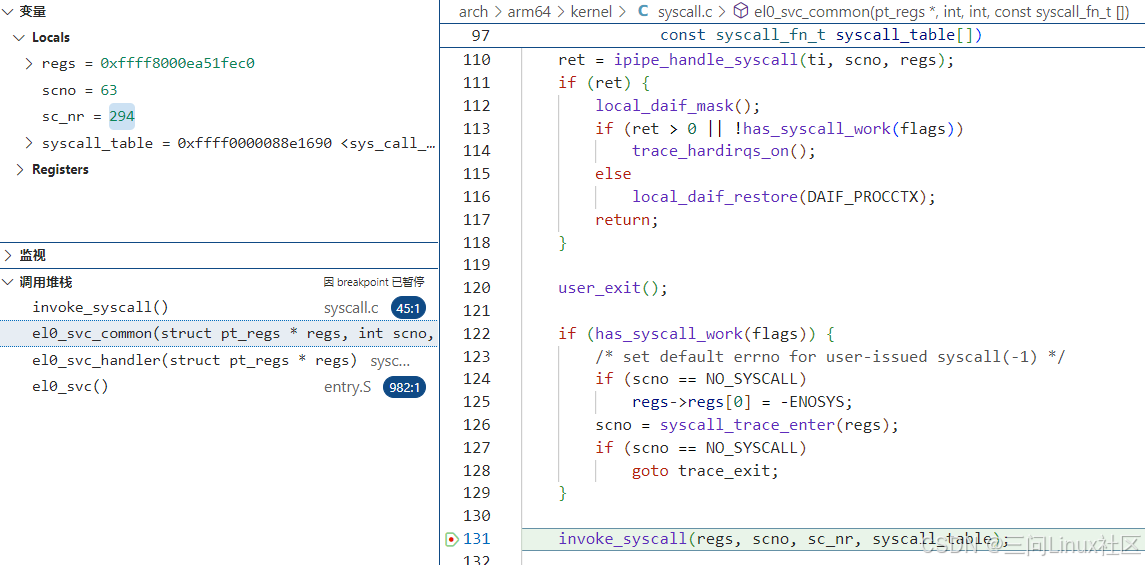

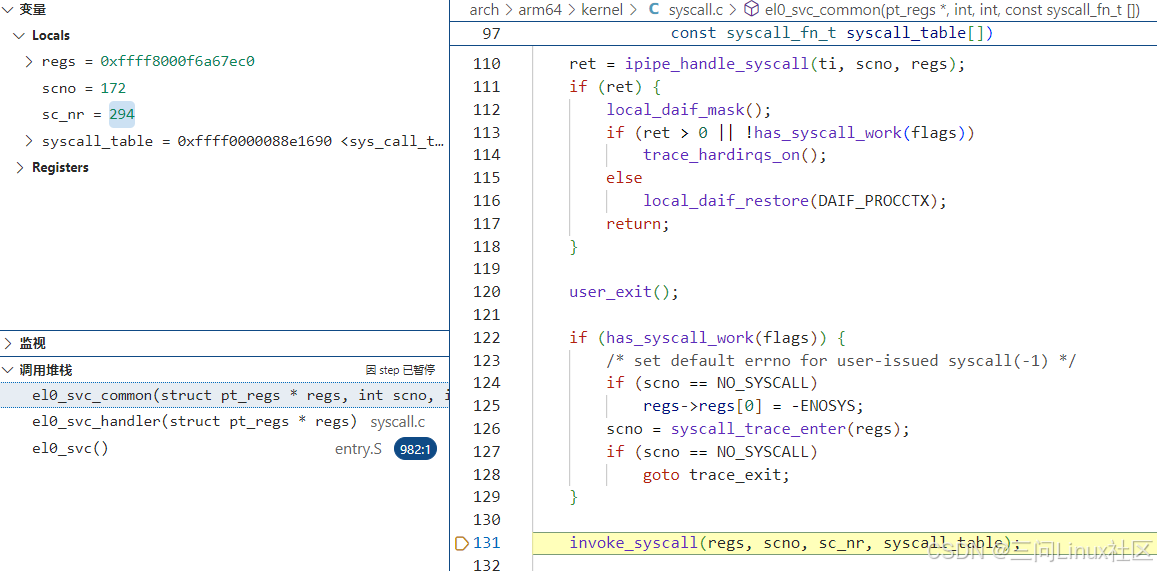

第八步，返回0到el0_svc_common第110行

第110行，从ipipe_handle_syscall返回0.

第131行，通过invoke_syscall调用Linux原生系统调用gitpid的系统调用函数__arm64_sys_gitpid! 具体参考《5.1.2 内核层：ARM64 Linux系统调用的流程》。

至此，完成了此场景的分析！

5.4.4 场景3之运行在root域Xenomai线程调用Xenomai系统调用thread_setname

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

通过条件断点，在ipipe_handle_syscall第1200行处，抓到Xenomai实时线程运行在root域时，对Xenomai系统调用thread_setmode的调用。

第一步，ipipe_handle_syscall

第1199行，条件1(local_flags & _TIP_NOTIFY)成立，因为local_flags即ti->ipipe_flags，值为_TIP_NOTIFY (2)。参考《5.3.3 ipipe_flags之TIP_NOTIFY》，只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！条件2(nr >= nr_syscalls)成立，因为nr是0x10000003，大于Linux自身的系统调用数量nr_syscalls(294)。条件1和条件2是逻辑或的关系，所以第1199行的if判断成立，走到第1200行慢速路径__ipipe_notify_syscall。

第1200行，走到慢速路径__ipipe_notify_syscall

第二步，__ipipe_notify_syscall

第1224行，通过__ipipe_current_domain获取当前所在的domain，存入变量caller_domain和this domain。从左上角的local变量的值能够确认，当前所在domain是ipipe_root即root domain。

第1225行，设置变量ipd为ipipe_head_domain即head domain。

第1226行，此处定义了标签next：，在不同的场景下可能会通过goto next跳转过来，形成循环。

第1227行，通过ipd（head domain）获取当前cpu对应的struct ipipe_percpu_domain_data head指针，存入p。

第1228行，参考《5.3.3 ipipe_flags之TIP_NOTIFY》，此处判断必然成立。

第1229行，设置当前cpu的上下文struct ipipe_percpu_data中的curr指向存在p中保存的ipipe_percpu_domain_data head指针。

第1232行，调用ipipe_syscall_hook，在图中也展示了此函数的定义内容。在ipipe_syscall_hook中，如果判断当前是secondary domain（即root domain）则调用handle_root_syscall。而因为在__ipipe_notify_syscall的第1229行已经把当前domain设置为head domain，所以ipipe_syscall_hook最终会调用handle_head_syscall。

第三步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

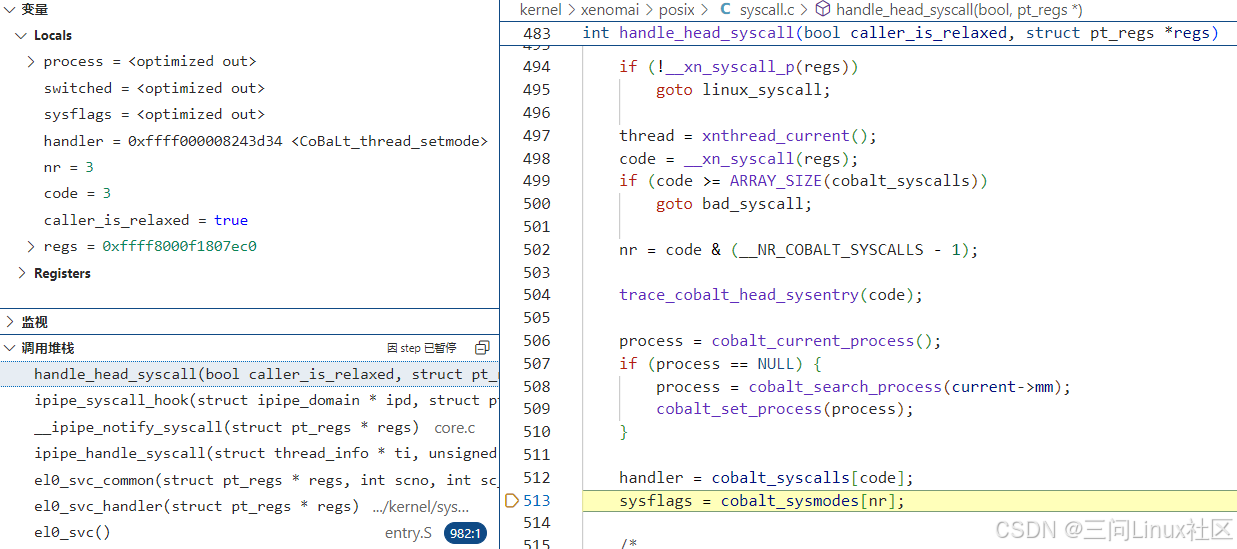

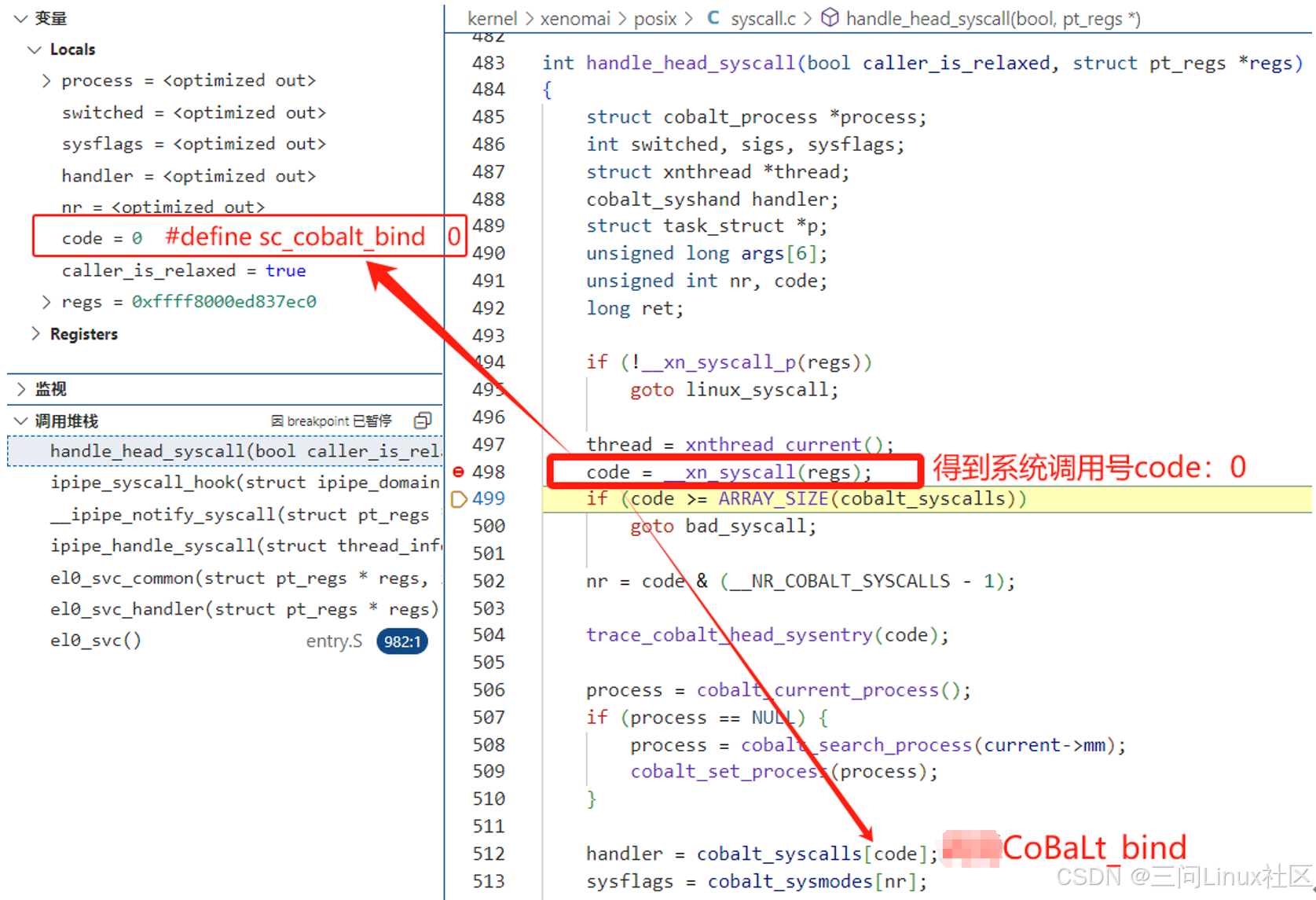

（1）handle_head_syscall第483~第513行

第498行，通过__xn_syscall得到bind在xenomai中的系统调用号3。具体原理参考《5.2.3 内核层：Xenomai系统调用的流程》。

第512行，从Xenomai系统调用表中，找出thread_setmode系统调用的CoBaLt_thread_setmode函数指针。

第513行，从Xenomai系统模式表中，找出thread_setmode系统调用的调用模式。参考《5.2.4 内核层：Xenomai系统调用的定义》，在kernel/xenomai/posix/syscall_entries.h找到thread_setmode系统调用模式为__COBALT_MODE(thread_setmode, primary)，代表必须在head domain中运行。

kernel/xenomai/posix/syscall.c：

/* Syscall must run into the Xenomai domain. */
#define __xn_exec_histage    0x2
/* Shadow syscall: caller must be mapped. */
#define __xn_exec_shadow     0x4

/* Shorthand for shadow syscall in Xenomai space. */
#define __xn_exec_primary   (__xn_exec_shadow|__xn_exec_histage)

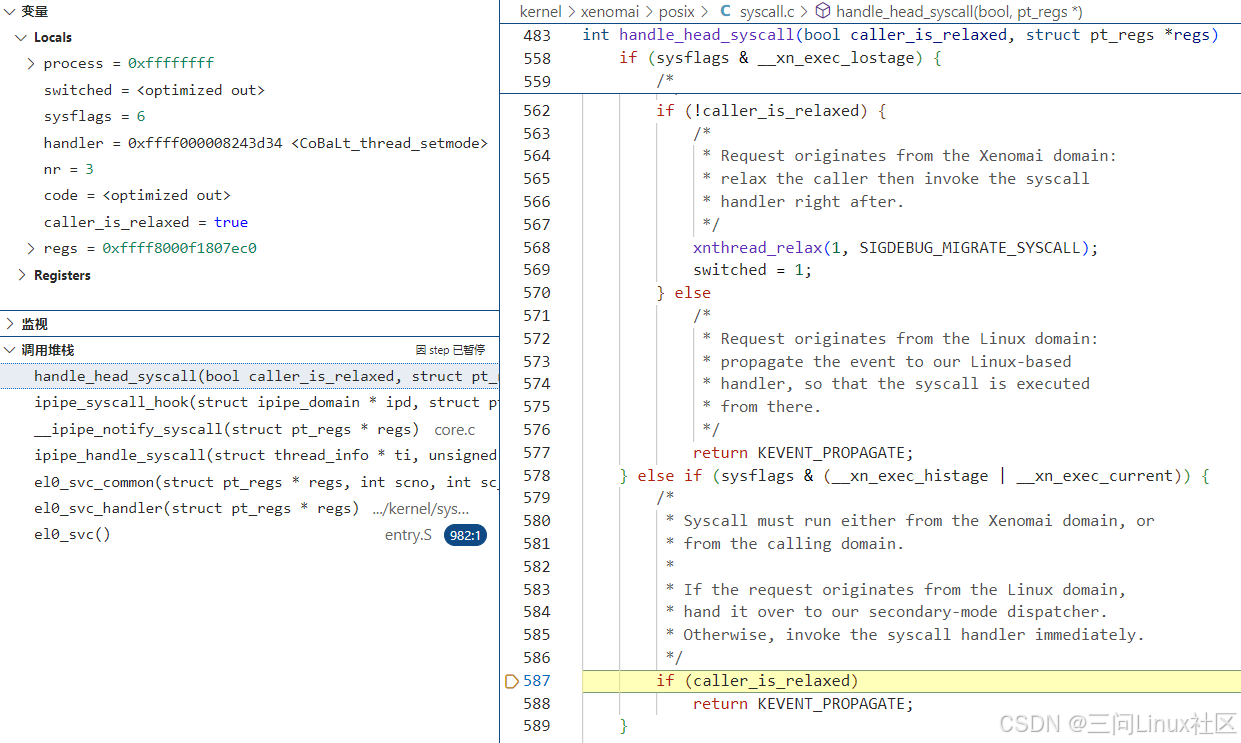

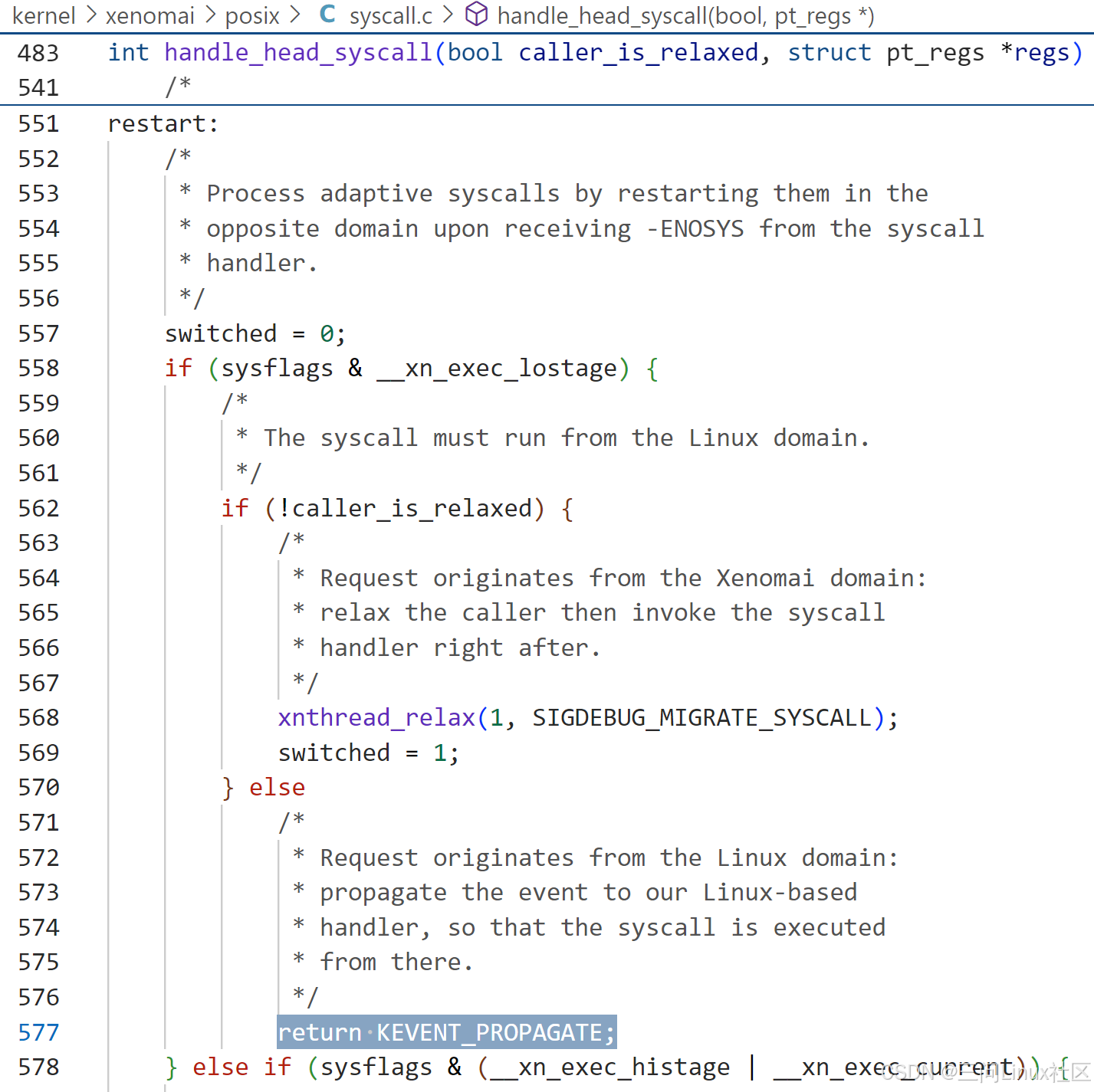

（2）handle_head_syscall第551~第588行

第578行，因为thread_setmode系统调用模式为__COBALT_MODE(thread_setmode, primary)，条件成立。

第587行，caller_is_relaxed是true，所有会跳转到第557行。

第588行，返回KEVENT_PROPAGATE（0）到第二步中的__ipipe_notify_syscall第1232行。

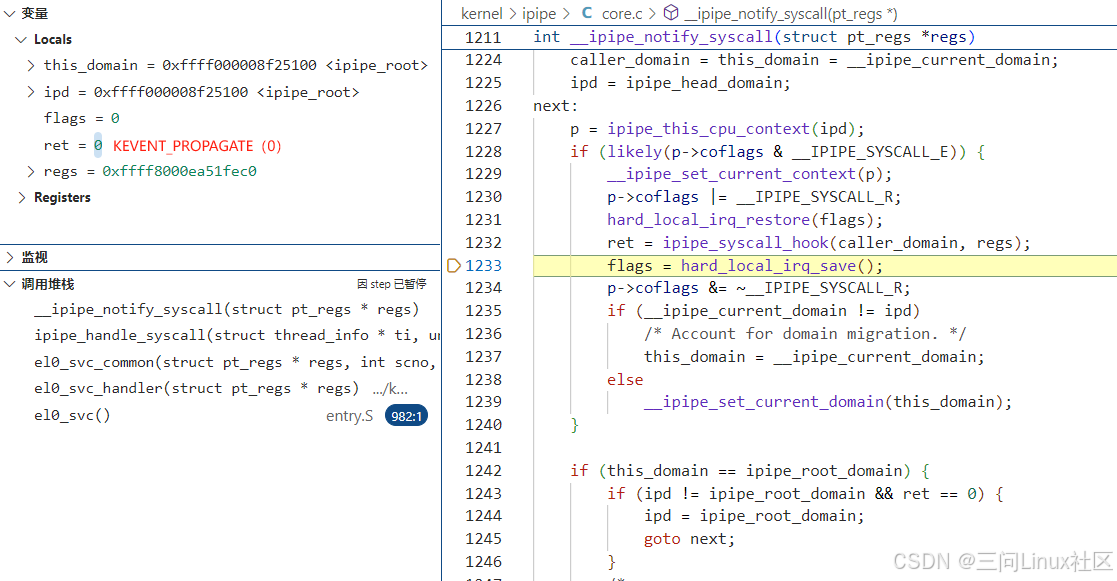

第四步，返回KEVENT_PROPAGATE到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。

第1235行，因为在第1232行ipipe_syscall_hook执行过程中，当前domain一直是ipd所指向的head domain（第二步中初始化），所以第1235行条件不成立，跳转到第1239行。

第1239行，设置当前domain为this_domain即root domain（第二步中初始化）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以跳转到第1244行。

第1244~1245行，设置ipd为root domain，通过goto next跳转到第1226行。

第1229行，设置当前domain为root domain。

第1232行，进入ipipe_syscall_hook之后，因为当前domain为root domain，所以指向handle_root_syscall函数。

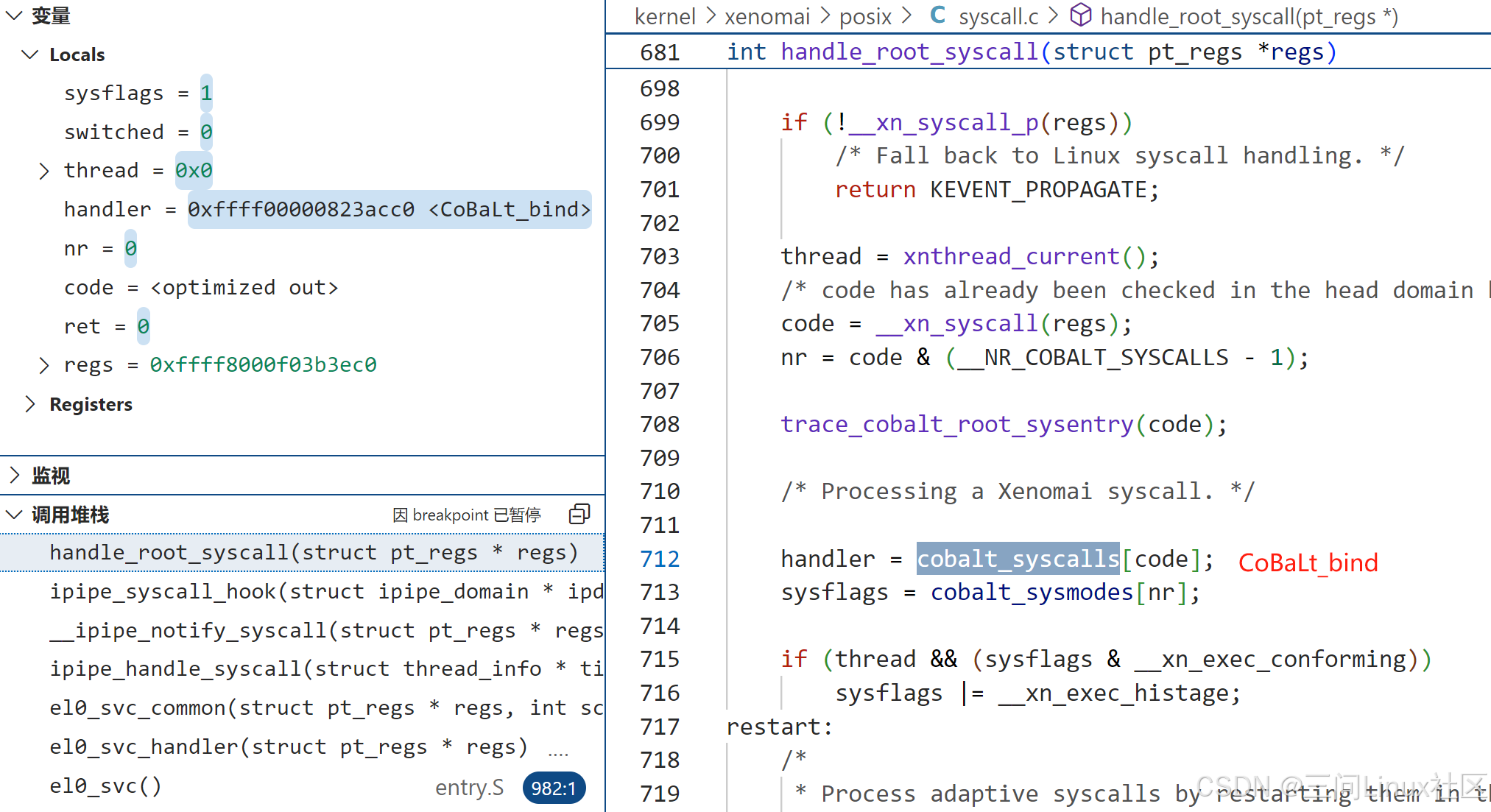

第五步，handle_root_syscall函数

（1）第712~713行

第712行，handler指向系统调用函数CoBaLt_thread_setmode.

第713行，sysflags的值为6，因为thread_setmode系统调用模式为__COBALT_MODE(thread_setmode, primary)。

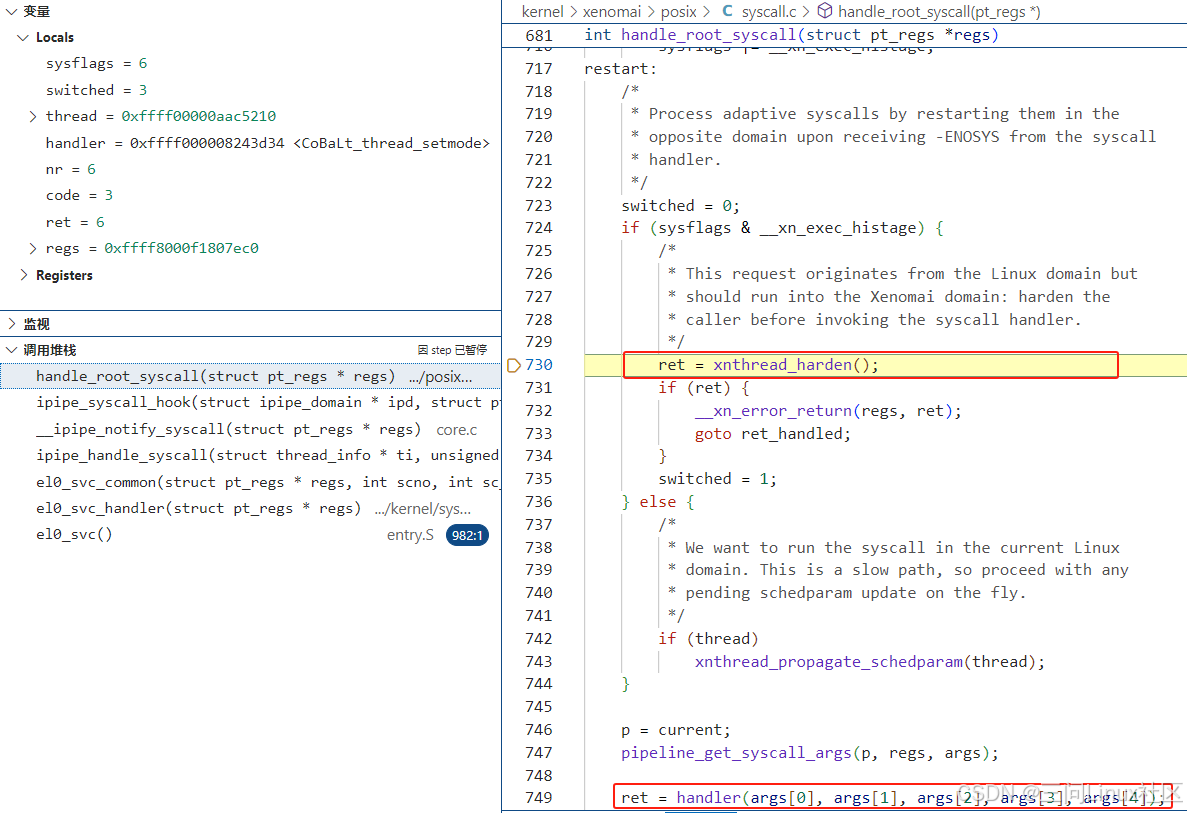

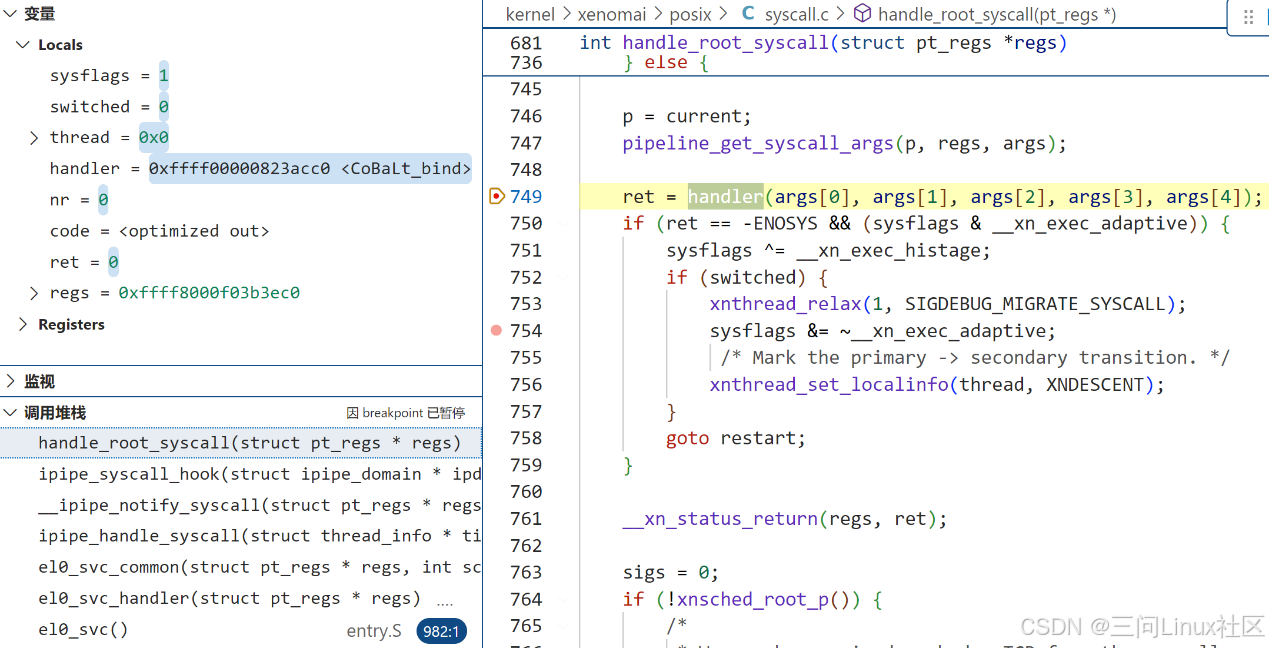

（2）第717~791行

第724行，sysflags的值为6，因为thread_setmode系统调用模式为__COBALT_MODE(thread_setmode, primary)。此处判断成立。

第730行，因为thread_setmode系统调用模式为__COBALT_MODE(thread_setmode, primary)，所以需要调用xnthread_harden，将当前任务（root域中的任务）迁移到head域。

第735行，设置switched=1，代表任务发生了域的迁移。

第746行，struct task_struct *p 指向当前进程的task_struct结构体。

第747行，得到传递给系统调用bind的参数，存入args。

第749行，调用系统调用CoBaLt_thread_setmode。

第791行，return KEVENT_STOP（1）到第二步中的__ipipe_notify_syscall第1232行。

第六步，返回KEVENT_STOP到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_STOP（1）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）不成立；条件2（ret == 0）不成立，因为ipipe_syscall_hook返回KEVENT_STOP（1）。所以不可能走到1245行执行goto next，至此next/go next循环结束。

第1259行，返回KEVENT_STOP（1）到ipipe_handle_syscall第1200行。

第七步，返回KEVENT_STOP（1）到ipipe_handle_syscall第1200行

第1204行，因为ret等于KEVENT_STOP（1），所以跳转到第1205行，返回-1到el0_svc_common第110行。

第八步，返回-1到el0_svc_common第110行

第111行，因为ret等于-1，条件成立，最终在第117行返回，完成系统调用！

第131行，此行完全没有机会也没有必要执行了！

5.4.5 场景4之运行在root域Xenomai线程调用Linux系统调用read

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

通过条件断点，在ipipe_handle_syscall第1200行处，抓到Xenomai实时线程运行在root域时，对Linux系统调用read的调用。

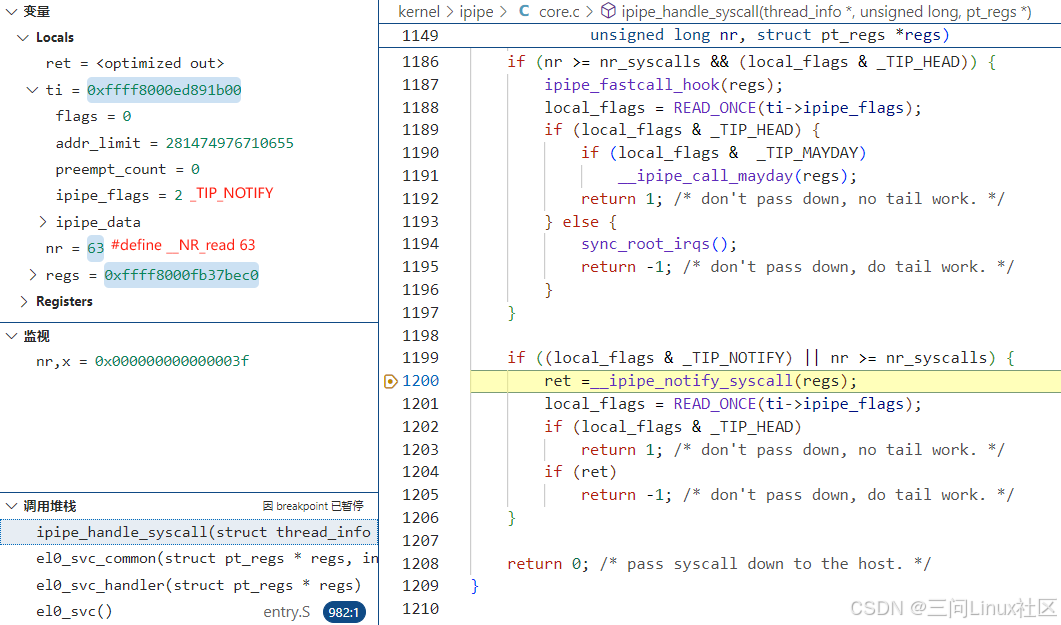

第一步，ipipe_handle_syscall

第1199行，条件1(local_flags & _TIP_NOTIFY)成立，因为local_flags即ti->ipipe_flags，值为_TIP_NOTIFY (2)。参考《5.3.3 ipipe_flags之TIP_NOTIFY》，只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！条件2(nr >= nr_syscalls)不成立，因为nr是63，小于Linux自身的系统调用数量nr_syscalls(294)。条件1和条件2是逻辑或的关系，所以第1199行的if判断成立，走到第1200行慢速路径__ipipe_notify_syscall。

第1200行，走到慢速路径__ipipe_notify_syscall

第二步，__ipipe_notify_syscall

第1224行，通过__ipipe_current_domain获取当前所在的domain，存入变量caller_domain和this domain。从左上角的local变量的值能够确认，当前所在domain是ipipe_root即root domain。

第1225行，设置变量ipd为ipipe_head_domain即head domain。

第1226行，此处定义了标签next：，在不同的场景下可能会通过goto next跳转过来，形成循环。

第1227行，通过ipd（head domain）获取当前cpu对应的struct ipipe_percpu_domain_data head指针，存入p。

第1228行，参考《5.3.3 ipipe_flags之TIP_NOTIFY》，此处判断必然成立。

第1229行，设置当前cpu的上下文struct ipipe_percpu_data中的curr指向存在p中保存的ipipe_percpu_domain_data head指针。

第1232行，调用ipipe_syscall_hook，在图中也展示了此函数的定义内容。在ipipe_syscall_hook中，如果判断当前是secondary domain（即root domain）则调用handle_root_syscall。而因为在__ipipe_notify_syscall的第1229行已经把当前domain设置为head domain，所以ipipe_syscall_hook最终会调用handle_head_syscall。

第三步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

（1）handle_head_syscall第494~495行

第494行，使用__xn_syscall_p判断系统调用号是否为Xenomai系统调用号。原理参考《5.2.3 内核层：Xenomai系统调用的流程》。当前是Linux系统调用，跳转到495行。

第495行，goto linux_syscall跳转到第647行linux_syscall标签出。

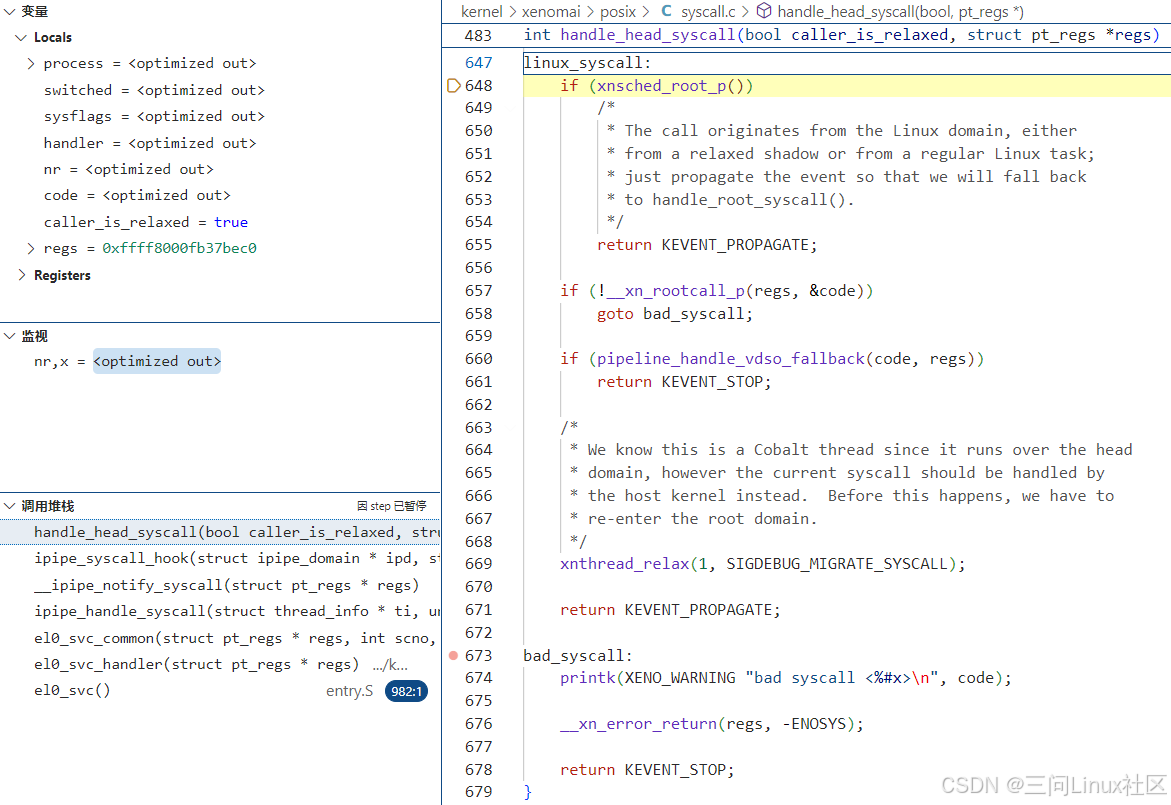

（2）handle_head_syscall第647~679行

第648行，xnsched_root_p 是一个内联函数，用于检查当前线程是否处于 root domain（即 Linux 非实时调度域）。该函数通过调用 xnthread_test_state 来测试当前线程的状态标志位 XNROOT，从而判断线程是否运行在 root domain。当前场景下，task_struct中的ipipe_flags没有TIP_HEAD标记，肯定是运行在root domain，此处判断成立，跳转到第655行。

第655行，返回KEVENT_PROPAGATE（0）到第二步中的__ipipe_notify_syscall第1232行。

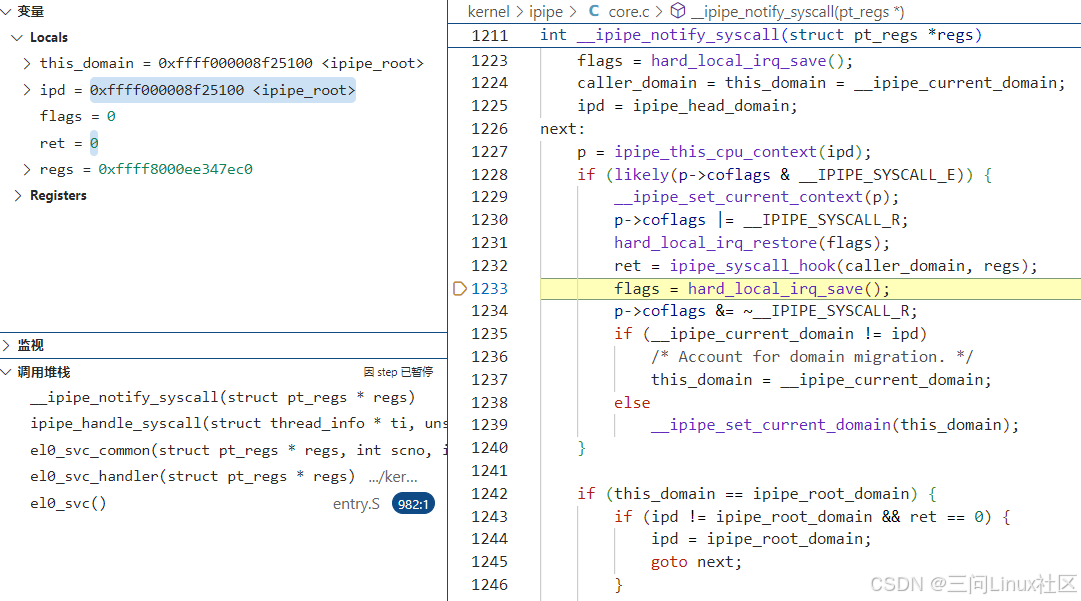

第四步，返回KEVENT_PROPAGATE到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。

第1235行，因为在第1232行ipipe_syscall_hook执行过程中，当前domain一直是ipd所指向的head domain（第二步中初始化），所以第1235行条件不成立，跳转到第1239行。

第1239行，设置当前domain为this_domain即root domain（第二步中初始化）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以跳转到第1244行。

第1244~1245行，设置ipd为root domain，通过goto next跳转到第1226行。

第1229行，设置当前domain为root domain。

第1232行，进入ipipe_syscall_hook之后，因为当前domain为root domain，所以指向handle_root_syscall函数。

第五步，handle_root_syscall函数

第699行，使用__xn_syscall_p判断系统调用号是否为Xenomai系统调用号。原理参考《5.2.3 内核层：Xenomai系统调用的流程》。当前是Linux系统调用，跳转到701行。

第701行，返回KEVENT_PROPAGATE（0）到__ipipe_notify_syscall第1232行。

第六步，返回KEVENT_PROPAGATE（0）到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）不成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以不可能走到1245行执行goto next，至此next/go next循环结束。

第1259行，KEVENT_PROPAGATE（0）到ipipe_handle_syscall第1200行。

第七步，KEVENT_PROPAGATE（0）到ipipe_handle_syscall第1200行

第1204行，因为ret等于KEVENT_PROPAGATE（0），所以跳转到第1208行，返回0到el0_svc_common第110行。

第八步，返回0到el0_svc_common第110行

第110行，从ipipe_handle_syscall返回0.

第131行，通过invoke_syscall调用Linux原生系统调用read的系统调用函数__arm64_sys_read! 具体参考《5.1.2 内核层：ARM64 Linux系统调用的流程》。

至此，完成了此场景的分析！

5.4.6 场景5之Linux线程调用Xenomai系统调用bind

本文耗时1周才梳理清楚，读者估计至少需要2小时能搞清楚流程，一定要耐心一步一步走完流程。

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

通过条件断点，在ipipe_handle_syscall第1200行处，Linux进程运行在Root domain，调用Xenomai系统调用bind，完成对应的cobalt process的创建。

第一步：ipipe_handle_syscall

第1186行，条件1（nr >= nr_syscalls）成立，因为从用户层传下来的bind系统调用号0x10000000远大于Linux自身的系统调用数量nr_syscalls(294)，具体参考《5.2 ARM64 Xenomai系统调用》。条件2(local_flags & _TIP_HEAD)不成立，因为local_flags即ti->ipipe_flags，值为0。参考《5.3.2 ipipe_flags之TIP_HEAD》，_TIP_HEAD代表线程当前运行在head domain，很明显在当前场景下是不可能的。条件1和条件2是逻辑与的关系，所以第1186行的if判断不成立，不会走到快速路径ipipe_fastcall_hook。

第1199行，条件1(local_flags & _TIP_NOTIFY)明显不成立，因为local_flags即ti->ipipe_flags，值为0。参考《5.3.3 ipipe_flags之TIP_NOTIFY》，只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！条件2(nr >= nr_syscalls)成立，上面已经分析了。条件1和条件2是逻辑或的关系，所以第1199行的if判断成立，走到慢速路径__ipipe_notify_syscall。

第二步，__ipipe_notify_syscall

第1224行，通过__ipipe_current_domain获取当前所在的domain，存入变量caller_domain和this domain。从左上角的local变量的值能够确认，当前所在domain是ipipe_root即root domain。

第1225行，设置变量ipd为ipipe_head_domain即head domain。

第1226行，此处定义了标签next：，在不同的场景下可能会通过goto next跳转过来，形成循环。

第1227行，通过ipd（head domain）获取当前cpu对应的struct ipipe_percpu_domain_data head指针，存入p。

第1228行，参考《5.3.3 ipipe_flags之TIP_NOTIFY》，此处判断必然成立。

第1229行，设置当前cpu的上下文struct ipipe_percpu_data中的curr指向存在p中保存的ipipe_percpu_domain_data head指针。

第1232行，调用ipipe_syscall_hook，在图中也展示了此函数的定义内容。在ipipe_syscall_hook中，如果判断当前是secondary domain（即root domain）则调用handle_root_syscall。而因为在__ipipe_notify_syscall的第1229行已经把当前domain设置为head domain，所以ipipe_syscall_hook最终会调用handle_head_syscall。

第三步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

（1）handle_head_syscall第483~第513行

第498行，通过__xn_syscall得到bind在xenomai中的系统调用号0。具体原理参考《5.2.3 内核层：Xenomai系统调用的流程》。

第512行，从Xenomai系统调用表中，找出bind系统调用的CoBaLt_bind函数指针。

第513行，从Xenomai系统模式表中，找出bind系统调用的调用模式。参考《5.2.4 内核层：Xenomai系统调用的定义》，在kernel/xenomai/posix/syscall_entries.h找到bind系统调用模式为__COBALT_MODE(bind, lostage) ，代表必须在Linux domain中运行。

kernel/xenomai/posix/syscall.c：

/* Syscall must run into the Linux domain. */
#define __xn_exec_lostage    0x1

（2）handle_head_syscall第551~第557行

第558行，因为bind系统调用模式为__COBALT_MODE(bind, lostage)，条件成立。

第562行，caller_is_relaxed是true，所有会跳转到第557行。

第577行，返回KEVENT_PROPAGATE。

这里非常有意思，handle_head_syscall并没有调用CoBaLt_bind系统调用函数，返回KEVENT_PROPAGATE（0）到第二步中的__ipipe_notify_syscall第1232行。

第四步，返回KEVENT_PROPAGATE到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。

第1235行，因为在第1232行ipipe_syscall_hook执行过程中，当前domain一直是ipd所指向的head domain（第二步中初始化），所以第1235行条件不成立，跳转到第1239行。

第1239行，设置当前domain为this_domain即root domain（第二步中初始化）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以跳转到第1244行。

第1244~1245行，设置ipd为root domain，通过goto next跳转到第1226行。

第1229行，设置当前domain为root domain。

第1232行，进入ipipe_syscall_hook之后，因为当前domain为root domain，所以指向handle_root_syscall函数。

第五步，handle_root_syscall函数

（1）第712~713行

第712行，handler指向系统调用函数CoBaLt_bind

第713行，sysflags的值为1，因为bind系统调用模式为__COBALT_MODE(bind, lostage)。

（2）第746~791行

第746行，struct task_struct *p 指向当前进程的task_struct结构体。

第747行，得到传递给系统调用bind的参数，存入args。

第749行，调用系统调用CoBaLt_bind。

第791行，return KEVENT_STOP（1）到第二步中的__ipipe_notify_syscall第1232行。

第六步，返回KEVENT_STOP到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_STOP（1）。

第1242行，根据1239行，判断条件成立，走到第1243行。

第1243行，条件1（ipd != ipipe_root_domain）不成立；条件2（ret == 0）不成立，因为ipipe_syscall_hook返回KEVENT_STOP（1）。所以不可能走到1245行执行goto next，至此next/go next循环结束。

第1259行，返回KEVENT_STOP（1）到ipipe_handle_syscall第1200行。

第七步，返回KEVENT_STOP（1）到ipipe_handle_syscall第1200行

第1204行，因为ret等于KEVENT_STOP（1），所以跳转到第1205行，返回-1到el0_svc_common第110行。

第八步，返回-1到el0_svc_common第110行

第111行，因为ret等于-1，条件成立，最终在第117行返回，完成系统调用！

第131行，此行完全没有机会也没有必要执行了！

总结：完全没有想到Xenomai系统调用bind的调用路径这么复杂，断断续续看了一周才算把流程整理出来。
