5.2.3 内核层:Xenomai系统调用的流程

参考《5.1.2 内核层:ARM64 Linux系统调用的流程》,先回顾一下ARM64 Linux系统调用的过程:

第一步,从el0_sync跳转到el0_svc。

第二步,从el0_svc跳转到c函数el0_svc_handler

第三步,从el0_svc_handler调用el0_svc_common

第四步,el0_svc_common调用invoke_syscall

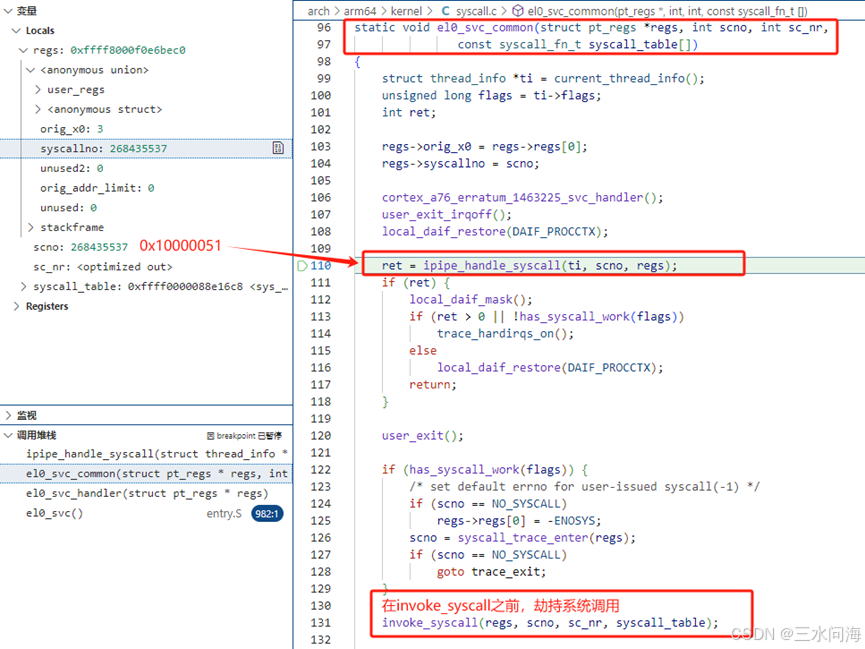

在第四步的el0_svc_common函数中,IPIPE是在调用invoke_syscall之前,调用ipipe_handle_syscall进行系统调用的劫持。如下图所示。

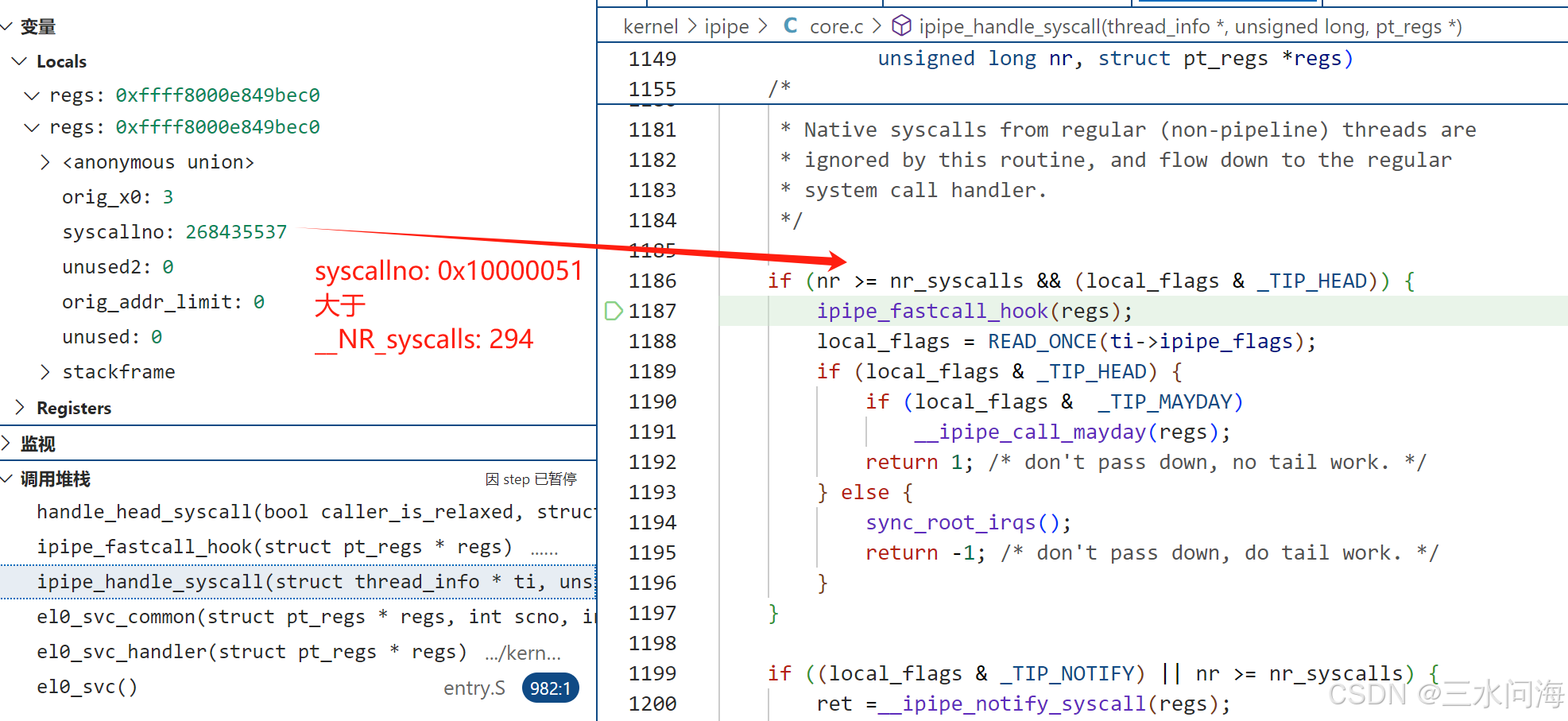

(1)ipipe_handle_syscall

第1186行,两个判断条件都成立。其中_TIP_HEAD代表当前线程是实时进程。

(2) ipipe_fastcall_hook->handle_head_syscall

函数比较长,分成两张图:

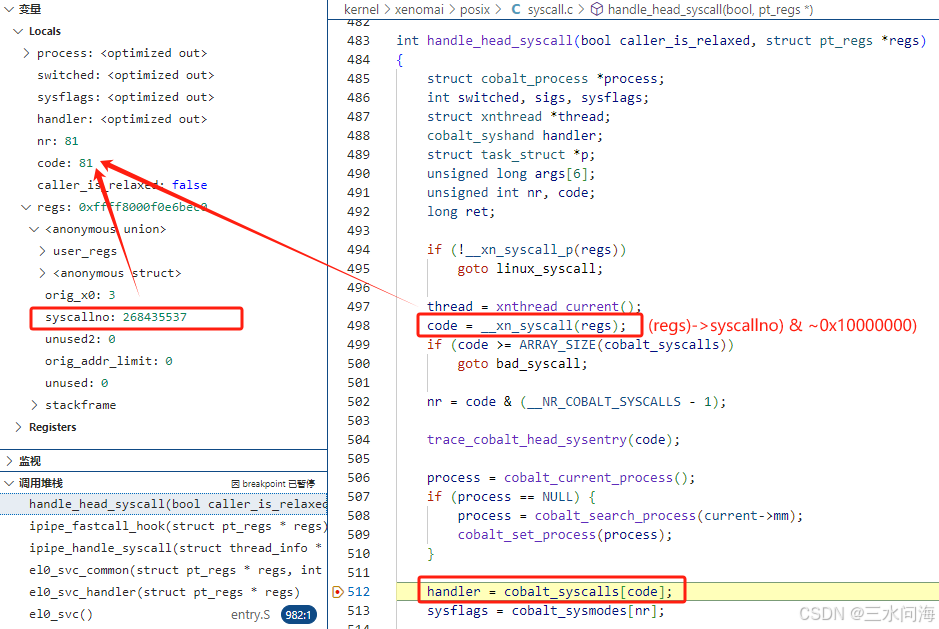

第498行,通过宏__xn_syscall(__regs),对x8寄存器的值执行与用户层相反的操作,即与~0x10000000(0xFFFFFF)进行逻辑与运算,得到原始的系统调用号0x51(81),存到变量code。

第512行,以code为下标,从Xenoami系统调用表cobalt_syscalls中找到系统调用函数指针,赋值给handler。此时handler指向CoBaLt_read

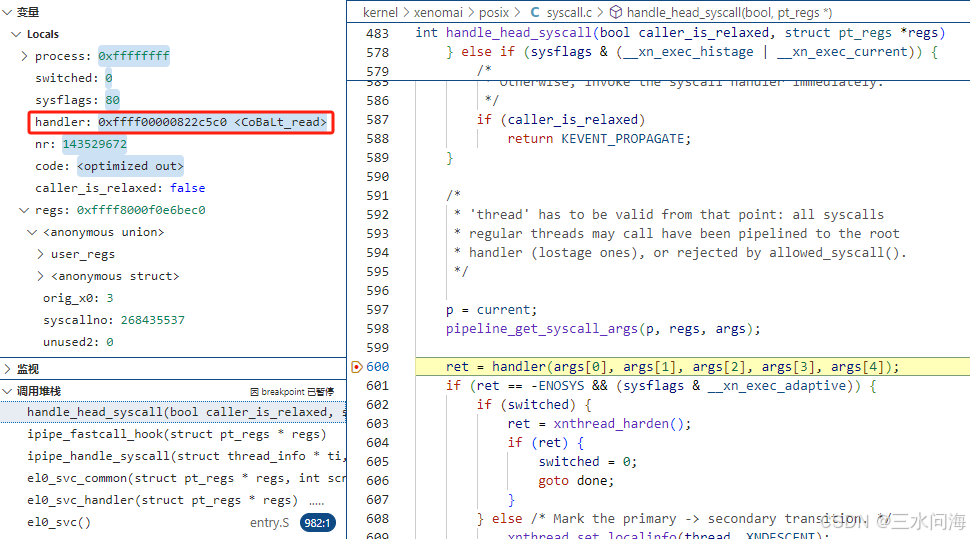

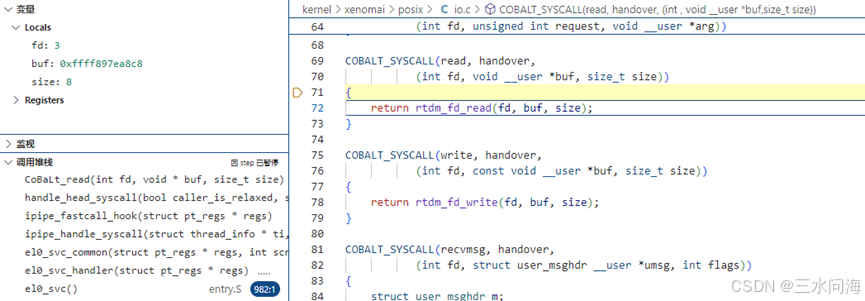

第600行,执行handler即CoBaLt_read,跳转到了由COBALT_SYSCALL定义的Xenomai系统调用read。

至此,走完了Xenomai实时进程调用Xenomai系统调用的过程。

但是这个是最简单的过程!

Xenomai实时线程如果切换到root domain?

或者Xenomai调用了Linux系统调用?

考虑所有因素,可能有如下组合:

Linux系统调用

Xenomai系统调用

Linux线程

仅能运行在Root domain

todo

todo

Xenomai实时线程

运行在Head domain

todo

已分析,最简单

Xenomai实时线程

运行在Root domain

todo

todo

 后面的章节逐步讨论!
