IAP升级方法

IAP升级时需要关闭总中断

TM32在使用时有时需要禁用全局中断，比如MCU在升级过程中需禁用外部中断，防止升级过程中外部中断触发导致升级失败。

ARM MDK中提供了如下两个接口来禁用和开启总中断：

__disable_irq(); // 关闭总中断

__enable_irq(); // 开启总中断但测试发现这样一个问题，在关闭总中断后，如果有中断触发，虽然此时不会引发中断，但在调用__enable_irq()开启总中断后，MCU会立即处理之前触发的中断。

这说明__disable_irq()只是禁止CPU去响应中断，没有真正的去屏蔽中断的触发，中断发生后，相应的寄存器会将中断标志置位，在__enable_irq()开启中断后，由于相应的中断标志没有清空，因而还会触发中断。

所以要想禁止所有中断，必须对逐个模块的中断进行 Disable操作，由于每个模块中断源有很多，对逐个中断Disable的话比较复杂，较为简单的方法是通过 XXX_ClearITPendingBit()清除中断标志或者直接通过XXX_DeInit()来清除寄存器的状态。这样在 __enable_irq()开启总中断后，MCU就不会响应之前触发的中断了。

检测栈顶指针

bootloader跳跃到APP程序的时候，会进行栈顶指针的检测，栈顶指针也就是我们程序能够运行的最大空间

if (((*(__IO uint32_t*)ApplicationAddress) & 0x2FFE0000 ) == 0x20000000)//检测栈顶指针
    {
      /* Jump to user application */
      /*ApplicationAddress为用户程序的栈地址，+4便为用户程序的复位中断向量地址*/
      JumpAddress = *(__IO uint32_t*) (ApplicationAddress + 4);
      Jump_To_Application = (pFunction) JumpAddress;
      /* Initialize user application's Stack Pointer */
      __set_MSP(*(__IO uint32_t*) ApplicationAddress);
      /*执行用户空间的复位中断向量函数，里面主要是进行系统时钟配置，执行用户空间的main函数数*/
      Jump_To_Application();
    }

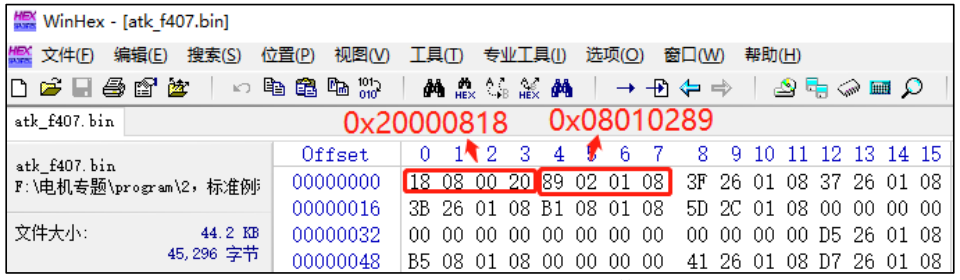

在保存了一个完整的 APP 到了对应的位置后，我们需要对栈顶进行检查操作，初步检查程序设置正确再进行跳转。我们以 Flash APP 为例，用 bin 文件查看工具。可以看到 bin 的内容默认为小端结构。
在这里插入图片描述
0x2000 0818就是栈顶指针
0x0801 0289是app的Reset_Handler函数地址

程序在运行过程中，0x20000000是我们SRAM运行的起始地址，空间是128KB，也就是0x20000000-0X2001FFFF这个范围。所以*(__IO uint32_t*)USBD_DFU_APP_DEFAULT_ADD) ，这句话的意思是取得用户地址空间存放的数据，这个空间就是0x08010000，当APP运行的程序栈顶指针落在SRAM区域时，也就是0x20000000到0X2001FFFF这个区间时候，这个时候即是有效的栈顶指针，由于开始的地址是0x20000000，而结束的地址是0X2001FFFF，我们只要判断它的高16位，即是确定这个地址范围在从0x2000开始。
