本文介绍了在CadenceAllegro17.4中如何定义PCB板框，包括在Design_outline层创建矩形和圆形板框的步骤，以及如何导入DXF文件作为板框，并对导入的板框进行显示设置和层变更操作。

目录

Cadence Allegro 17.4学习记录开始11-PCB Editor 17.4DXF板框导入和PCB板框自己定义

一、认识板框所在的层

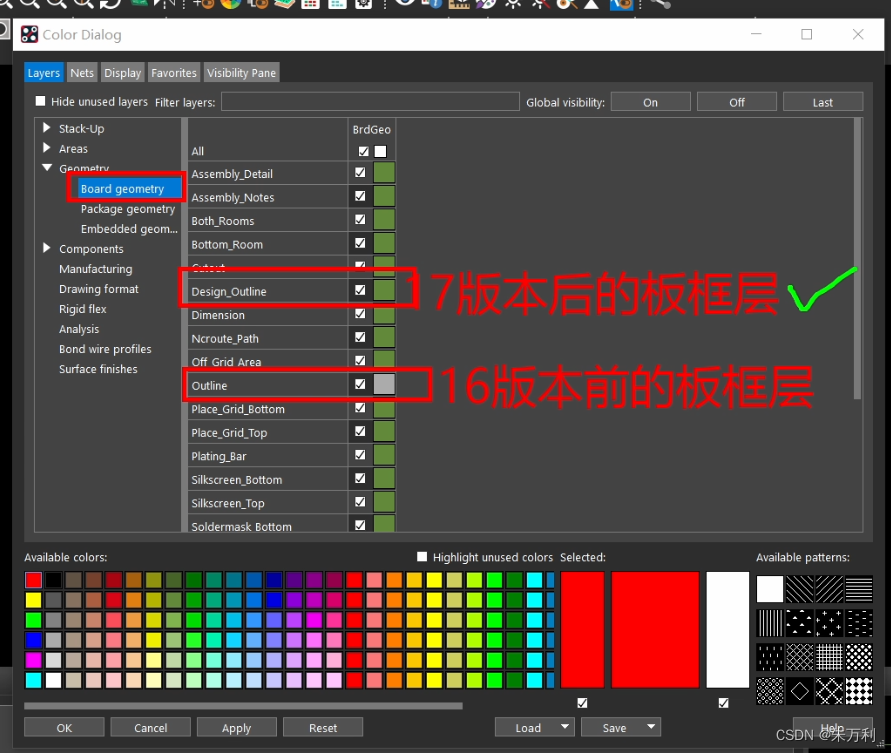

我们现在使用的是17.4的版本，在Design_outline这个层定义板框就可以了
在这里插入图片描述

二、PCB板框自己定义

1、画个矩形板框

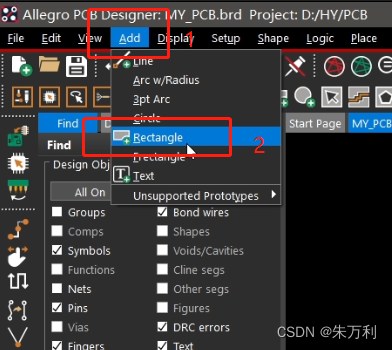

1、选择命令，点击

在这里插入图片描述

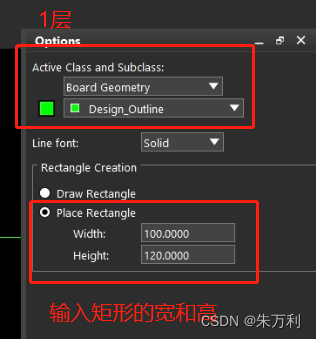

2、选择所在层，设置矩形的宽和高

在这里插入图片描述

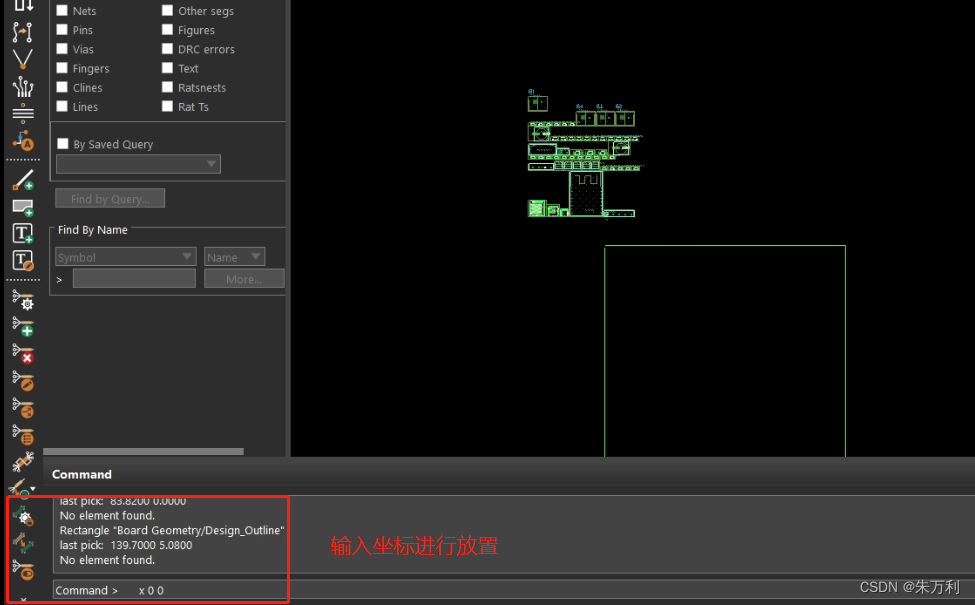

3、输入坐标，进行放置，就可以了

在这里插入图片描述

2、画个圆形板框

1、选择命令，点击
