Orcad capture 关于原理图放置的操作

绘制导线

Place -> Wire，或者快捷键W。

结束导线绘制

快捷键【Esc】，或者右键菜单End Wire。

添加连接结点

在两条交叉未连接的导线间加连接节点，可以在单栏Place -> Junction，或者快捷键J。

放置网络标号

Place -> Net Alias，或者快捷键N。

放置X/NC

Place -> No Connect，或者快捷键X。

总线

Place -> Bus或快捷键B。（总线名称格式为 名称 + []，例如 BUS[0:5]、BUS[0-5]、BUS[0…5]）。

总线分支

Place -> Bus Entry，或者快捷键E。（总线分支名称格式为 总线名称 + 序数，例如 BUS0、BUS1）。

放置电源

Place -> Power，或者快捷键F。

放置地

Place -> Ground，或者快捷键G。

跨页连接

Place -> Off-Page Connector

差分标识

选中原理图页，再点菜单栏Tools，Create Differential Pair。

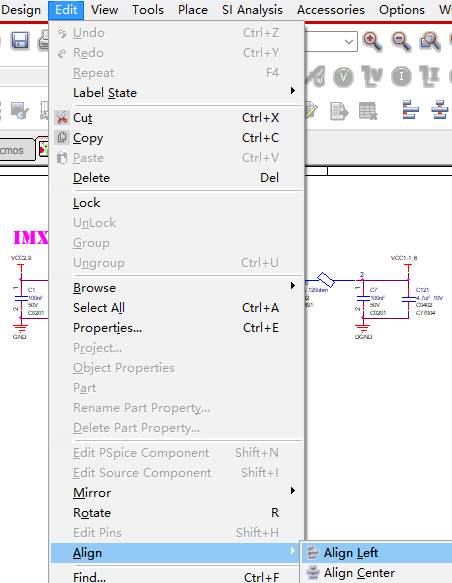

对齐

Edit，Align，Align Left

或者快捷按钮

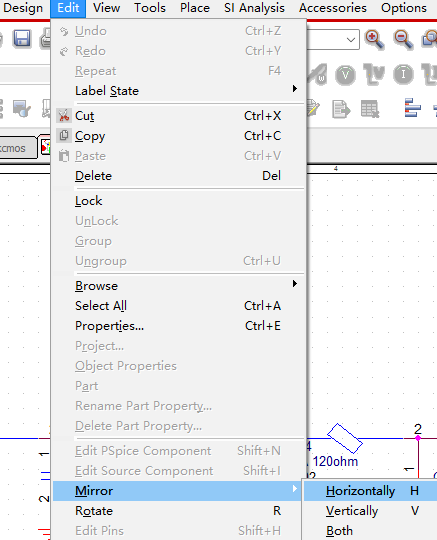

镜像

Edit，Mirror，Horizontally，或者快捷键H，V。

旋转

Edit，Rotate，或者快捷键R。

拖动复制

选中器件，按下Ctrl直接拖动，松开鼠标。

删除

快捷键Delete

复制

鼠标右键Copy，或者快捷键Ctrl + C。

剪切

鼠标右键Cut，或者快捷键Ctrl + X。

粘贴

鼠标右键Paste，或者快捷键Ctrl + V。

撤销

快捷键Ctrl + Z。

重做

快捷键Ctrl + Y。
