Orcad capture 原理图图框的全局编辑

原创 已于 2025-10-15 08:25:23 修改 · 1.1k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pcb工艺

于 2025-10-15 08:24:56 首次发布

目录

设计模板菜单

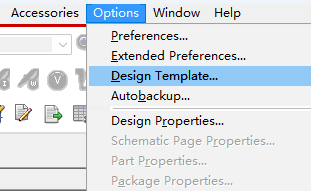

进入菜单options，design template
在这里插入图片描述

选项卡说明

Fonts：字体，保持默认。
Title Block：右下角框图模板。
Page Size：纸张大小，设置为A3或A4。
Grid Reference：网格，保持默认。
Hierarchy：层级，保持默认。
SDT Compatibility：SDT 兼容性，保持默认。

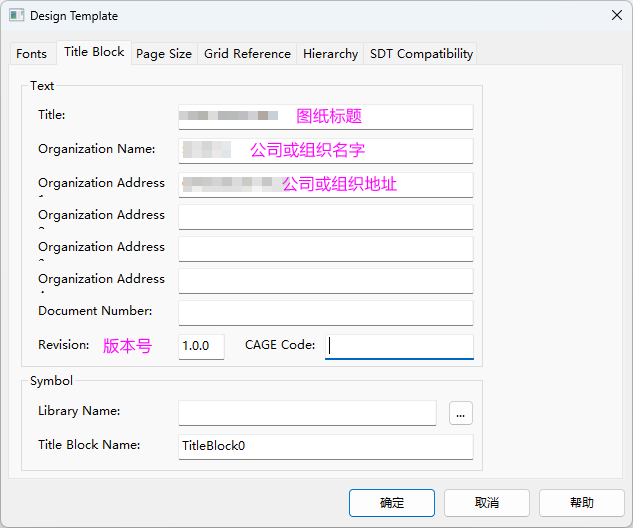

设置右下角标题块

在这里插入图片描述

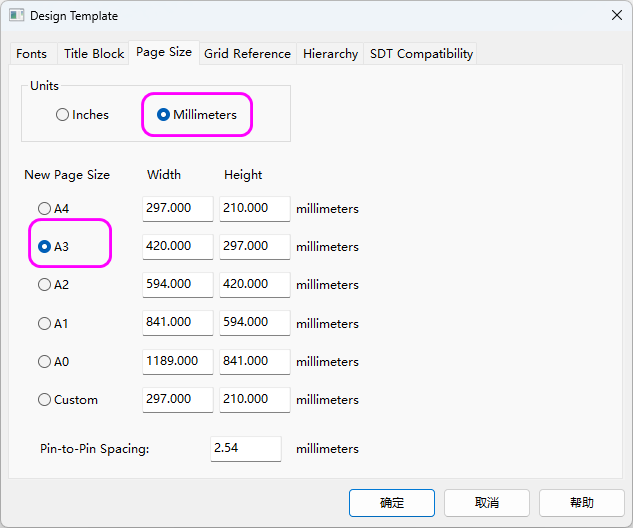

设置A3纸张

A3和A4方便打印
在这里插入图片描述
