simulink 触发信号保持一段时间后自动恢复

最新推荐文章于 2025-06-16 15:56:19 发布
最新推荐文章于 2025-06-16 15:56:19 发布
阅读量276 收藏
点赞数 4
CC 4.0 BY-SA版权
文章标签： matlab simulink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/andreas_q/article/details/148478454

看了很多帖子，都没有相关内容，很多任务都是触发信号保持，但没有自动翻转。

这个方法本质上可以理解为随时将触发脉冲转换为定长的方波信号。

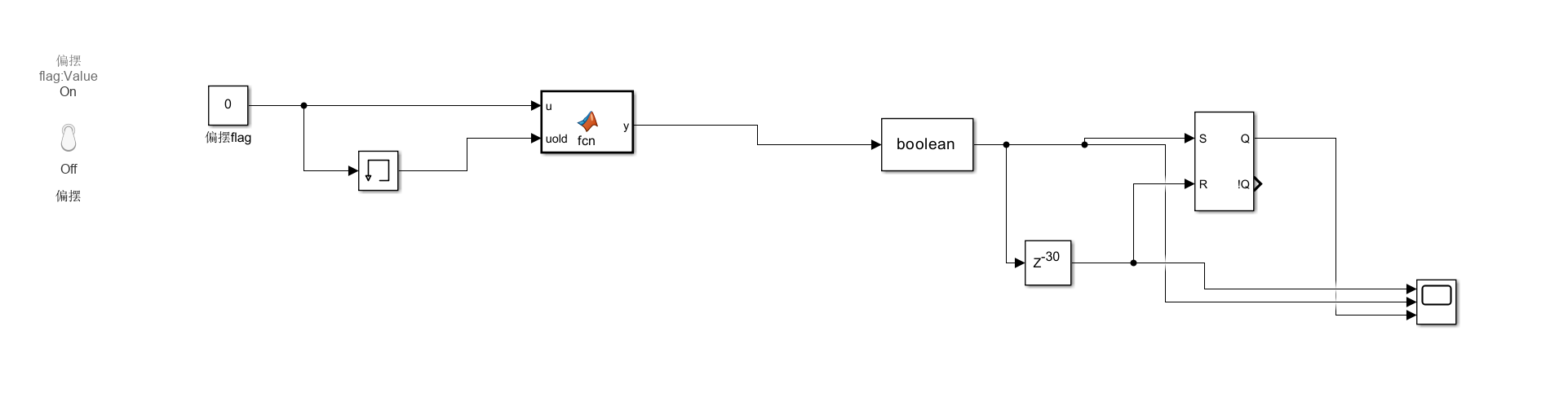

如上图所示，主要matlab function主要监测开关的变化，会输出一个脉冲，随后使用S-F Flip-Flop模块加delay模块可以将原有的单个周期方波变成一个持续30个周期的方波。

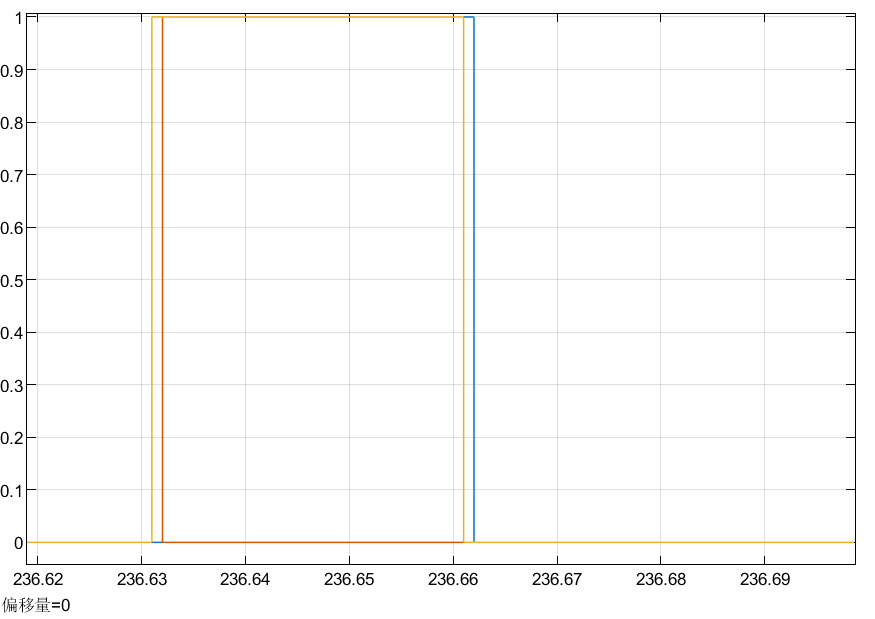

如上图所示红色的单周期方波，变成了30周期黄色方波
