STM32F103时钟树及配置时钟

时钟树

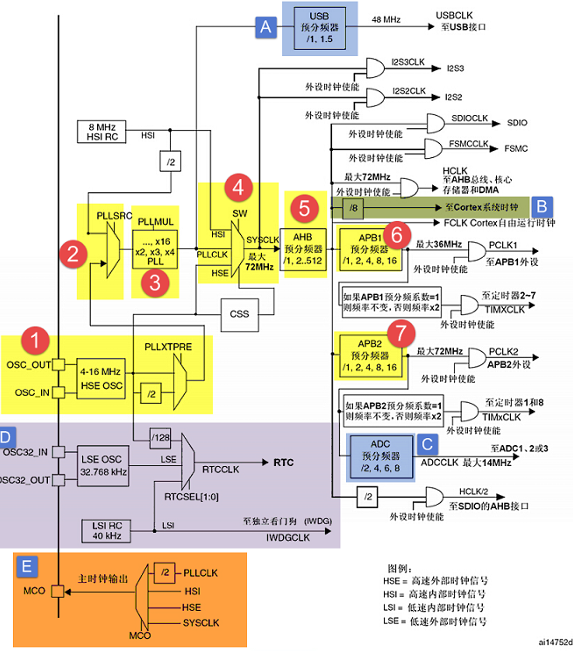

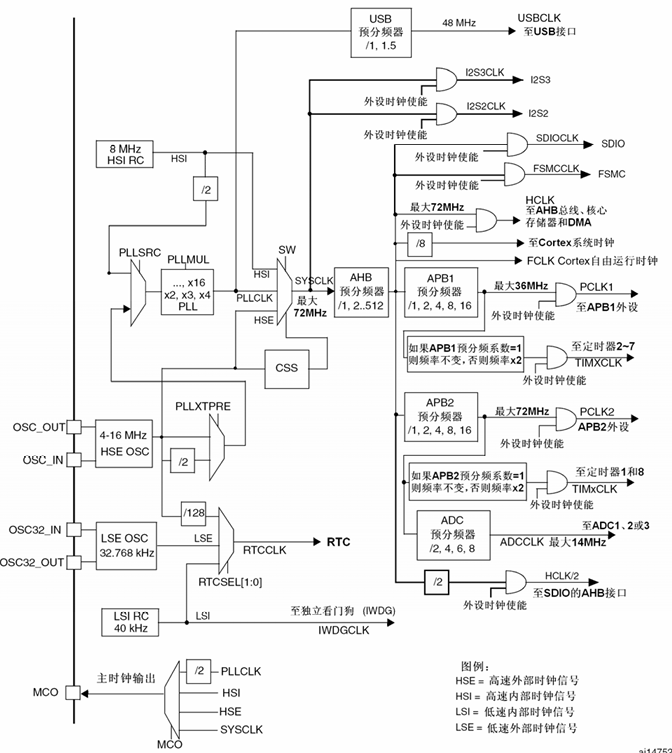

        这是STM32F10X_使用手册的时钟树，为了方便讲解，划分几个不同的部分如下图：

第一部分

        HSE是高速的外部时钟信号，可以使用有源晶振和无源晶振，晶振频率从4-16MHz之间。当使用有源晶振时，OSC_IN输入，OSC_OUT悬空。当使用无源晶振时，OSC_IN和OSC_OUT同时接入，并且要配谐振电容。

        HSE最常用的时8M的无源晶振，它可以不分频或者2分频进入下游。

第二，三部分

        进入PLLSRC（寄存器地址的名称也是宏定义，可以在手册里找到，后面的字母代号均是如此）的时钟源可以是HSE(高速外部时钟)和HSE（高速内部时钟），再进入PLLMUL倍频因子，进行倍频变成STM32要求的合适的时钟频率72MHz。

第四部分

        SYSCLK系统时钟，它可以选择时钟来源。可以是HSI,PLLCLK,HSE作为系统时钟。CSS是时钟安全系统。下面介绍一下CSS与时钟相关的功能：

        如果HSE时钟发生故障，HSE振荡器被自动关闭，时钟失效事件将被送到高级定时器(TIM1和 TIM8)的刹车输入端，并产生时钟安全中断CSSI，允许软件完成营救操作。此CSSI
