STM32F103ZE—STM32标准库及工程文件的建立

STM32标准库

CMSIS标准

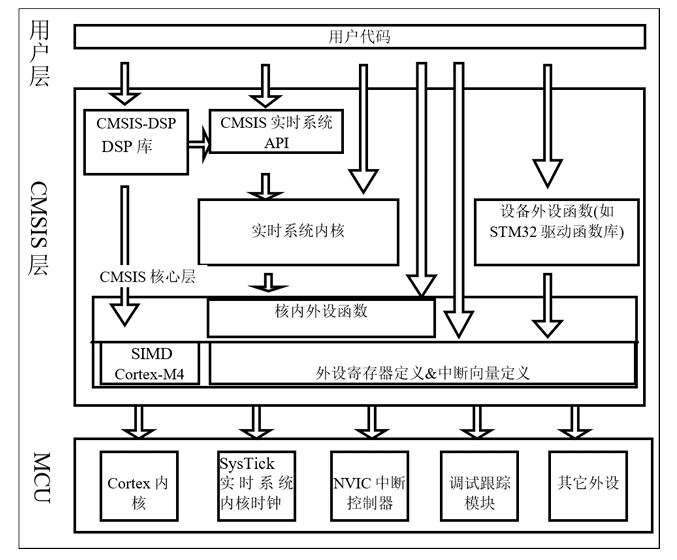

        基于Cortex系列的芯片内核都是相同的，因为stm32f103的芯片分为ARM公司内核和ST意法半导体公司设计的外设，而不同品牌的同类单片机芯片都是基于Cortex内核，区别在于不同的SOC厂商（例如，ST，Intel，苹果，三星，高通）外设设计的不同。为了方便不同外设但内核相同的芯片的代码移植，ARM与SOC厂商建立了CMSIS标准(CortexMicroControllerSoftware Interface Standard)。 所谓CMSIS标准，实际是新建了一个软件抽象层。见图CMSIS架构。

        其中，最主要的是CMSIS层：

        内核函数层：提供用于访问内核寄存器的名称，地址定义，ARM提供。

        设备外设函数：提供片上核外外设的地址和中断定义，SOC厂商提供。

STM32库文件简介

        stm32标准库可以从官网获得

解压出来可以得到《【固件库】STM32F10x_StdPeriph_Lib_V3.5.0》文件。

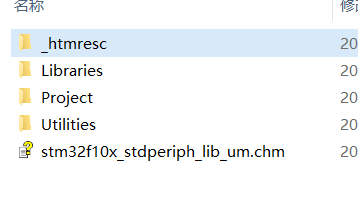

        这个是库文件各层次之间的关系。下面我们先从《【固件库】STM32F10x_StdPeriph_Lib_V3.5.0》文件介绍。

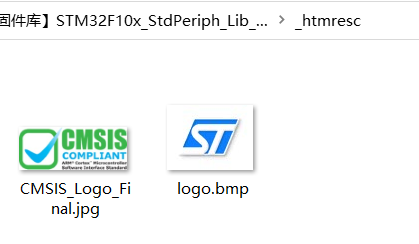

_htmresc：

        对于我们使用角度是无用的因为里面只有两个logo图片

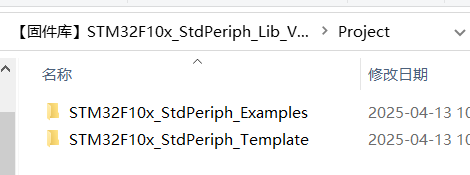

Project:

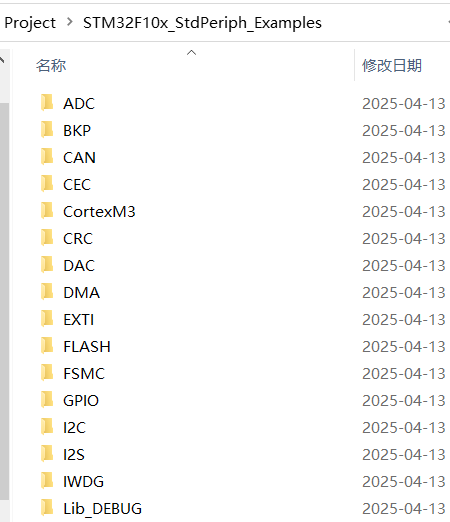

STM32F10x_StdPeriph_Examples:

        这个是官方写的有关于外设的例程文件，相当于为每一个外设功能写一个官方的使用例程，大家在写程序的时候可以参考官方的编程风格。

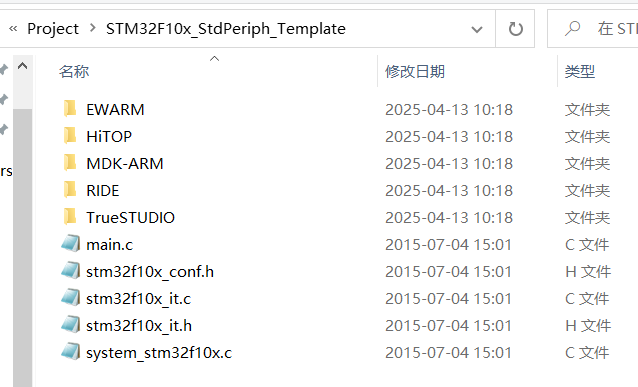

STM32F10x_StdPeriph_Template：

        这里面是一些官方写的工程模板，而里面的五个文件夹是适用于不同编译器下的工程模板，

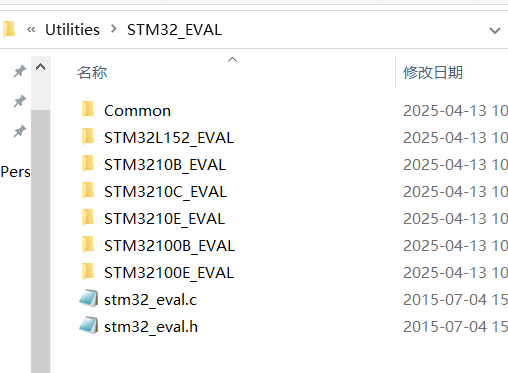

Utilities:



        里面的内容是关于STM32评估版，STM32评估版是官方在推出一款新产品的做的一款功能强大的评估版，里面是评估版的程序文件。

stm32f10x_stdperiph_lib_um：

        这个是固件库编程用的函数手册，如果有函数不懂，可以在手册中查询。

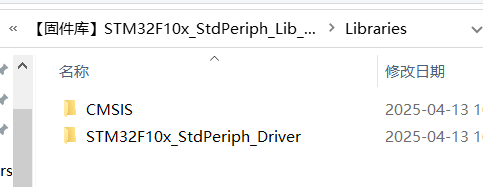

Libraries：

上面的三个文件我们基本上用不到（除了工程模板），Libraries是固件库。

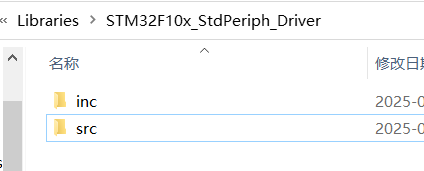

STM32F10x_StdPeriph_Driver：

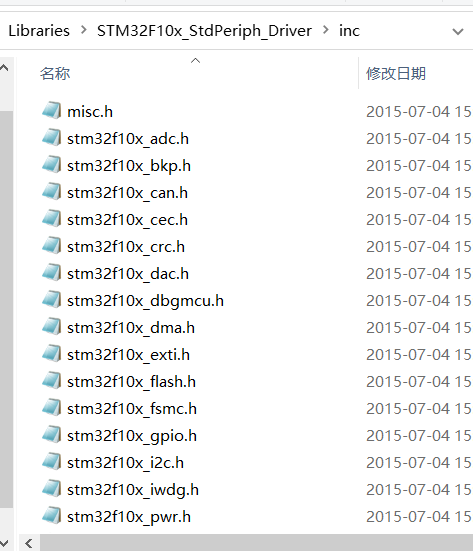

inc:include 头文件存放外设的初始化结构体，外设初始化结构体成员的参数列表，外设固件库函数的声明。

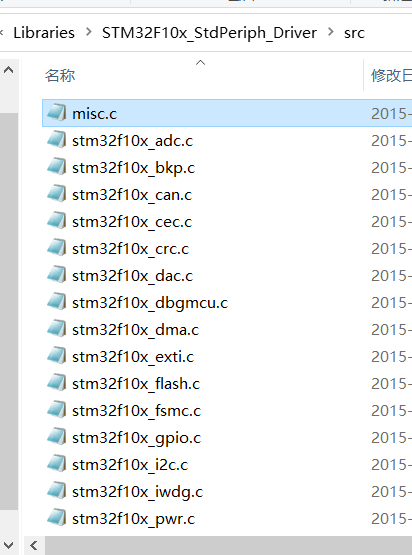

src:外设驱动函数库文件文件。

        其中，需要重点介绍的是，misc.c文件。SOC厂商拿到ARM内核，会对其用不到的内核外设进行裁剪，只保留SOC厂商用到的内核外设，写在misc.c文件中。

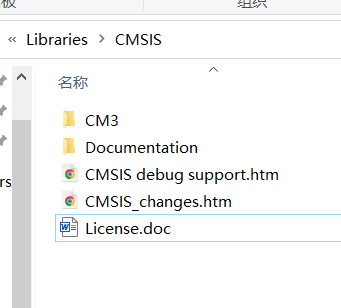

CMSIS:

        其中，除了CM3外其他的都是无用文件，是空内容。

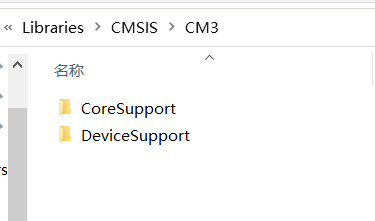

CM3：

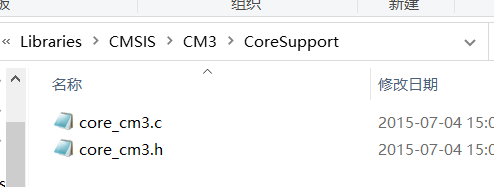

CoreSupport:

core_cm3.h:内核外设的寄存器映射。

core_cm3.c:内核外设的驱动函数。

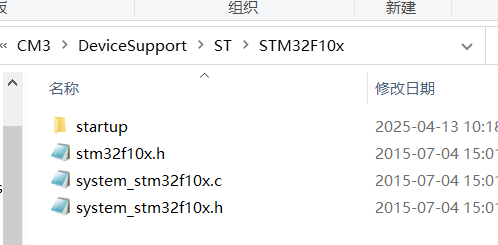

DeviceSupport:

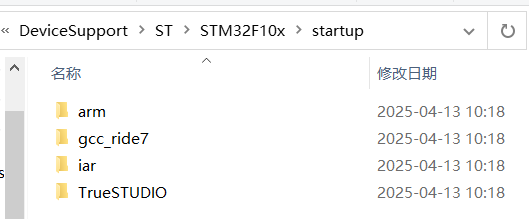

startup启动文件：

我们在arm开发板上只用到arm，其他的是和编译环境有关的。那么我们应该选择什么启动文件呢？

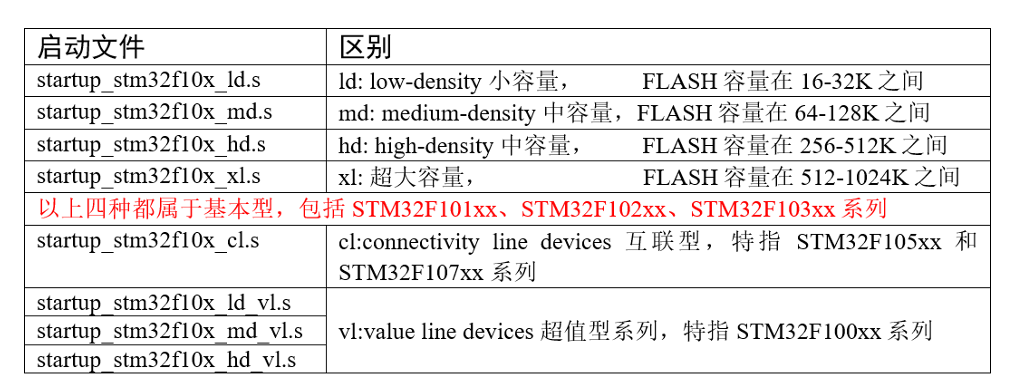

根据FLASH的容量选择合适的启动文件。

stm32f10x.h:实现了内核之外的外设映射。

system_stm32f10x.c:

system_stm32f10x.h:这两个文件配置外部时钟。

工程文件的建立

        下面介绍一下，一份工程文件是怎样建立的。

第一步

首先，我们新建文件夹，命名为项目的名称，例如：GPIO点亮LED

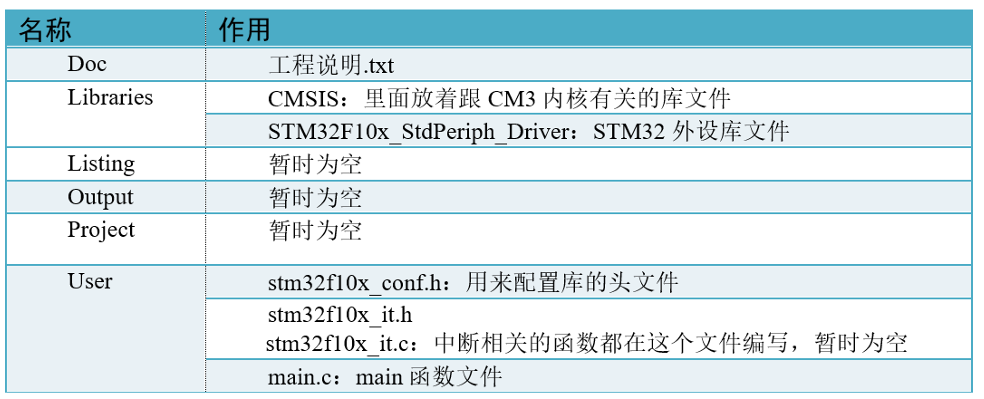

在这个文件夹中，新建如下文件，附说明：

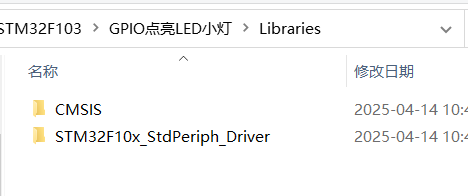

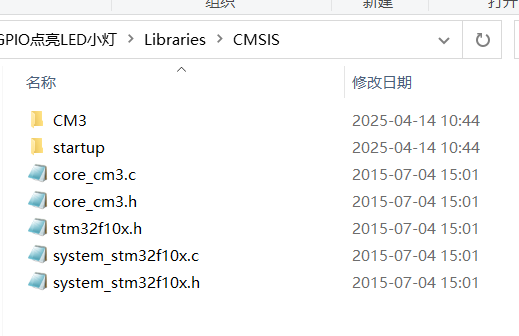

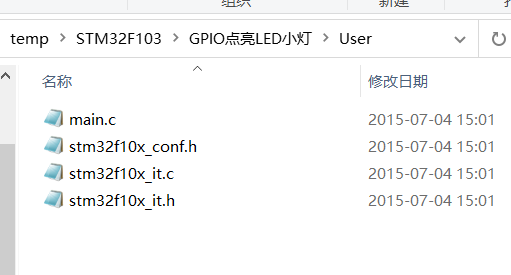

建好文件以后，请在《【固件库】STM32F10x_StdPeriph_Lib_V3.5.0》中找到如下文件，并放入对应文件夹中。

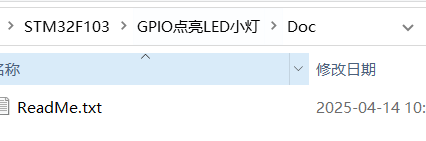

Doc文件，新建一个readme.txt文件用来说明项目工程。

之所以删掉多余的文件，一方面为了精简，另一方面为了不让文件夹目录太深。

Project,不放内容，用Keil5新建的工程文件放在这里。

第二步

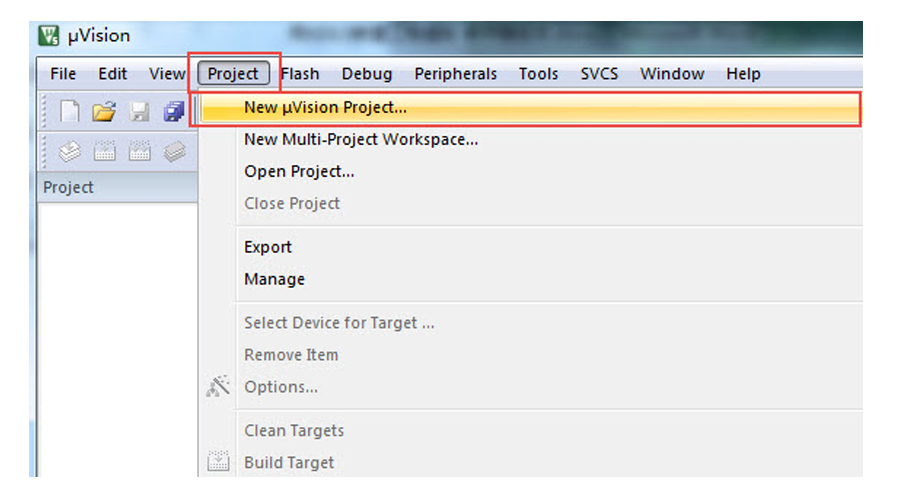

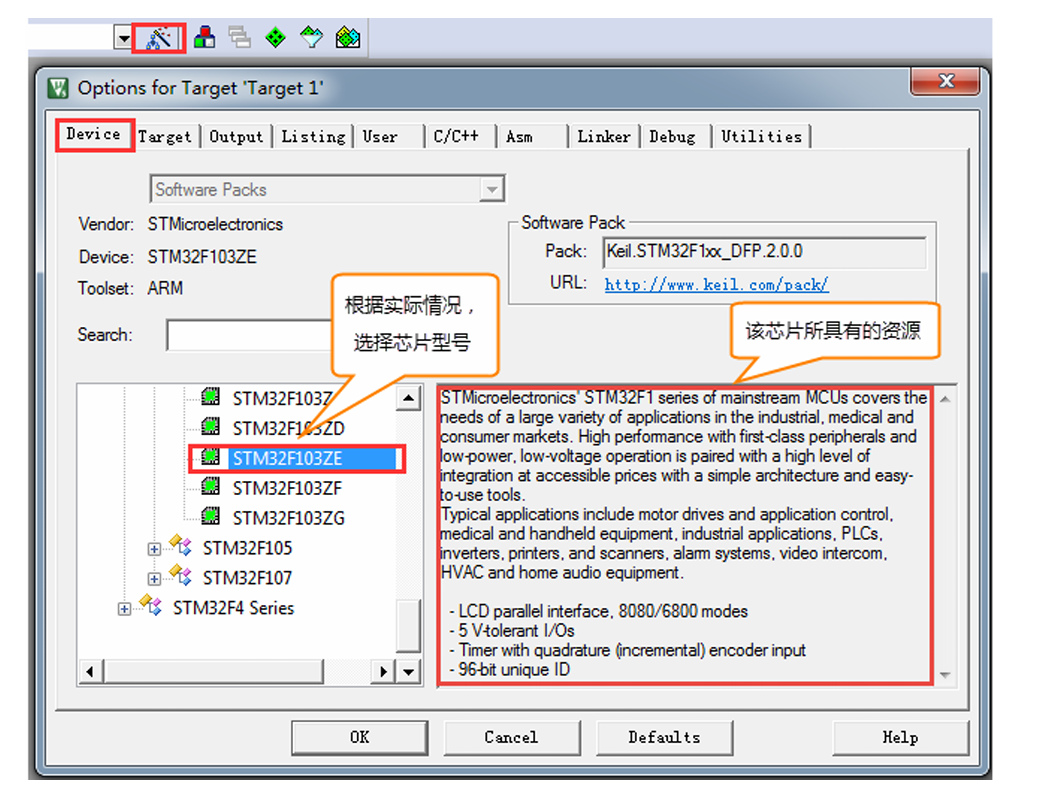

keil5新建工程

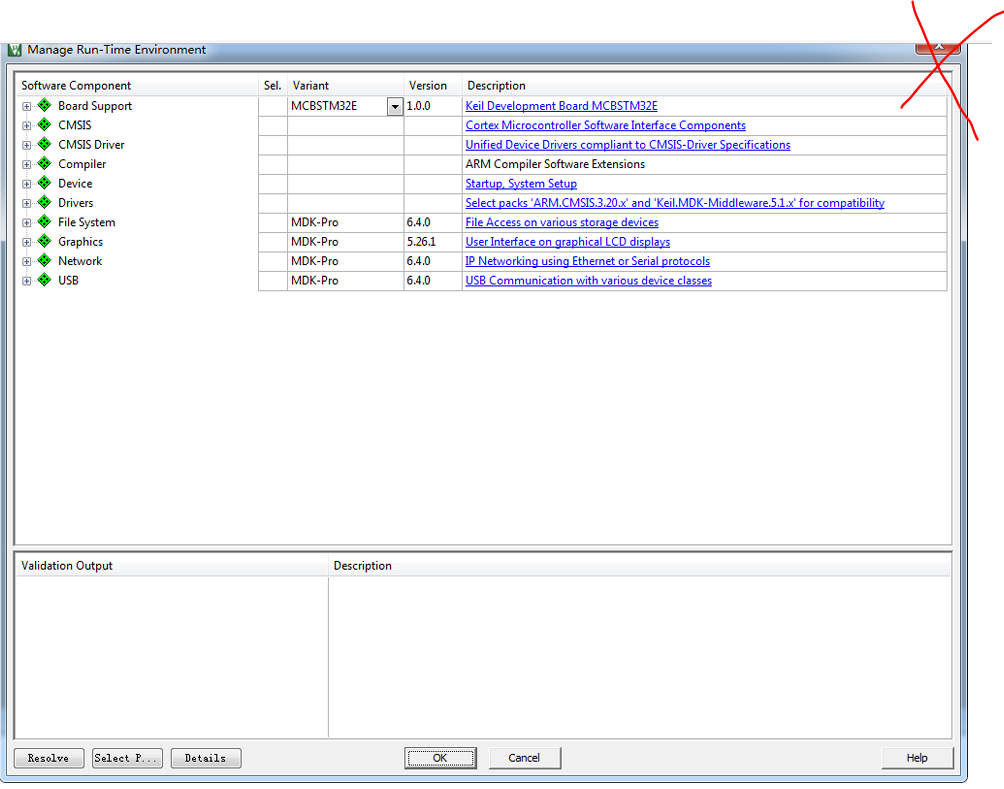

点x，关掉。

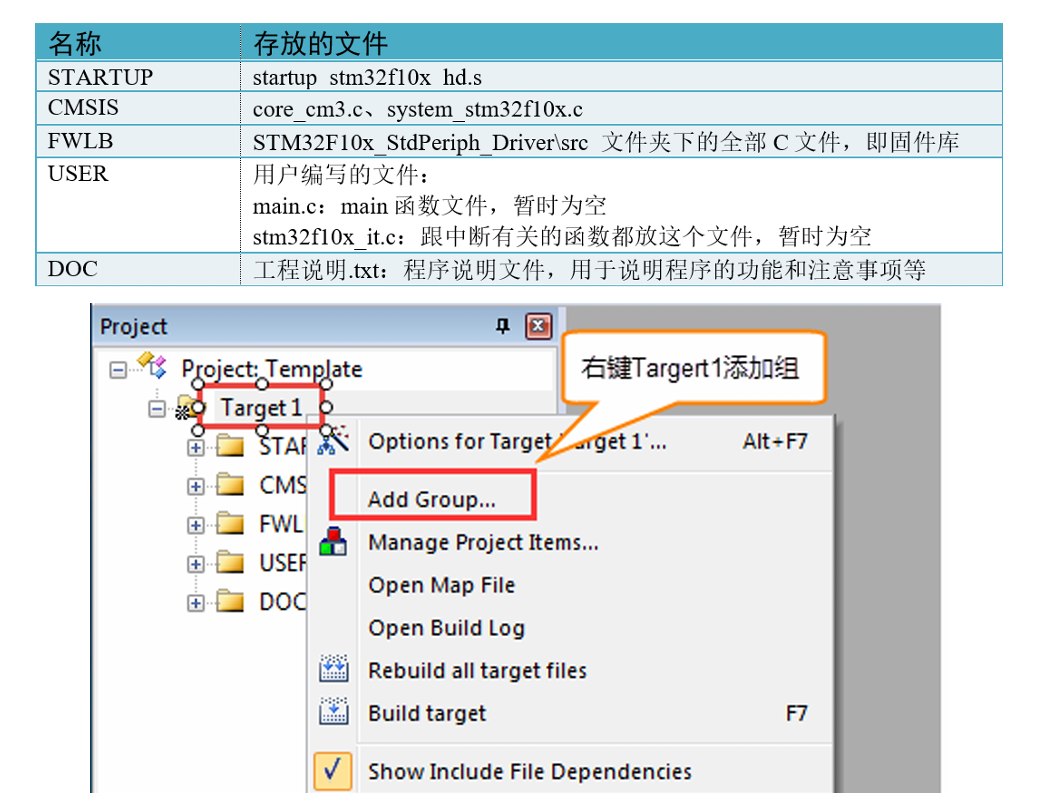

新建5个组，把对应的文件放到里面。做好这些以后还要配置软件。

第三步

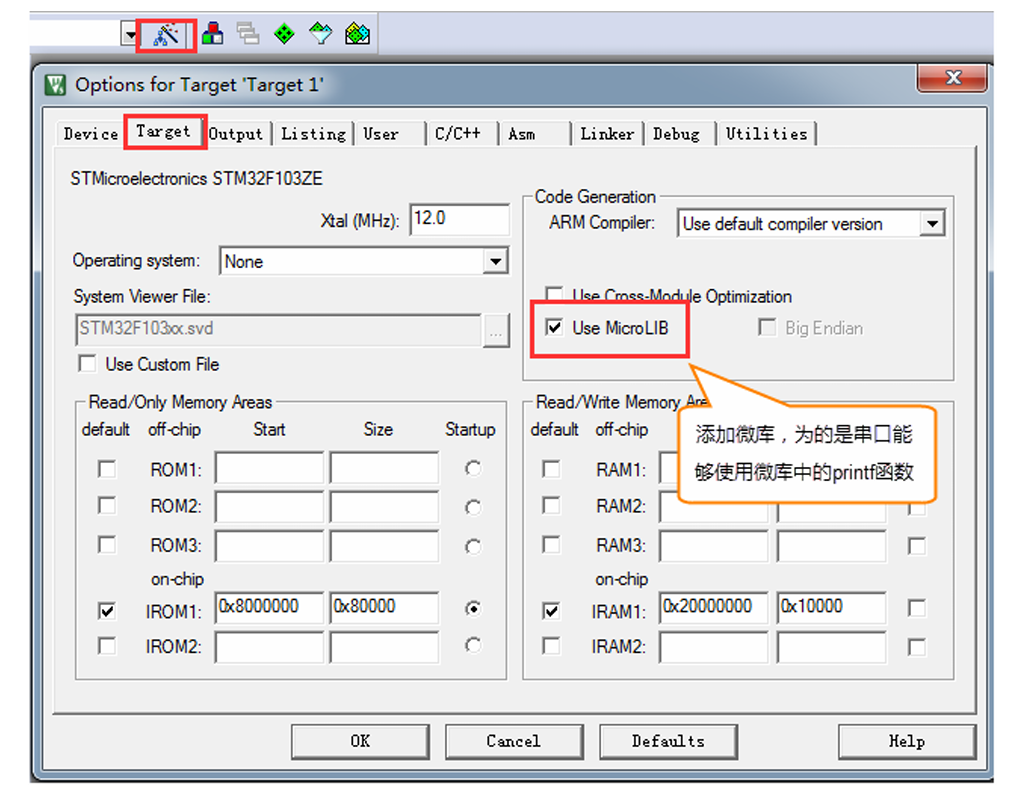

Target 中选中微库“UseMicroLib”，为的是在日后编写串口驱动的时候可以使用printf函数

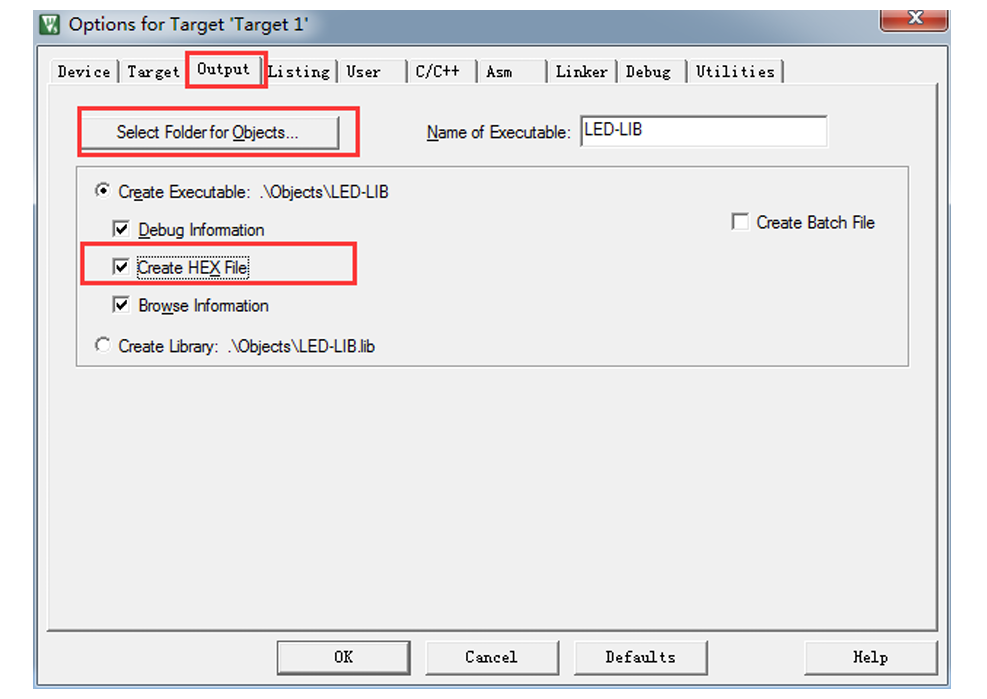

在Output选项卡中把输出文件夹定位到我们工程目录下的“output”文件夹，如果想在编译 的过程中生成hex文件，那么那CreateHEXFile选项勾上。

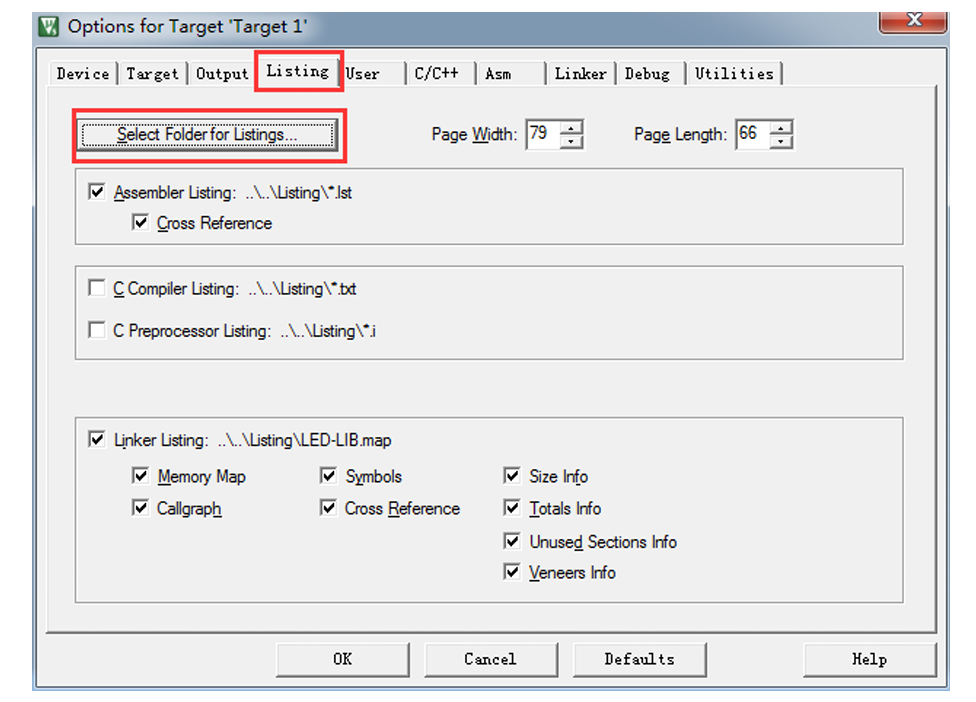

在Listing 选项卡中把输出文件夹定位到我们工程目录下的“Listing”文件夹。

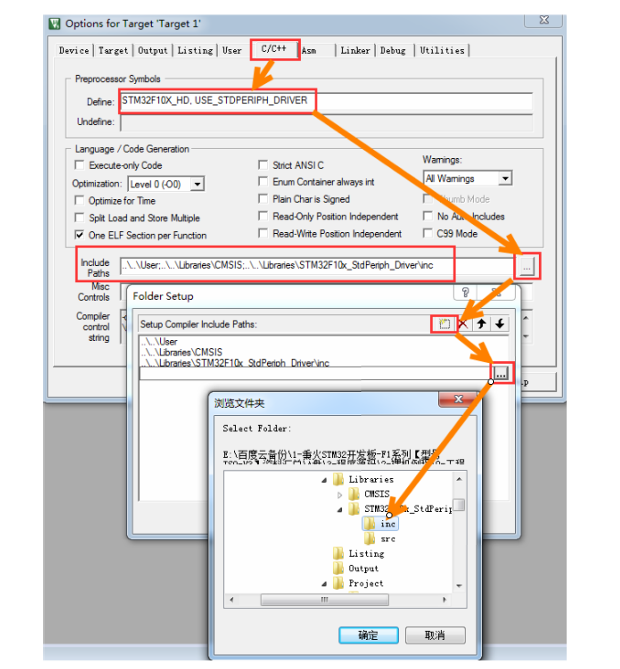

在C/C++选项卡中添加处理宏及编译器编译的时候查找的头文件路径。如果头文件路径添 加有误，则编译的时候会报错找不到头文件

        在这个选项中添加宏，就相当于我们在文件中使用“#define”语句定义宏一样。在编译器中添加 宏的好处就是，只要用了这个模版，就不用源文件中修改代码。

         • STM32F10X_HD宏：为了告诉STM32标准库，我们使用的芯片类型是STM32型号是大容 量的，使STM32标准库根据我们选定的芯片型号来配置。

        • USE_STDPERIPH_DRIVER 宏：为了让stm32f10x.h 包含stm32f10x_conf.h 这个头文件。

        “Include Paths ”这里添加的是头文件的路径，如果编译的时候提示说找不到头文件，一般就是这 里配置出了问题。你把头文件放到了哪个文件夹，就把该文件夹添加到这里即可。

        至此，一个新建工程结束。
