前言
本人曾在第十三届蓝桥杯大赛单片机组中获得国一，以下是我在准备比赛过程中的一些记录，希望能给大家带来帮助
本人持续分享更多关于嵌入式和单片机的知识，如果大家喜欢，别忘点个赞加个关注哦，让我们一起共同进步~
第十届 蓝桥杯 单片机设计与开发项目 决赛

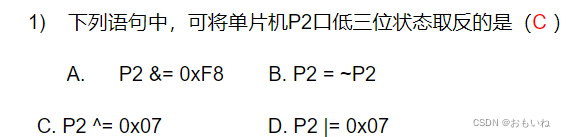

解析：答案：BC
- A：第三位置0
- B：P2全部取反， 当然第三位也取反
- C：异或：原来低三位是1，相同，取反。原来低三位是0，不同，置1.
- D：低三位置1
解析：谐振状态电路整体显阻性，当加入低频信号时候，容性增加，感性减小，因此整个电路呈现容性。

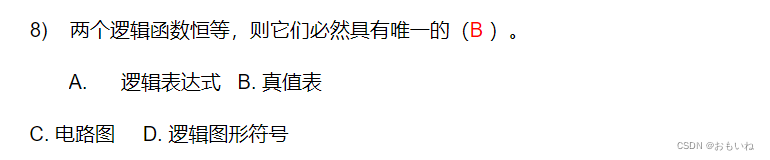

解析：基本数电知识
解析：等效电动势就等于开路时的电压。 当接入电阻后，I = 1A ，R = 14

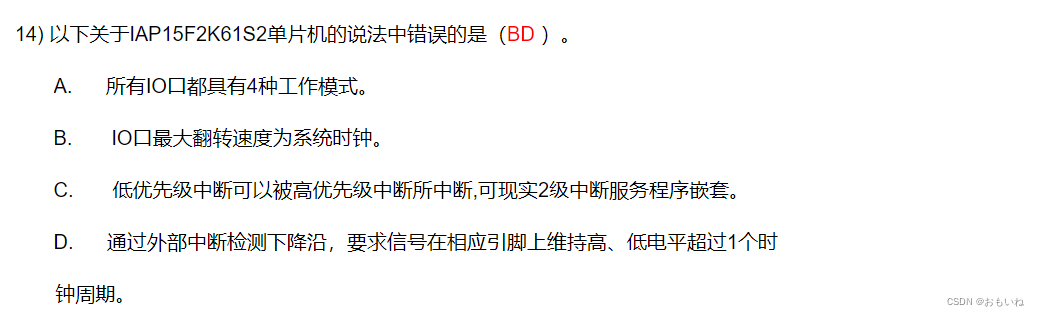

解析: 查数据手册很容易找到

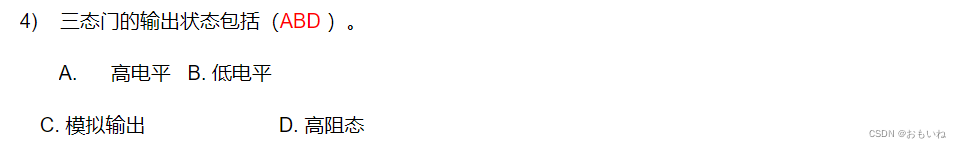

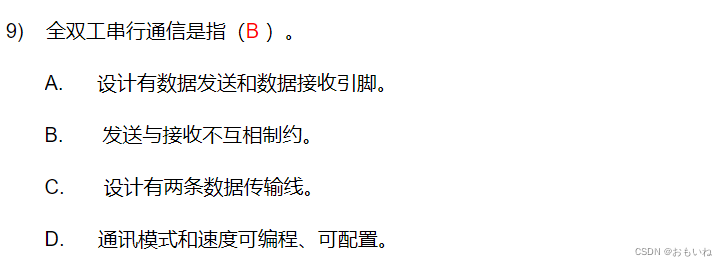

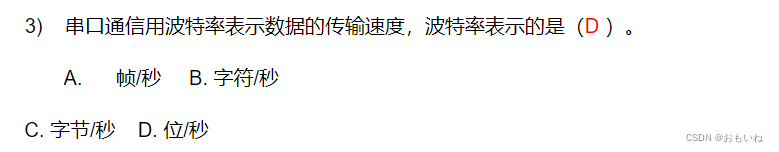

解析： 都是基本的数电知识，很简单

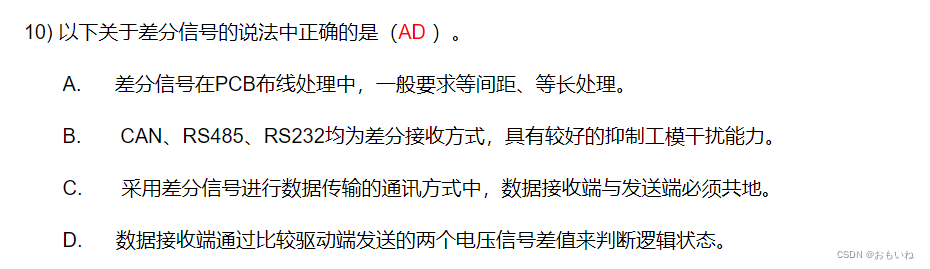

解析：RS232不是差分信号，差分信号的数据接收端和发送端不需要共地

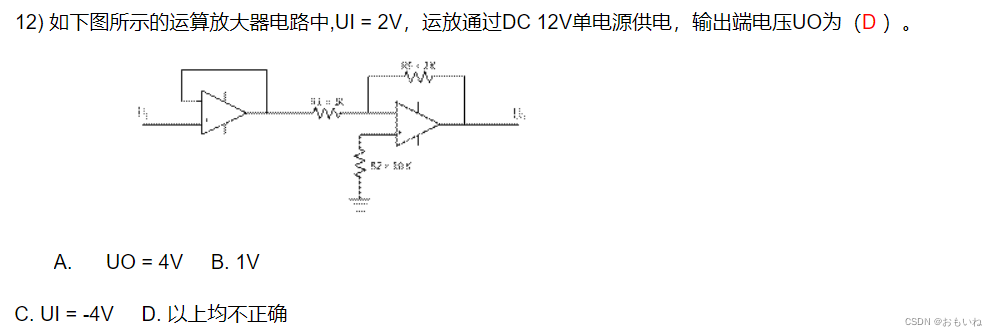

解析： 运算给放大器依据是虚短和虚短，对应AD
