EPON OLT光模块RSSI问题分析报告

1、EPON OLT光模块概述

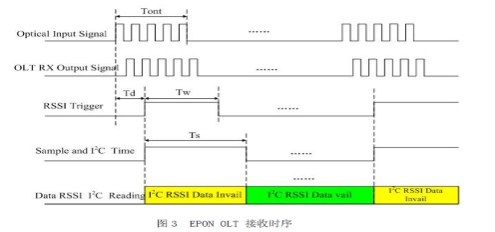

OLT光模块在工作时，下行采用广播方式连续发送数据流，每个ONU都能接收到OLT的信号，而不管这个信号是否是给它自己的，因此在下行方向OLT的发送是连续的，ONU的接收也是连续的。由于上行采用TDMA的复用方式，每个ONU只在允许自己发送的时间段才能发送数据，因此在上行方向上，ONU的发送是突发的，OLT的接收就要求是突发工作的，所以OLT光模块的接收有严格的时序要求。

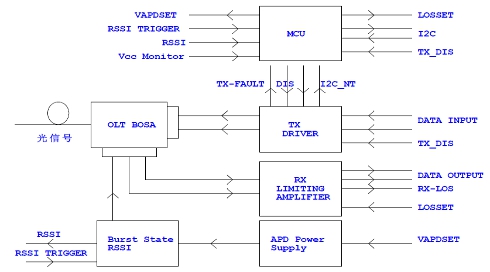

EPON OLT的结构框图如下：发射部分，采用NT25L90驱动1490nm的DFB激光器；接收部分，采用限幅放大器SY88903ALK把经过TIA放大的电压信号进行电平转换；控制电路部分，采用C8051F392单片机，完成模块监控上报及其模块工作控制；升压部分，采用升MP3217压芯片给APD提供反向高压偏置。



图1 EPON OLT
