在STM32F103C8T6实验板上，LED2出现不受控的情况。经排查发现与JTAG复用和时钟配置有关。原本的时钟配置中，先启用了GPIO，再禁用了JTAG，导致PB3功能混乱。调整顺序，先禁用JTAG再启用GPIO后，问题得到解决。尽管PB4与PB3同样在复位后用于JTAG，但之前的配置下，PB3功能仍然可以控制，而LED2则不行，原因尚不明确。
首先祝贺中国女排在2019女排世界杯上取得九连胜！！！

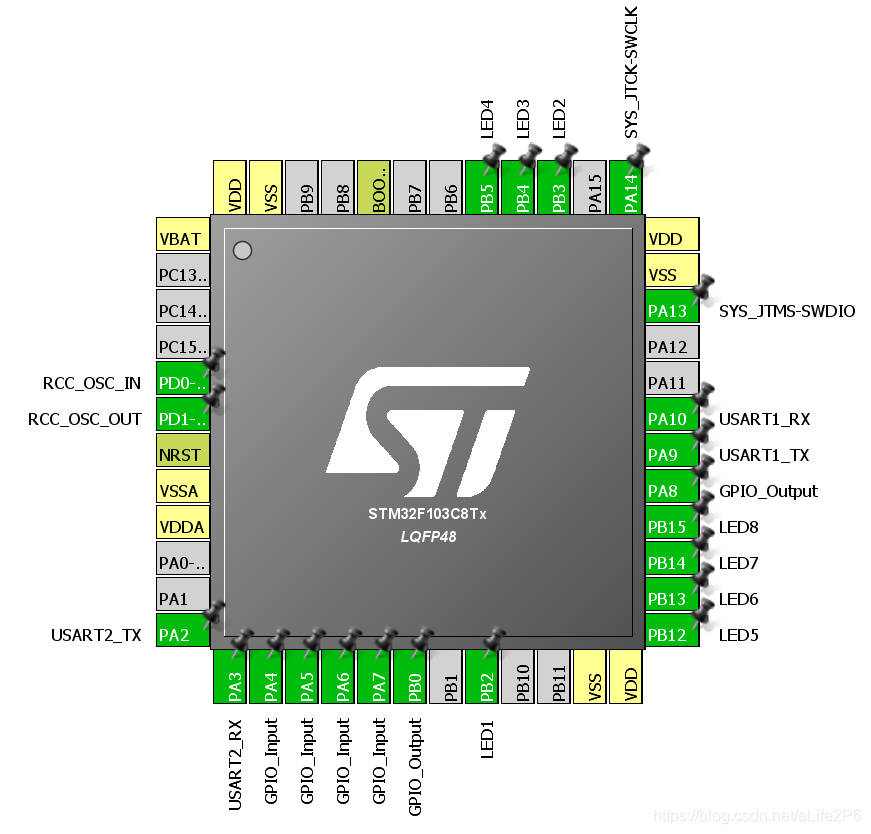

我有个实验板，采用STM32F103C8T6，引脚分配见下图：
其中LED1、LED3--LED8都输出正常，就是LED2不受控。怀疑和JTAG的复用有关系，但始终没找到。
后经同事点拨，说我的时钟配置有问题，我原来的配置函数如下：
void RCC_Configuration(void)
{
// 使用了PORT_A 和 PORT_B 的 GPIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);
//启动AFIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
// 禁用JTAG
// PB3 PB4 PA15 可用作 GPIO, 仅用PA13作为 SWDIO和PA14作为SWCLK
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
}
只需改变语句位置，LED2正常。修改后的函数如下：
void RCC_Configuration(void)
{
//启动AFIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENAB
