自己买了正点原子核心板, 准备自己做一块底板出来

1 关键点

和单片机一样, 最关键是把最小系统弄出来, 因此就知道对imx6ul来说最小系统是什么

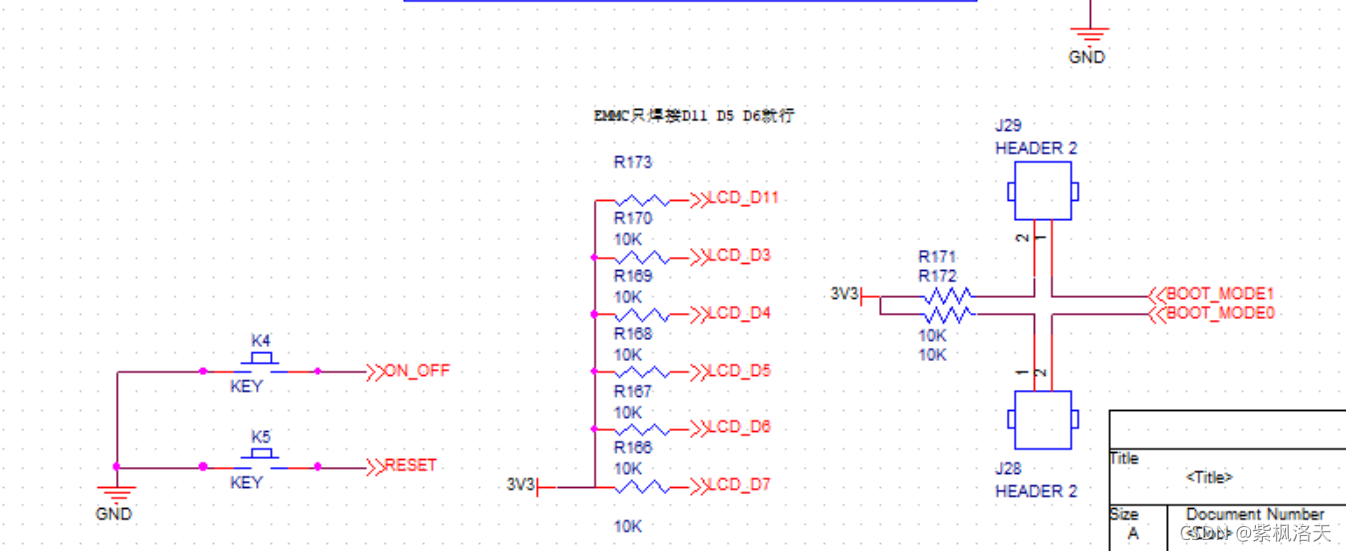

1 boot启动

imx6ul需要从USB启动烧录,或者从EMMC nand启动, 因此对gpio的配置比较中重要,  正点原子的lcd需要区分不同的屏幕,因此R7 G7 B7和启动配置有干扰,因此必须用正点原子给的参考图, 否则只有修改设备树,强制让屏幕以某个分辨率启动

2 启动时序PMIC_ON_REQ

Imx6需要上电时序, 因此先核心板上电, 然后核心板把PMIC_ON_REQ这个IO口拉高,来实现底板的上电

2 电源电路

通过USB输入5V电源,一部分给核心板和其他器件用.  另一部分给摄像头和wifi用

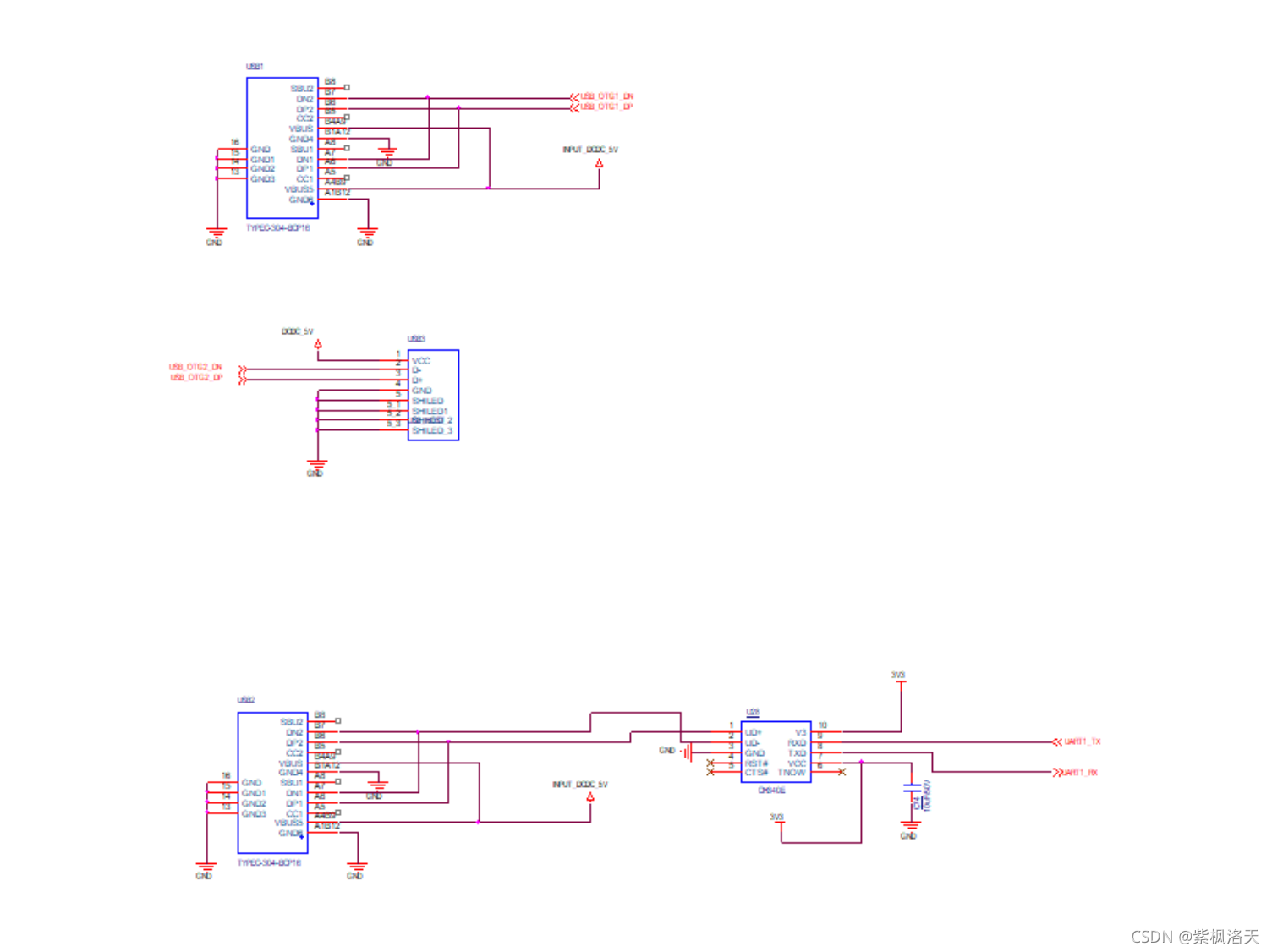

3 USB电路

 一路usb otg, ID 线拉高, 因此就是设备

另一条usb当作host

用ch340e当作usb转串口, 记住最好用内部3,3V供电,同时加10uf的电容.  不然因为Imx6电源波动太大, 让串口自动复位了

 3 BOOT电路

根据自己的emmc或者nand来选择
