三路LED驱动器支持高效调光

采用🟥4mmm× 5mm QFN 封装的三路LED驱动器，支持降压、升压或升降压模式的LCD背光，并提供3000:1 PWM调光比

简介

通过集成三个独立的LED驱动器，LT3496提供了一种高效、紧凑且成本效益高的解决方案，用于驱动多串LED。这三个驱动器均具有独立的开关控制和PWM调光控制，可驱动不同数量或类型的LED。高边电流检测和用于PMOS LED断开的内置栅极驱动器，使LT3496能够在降压、升压、SEPIC或升降压模式下工作，并实现高达3000:1的真彩色PWM调光比。

LT3496🟥采用单个🟥4mmm××5mmmQFNN或或FE28封装。每个驱动器的效率可超过过95%。

集成PMOS驱动器将PWM调光比提高至3000:1

高PWM调光比在许多显示应用中至关重要，尤其是在高端LCD面板中。但需要注意的是，不同供应商对调光比的定义可能有所不同。在比较调光比时，应密切关注PWM调光频率以及在不同PWM占空比下LED平均电流的线性度。例如， LT3496可在100Hz PWM频率下实现高达3000:11PWM调光比，该频率足够高，可确保在整个调光范围内显示无闪烁。

降压模式电路驱动三个500mA LED串

图287.1显示了一个三路降压模式LED驱动器。每个通道为其LED提供500mA的电流。根据LED类型的不同，每串可包含8到12个LED。2.1MHz开关频率通过使用低剖面电感和电容，最大限度地减小了方案尺寸。整个电路的尺寸小于16mm×16mm，最大高度为1.5mm。

驱动器始终需要在输出端配备过压保护电路以实现开路LED保护。

升降压模式电路可承受负载突变事件

在汽车应用中，负载突降是一种IC需要承受40V瞬态的工况。在此类应用中，LED串的电压通常位于8V至40V输入电压范围的中间，因此需要降压‐升压模式。

对于LT3496降压模式驱动器，效率可超过95%。通过移除M1、M2和M3，可以进一步减少元件数量。然而，缺少这些MOSFET时，调光比会下降。为了提高效率，应从3.3V或5V电源为VIN引脚提供偏置。LED的能量由PVIN提供。图287.1中省略了过压保护。图287.1。

升压模式电路驱动三个200mA LED串

在升降压电路中，开关电压是输入电压和LED电压之和。因此，必须在输入电压变得过高之前关闭内部电源开关。图图287.4🟥中的图🟥287.4LT3496电路驱动四个LED，每通道200mA。该电路监测肖特基二极管阴极电压（VSC）。当V SC超过38V时，过压保护逻辑将关闭主开关，防止开关电压进一步升高。由于没有任何IC引脚承受绝对最大电压，该电路能够在负载突降事件中幸存下来。

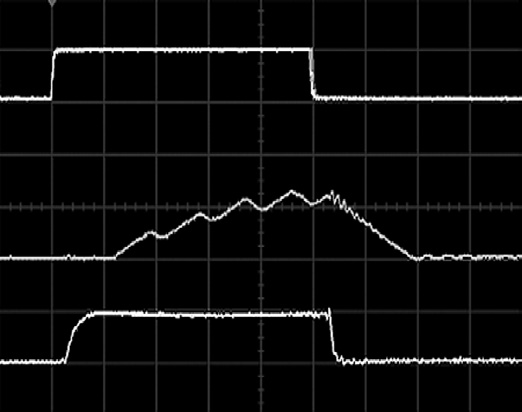

图287.2显示了一款三路升压模式驱动器，可从稳压的12V电源向每个LED串提供200mA电流。图287.3展示了该电路出色的PWM调光性能。LED电流在500纳秒内达到设定的200mA。该电路在2.1MHz开关频率下的效率为90%。与降压模式驱动器不同，升压模式和升降压模式

结论

多输出LED驱动器（如LT3496）具有出色的电流匹配、效率和节省空间的优势。其可在降压、升压或升降压模式下运行的灵活性，使LT3496适用于多种严苛应用。
