UML活动图分析及用例生成实例

1 背景

UML活动图（Activity Diagram）用于描述系统、软件工作流程，能够表达并发、循环、分支等结构，是一种常见的设计输出。

相比基于自然语言的设计文档，活动图具有更好的结构化程度。这使得可以对活动图进行程序化分析，实现设计检查、场景分析、测试用例生成等功能。

本文通过一个活动图实例，给出OneLogic的部分分析结果。

2 分析目标

通过对活动图的分析，希望获得如下结果：

（1）检查活动图中的设计缺陷；

（2）分析活动图属性，包括调用关系、路径估计等；

（3）给出覆盖活动图分支的路径集；

（4）生成测试用例集，能够支持软件及系统测试；

3 实例

本文对上述UML活动图进行分析。

该活动图的基本流程为：

（1）接收指令消息；

（2）根据指令进入不同分支，执行处理过程；

（3）发送数据消息；

该活动图包含如下特征结构。

3.1 并发

活动图的一个关键特点是表达并发。本实例包含了两个并发结构。

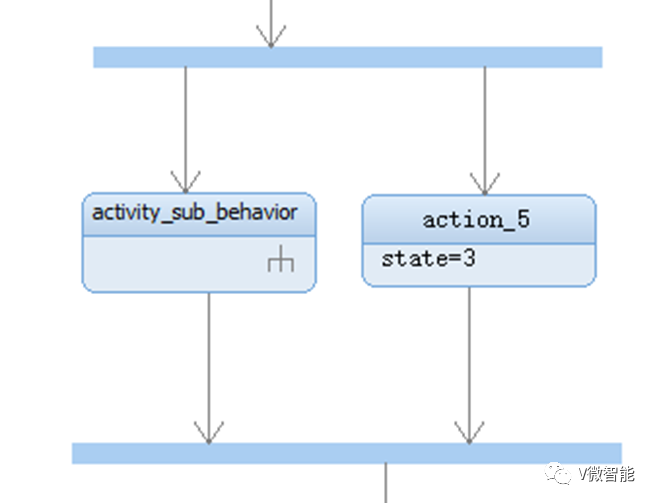

第一个为常见的并发结构，两个活动流相互独立，起始于同一个Fork节点，结束于同一个Join节点。

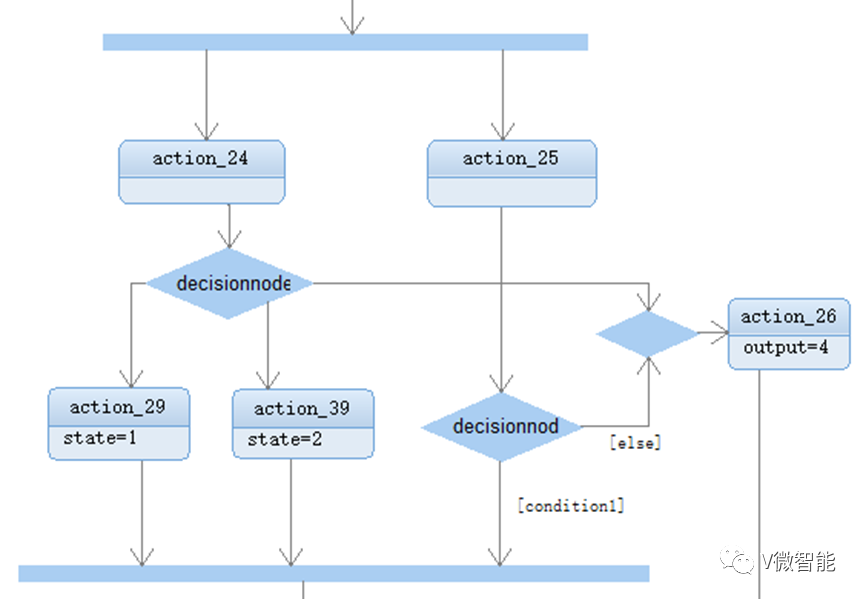

第二个并发结构则更为复杂，并发的活动流之间存在耦合。在后续分析可见该并发结构还存在死锁。

3.2 循环结构

指令cmd == 1将进入如下的循环结构。对循环结构，在用例中也应构造激励条件，以实现对各个边的覆盖。
