UML软件建模教程实验七活动图实例

实验七 活动图实例

一、实验目的

1．掌握活动图基本要素

2．掌握用例和活动图之间的管理

3．了解何时使用活动图

二、实验条件

   计算机一台，windows操作系统，rational rose或visio软件（2003-2023版）

三、实验原理及内容

活动图表示在处理某个活动时，两个或者更多类对象之间的过程控制流。活动图可用于在业务单元的级别上对更高级别的业务过程进行建模，或者对低级别的内部类操作进行建模。根据我的经验，活动图最适合用于对较高级别的过程建模，比如公司当前在如何运作业务，或者业务如何运作等。这是因为与序列图相比，活动图在表示上"不够技术性的"，但有业务头脑的人们往往能够更快速地理解它们。

活动图的符号集与状态图中使用的符号集类似。像状态图一样，活动图也从一个连接到初始活动的实心圆开始。活动是通过一个圆角矩形（活动的名称包含在其内）来表示的。活动可以通过转换线段连接到其他活动，或者连接到判断点，这些判断点连接到由判断点的条件所保护的不同活动。结束过程的活动连接到一个终止点（就像在状态图中一样）。作为一种选择，活动可以分组为泳道（swimlane），泳道用于表示实际执行活动的对象，如图所示。

1.创建活动图（

(1) 用于分析系统业务：在浏览器中右击Use Case视图，选择new→activity diagram。

(2) 用于显示用例中的事件流：在浏览器中选中某个用例，然后右击这个用例，选择new→activity diagram。

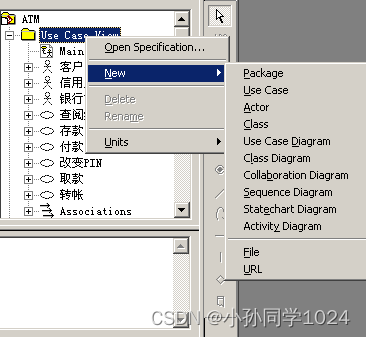

图7.1 创建活动图

2.增加泳道

泳道是框图里的竖段，包含特定人员或组织要进行的所有活动。可以把框图分为多个泳道，每个泳道对应每个人员或组织。

在工具栏选择swimlane按钮，然后单击框图增加泳道，最后用人员或组织给泳道命名。

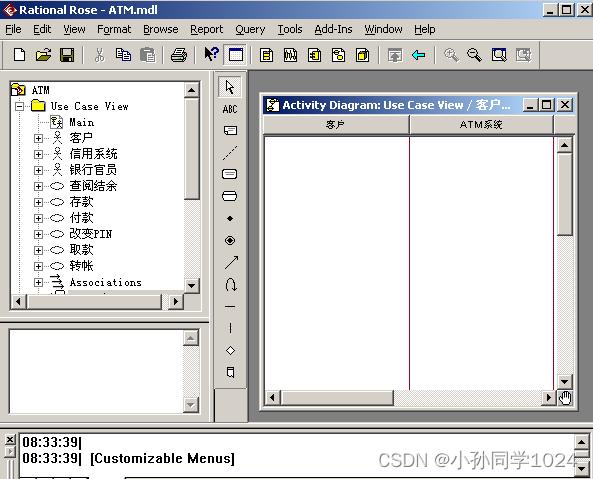

图7.2增加泳道

3.增加活动并设置活动的顺序

（1）在工具栏中选择Activity 按钮，单击活动图增加活动，命名活动。

（2）在工具栏中选择Transition按钮，把箭头从一个活动拖向另一个活动。

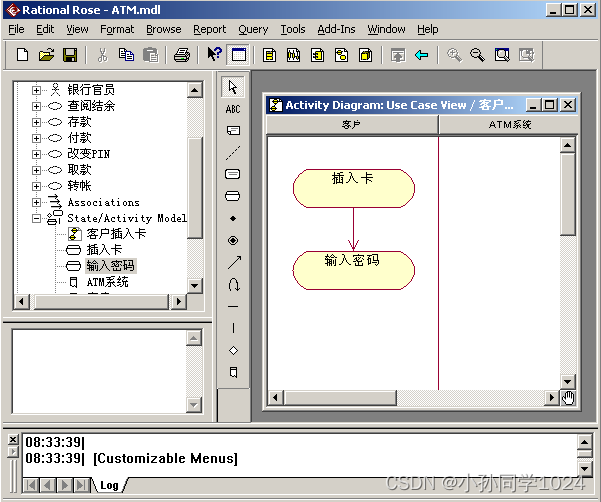

图7.3：增加活动

4.增加同步

（1）选择synchronization工具栏按钮，单击框图来增加同步棒。

（2）画出从活动到同步棒的交接箭头，表示在这个活动之后开始并行处理。

（3）画出从同步棒到可以并行发生的活动之间的交接箭头。

（4）创建另一同步棒，表示并行处理结束。

（5）画出从同步活动到最后同步棒之间的交接箭头，表示完成所有这些活动之后，停止并行处理。

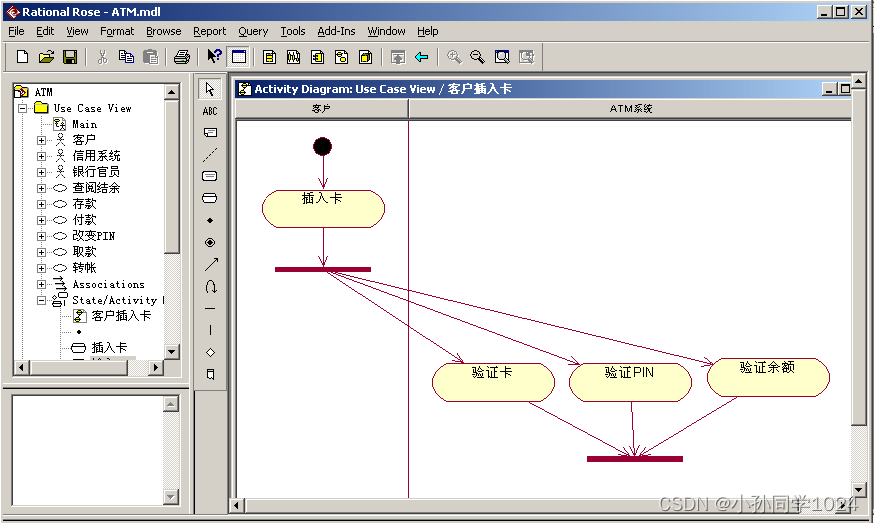

图7.4 增加同步

5.增加决策点

（1）决策点表示可以采取两个或多个不同的路径。从决策到活动的交接箭头要给出保证条件，控制在决策之后采取什么路径。保证条件应该是互斥的。

（2）选择decision工具栏按钮，单击框图增加决策点。

（3）拖动从决策到决策之后可能发生的活动之间的交接,双击交接，打开“detail”选项卡，在Guard Condition字段中写入保证条件。

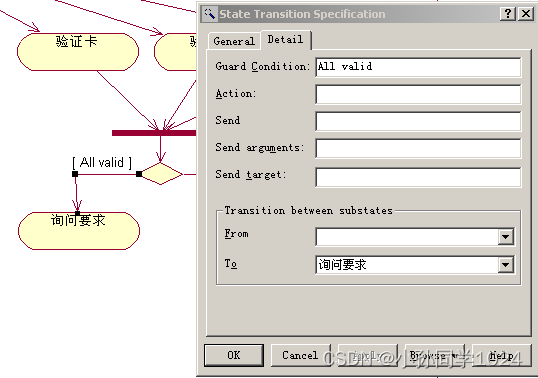

图7.5 增加决策点

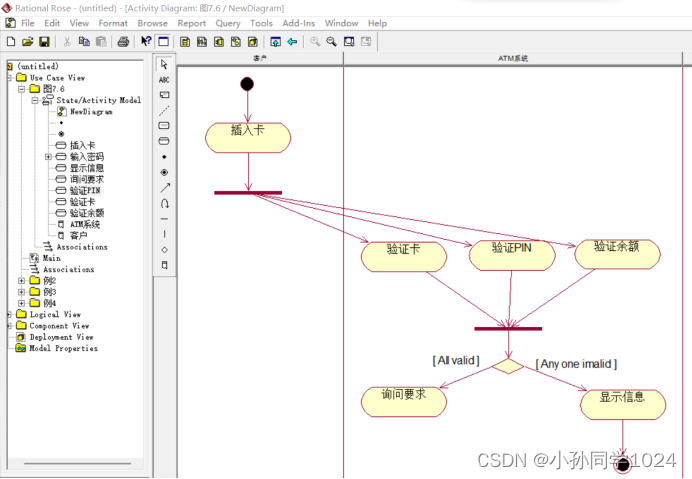

图7.6 插入卡活动图

例2：画图书管理过程中“删除读者信息”的活动图

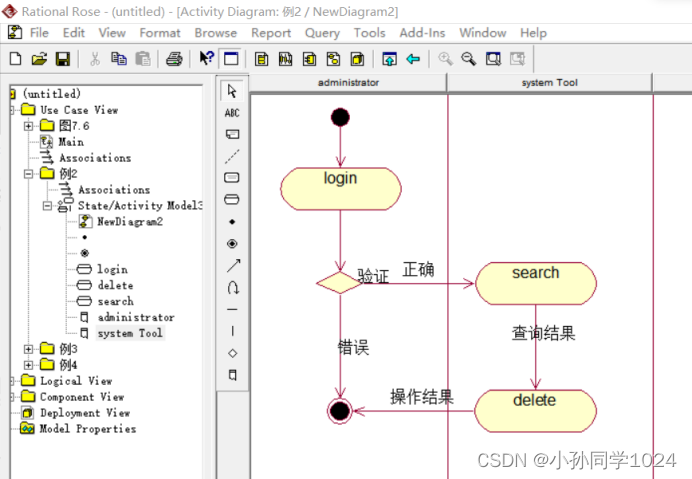

图7.7 例2活动图

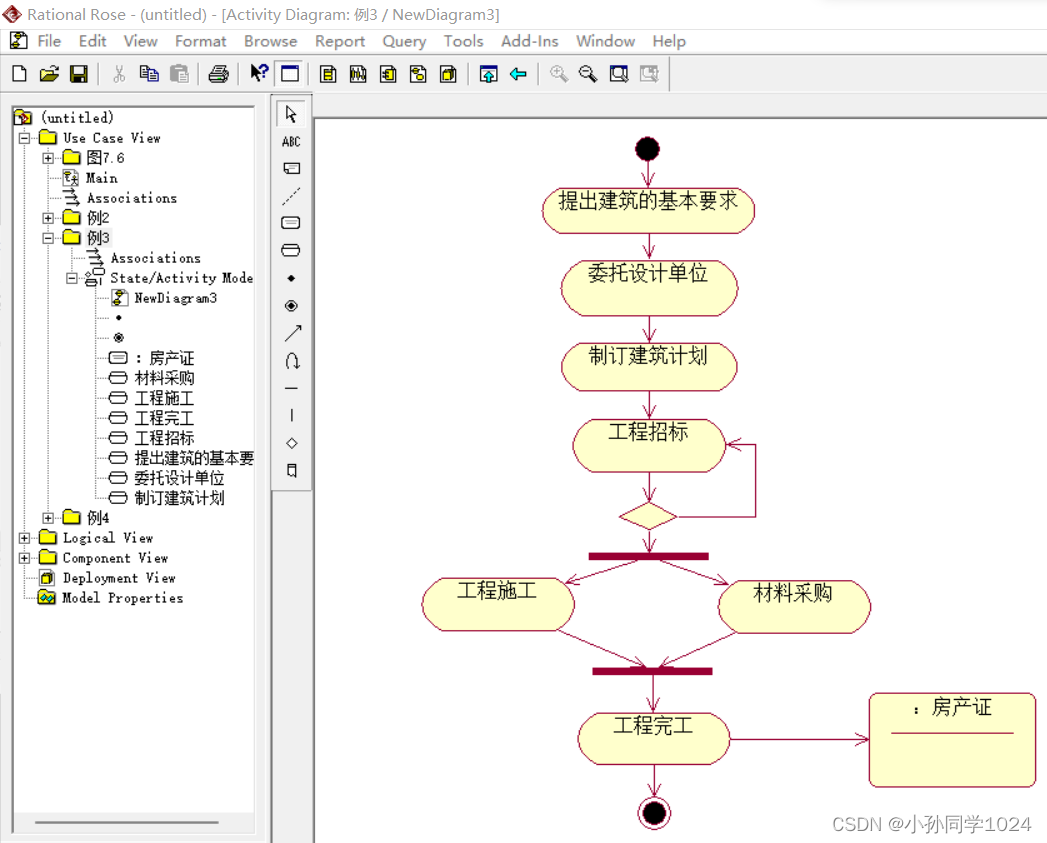

例3：

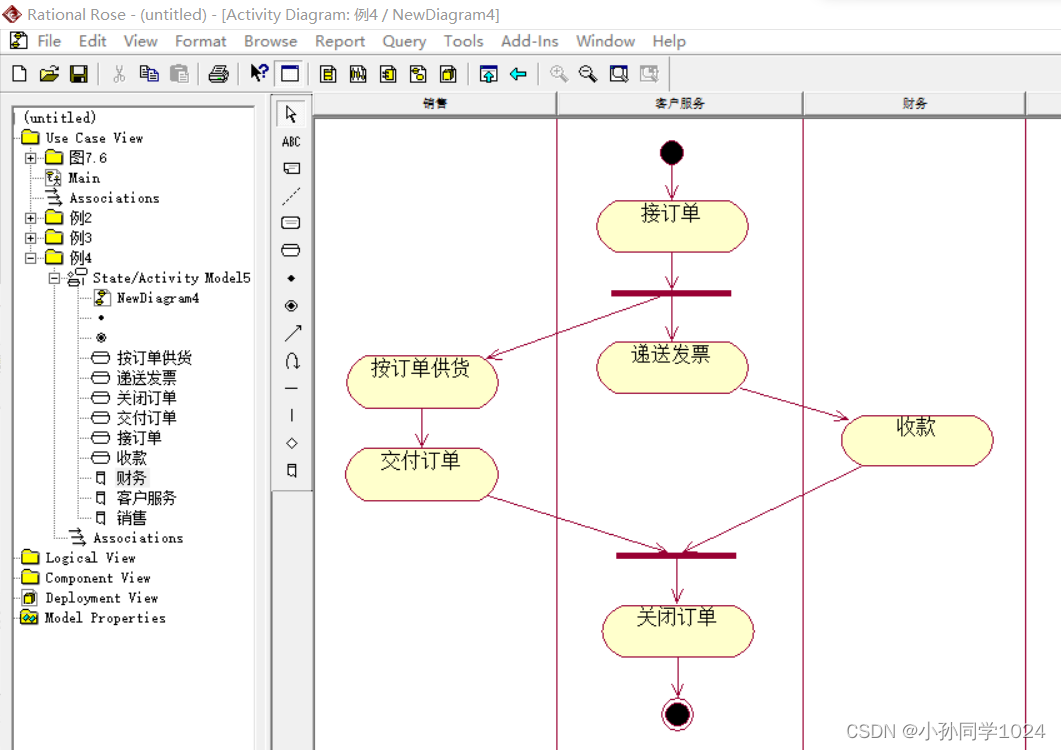

例4：

三、实验思考题

1 请简述状态图、活动图的区别。

（1）状态图是描述某一对象的状态转化的，它主要是展示的是对象的状态。描述的是一个对象的事情。从状态图中我们可以看出，对象在接受了事件刺激后，会做出什么样的反应。

（2）活动图是描述系统在执行某一用例时的具体步骤的，它主要表现的是系统的动作，描述的是整个系统的事情。

2 请简述增加同步功能的过程。

（1）选择synchronization工具栏按钮，单击框图来增加同步棒。

（2）画出从活动到同步棒的交接箭头，表示在这个活动之后开始并行处理。

（3）画出从同步棒到可以并行发生的活动之间的交接箭头。

（4）创建另一同步棒，表示并行处理结束。

（5）画出从同步活动到最后同步棒之间的交接箭头，表示完成所有这些活动之后，停止并行处理。

3 实验例题完成后，将截图粘贴到实验报告中
