本文介绍了如何使用UML活动图来描绘员工上下班考勤系统的上班打卡用例。活动图详细展示了从员工到达打卡点到成功记录考勤的整个过程，包括可能的动作流、条件判断、并发行为和流程细节。通过这种方式，可以清晰地理解打卡系统的内部工作逻辑。

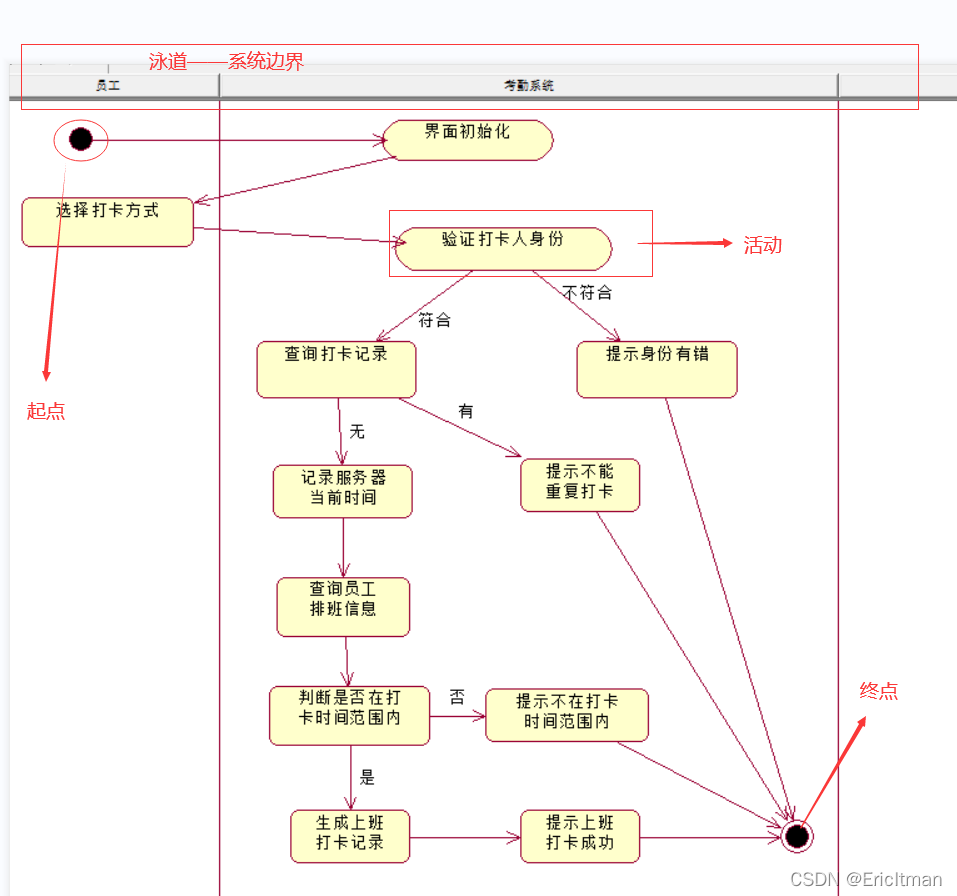

实例：员工上下班考勤系统中有一个用例为上班打卡，请完成上班打卡的活动图？
一、活动图的概述
1.定义：活动图是一种动态行为图，主要描述某一方法、用例的内部行为，表示某一活动对象的行为顺序关系，在UML中指某个用例的活动图。
2.组成：活动、动作流、条件（控制点和决策点）、并发（分叉和汇合）、泳道、起始点。
二、活动（Activity）：活动图的基本单位。
活动可以分解成其他子活动或动作；
活动的内部活动可以用另一个活动图来表示；

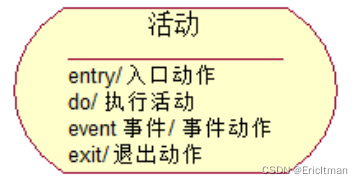

活动可以有入口动作和出口动作，还可以有内部转移；
