摘要： 华为 CANN 作为面向 AI 场景的异构计算架构，其核心价值不仅在于端到端模型的推理，更在于它为开发者提供了“积木式”的高性能算子库 ACLNN。本文将紧扣“特性能力解析推广”的主题，选择“ACLNN 算子的性能优化”这一特性进行深入分析。我们将以“保姆级”指南的形式，实战部署一个最基础的 MatMul（矩阵乘法）算子，带领读者完整体验从张量描述、内存分配、算子调用到结果验证的全过程。本文旨在直观展现 CANN 如何“简化 AI 开发”并“提升计算效率”。

一、引言：为何要“深入分析” ACLNN 算子？

在 AI 实践中，并非所有任务都是一个完整的 ResNet-50 模型。有时，我们需要将多个模型“串联”，或者在模型推理前后加入一些自定义的计算逻辑（比如矩阵乘法）。

这正是 CANN 特性能力解析推广中提到的核心价值之一：“ACLNN 算子的性能优化”。CANN 允许开发者不依赖完整的 .om 模型，而是直接调用其内部已经高度优化的“原子算子”（如 MatMul, Conv2D）。

这套 ACLNN 接口是真正“对应用开发者的支持”：

简化开发：开发者无需关心底层 TIK C++ 实现，CANN 已经提供了最优的“积木”。
提升效率：调用 ACLNN 算子能确保你100%用到了 NPU 的硬件加速能力。

二、环境配置与准备工作

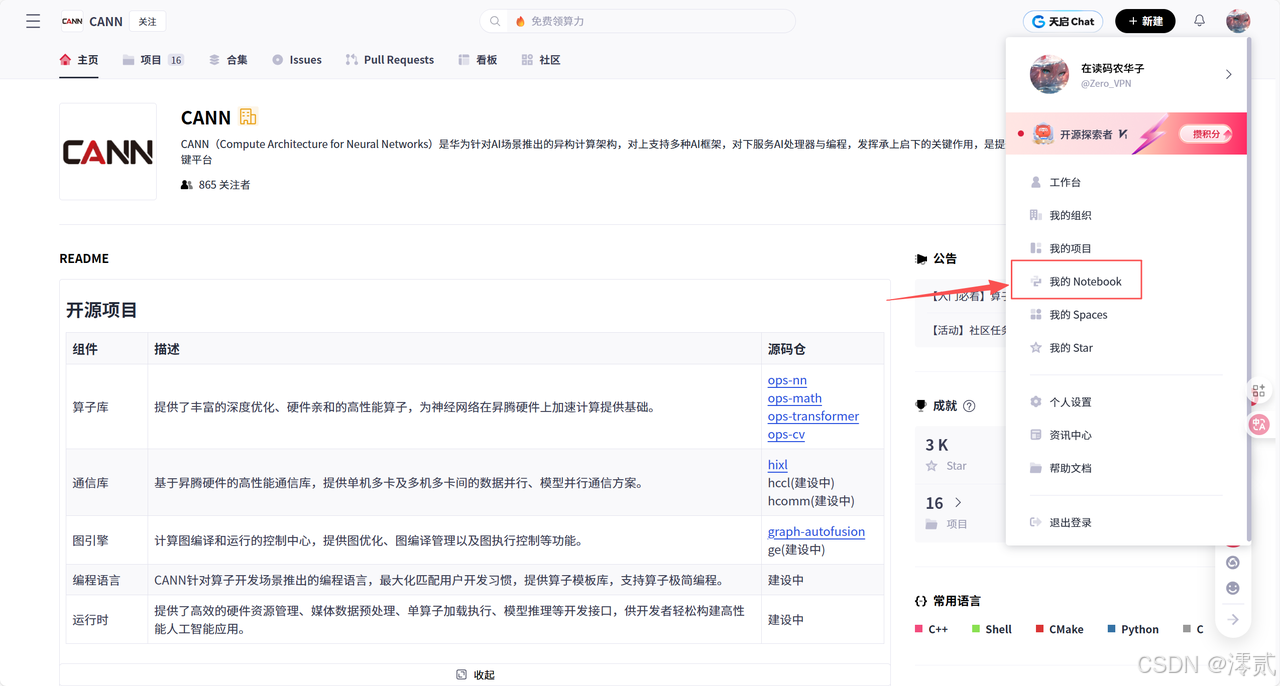

我们的实操环境与之前一致，使用昇腾 AI 社区提供的“云端实验室” Notebook 环境。

在这里插入图片描述

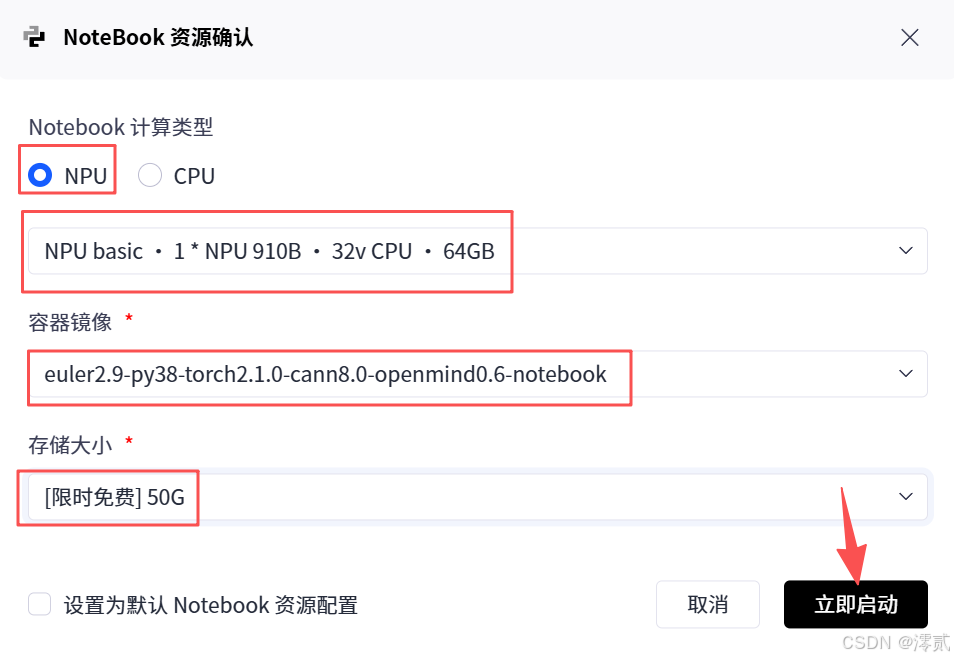

步骤 1：配置并启动 Notebook 环境

计算类型: NPU
容器镜像: euler2.9-py38-torch2.1.0-cann8.0-openmind0.6-notebook
存储大小: [限时免费] 50G
（启动后，你将进入 JupyterLab 实例）

在这里插入图片描述

步骤 2：创建工作目录并新建 Notebook

回到 JupyterLab 的文件浏览器（左侧面板）。
在主目录 (/home/service) 下，新建一个文件夹，命名为 aclnn_matmul_ws。
双击进入 aclnn_matmul_ws 文件夹。

在这里插入图片描述

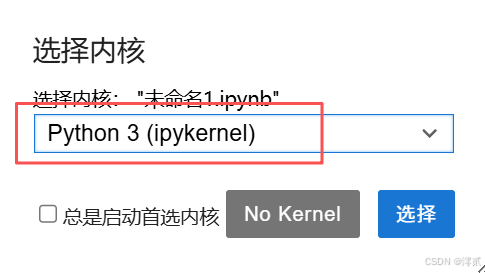

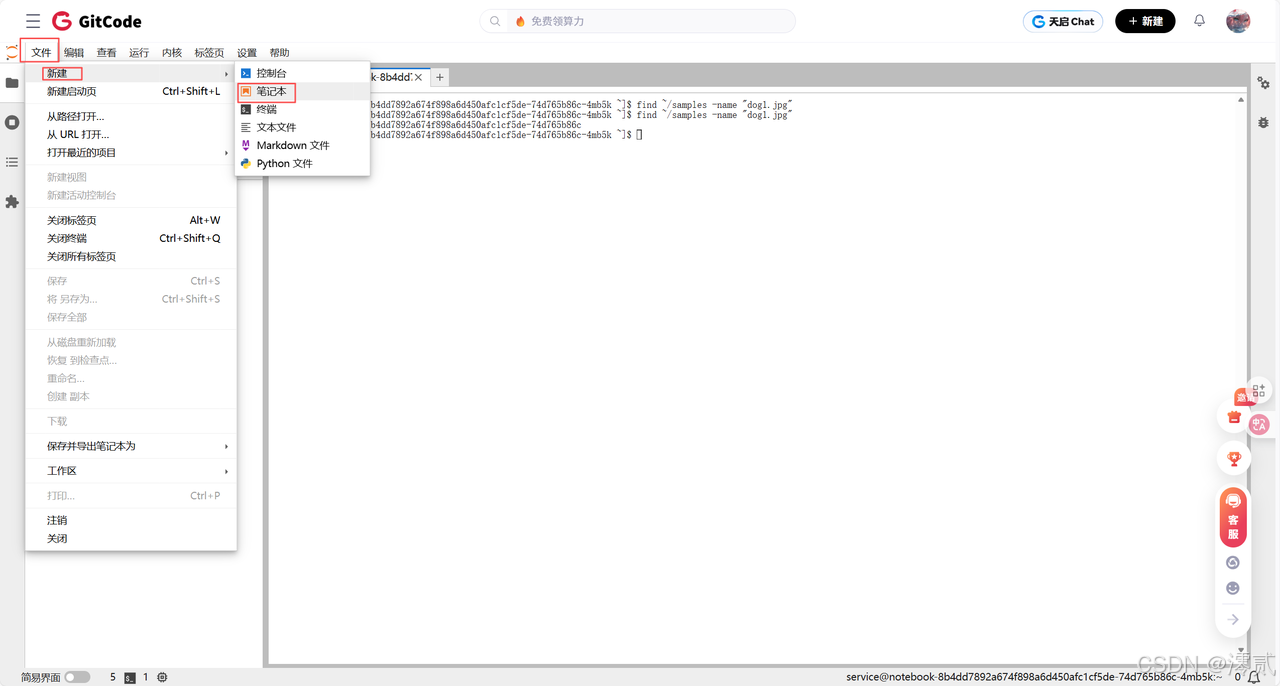

在顶部菜单栏，点击 文件 -> 新建 -> 笔记本。（当提示选择内核时，选择 Python 3）。

在这里插入图片描述

右键点击新创建的 Untitled.ipynb 文件，将其重命名为 my_test_matmul.ipynb。

在这里插入图片描述

三、核心实操：ACLNN 算子调用全流程

现在，双击打开 my_test_matmul.ipynb。你将看到一个可以输入代码的单元格。 （重要提示：请务必在顶部菜单栏点击 Kernel -> Restart Kernel... 重启****内核，然后按顺序 1, 2, 3… 逐个运行！）

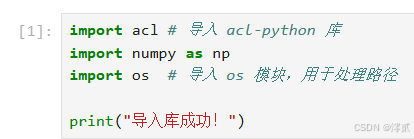

单元格 1：导入必要的库（这和我们之前学到的一样）

import acl # 导入 acl-python 库
import numpy as np
import os  # 导入 os 模块，用于处理路径

print("导入库成功！")

在这里插入图片描述

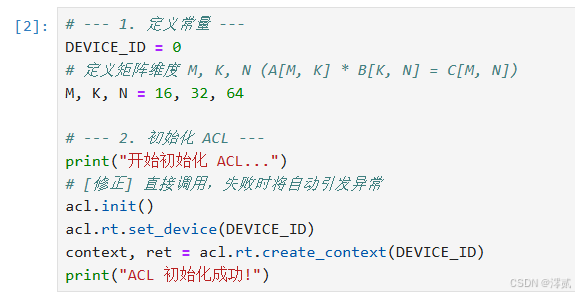

单元格 2：定义常量和 ACL 初始化（我们将初始化和常量定义合并了）

# --- 1. 定义常量 ---
DEVICE_ID = 0
# 定义矩阵维度 M, K, N (A[M, K] * B[K, N] = C[M, N])
M, K, N = 16, 32, 64

# --- 2. 初始化 ACL ---
print("开始初始化 ACL...")
# [修正] 直接调用，失败时将自动引发异常
acl.init()
acl.rt.set_device(DEVICE_ID)
context, ret = acl.rt.create_context(DEVICE_ID)
print("ACL 初始化成功!")

在这里插入图片描述

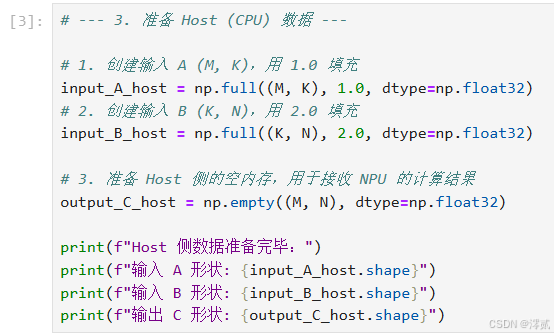

单元格 3：准备 Host (CPU) 侧数据 我们需要在 CPU 上创建两个输入矩阵 A 和 B。

# --- 3. 准备 Host (CPU) 数据 ---

# 1. 创建输入 A (M, K)，用 1.0 填充
input_A_host = np.full((M, K), 1.0, dtype=np.float32)
# 2. 创建输入 B (K, N)，用 2.0 填充
input_B_host = np.full((K, N), 2.0, dtype=np.float32)

# 3. 准备 Host 侧的空内存，用于接收 NPU 的计算结果
output_C_host = np.empty((M, N), dtype=np.float32)

print(f"Host 侧数据准备完毕：")
print(f"输入 A 形状: {input_A_host.shape}")
print(f"输入 B 形状: {input_B_host.shape}")
print(f"输出 C 形状: {output_C_host.shape}")

在这里插入图片描述

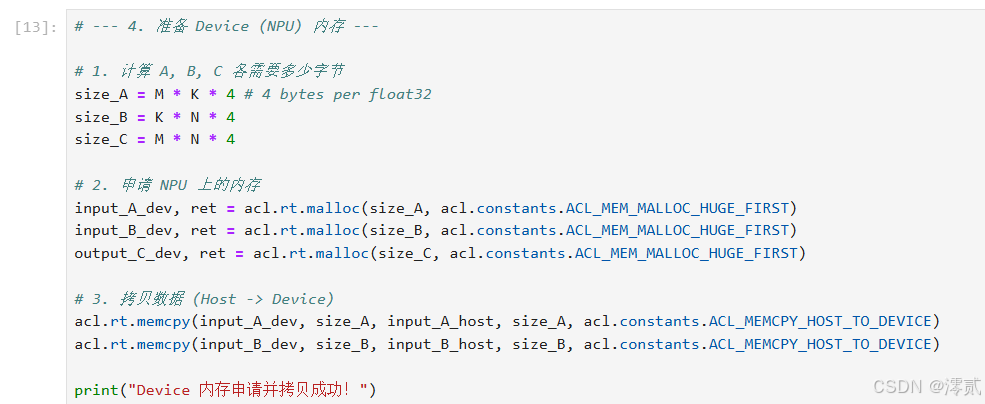

单元格 4：准备 Device (NPU) 侧****内存 我们需要在 NPU 上申请三块内存，并把 A 和 B 拷贝上去。

# --- 4. 准备 Device (NPU) 内存 ---

# 1. 计算 A, B, C 各需要多少字节
size_A = M * K * 4 # 4 bytes per float32
size_B = K * N * 4
size_C = M * N * 4

# 2. 申请 NPU 上的内存
input_A_dev, ret = acl.rt.malloc(size_A, acl.constants.ACL_MEM_MALLOC_HUGE_FIRST)
input_B_dev, ret = acl.rt.malloc(size_B, acl.constants.ACL_MEM_MALLOC_HUGE_FIRST)
output_C_dev, ret = acl.rt.malloc(size_C, acl.constants.ACL_MEM_MALLOC_HUGE_FIRST)

# 3. 拷贝数据 (Host -> Device)
acl.rt.memcpy(input_A_dev, size_A, input_A_host, size_A, acl.constants.ACL_MEMCPY_HOST_TO_DEVICE)
acl.rt.memcpy(input_B_dev, size_B, input_B_host, size_B, acl.constants.ACL_MEMCPY_HOST_TO_DEVICE)

print("Device 内存申请并拷贝成功！")

在这里插入图片描述

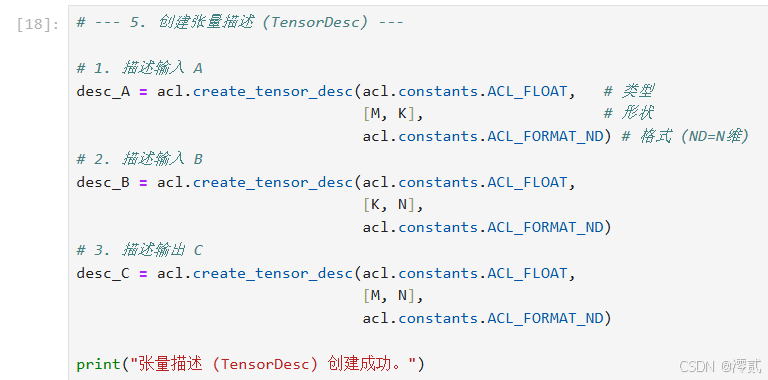

单元格 5：(特性解析) 描述****张量 (TensorDesc) 这是调用 ACLNN 算子的核心。我们必须先“描述”我们的数据（形状、类型），CANN 才能知道如何调度资源。

# --- 5. 创建张量描述 (TensorDesc) ---

# 1. 描述输入 A
desc_A = acl.create_tensor_desc(acl.constants.ACL_FLOAT,   # 类型
                                [M, K],                    # 形状
                                acl.constants.ACL_FORMAT_ND) # 格式 (ND=N维)
# 2. 描述输入 B
desc_B = acl.create_tensor_desc(acl.constants.ACL_FLOAT,
                                [K, N],
                                acl.constants.ACL_FORMAT_ND)
# 3. 描述输出 C
desc_C = acl.create_tensor_desc(acl.constants.ACL_FLOAT,
                                [M, N],
                                acl.constants.ACL_FORMAT_ND)

print("张量描述 (TensorDesc) 创建成功。")

在这里插入图片描述

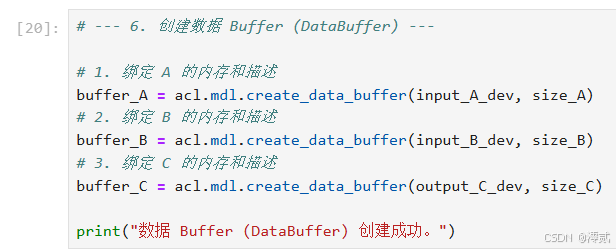

单元格 6：(特性解析) 准备数据 BufferDataBuffer 是 NPU 内存（_dev）和“描述”（_desc）的“粘合剂”。

# --- 6. 创建数据 Buffer (DataBuffer) ---

# 1. 绑定 A 的内存和描述
buffer_A = acl.mdl.create_data_buffer(input_A_dev, size_A)
# 2. 绑定 B 的内存和描述
buffer_B = acl.mdl.create_data_buffer(input_B_dev, size_B)
# 3. 绑定 C 的内存和描述
buffer_C = acl.mdl.create_data_buffer(output_C_dev, size_C)

print("数据 Buffer (DataBuffer) 创建成功。")

在这里插入图片描述

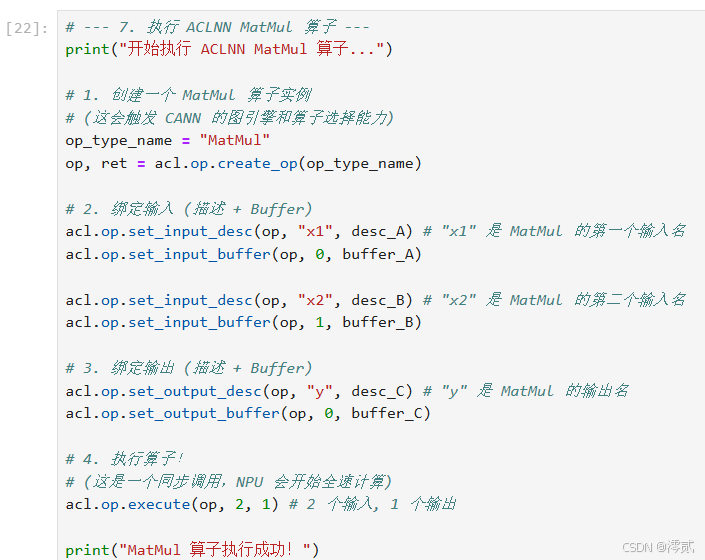

单元格 7：(核心) 执行 ACLNN 算子 MatMul 我们不加载模型，而是直接创建并执行一个 MatMul 算子。

# --- 7. 执行 ACLNN MatMul 算子 ---
print("开始执行 ACLNN MatMul 算子...")

# 1. 创建一个 MatMul 算子实例
# (这会触发 CANN 的图引擎和算子选择能力)
op_type_name = "MatMul"
op, ret = acl.op.create_op(op_type_name)

# 2. 绑定输入 (描述 + Buffer)
acl.op.set_input_desc(op, "x1", desc_A) # "x1" 是 MatMul 的第一个输入名
acl.op.set_input_buffer(op, 0, buffer_A)

acl.op.set_input_desc(op, "x2", desc_B) # "x2" 是 MatMul 的第二个输入名
acl.op.set_input_buffer(op, 1, buffer_B)

# 3. 绑定输出 (描述 + Buffer)
acl.op.set_output_desc(op, "y", desc_C) # "y" 是 MatMul 的输出名
acl.op.set_output_buffer(op, 0, buffer_C)

# 4. 执行算子！
# (这是一个同步调用，NPU 会开始全速计算)
acl.op.execute(op, 2, 1) # 2 个输入, 1 个输出

print("MatMul 算子执行成功！")

在这里插入图片描述

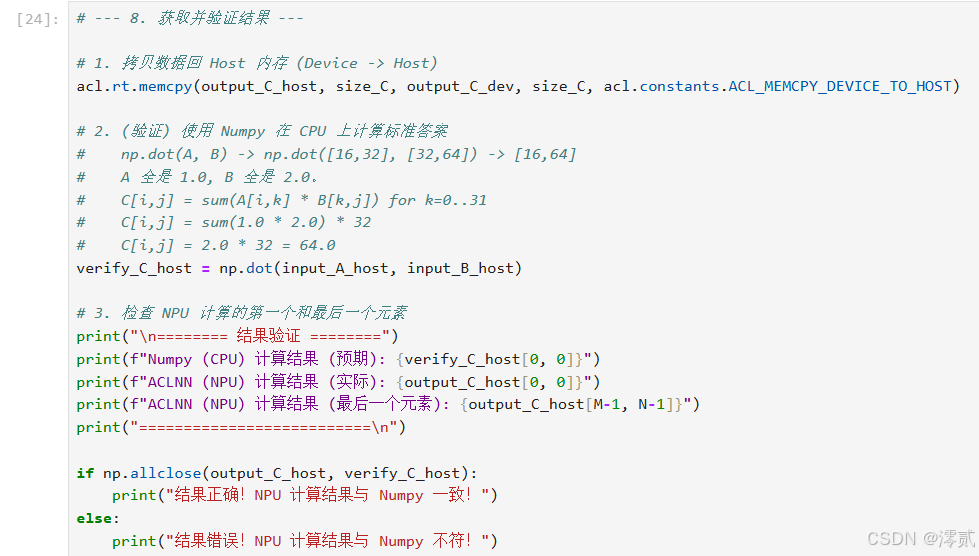

单元格 8：获取并验证结果 我们把 NPU 计算的结果 C 拿回 CPU，并与 Numpy 的计算结果进行对比。

# --- 8. 获取并验证结果 ---

# 1. 拷贝数据回 Host 内存 (Device -> Host)
acl.rt.memcpy(output_C_host, size_C, output_C_dev, size_C, acl.constants.ACL_MEMCPY_DEVICE_TO_HOST)

# 2. (验证) 使用 Numpy 在 CPU 上计算标准答案
#    np.dot(A, B) -> np.dot([16,32], [32,64]) -> [16,64]
#    A 全是 1.0, B 全是 2.0。
#    C[i,j] = sum(A[i,k] * B[k,j]) for k=0..31
#    C[i,j] = sum(1.0 * 2.0) * 32
#    C[i,j] = 2.0 * 32 = 64.0
verify_C_host = np.dot(input_A_host, input_B_host)

# 3. 检查 NPU 计算的第一个和最后一个元素
print("\n======== 结果验证 ========")
print(f"Numpy (CPU) 计算结果 (预期): {verify_C_host[0, 0]}")
print(f"ACLNN (NPU) 计算结果 (实际): {output_C_host[0, 0]}")
print(f"ACLNN (NPU) 计算结果 (最后一个元素): {output_C_host[M-1, N-1]}")
print("==========================\n")

if np.allclose(output_C_host, verify_C_host):
    print("结果正确！NPU 计算结果与 Numpy 一致！")
else:
    print("结果错误！NPU 计算结果与 Numpy 不符！")

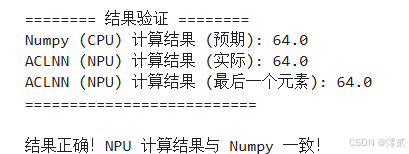

执行这个单元格，你将看到 NPU 算出的结果 (64.0) 与 Numpy 算出的结果 (64.0) 完全一致！
在这里插入图片描述

在这里插入图片描述

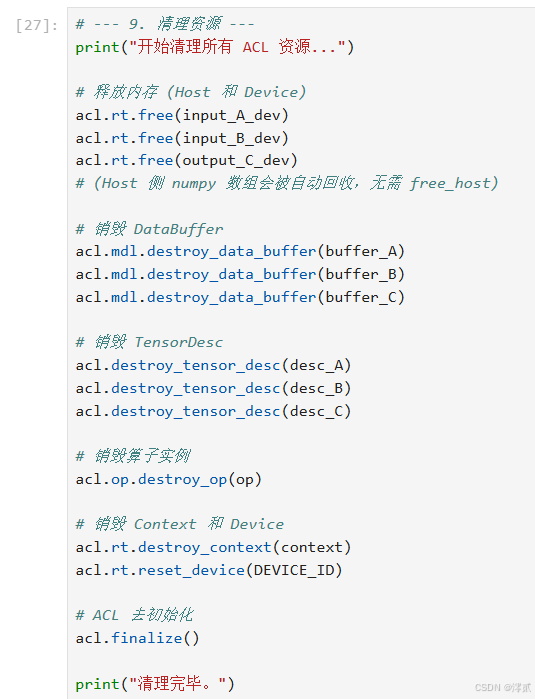

单元格 9：清理所有资源（非常重要）（这和我们之前学到的一样，但增加了对 Desc 和 Op 的销毁）

# --- 9. 清理资源 ---
print("开始清理所有 ACL 资源...")

# 释放内存 (Host 和 Device)
acl.rt.free(input_A_dev)
acl.rt.free(input_B_dev)
acl.rt.free(output_C_dev)
# (Host 侧 numpy 数组会被自动回收，无需 free_host)

# 销毁 DataBuffer
acl.mdl.destroy_data_buffer(buffer_A)
acl.mdl.destroy_data_buffer(buffer_B)
acl.mdl.destroy_data_buffer(buffer_C)

# 销毁 TensorDesc
acl.destroy_tensor_desc(desc_A)
acl.destroy_tensor_desc(desc_B)
acl.destroy_tensor_desc(desc_C)

# 销毁算子实例
acl.op.destroy_op(op)

# 销毁 Context 和 Device
acl.rt.destroy_context(context)
acl.rt.reset_device(DEVICE_ID)

# ACL 去初始化
acl.finalize()

print("清理完毕。")

在这里插入图片描述

四、特性解析与总结

通过以上实操，我们没有使用任何 .om 模型，而是从 0 到 1 成功调用了一个高性能的 ACLNN 算子。

“ACLNN 算子的性能优化”：
1. 解析 (单元格 7)： 我们只调用了 acl.op.create_op("MatMul")。CANN 的图引擎（**Graph Engine） 在幕后自动启动，它会检查我们的 NPU 型号，然后从 ACLNN 库中自动选择一个针对该 NPU 优化得最好的** MatMul 内核来执行。我们无需关心底层的 TIK C++ 实现，也能 100% “释放硬件潜能”。
“ACL 接口的资源调度”：
1. 解析 (单元格 5)： acl.create_tensor_desc 就是“资源调度”的核心体现。我们通过“描述”数据的形状（[M, K]）和类型（ACL_FLOAT），CANN 就能“预知”需要分配多少计算资源和内存资源。这是一种非常高效和精确的资源管理方式。
“简化 AI 开发” & “对应用开发者的支持”：
1. 解析 (全流程)： 相比自定义 TIK 算子（太难）和推理完整模型（太死板），ACLNN 算子提供了一个完美的“中间态”。开发者可以像玩“乐高积木”一样，用 Python 自由组合这些高性能的 ACLNN 算子（MatMul, Add, ReLU…），快速搭建出自定义的 AI 应用，这极大地“简化”了开发。
