DDR3的一些基本知识

一、关于DDR

DDR3全名Double Data Rata SDRAM，目前已经更新到第六代，但是第五代与第六代还没在市场上营销。市面上以DDR3以及DDR3居多（目前本人用的VC709是DDR3），DDR的前身是SDRAM，最大的不同在于前者是差分，后者是单端。其他DDR的迭代主要是传输速率，工作电压，功耗等不同。

二、一些基本参数的理解

DDR3知识大全 - CNZHIQIANG - 博客园c

此文章对于DDR3的基本知识有一个很好的理解作用，其中包括了一些关键参数读写时序，如tRCD，CL,AL,tRC等等。下面我将列举一下较为重要的参数，方便以后复习。

ODT：DDR2以上的数据信号才有，将端电阻放到了芯片内部，后面在配置MIG IP核的时候，会有这个相关参数的配置，目前了解还不够深，后面在来补充。

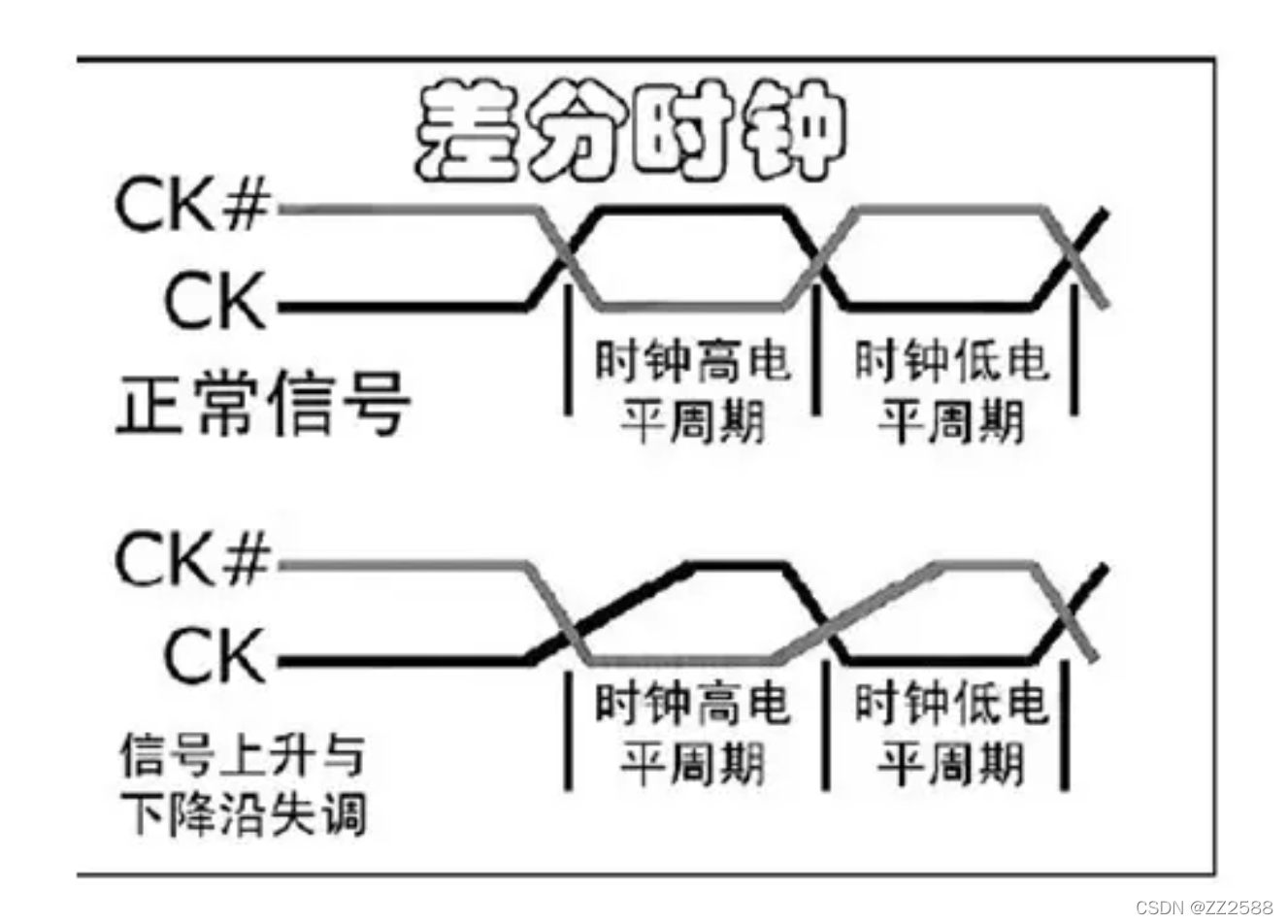

CK/CKN:差分时钟，高速设计中的必备，由于DDR3是边沿读写，所以传输周期缩短了一半，要保证数据传输的稳定，这就对时钟有较高的要求，下面这张图就很好理解。

 DQS/DQSN(数据选通脉冲)：每8bitDDR芯片就有一个DQS信号线，双向
