quartus II逻辑分析仪的使用

quartus II逻辑分析仪在逻辑调试中有很大的作用，可以帮助开发人员抓住很多示波器无法获取的中间寄存器信号。

具体使用方法点击tools》signaltap II logic analyzer

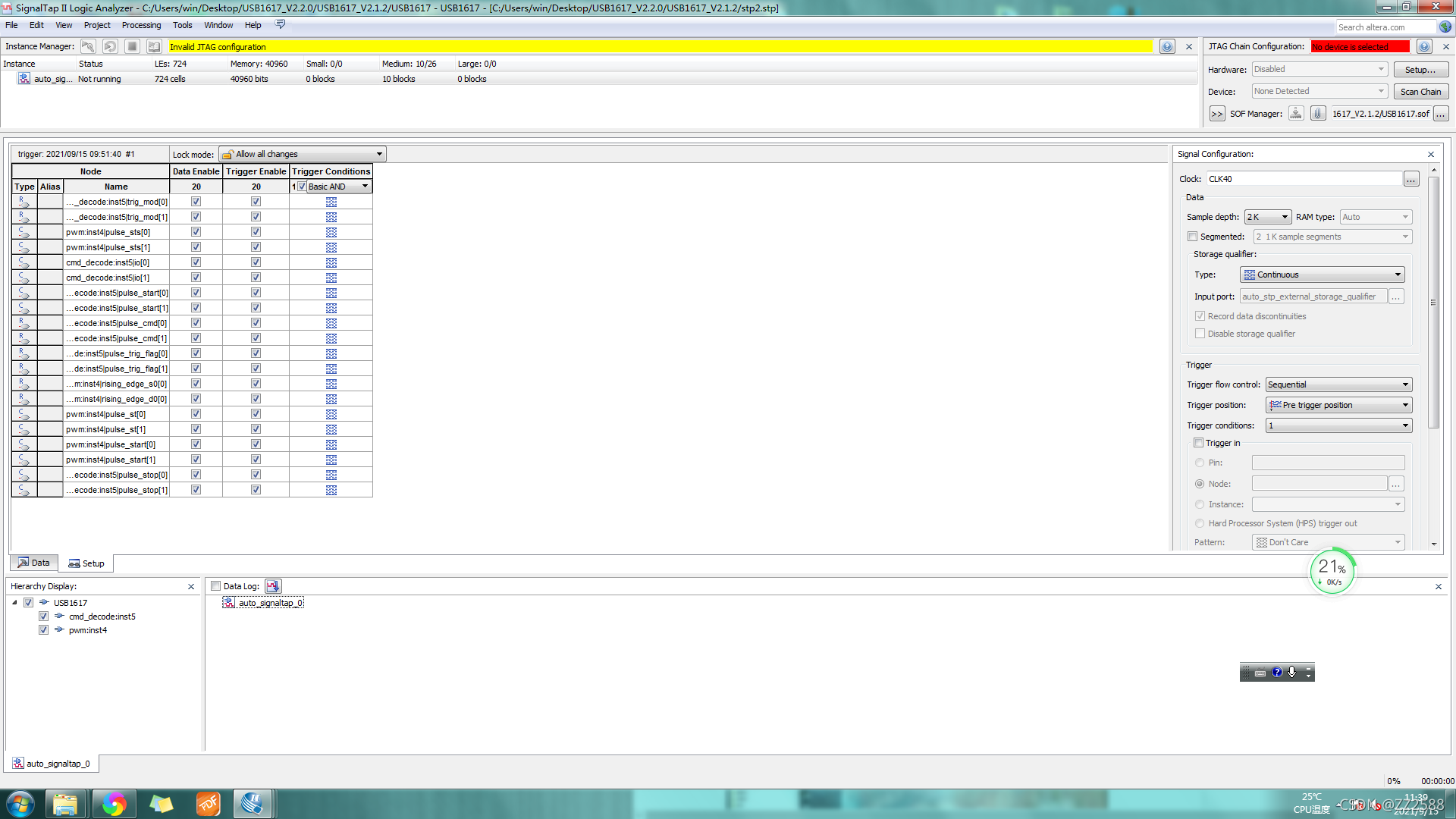

打开界面如图

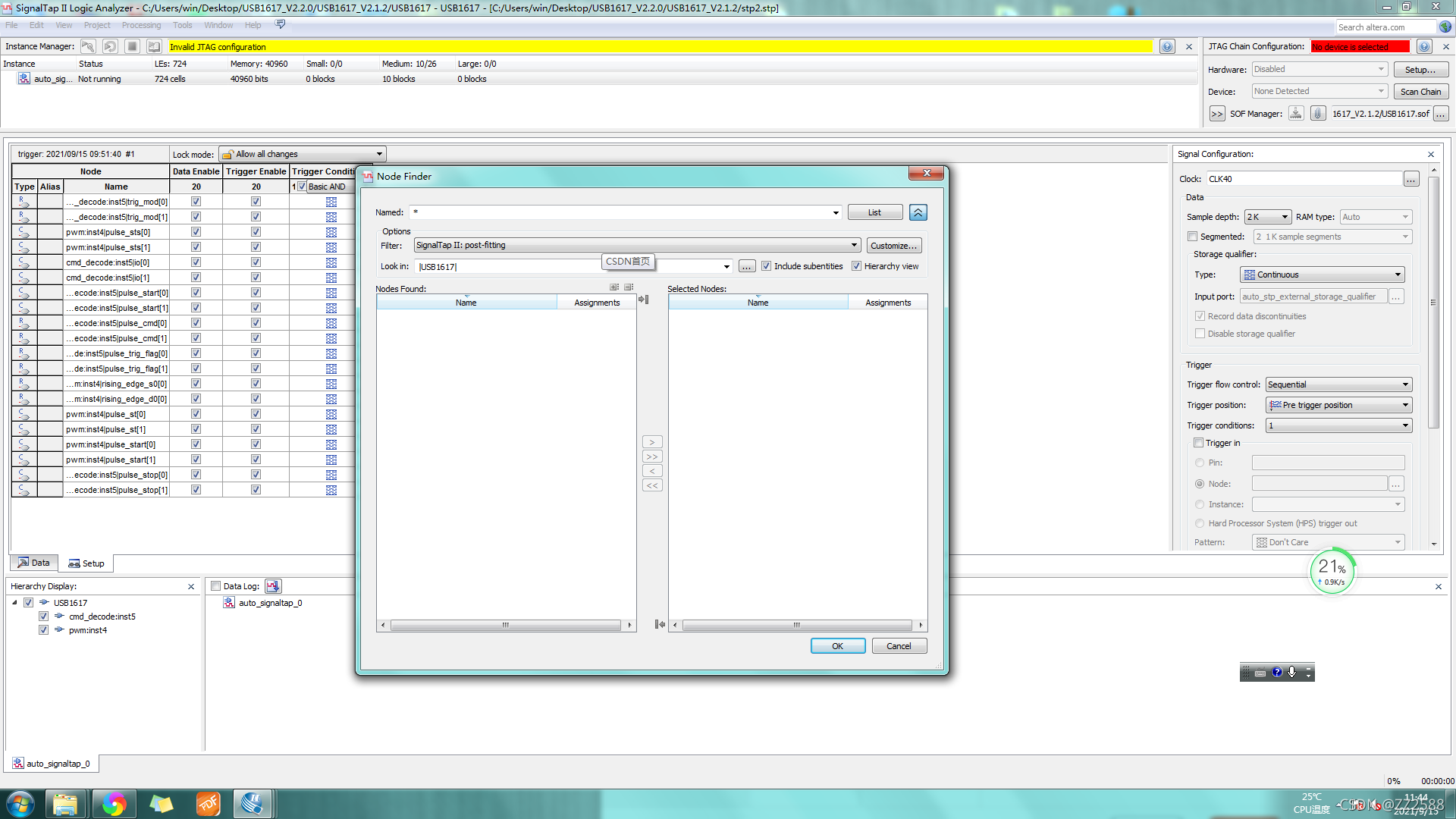

首先点击右上角的hardware 选择USB接口 接着点击 Scan Chain 扫描下载器JTAG接口  预置Clock，尽量选择大的时钟，这样可以看到更多的信号，选择 sample depth的深度，深度越高，可以看到的波形越多。但是选择的时候，Medium的值不可超过阈值。随后双击中间白屏，选择你要加入的信号。如图

 既可以选择Filter》Design allname 选择需要的器件，也可以直接在Named *（搜索对象直接搜索）。随后再SOF Manger选择需要加载的文件，点击右上方AUtorun anlysze。进行编译，

可以在Trigger Conditions选择上升下降沿的检测，还是dont care。

注：每次添加减少一次信号，都需要重新编译一次。
