allegro同比例放大缩小LOGO丝印

原创 已于 2022-12-11 22:00:14 修改 · 5.4k 阅读 · 26 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#python #pcb工艺 #硬件工程

于 2022-03-31 22:36:15 首次发布
这篇文章教你如何在Allegro软件中，无需外部工具，通过创建详细图层直接同比例放大或缩小公司LOGO的丝印，解决元件密集时的布局问题，步骤简单，提升设计效率。

前言

在遇到元件密集情况下，既要兼顾元件位号丝印，又能凸显公司的LOGO时，常常碰到LOGO丝印太大，放不下，要是再缩小一点，就能放下了。
所以我就写了这篇文章，allegro同比例放大缩小LOGO丝印，不用借助什么工具将LOGO导成图片或DXF，放大缩小，再回来allegro导入，不用这么繁琐，不用!

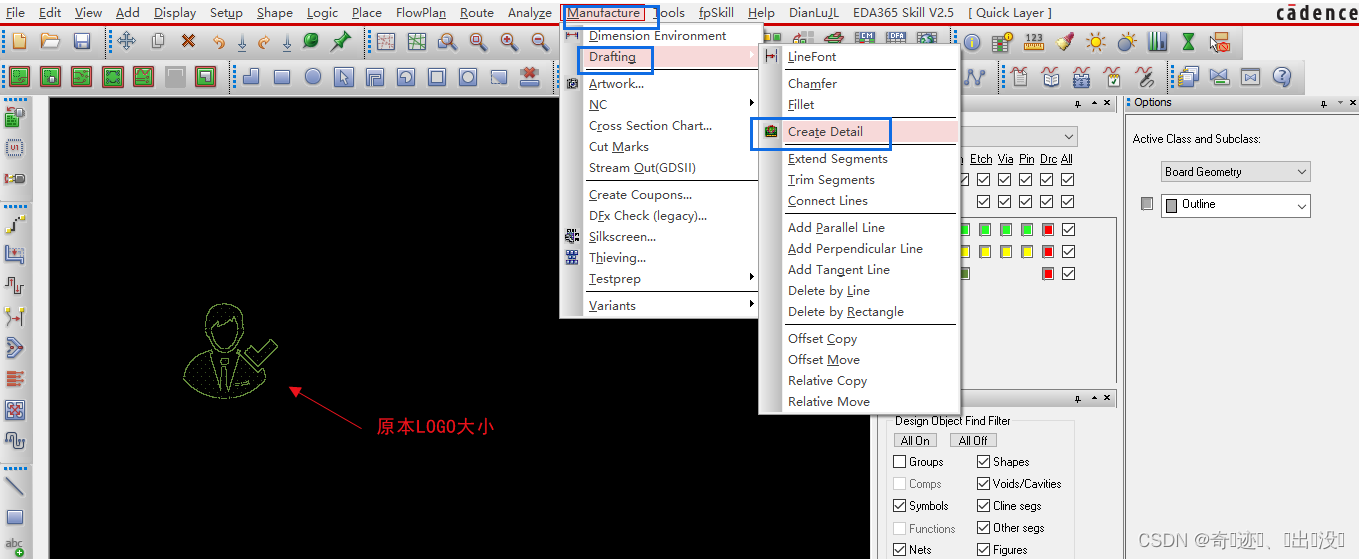

1.打开allegro,放置LOGO，打开 Manufacture — Drafting — Create Detail （如下图）

logo1

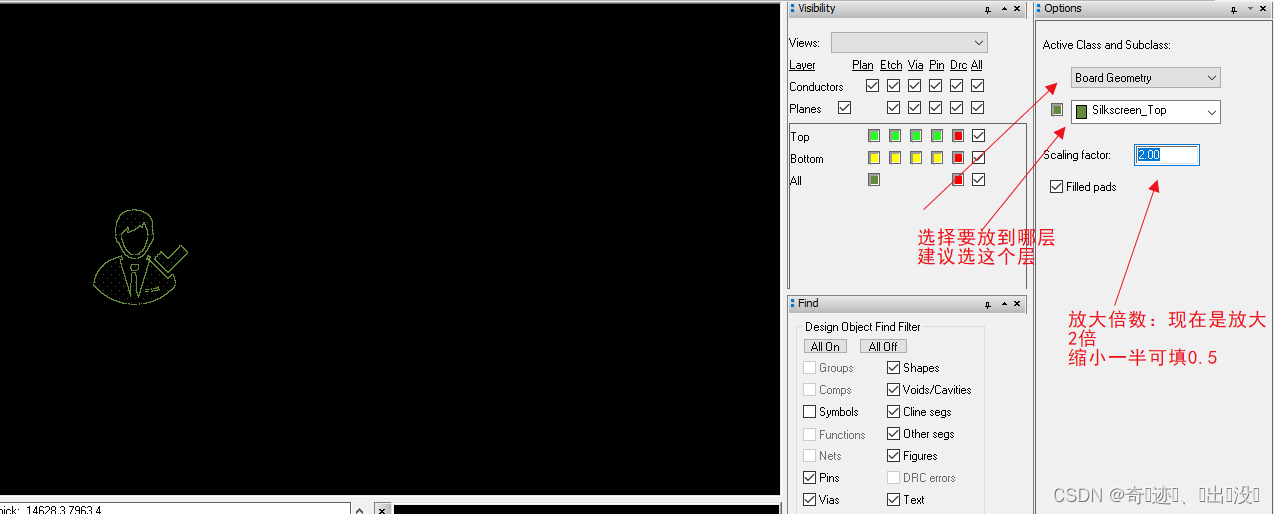

2.在Options窗口选层、填放大倍数

logo2

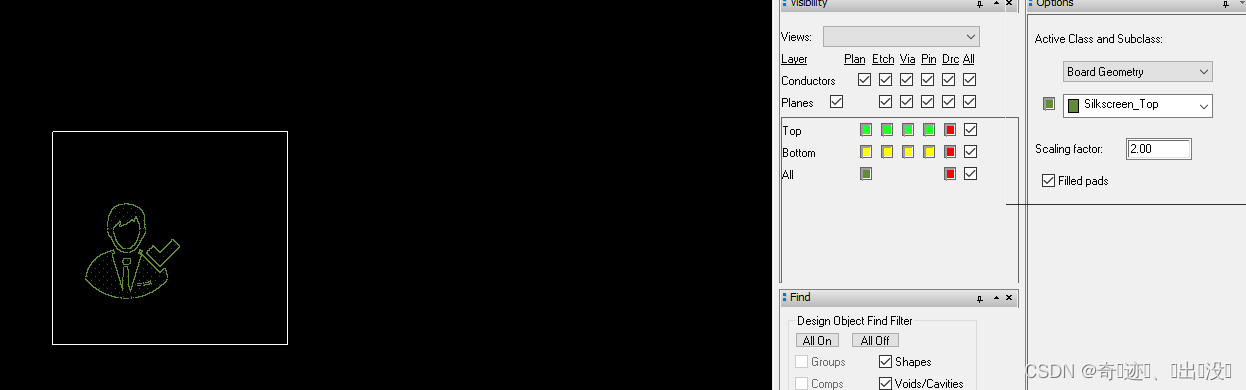

3. 框选LOGO，再放置，就出现放大后的LOGO

logo21

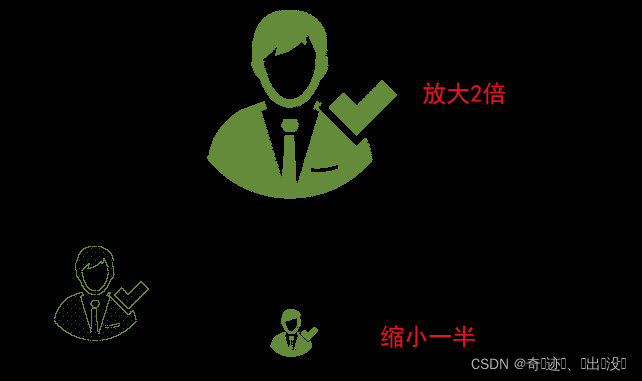

4. 效果图：

logo3
