正度科技【地图编辑软件】-线路绘制

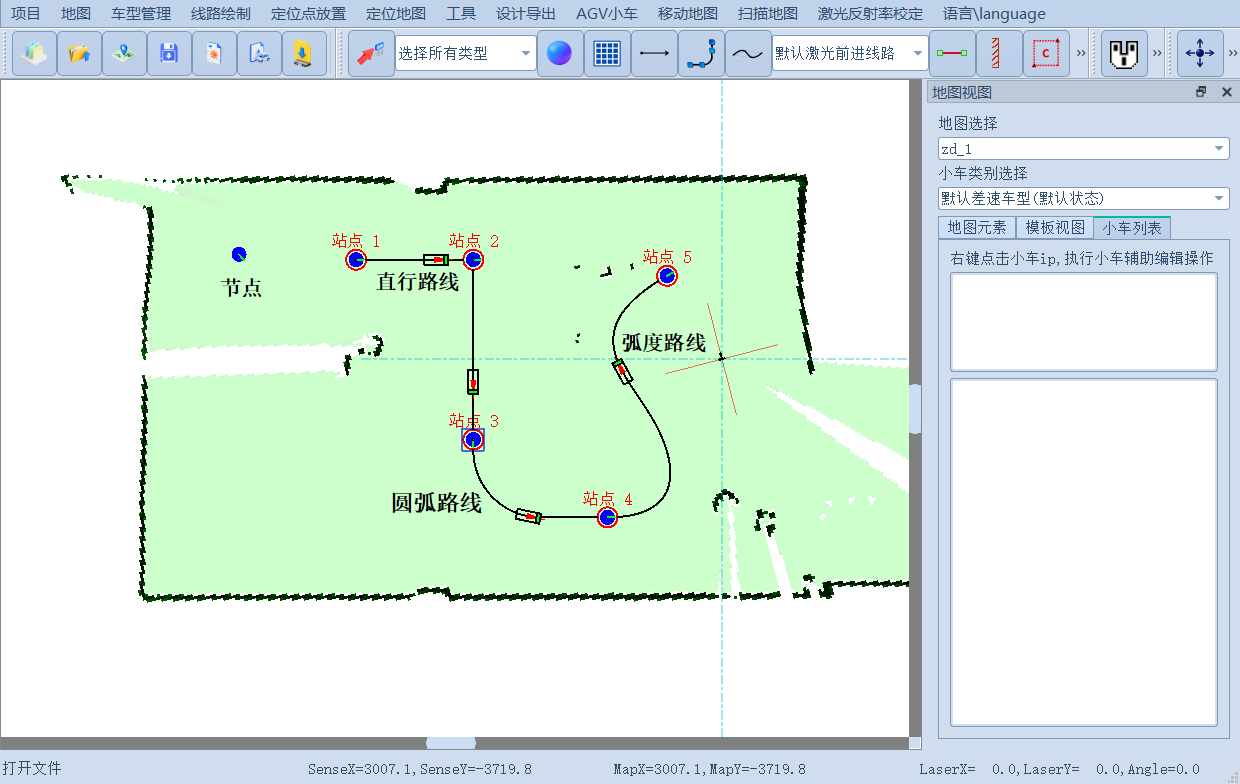

1-绘制点、线

点击菜单【线路绘制】->【绘制线路基准点】，鼠标左键点击面板进行添加，鼠标左键第一次点击添加位置，第二次点击为点添加方向。
点击菜单【线路绘制】->【绘制直行直线】，鼠标左键点击面板进行添加，鼠标左键第一次点击添加起点，第二次点击为点添加方向，第三次点击添加终点。
点击菜单【线路绘制】->【绘制圆弧路线】，鼠标左键点击面板进行添加，鼠标左键第一次点击添加起点，第二次点击为点添加圆弧拐角方向，第三次点击添加终点。
点击菜单【线路绘制】->【绘制弧度路线】，鼠标左键点击面板进行添加，鼠标左键第一次点击添加起点，后续可以鼠标左键单击可以添加多个弧度拐点，最后点击鼠标右键添加终点。

2-插入文本

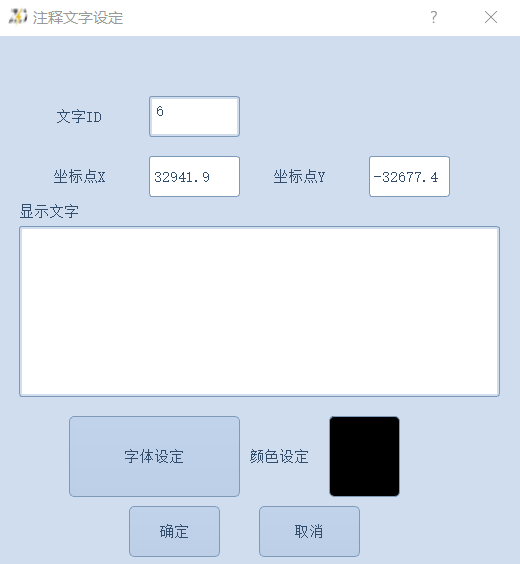

点击菜单【线路绘制】->【插入文本】，鼠标左键点击面板进行添加，弹出文本属性对话框

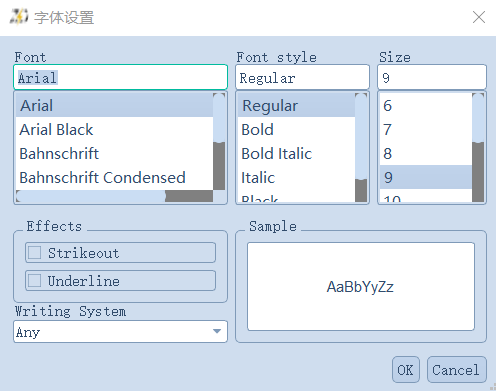

点击字体设定，弹出设置字体的大小和其他属性

最后即可添加完成，文字位置有偏差可以按住鼠标左键进行移动调整。

3-阵列绘制节点

对于二维码导航的仓储应用，需要绘制密集的二维码分布点，可以使用该功能。
点击菜单【线路绘制】->【阵列绘制节点】，弹出“阵列绘制节点对话框”，

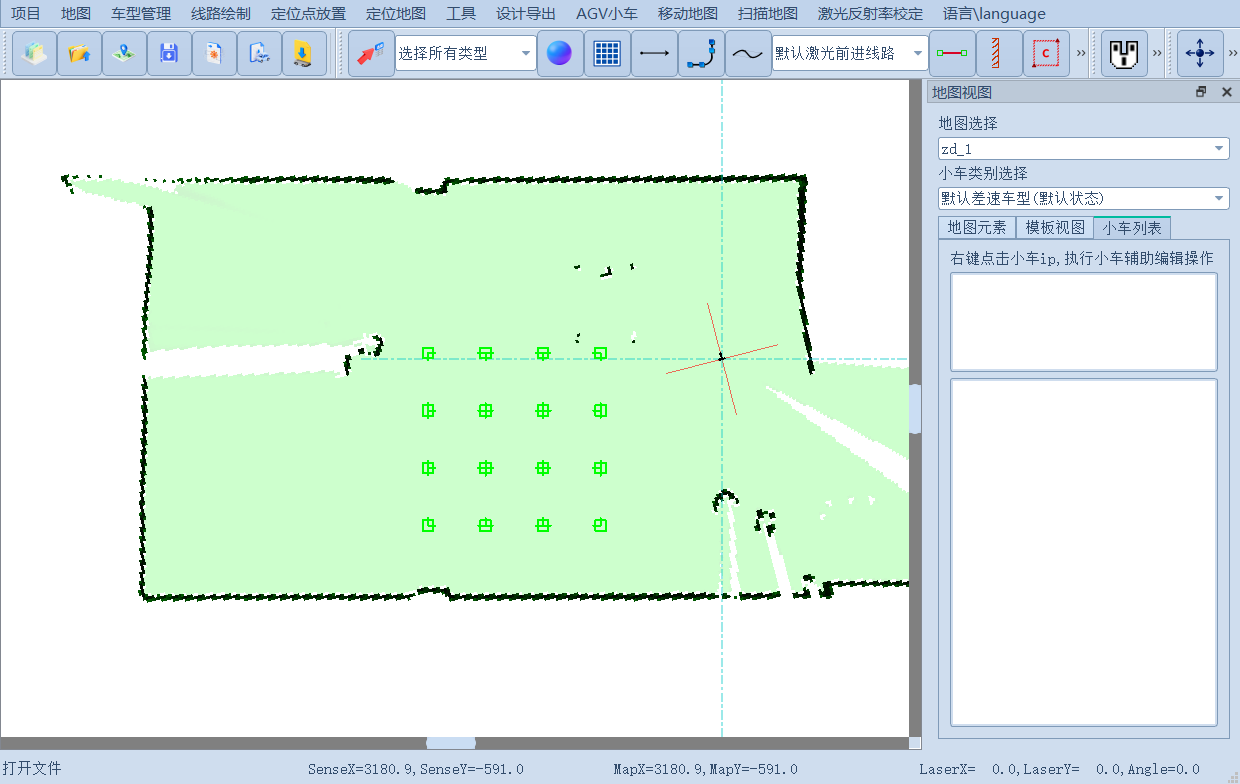

输入X轴间距和Y轴间距，点击确定，然后在画布上点击鼠标左键进行添加第一个点，然后移动鼠标进行扩展点位，接着点击左键最定终点，最后双击鼠标右键完成添加。

4-批量生成二维码导航线

鼠标框选上面的二维码节点，然后点击菜单【线路绘制】->【生成二维码导航线】，弹出“二维码导航线对话框”，

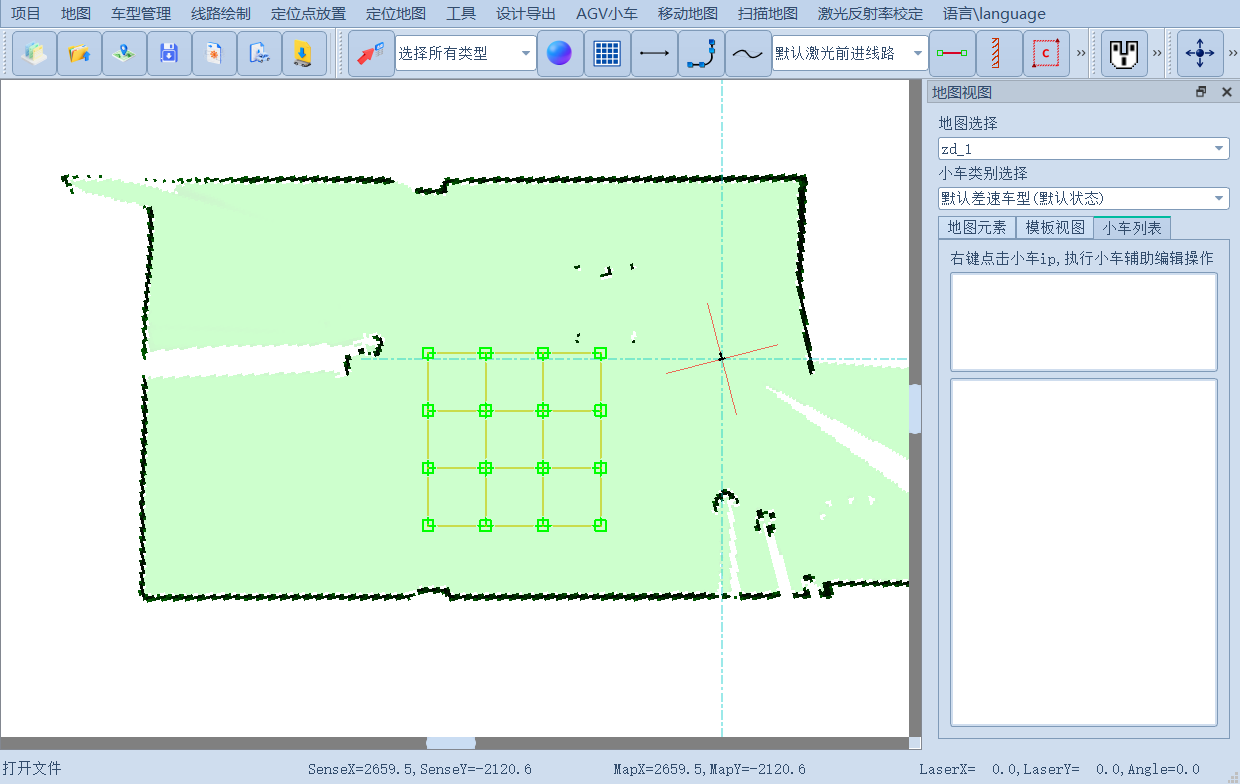

输入路线属性，然后点击确定，最后显示如下：

5-批量为码格添加二维码

鼠标框选上面的二维码节点，然后点击菜单【线路绘制】->【为码格添加二维码】，弹出“码格添加二维码对话框”，

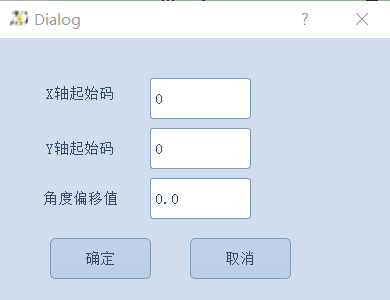

输入起始二维码的X码值和Y码值和角度偏移值，然后点击确定，最后效果如下：

6-添加跨楼层标签

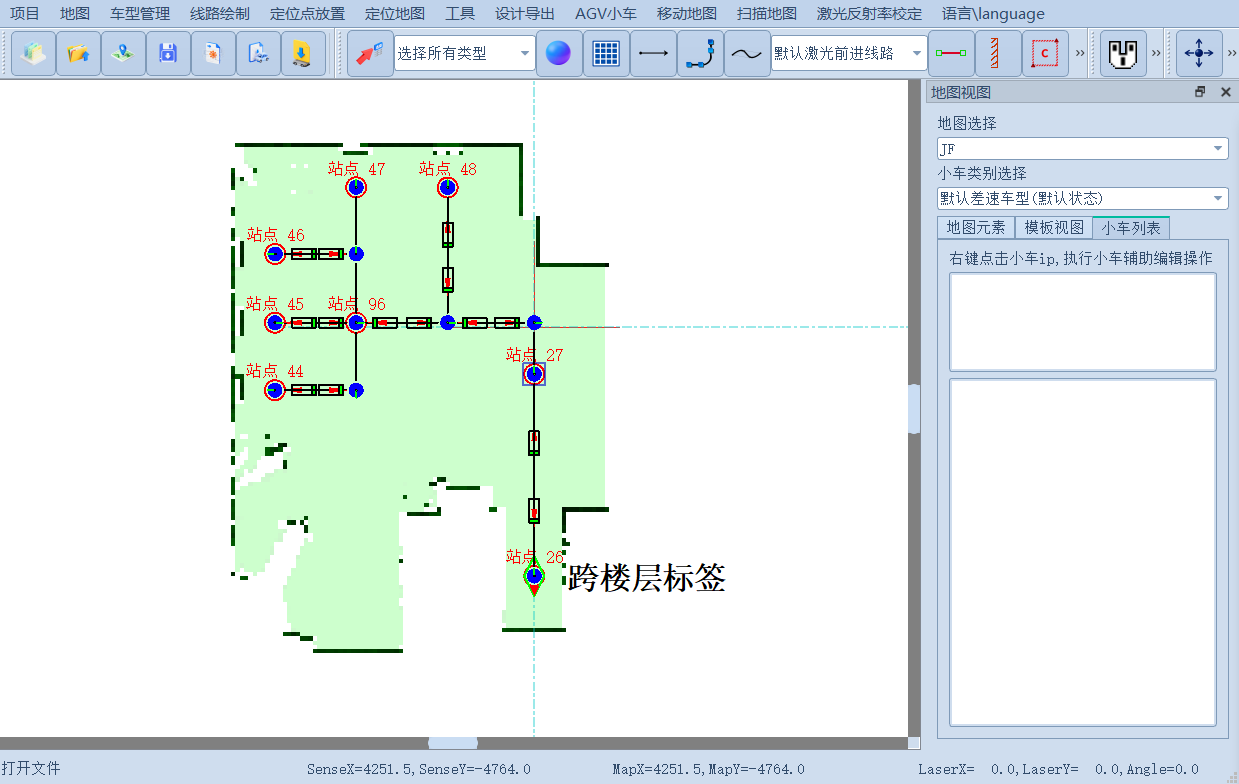

点击菜单【线路绘制】->【添加跨楼层标签站点】，然后在站点上添加，会出现一个菱形标志

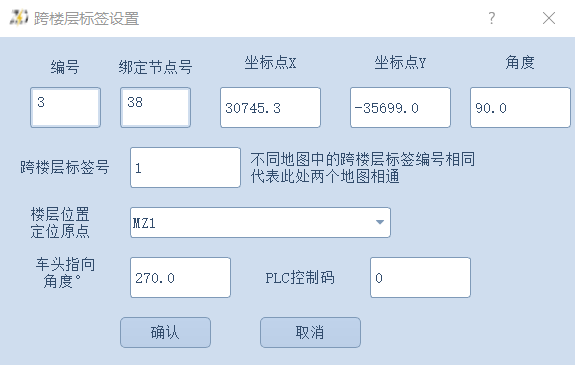

鼠标移动到菱形标签，然后双击，弹出“跨楼层标签设置对话框”

由于有些场景会有多个电梯，所以使用“跨楼层标签号”进行区分，车头指向角度是为了跨楼层切换地图使用的参数，也请准确设置。

7-添加重定位标签

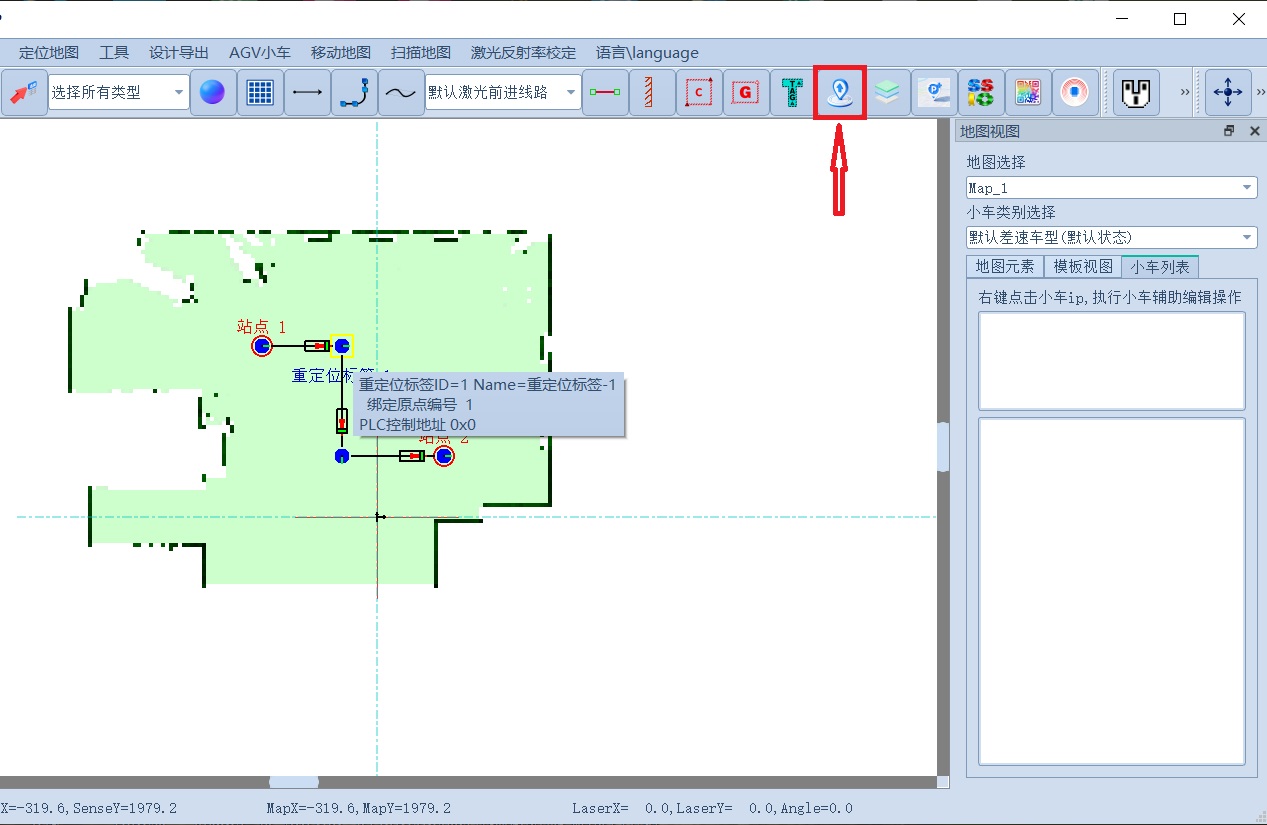

点击菜单【线路绘制】->【添加位置定位标签】，或者在工具栏选择该功能，然后在激光地图的蓝色节点上点击鼠标左键添加。

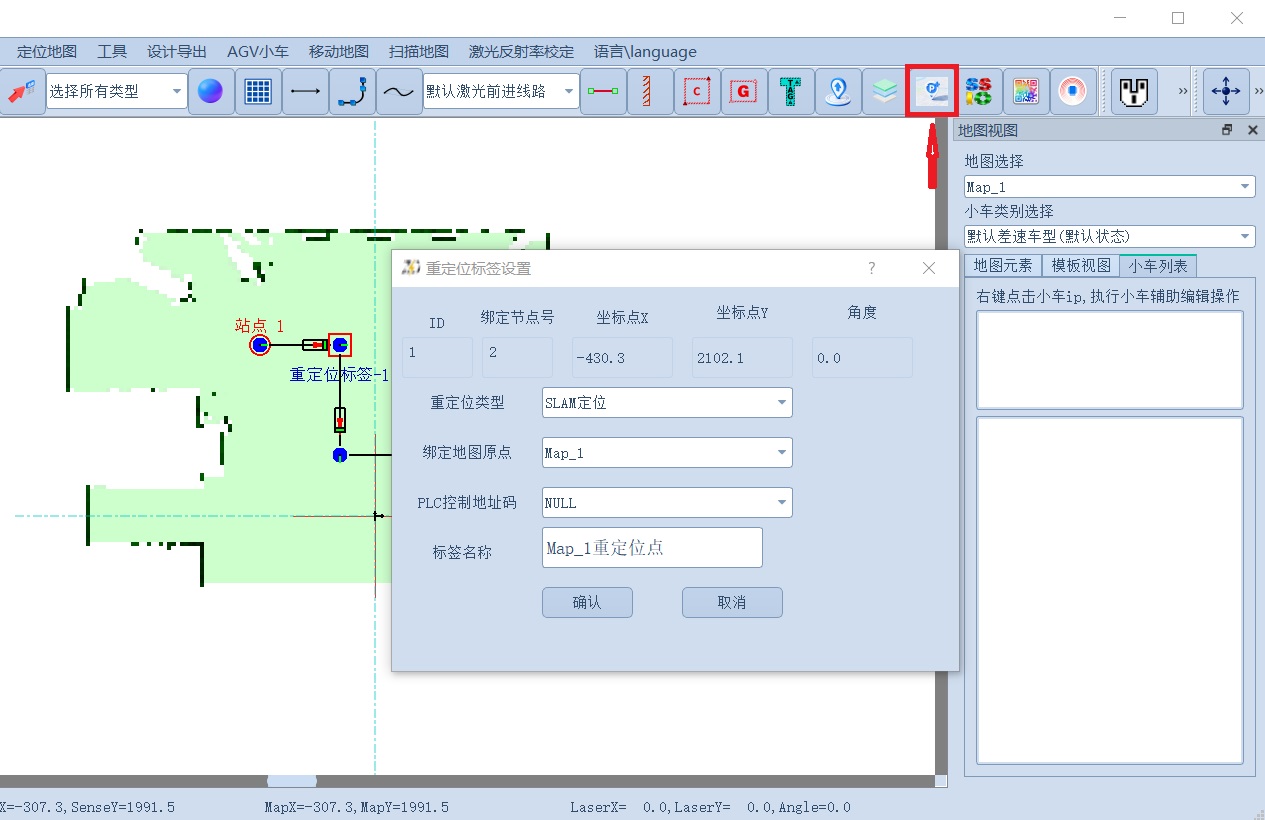

添加重定位标签后，移动鼠标触碰到重定位标签，然后双击，弹出重定位标签对话框，可以修改标签名称。

8-添加管制区域

为了对多台AGV进行更好的管理，我们有必要对某一块区域进行管制，同一时间只能有一台车进入该区域。

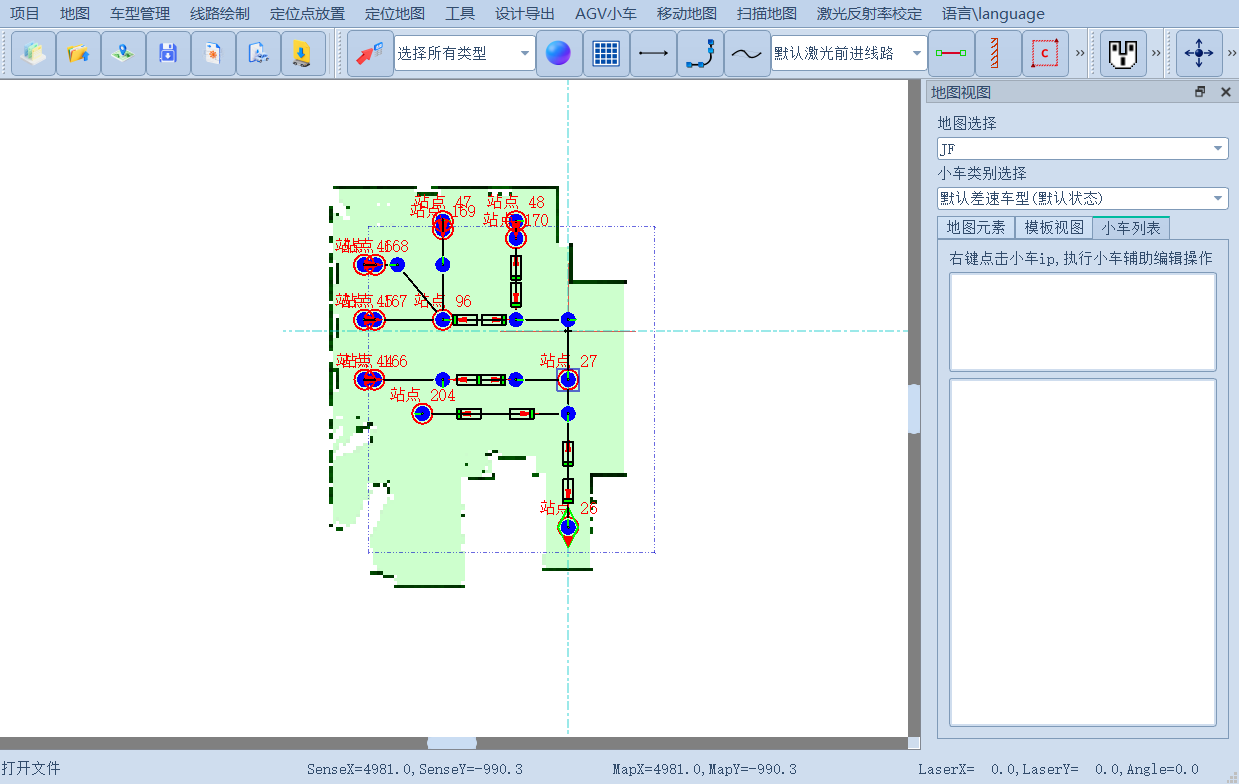

点击菜单【线路绘制】->【绘制管制区域】，然后依次在要添加管制的区域点击左键，最后点击右键完成区域的闭合。示例如下，虚线的区域就是管制区域。

本文章只是简单介绍了常用的绘制元素，更多使用上的细节会在专栏进行介绍，敬请期待！
