移通创联profibus光纤模块YT-PB-06K系列产品在污水处理厂的应用

某污水处理厂自动化监控系统分两级，第一级是控制管理级（主控中心），第二级是过程控制级（现场控制层）。由于污水处理厂厂区与泵站距离比较远，通过使用移通创联profibus光纤模块YT-PB-06K系列产品实现了污水处理过程的实时监测与自动化控制。

城市污水处理厂在生态文明建设、节能减排等综合治理中发挥重要作用。由于污水处理项目中各站的距离较远，并且受外部环境影响较大，对网络设备的通信能力和稳定性要求较高，因此工业以太网交换机已被越来越广泛的应用到该领域的通信传输层。

连接案例

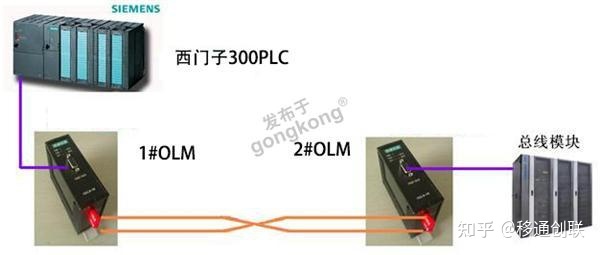

如图所示，

1, PLC 连接 1 号 OLM，DP 从站连接 2 号 OLM，连接时观察个指示灯情况如下：

PLC 的 DP 连接器连接到 1#OLM 的 DP 连接口上，此时 1#OLM 的 RXD 亮（长亮还是闪烁取决于 Profibus的波特率）。

2, 将 1#OLM 的光纤发送口连接到 2#的光纤接收口，此时，2#OLM 的 OP1（或 OP2，取决于您选择的光纤口）和 RTS 亮。此时表示 2#OLM 收到 1#OLM 的信号，并且发送数据给总线模块

3, 总线模块有数据回复时，2#OLM 的 RXD 亮。

将 2#的光纤发送口光纤连接到 1#OLM 的光纤接收口，此时，1#OLM 的 OP1（或 OP2，取决于您选择的光纤口）和 RTS 亮。

4, 此时整个系统构建成功。

5, profibus光纤模块YT-PB-06K系列产品是一款工业级Profibus-DP光纤模块,速率最高支持12M（可选），波特率自适应。标准PROFIBUS-DP接口，标准35mm导轨安装,DC9-30V宽压供电。

6, PROFIBUS光纤传输是国际标准IEC61158 TYPE-3：PROFIBUS推荐的4种物理传输介质之一； 其主要优点是抗电磁干扰能力强（不共地、抗雷击）、长距离传输（多模光纤传输距离2KM、 单模光纤传输距离20KM）和环形拓扑结构实现的冗余传输。 YT-PB-06K系列PROFIBUS光纤链路模块，可用于PROFIBUS光纤通信组网，具有总线型、星型、或环网结构。环网结构可构成冗余的
