MODBUS转PROFIBUS网关化工厂的应用

在北京某化工厂中，主控网络提供的是MODBUS协议接口，远程现场设备使用的是PROFIBUS-DP协议。现需将现场设备的数据传输到主控网络中进行监控，实现两种不同协议之间的通讯。因此需要用到MODBUS和PROFIBUS协议转换网关：一端具有profibus主站功能，另一端具有modbus从站功能。

解决方案：
系统的架构及其布局
移通创联YT-PB-01主站网关起到连接MODBUS和PROFIBUS协议的作用，在PROFIBUS侧为主站，在MODBUS侧为从站。某控制系统是MODBUS侧的主站。Siemens断路器SENTRON 3VL Circuit breakers在PROFIBUS侧为从站。

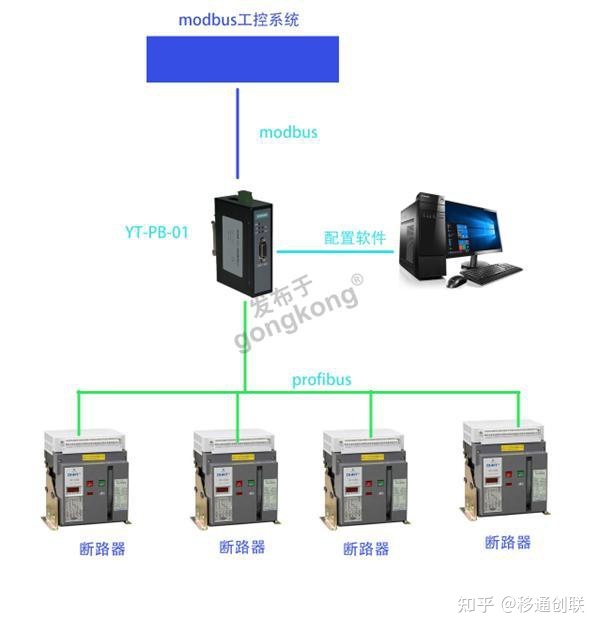

其控制系统的示意图如图1.1所示

系统实现功能
在此系统中，Siemens断路器将其数据（电压、功率、频率等等）通过PROFIBUS-DP传输到主站网关YT-PB-01中，然后控制系统通过MODBUS接口从主站网关处获得断路器的数据；同理控制系统也要通过MODBUS接口主站网关发送数据向断路器发出指令。
