PROFIBUS总线光纤模块在矿场设备的应用案例

系统主要用于矿场设备的控制和检测，原有PROFIBUS总线转光纤传输设备,经使用几年多模改造单模后，工况一直不好，信号传输过程中丢包率高，难以满足用户生产需求。拟采用我司的 PROFIBUS光端机YT-PB-06K替代，以改善系统稳定性。

项目要求：

满足全长 10公里5个远程站PLC控制系统内光纤信号的稳定传输。

该系统由1个主站，4个从站组成，各工作站间距离大约2Km.经过研究，决定采用光纤传输。光纤传输设备需配合系统满足以下指标：

系统可靠性：100% ,光纤信号稳定性：100% ,数据传送时间：<0.5 秒,连续工作时间：不限

通过实地测试，我YT-PB-06K完全能够满足该系统的要求，由此采用了我司的该产品。

PLC 实现的功能：

实现各矿机的启动和停止;电机、皮带的顺序控制;配磷矿流量的瞬时、累计流量的计量;圆盘速度的自动控制,实现配料自动控制。

上位机功能：

它能与PLC之间实现数据、信号传输通讯;每个圆盘下磷矿量设置;每台秤的称量值显示;配磷矿称量系统画面监视;圆盘运行情况监视;故障显示及报警;可作为PLC的编程器使用;根据配料模型实现配比自动计算功能;历史趋势显示,可查看任意时间段的生产数据曲线,分析生产情况;生产报表;从动态数据库中提取数据,生成各种报表,进行打印。

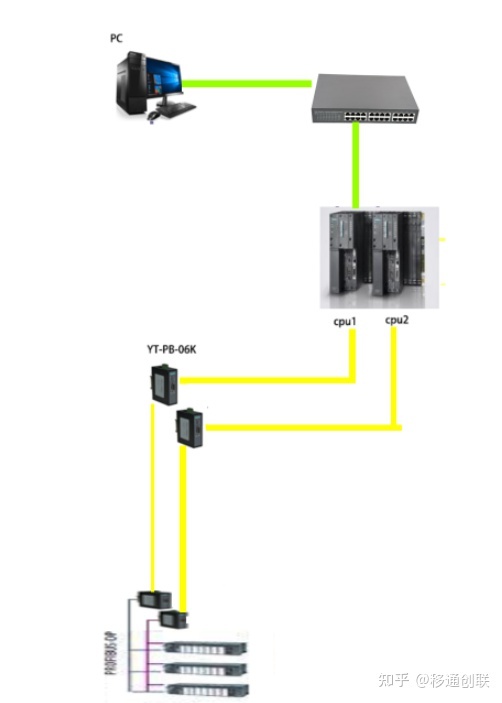

应用拓扑：

光纤通讯用光缆代替电缆、光信号代替电信号,能很好地提高工业自动化工程的抗干扰、数据容量、传输距离、保密性能，防雷击等性能。利用移通创联 YT-PB-06K数据光端机改造 PROFIBUS通讯总线后， 通讯故障率大大降低，基本免于维护，我们还会进一步推广此技术。
