西门子PLC315－2DP做为profibus总线的主站，移通创联的RS485转PROFIBUS模块YT-PB-03做为profibus总线的从站。RS485接口与托利多仪表IND245之间使用SICS协议。

RS485转PROFIBUS模块YT-PB-03网关广泛应用于变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等, 都可以使用该RS485转PROFIBUS-DP协议转换器，PROFIBUS 输入/输出数量可自由设定，最大输入/输出: <1> Input Bytes + Output Bytes ≤ 232 Bytes； <2> Max Input Bytes ≤224 Bytes；<3> Max Output Bytes ≤224 Bytes；

配置步骤
1. 将托利多仪表的串口及其波特率设置好，与RS485转PROFIBUS模块YT-PB-03设置一致；

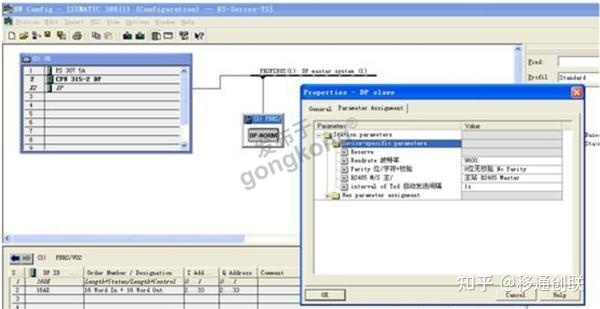

2. 在西门子step7软件中添加RS485转PROFIBUS模块YT-PB-03，使用定时发收功能，定时

间隔1s

3. 上图中，添加了一条“16字输入＋16字输出”，用户按照实际使用的最大数据量添加即可。
4. 在PLC程序中使用状态字（IB0~IB1）和控制字（QB0~QB1）控制通讯流程
5. QB0是发送命令的长度，例如我们使用IND245的I1命令，发送的数据为4个数据࿱
