【STM32】STM32下C语言与汇编语言混合编程

一、新建工程

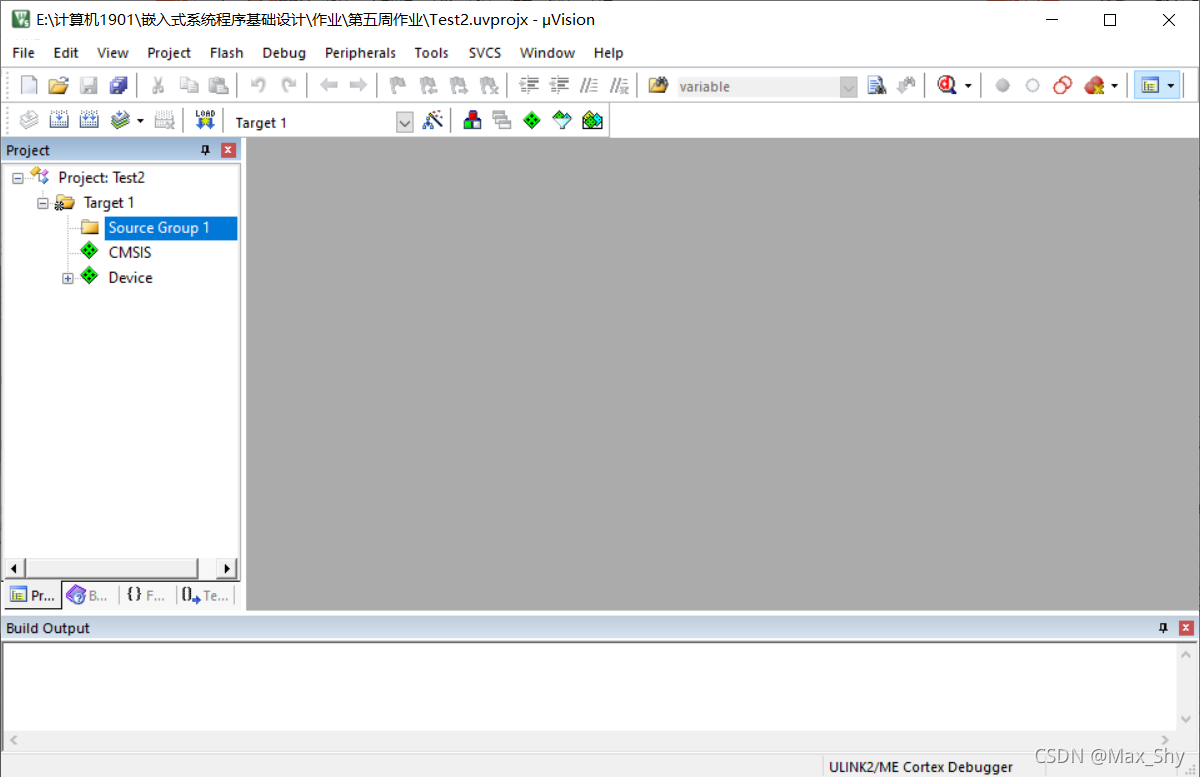

首先创建新项目
具体流程参考：STM32基于汇编方式创建工程文件

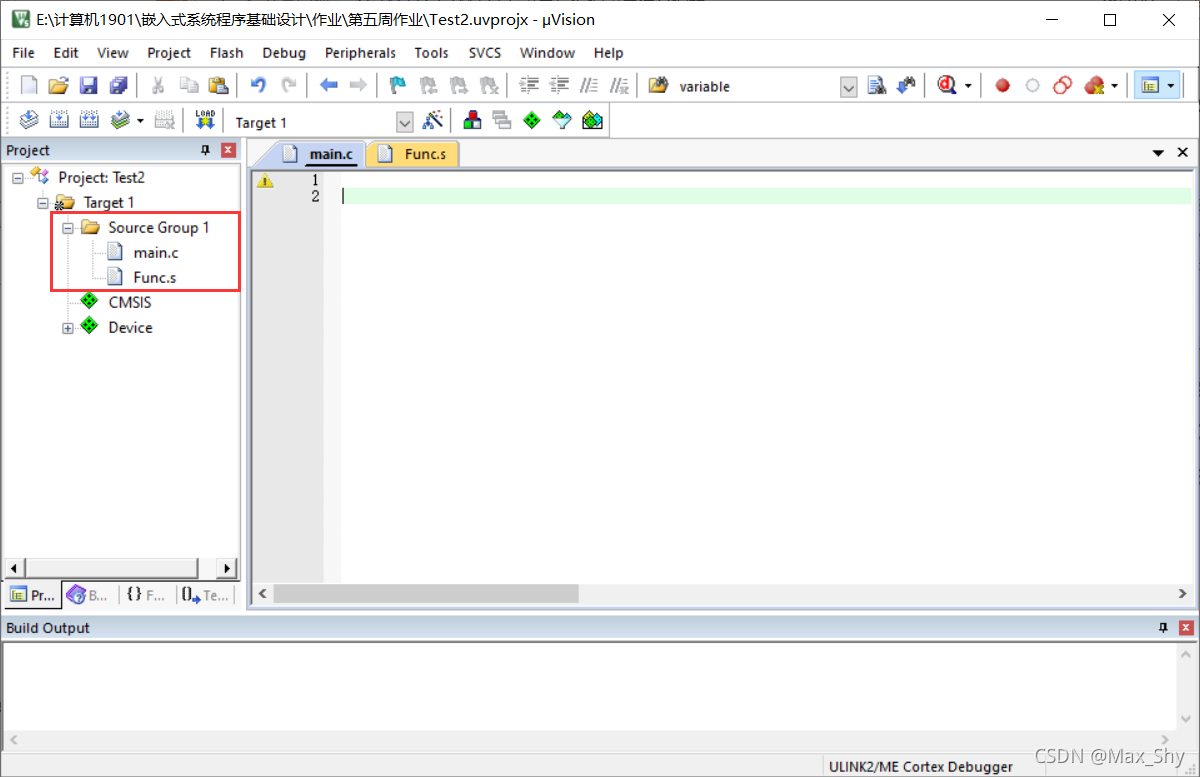

添加main.c和Func.s文件：

代码准备：
Func.s：

	AREA	MY_FUNCTION,CODE,READONLY
	EXPORT 	Init_1  ; 与在c文件中定义的Init_1函数关联起来

	; 高级语言中的声明和使用变量其实是对板子寄存器的使用，所以我们只需要直接使用寄存器即可

Init_1

	MOV R1,#0     ; 设R1寄存器为i
	MOV R2,#0	  ; 设R2寄存器为j

LOOP	; 写在最左边的是程序段的段名，执行跳转程序时用到
	CMP R1,#10	  ; 比较R1和10的大小
	BHS LOOP_END  	  ; 如果R1大于等于10，则跳转到LOOP_END程序段，反之忽略该语句，直接执行下面的语句
	ADD R2,#1	  ; j++
	ADD R1,#1     ; i++
	B LOOP		  ; 循环

LOOP_END
	NOP

	END  ; 必须空格后再写END,不然会被认为是段名，表示程序结束

main.c：

# include<stdio.h>

extern void	Init_1(void);

int main(){

	Init_1();

	return 0;
}

二、C语言调用汇编

1.无参数调用

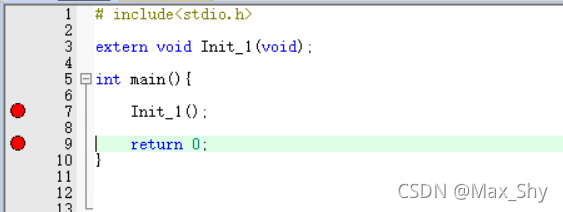

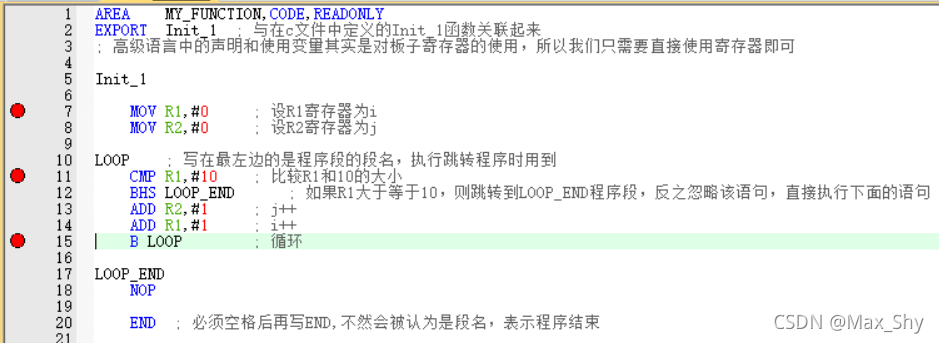

设置断点

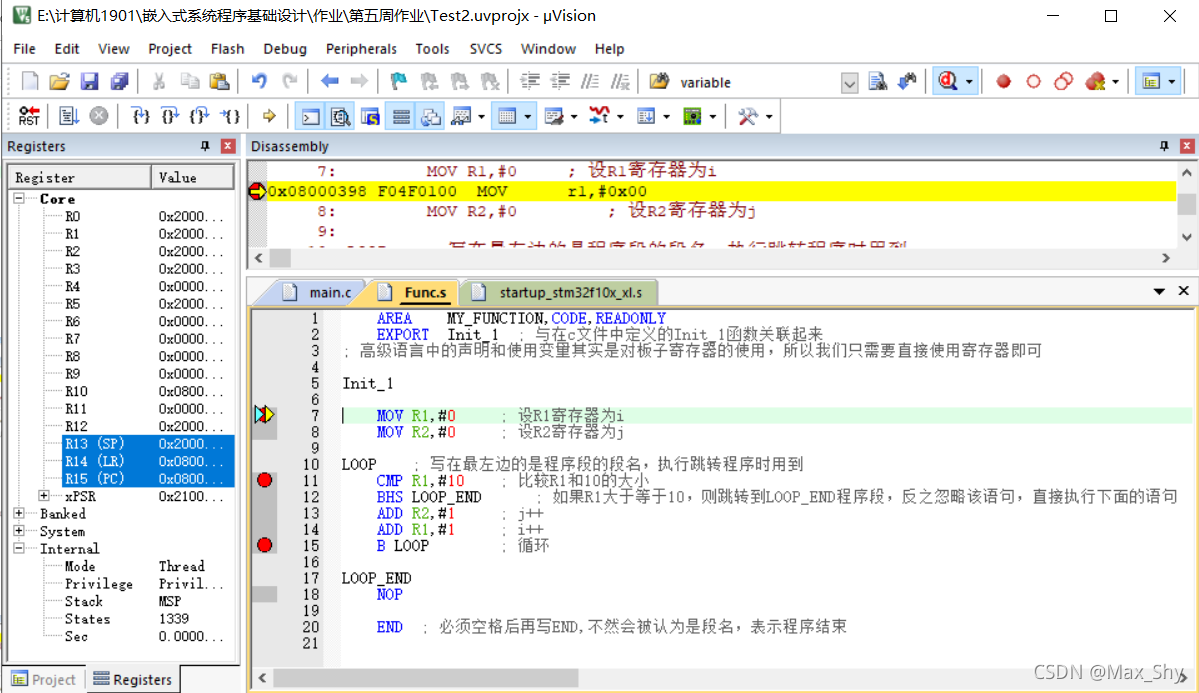

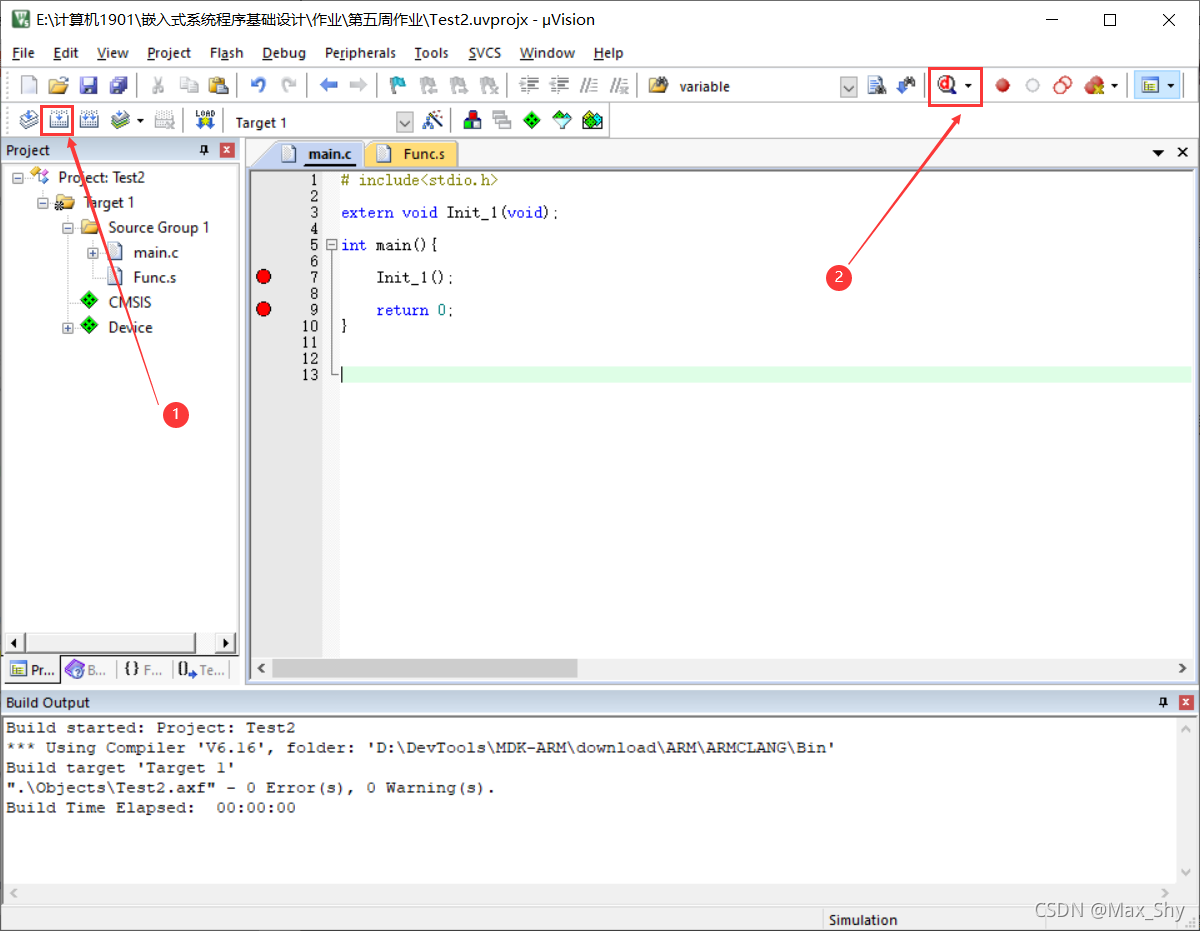

编译并调试

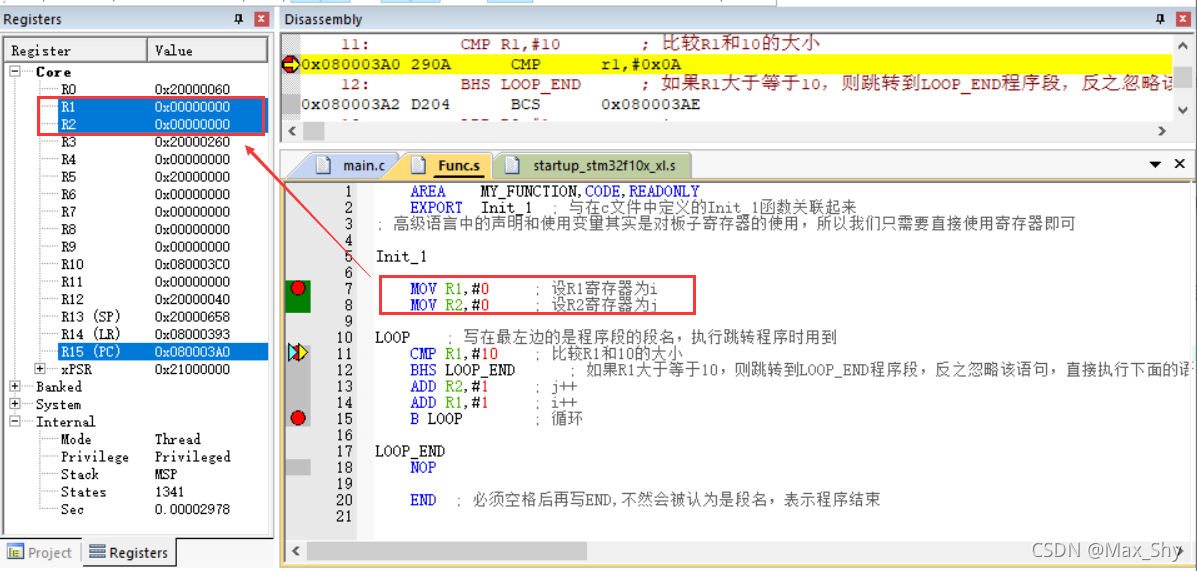

运行结果如下：

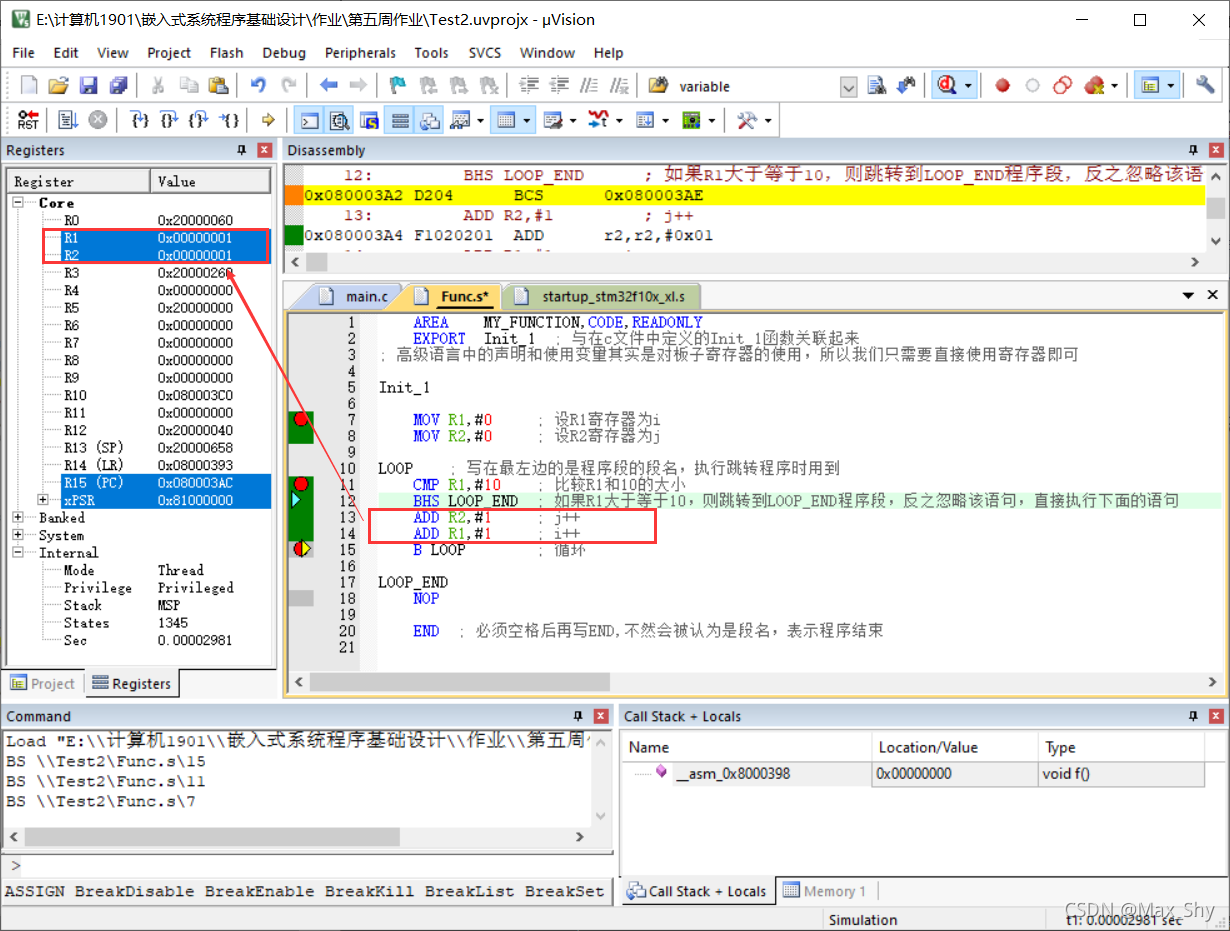

程序进入循环，R1与R2不断加1

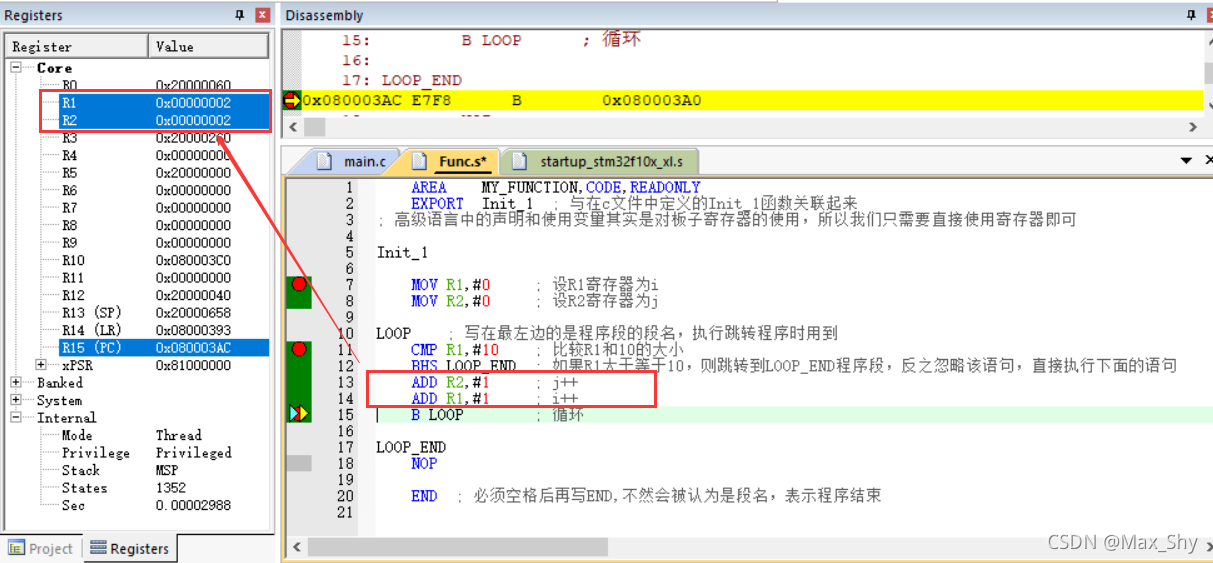

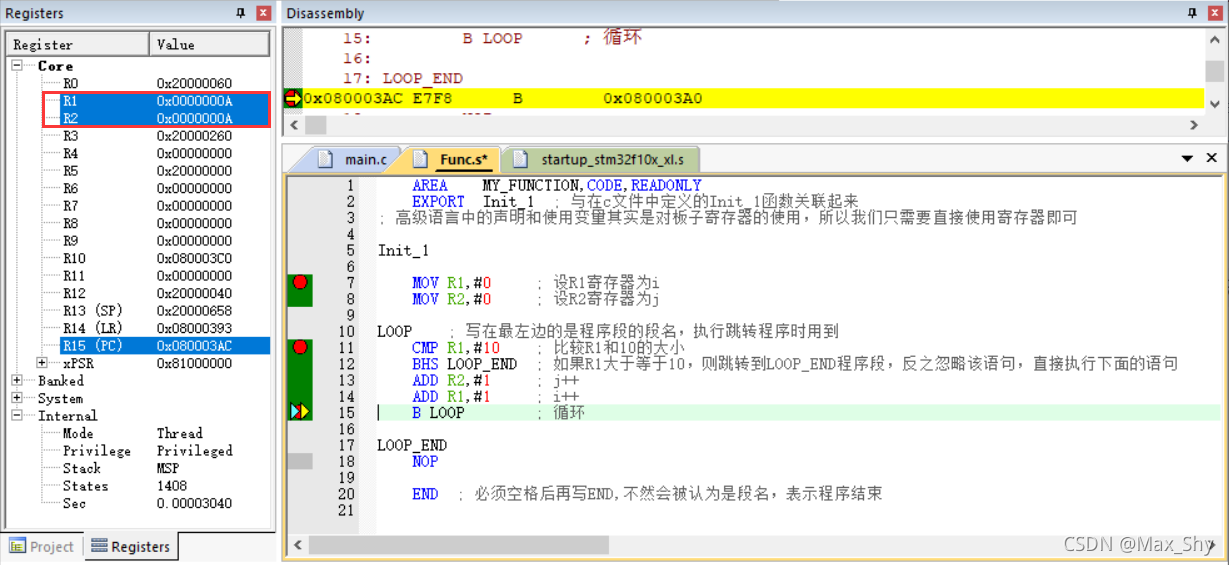

最后R1与R2均由0加到10

2.含参调用

修改代码如下：
main.c：

# include<stdio.h>

extern int Init_1(int x);

int main(){

	int xx = Init_1(10);
	printf("%d", xx);

	return 0;
}

Func.s：

	AREA	MY_Function,CODE,READONLY
	EXPORT 	Init_1  ; 与在c文件中定义的Init_1函数关联起来
	; 高级语言中的声明和使用变量其实是对板子寄存器的使用，所以我们只需要直接使用寄存器即可

Init_1
	ADD R0,#100     ; 将传入的值+100
	MOV PC,LR		; 返回R0


LOOP			  ; 写在最左边的是程序段的段名，执行跳转程序时用到
	CMP R1,#10	  ; 比较R1和10的大小
	BHS LOOP_END  ; 如果R1大于等于10，则跳转到LOOP_END程序段，反之忽略该语句，直接执行下面的语句
	ADD R2,#1	  ; j++
	ADD R1,#1     ; i++
	B LOOP		  ; 循环

LOOP_END
	NOP

	END  ; 必须空格后再写END,不然会被认为是段名，表示程序结束

  由于在ARM中，子函数的参数值传递按顺序存放在r0，r1，r2，r3里，超过4个参数值传递放栈帧里。
  因此Init_1(10)传入的10放到了R0，由MOV PC,LR返回110。

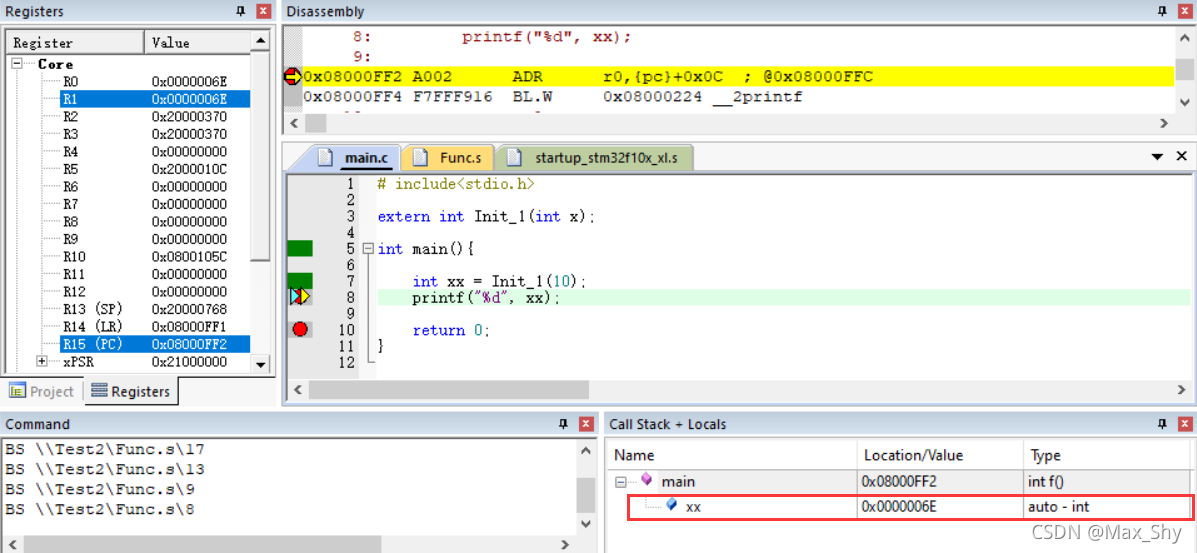

编译并调试：

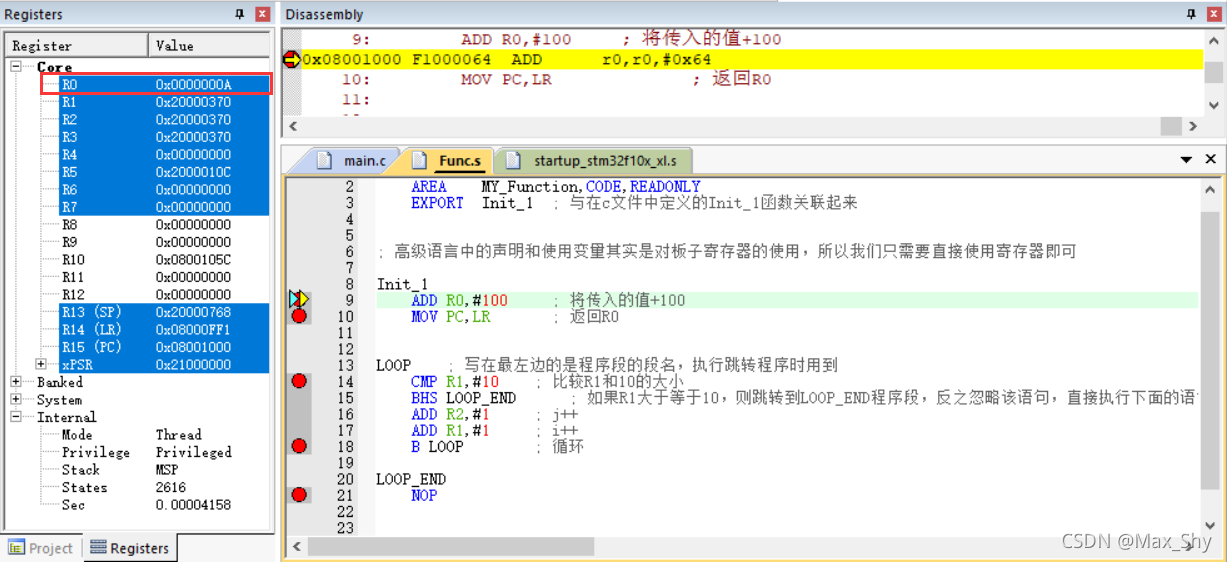

此时，Init_1(10)的10被自动传入R0。

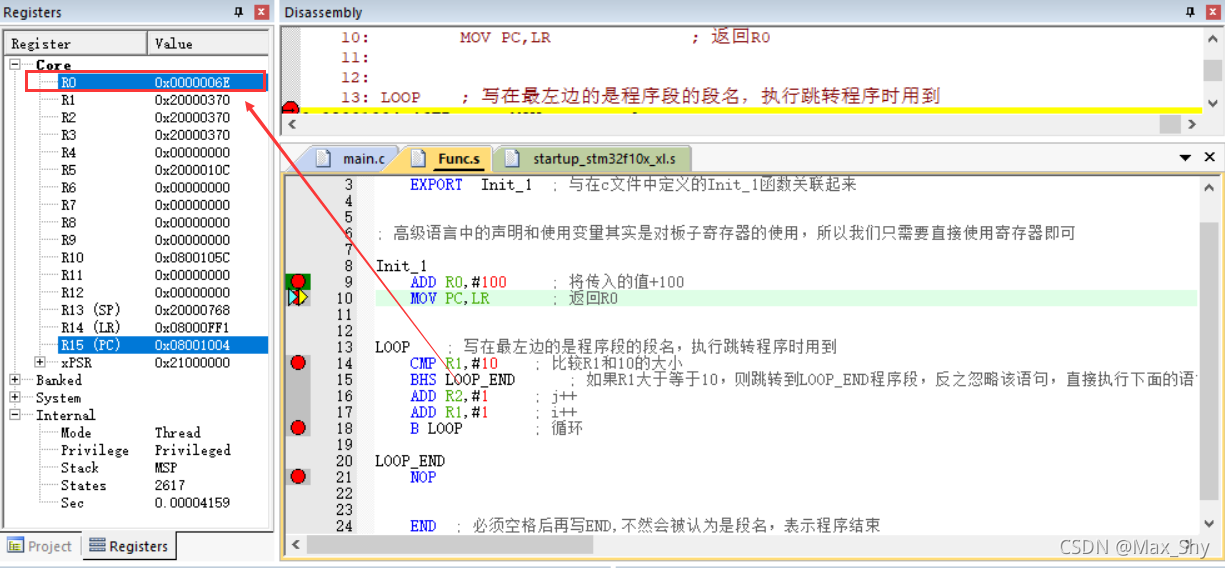

可发现，xx的值为0x6E,即110，调用成功。

三、汇编语言调用C函数

修改代码如下：
Func.s：

	AREA	MY_Function,CODE,READONLY
	EXPORT 	Init_1  ; 与在c文件中定义的Init_1函数关联起来
	IMPORT  get5    ; 声明get5 为外部引用


; 高级语言中的声明和使用变量其实是对板子寄存器的使用，所以我们只需要直接使用寄存器即可

Init_1

	MOV R1,#0     ; 设R1寄存器为i
	MOV R2,#0	  ; 设R2寄存器为j

LOOP	; 写在最左边的是程序段的段名，执行跳转程序时用到
	CMP R1,#10	  ; 比较R1和10的大小
	BHS LOOP_END  	  ; 如果R1大于等于10，则跳转到LOOP_END程序段，反之忽略该语句，直接执行下面的语句
	ADD R2,#1	  ; j++
	ADD R1,#1     ; i++
	BL get5  	  ; 调用get5，返回的值传入R0
	B LOOP		  ; 循环

LOOP_END
	NOP

	END  ; 必须空格后再写END,不然会被认为是段名，表示程序结束

main.c：

# include<stdio.h>

extern void	Init_1(void);

int get5(void);

int main(){

	printf("Begin...\n");
	Init_1();

	return 0;
}

int get5(){
	return 5;
}

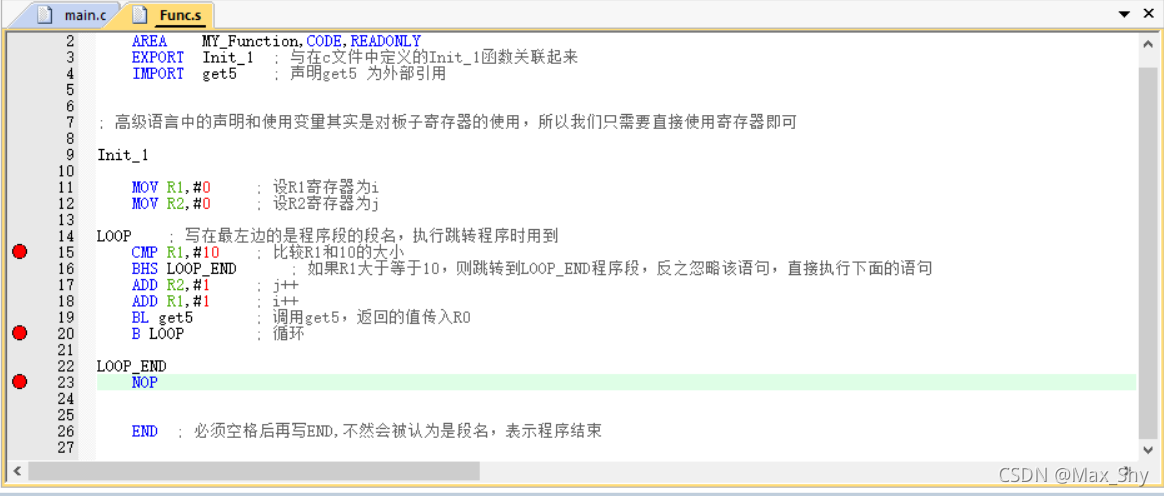

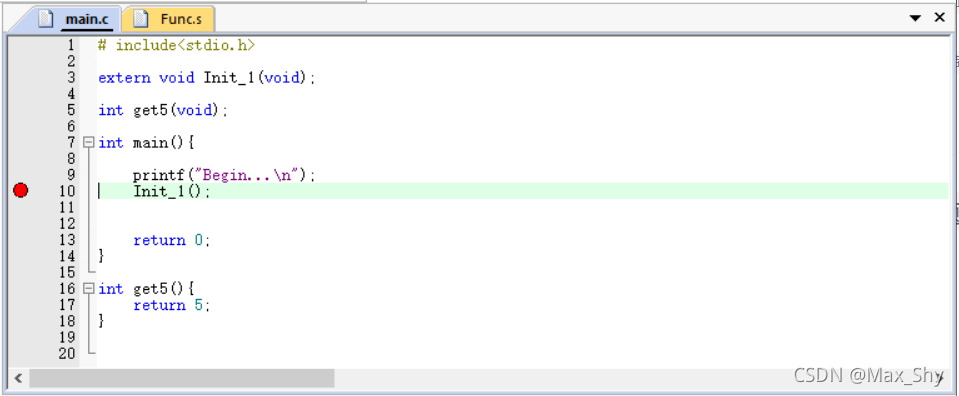

设置断点：

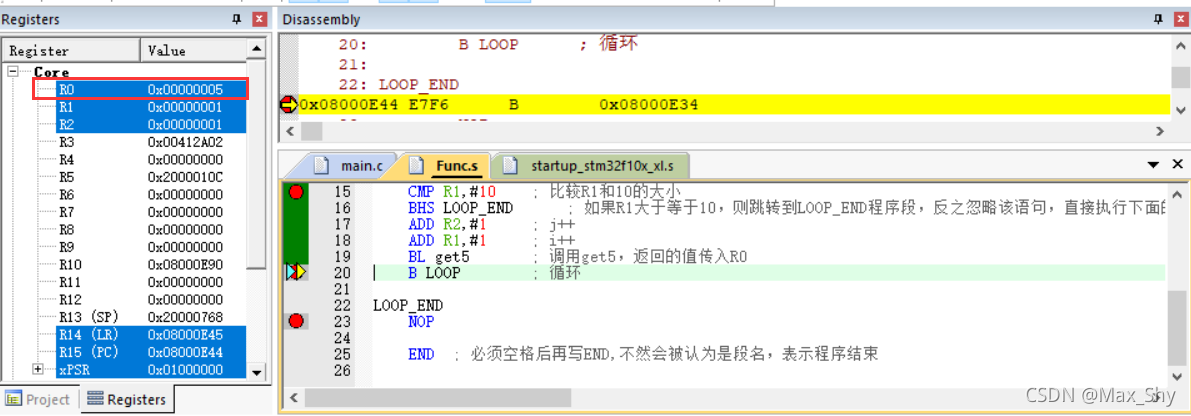

编译并调试：

可发现，执行get5后，R0变为了5，即成功调用

---
