一、创建项目并进行调试

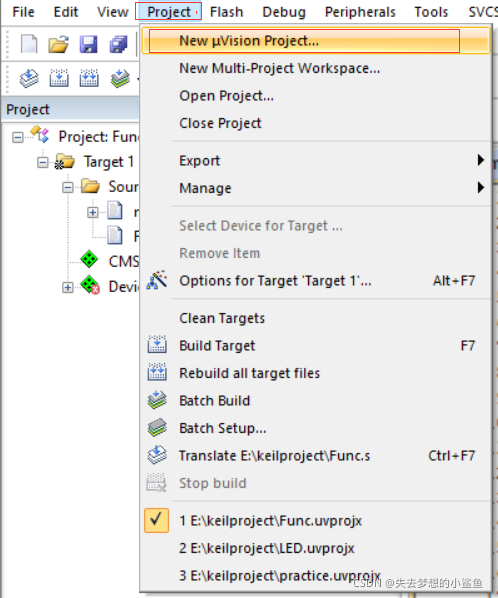

1、创建project
在这里插入图片描述

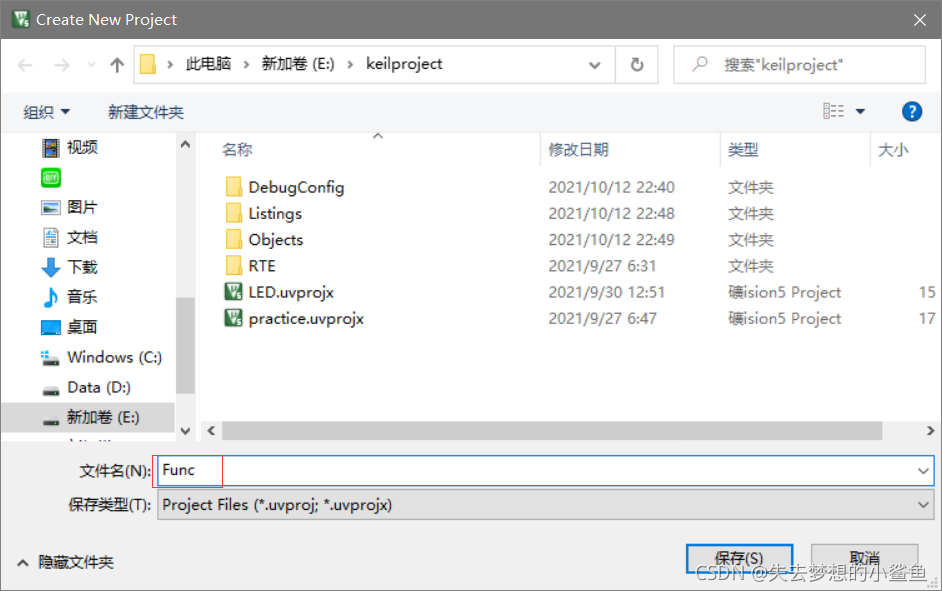

输入project的名字，这里我输入的Func。

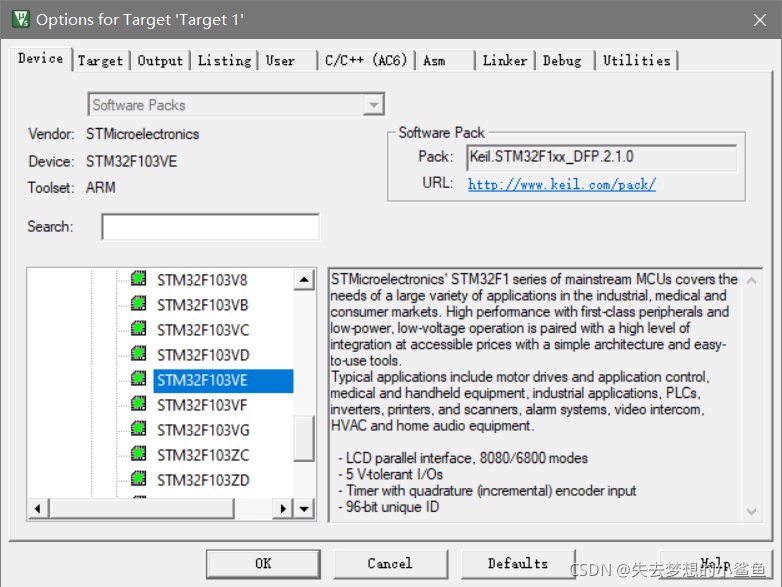

选择芯片类型，这里我选择的是STM32F103VE。（ps：图片是后面调试的时候在魔法棒页面截的，我做的时候忘记截图了。）

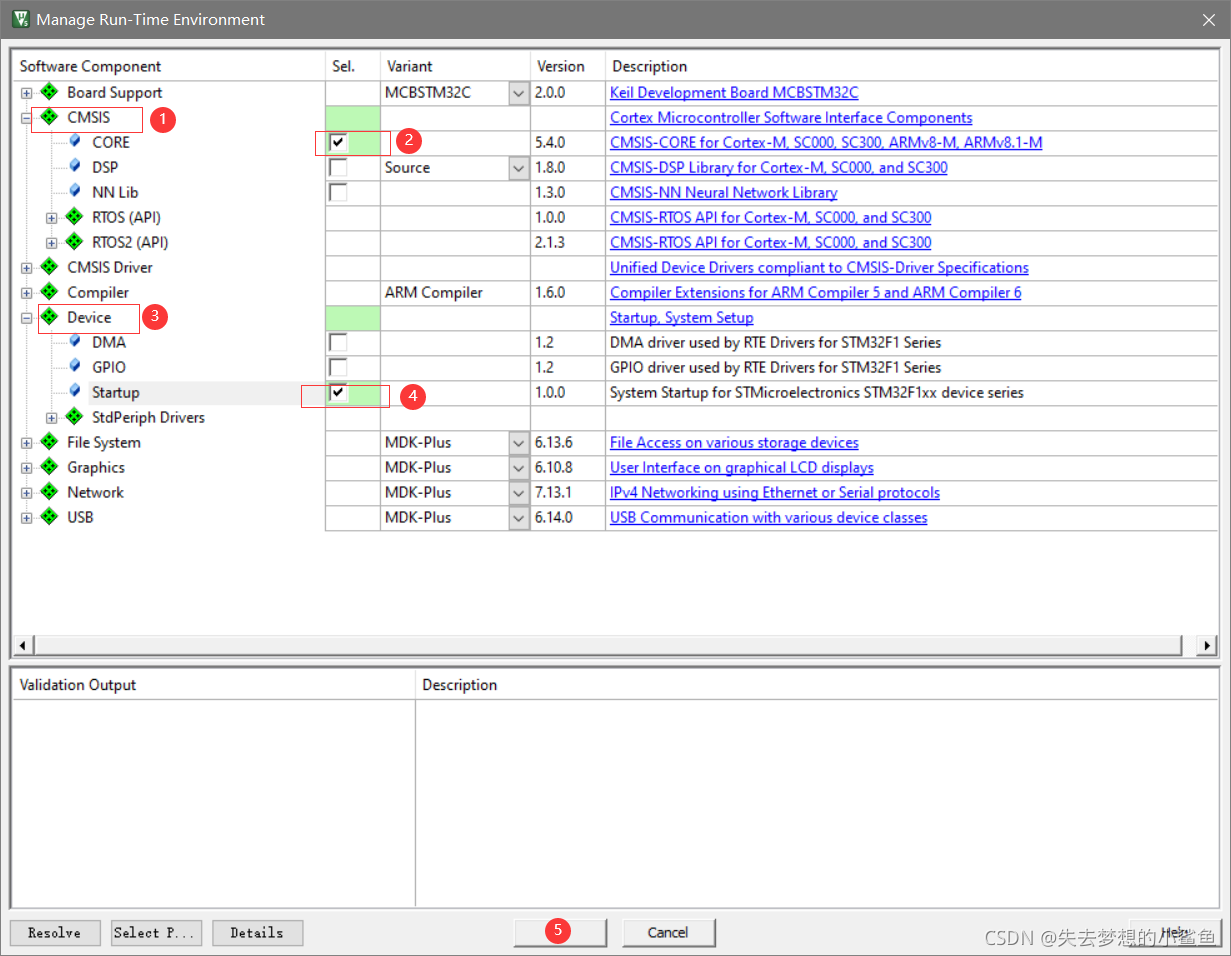

一些基本配置，按照图片所示选择就好。

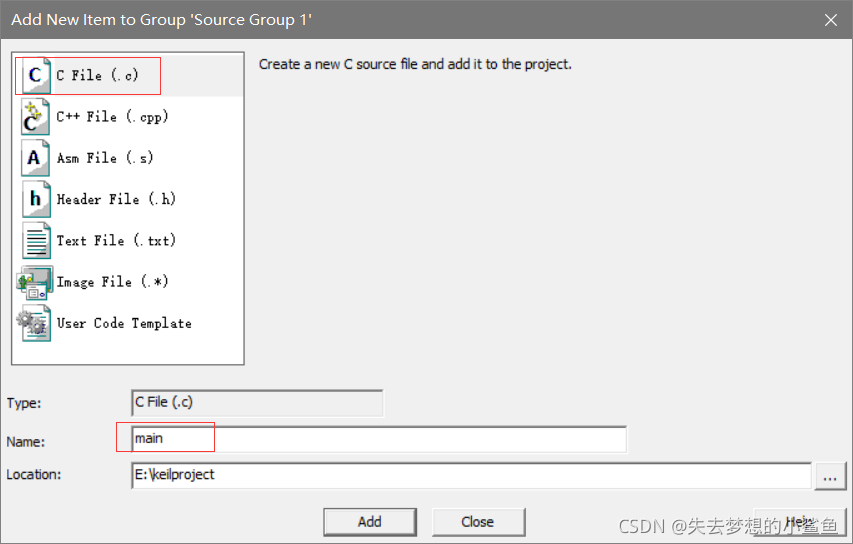

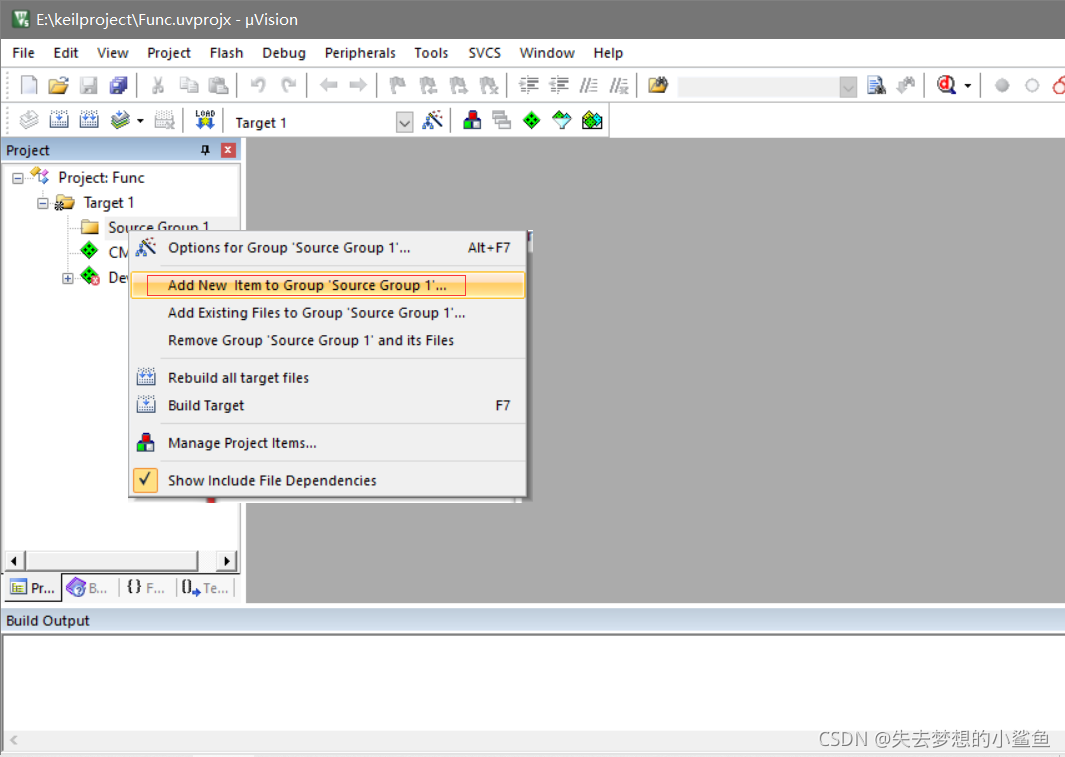

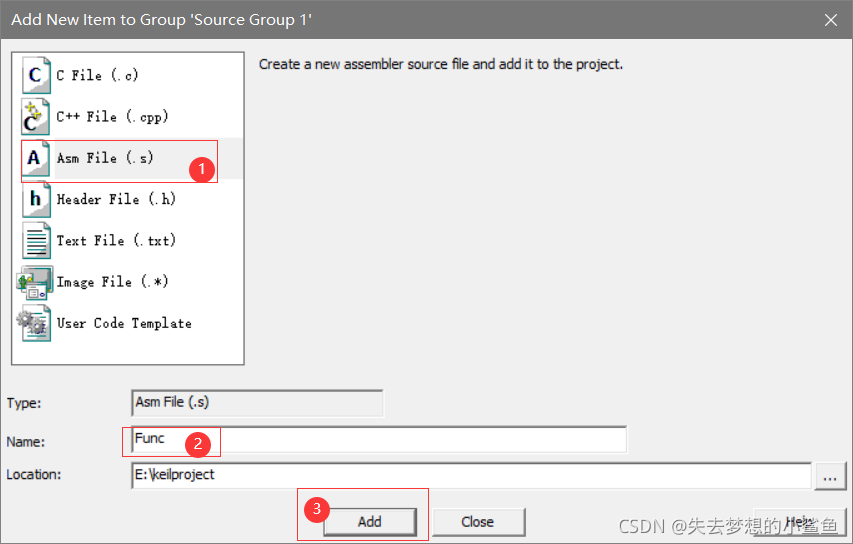

2、添加main.c和Func.s文件
在这里插入图片描述

3、编写代码

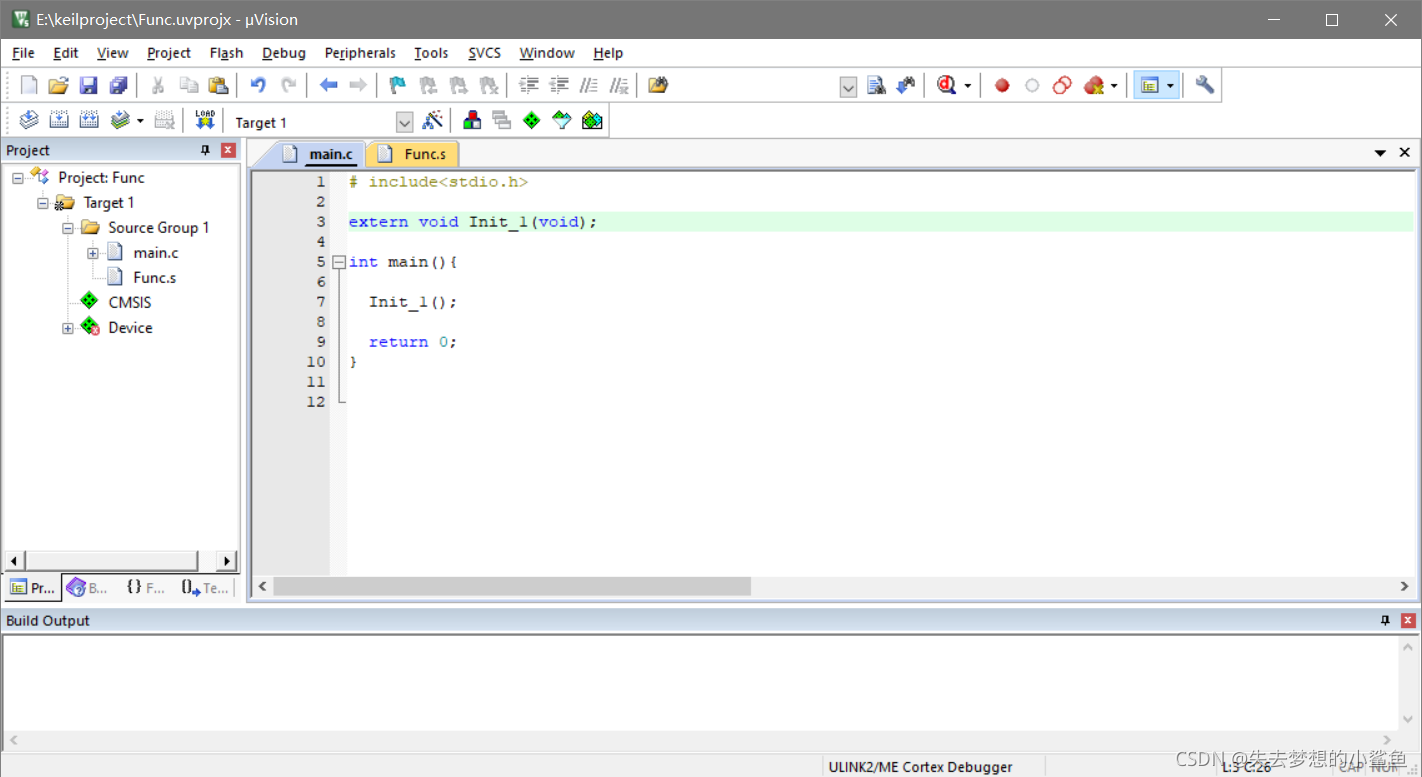

main.c：

  `# include<stdio.h>

extern void	Init_1(void);

int main(){

	Init_1();

	return 0;
}

在这里插入图片描述

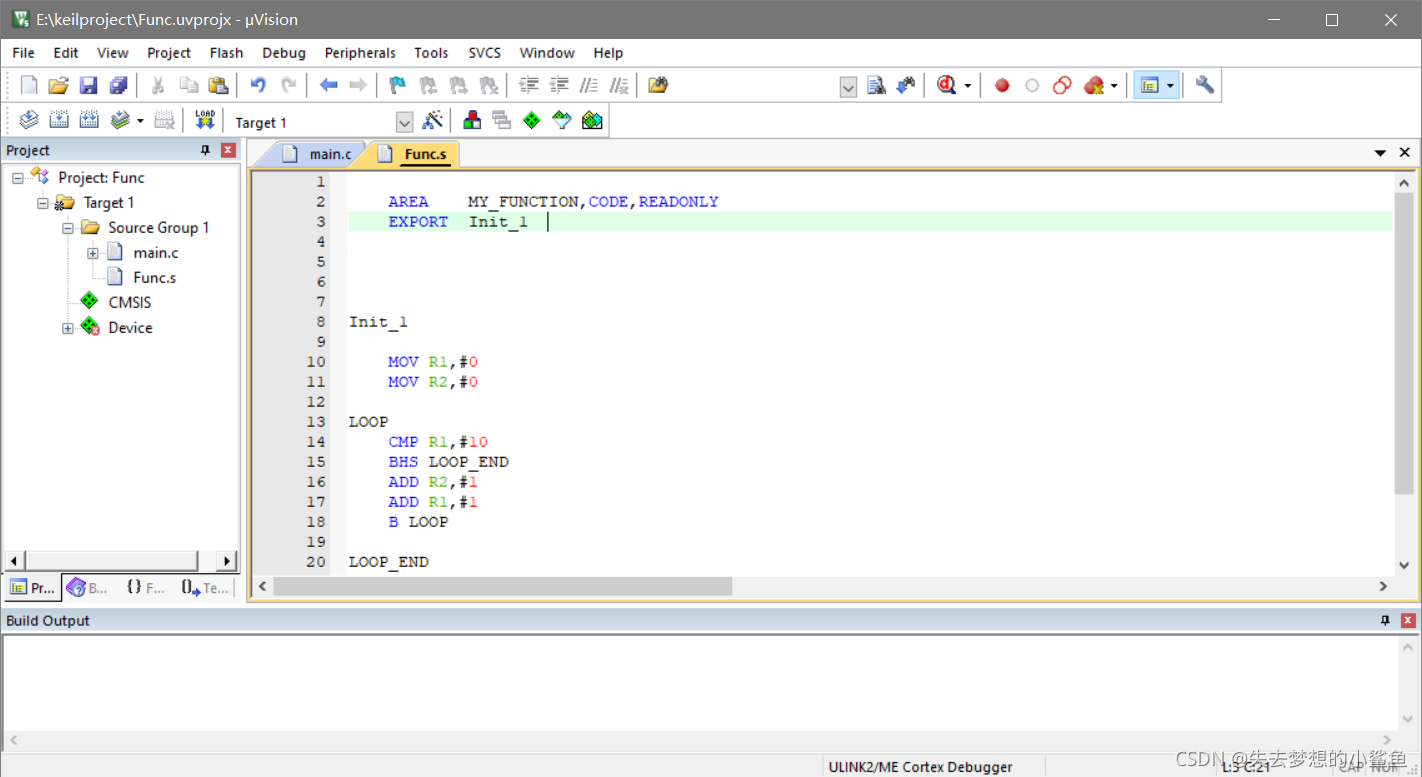

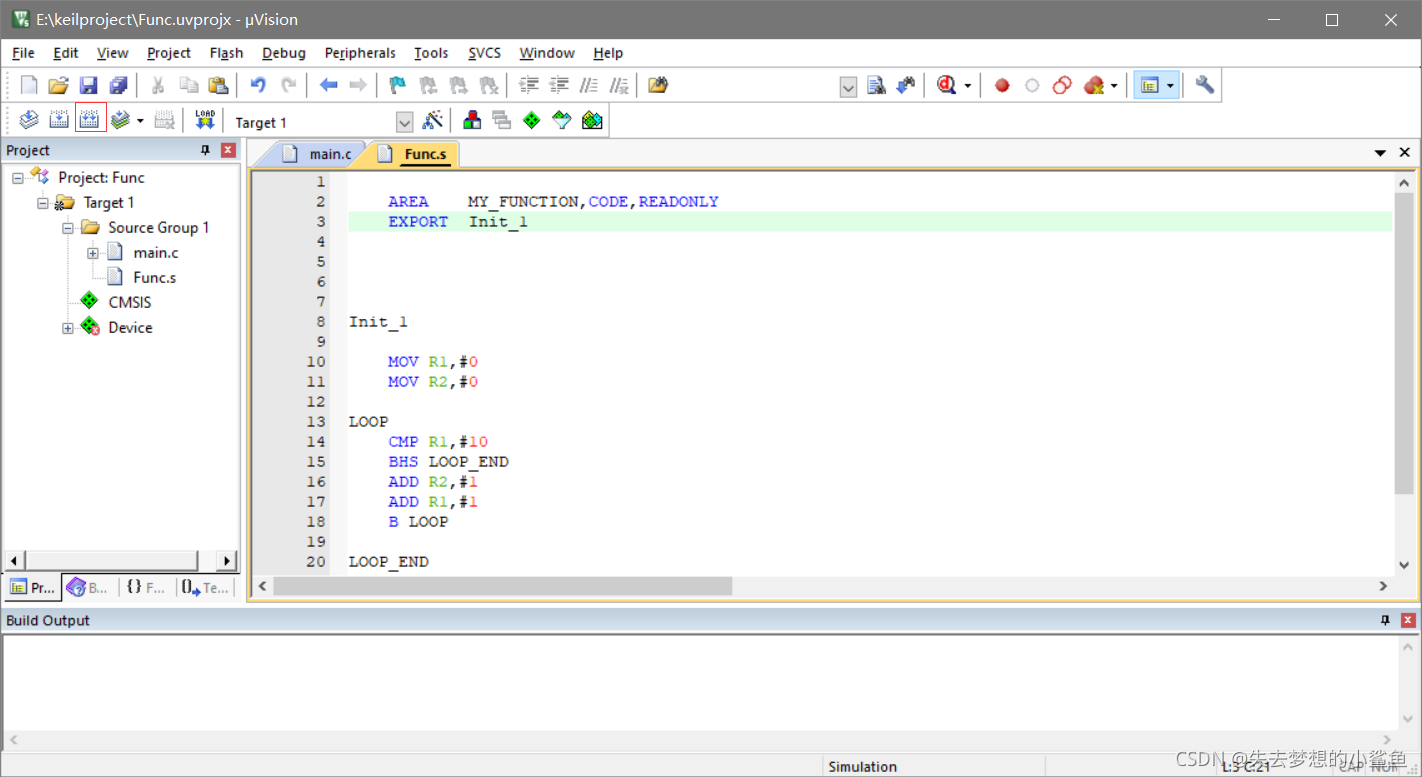

Func.s


	AREA	MY_FUNCTION,CODE,READONLY
	EXPORT 	Init_1




Init_1

	MOV R1,#0
	MOV R2,#0

LOOP
	CMP R1,#10
	BHS LOOP_END
	ADD R2,#1
	ADD R1,#1
	B LOOP

LOOP_END
	NOP

	END

在这里插入图片描述

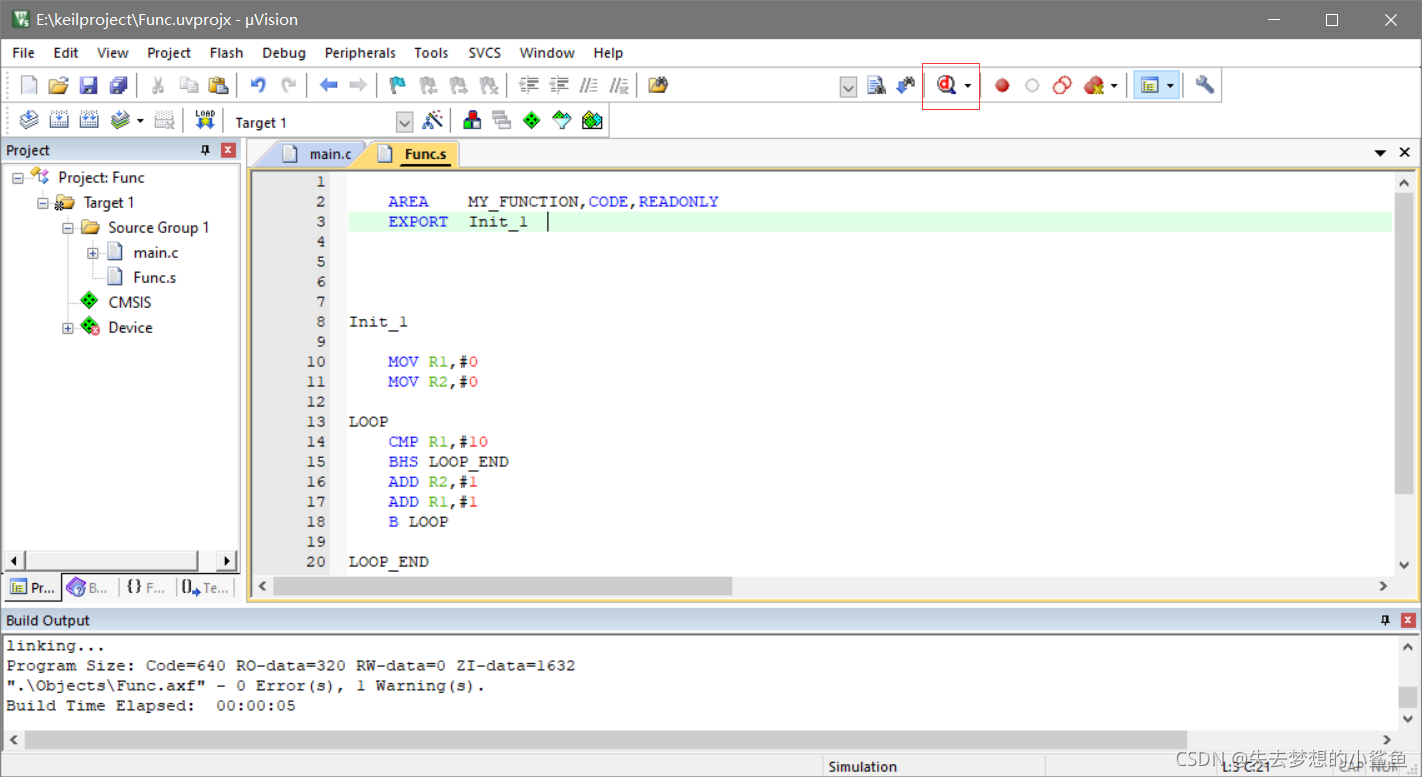

rebuild一下

可以从最下面看到没有错误只有一个警告。

二、C语言调用汇编函数

1、无参调用

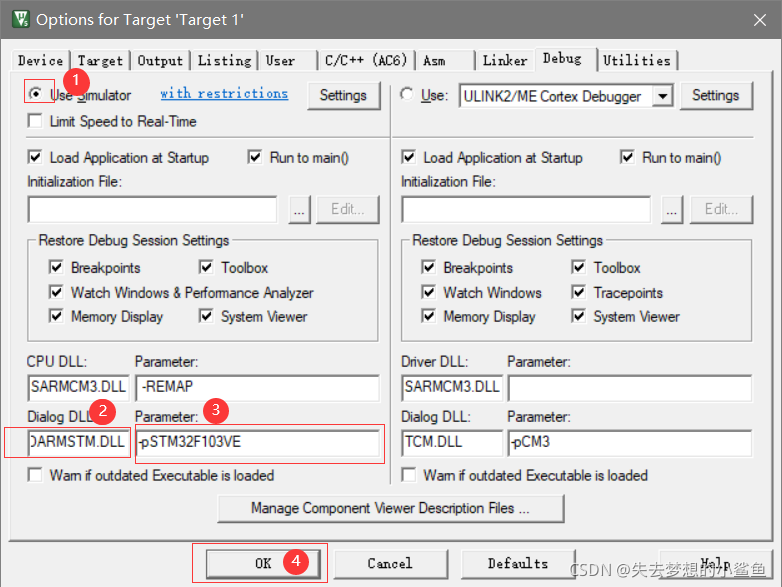

调试前的一些参数设置
点击魔法棒，选择Debug页面，勾选Use Simulator，将Dialog DLL下的属性改为DARMSTM.DLL，将Parameter下的属性改为-pSTM32F103VE - 进入调试界面

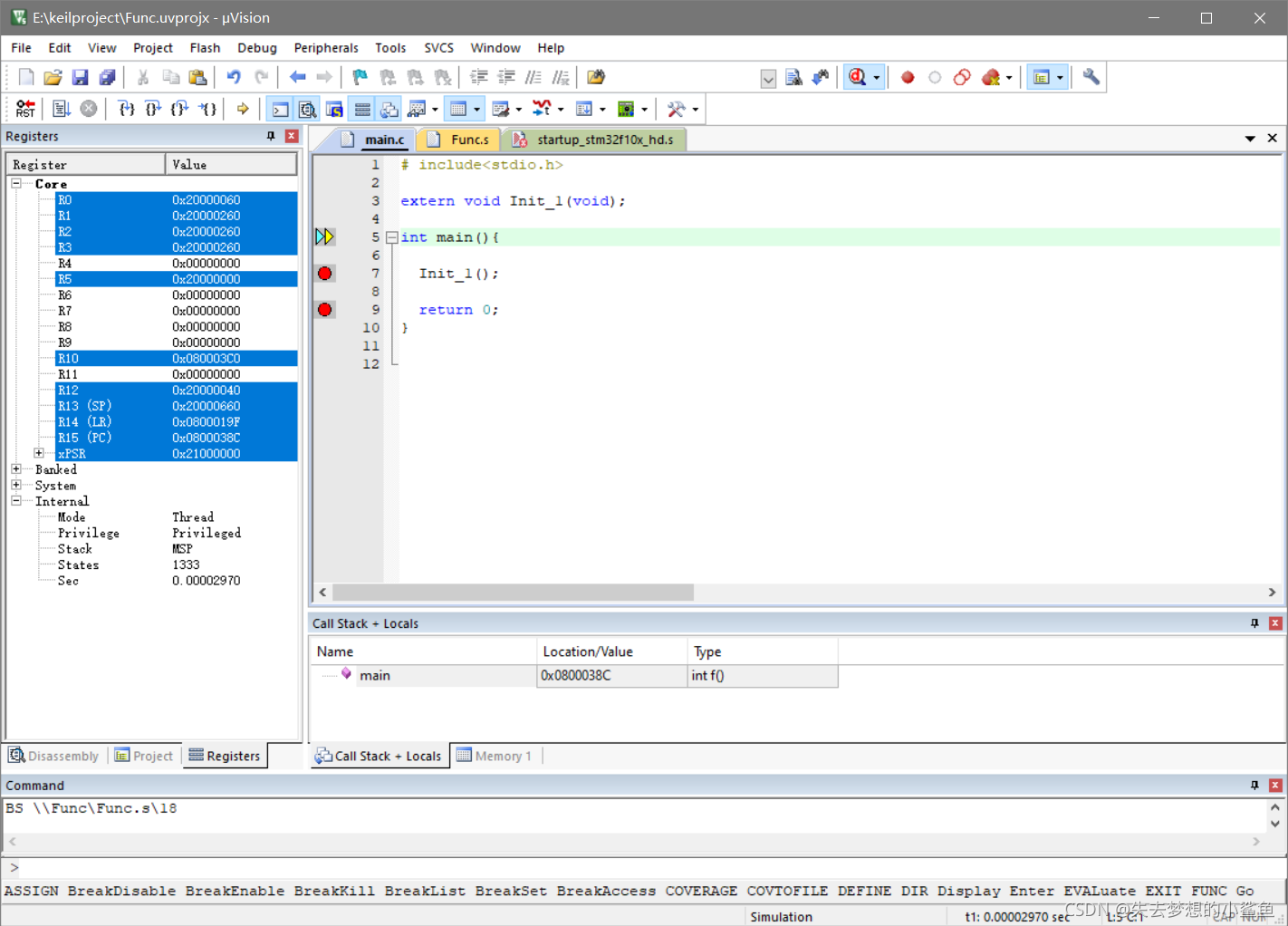

设置断点

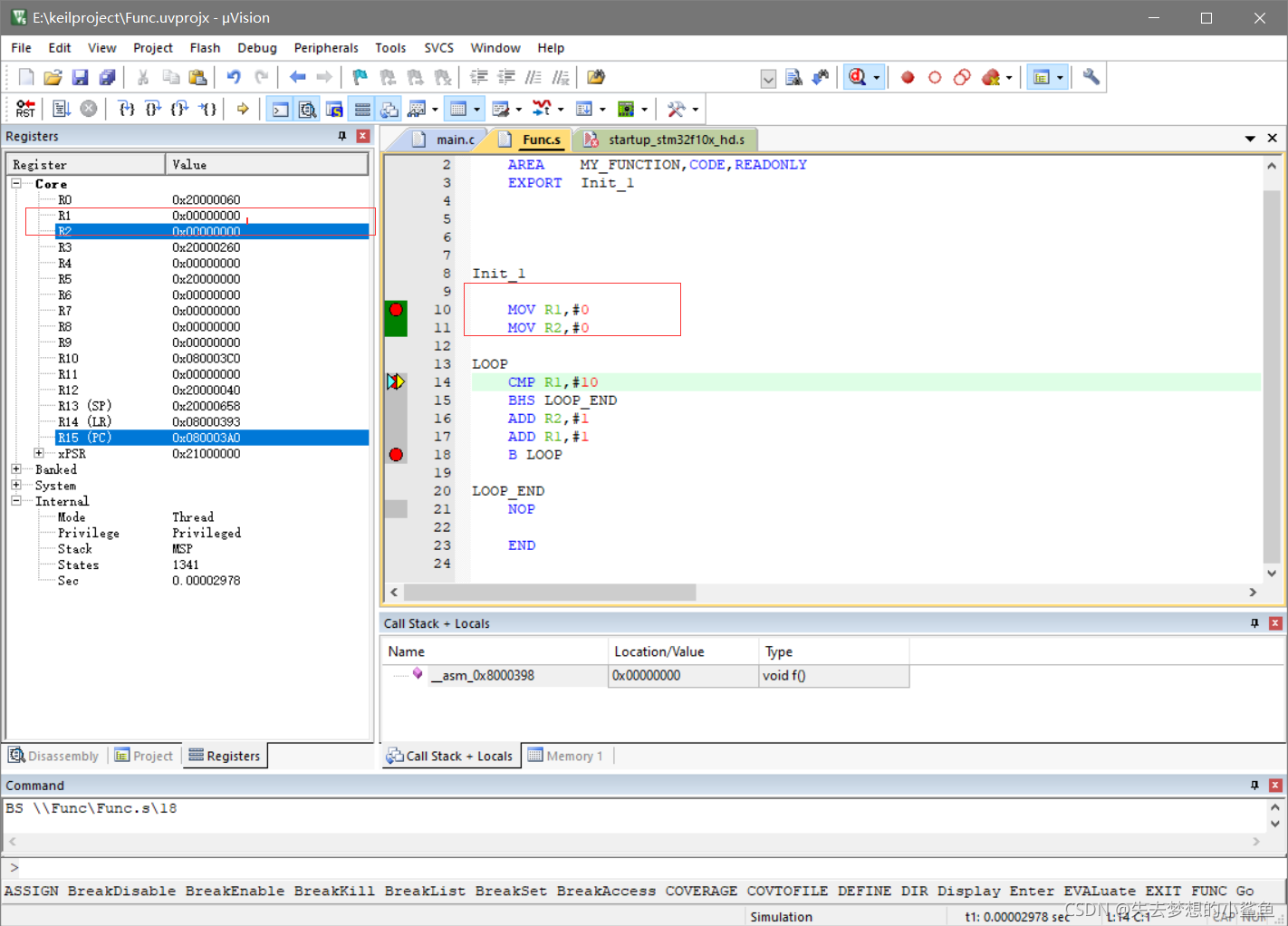

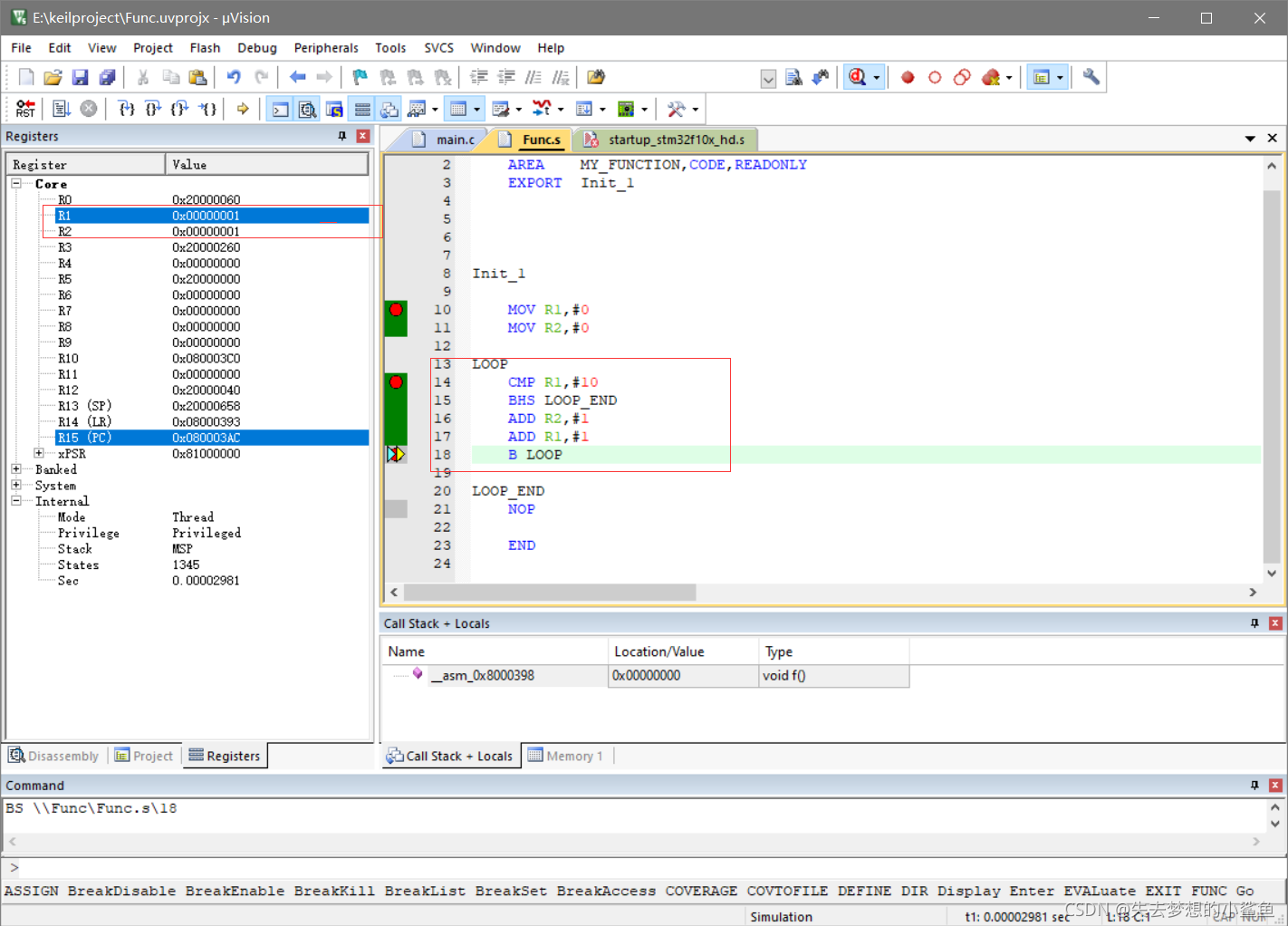

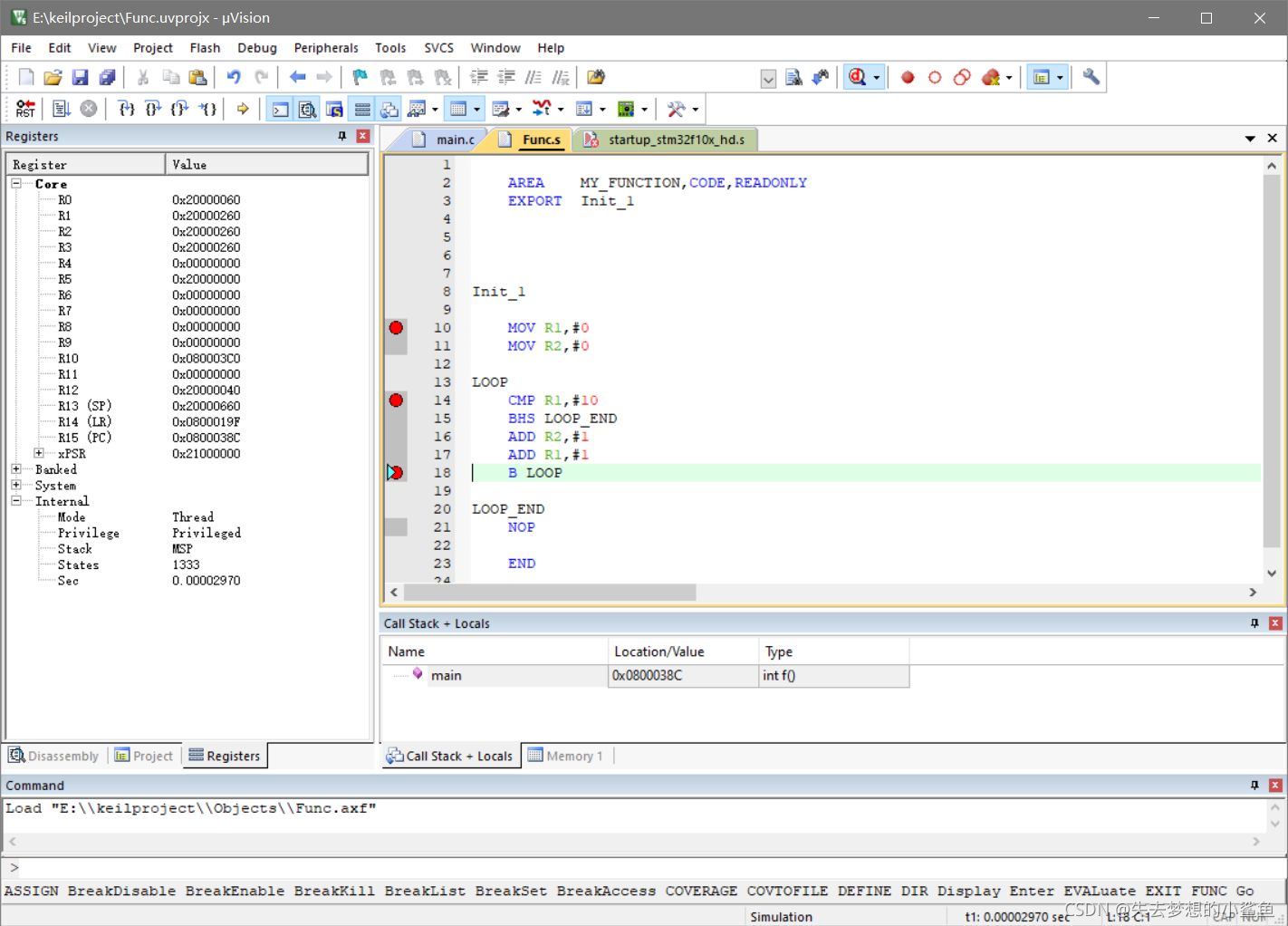

按F11进行单步调试观察寄存器的变化情况

这里看到首先会进入Inint_1函数，之后会为R1,R2寄存器赋初值为0。

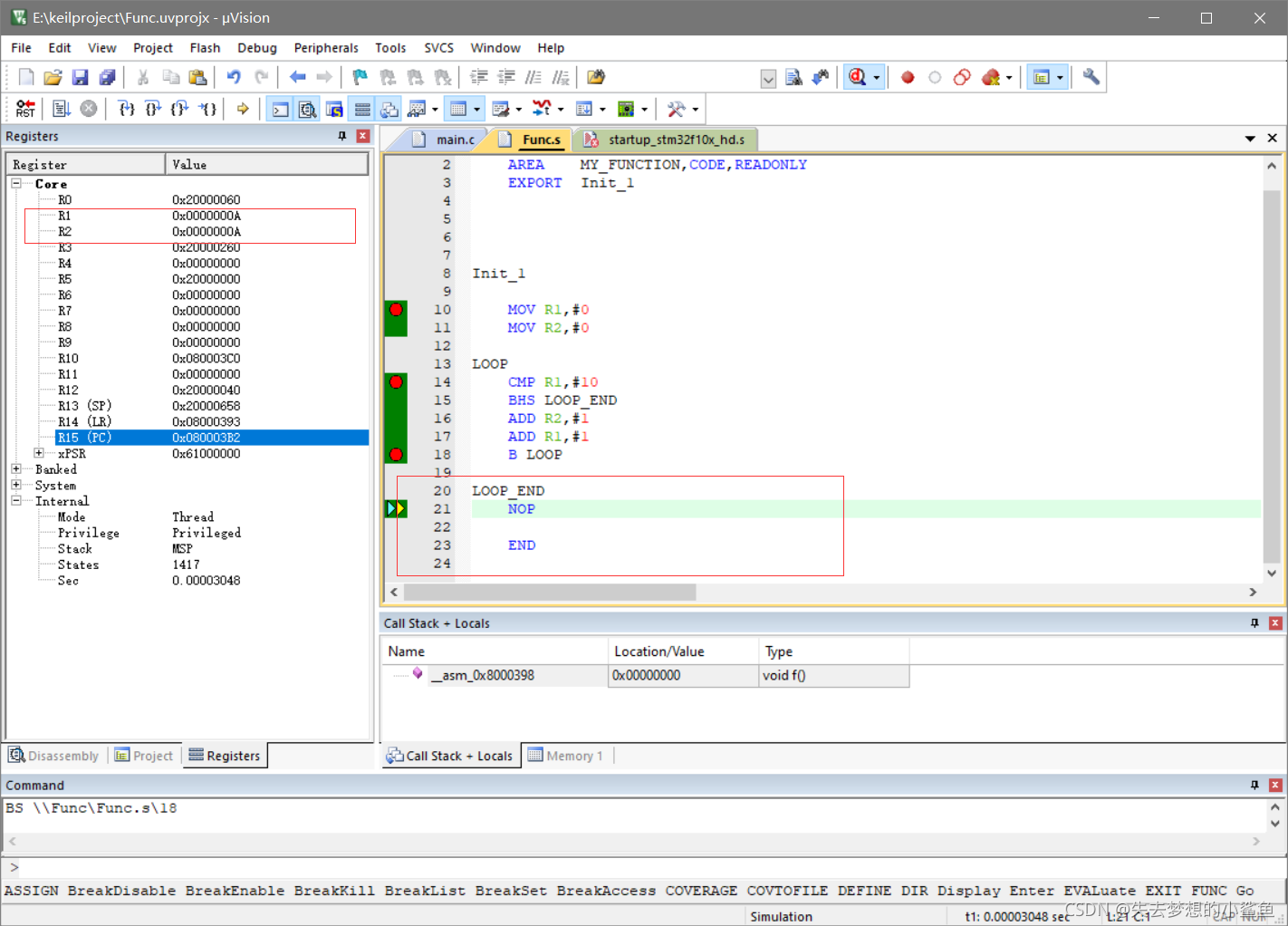

之后会进入LOOP函数，这里是将R1,R2寄存器中的值与10进行比较，如果小于10就加1，一直循环到等于10，该函数才end。

2、有参调用

1、修改代码

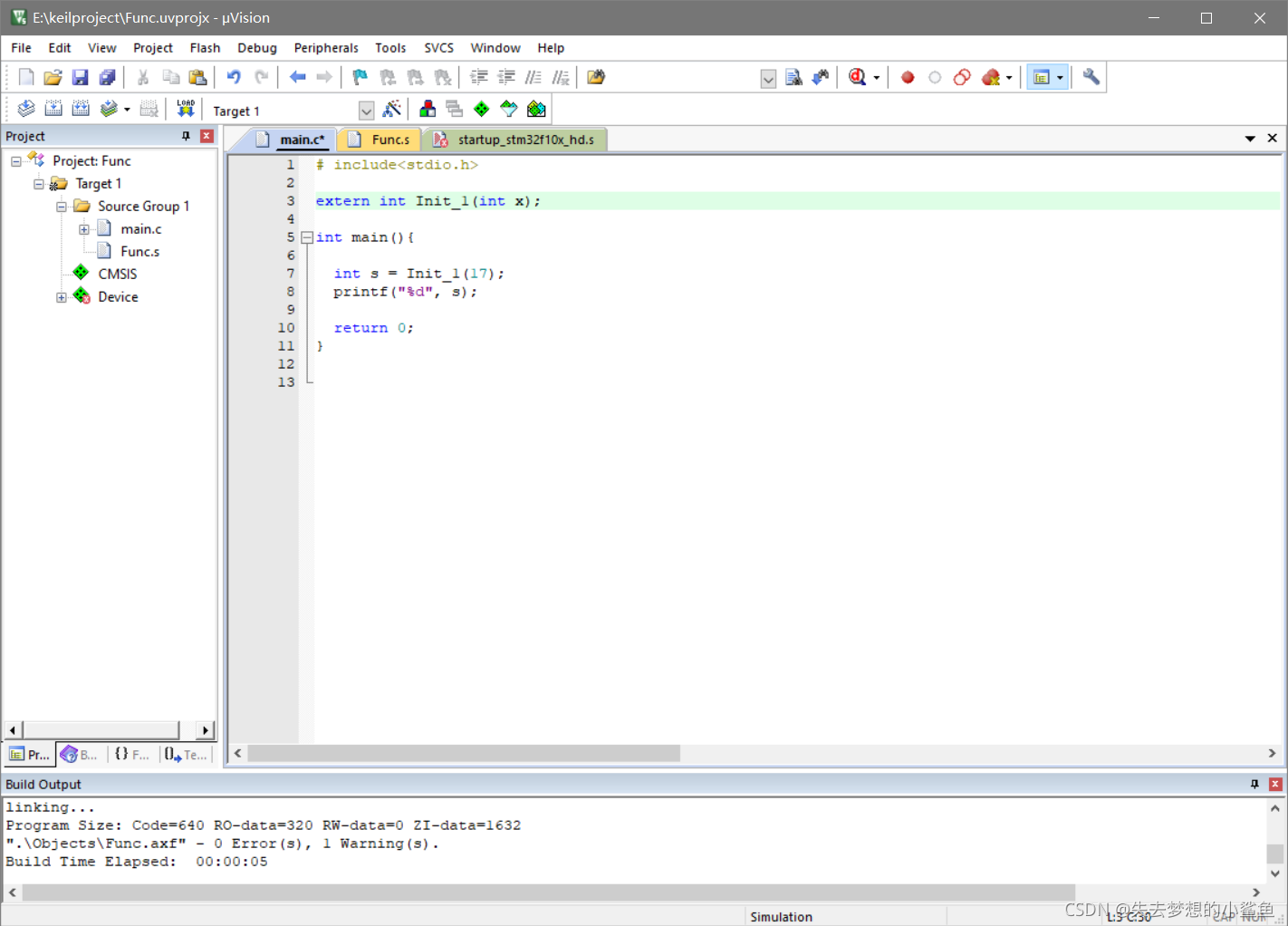

main.c：

# include<stdio.h>

extern int Init_1(int x);

int main(){

	int s = Init_1(17);
	printf("%d", s);

	return 0;

}

在这里插入图片描述

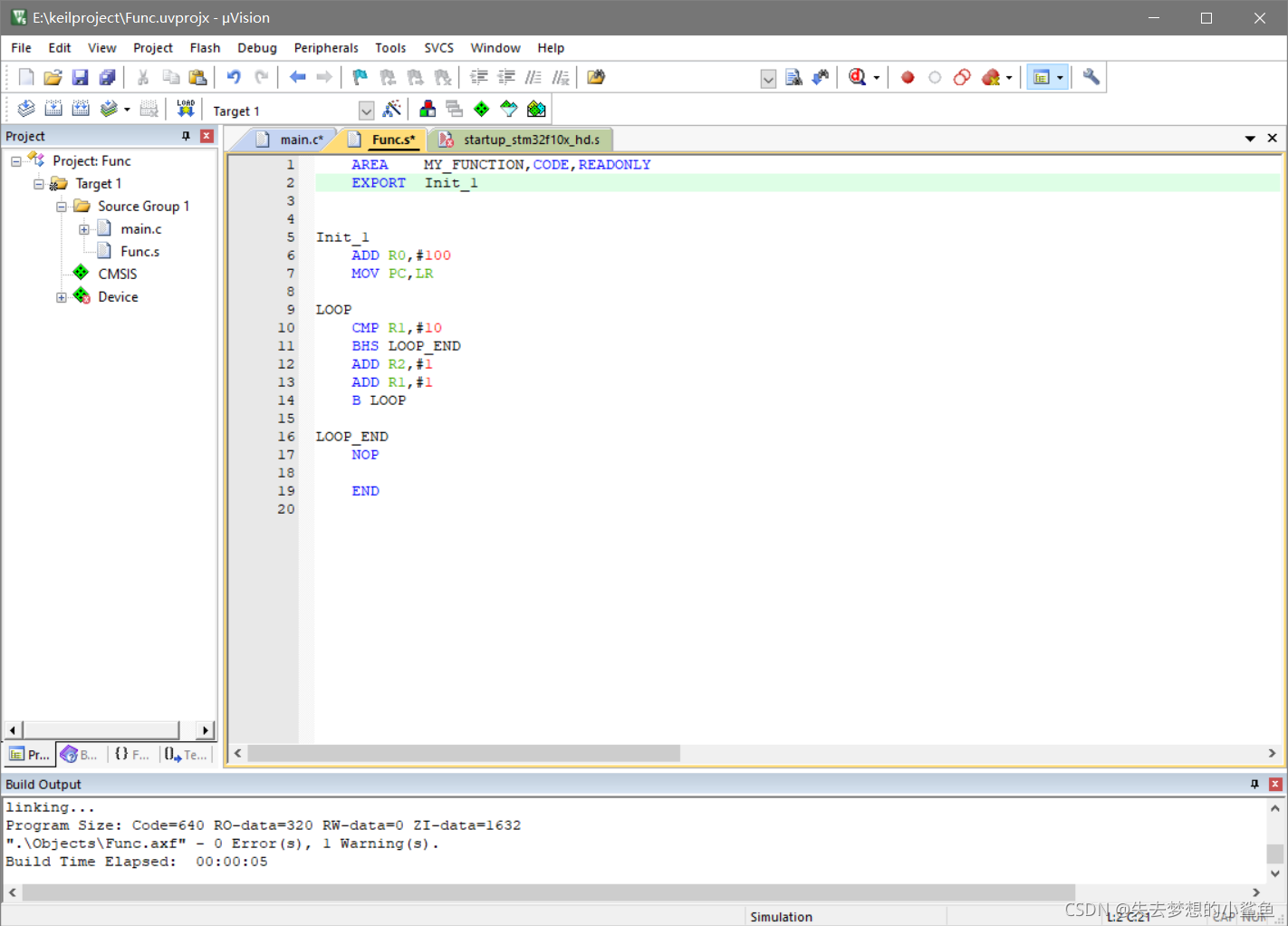

Func.s:

	AREA	MY_FUNCTION,CODE,READONLY
	EXPORT 	Init_1


Init_1
	ADD R0,#100
	MOV PC,LR

LOOP
	CMP R1,#10
	BHS LOOP_END
	ADD R2,#1
	ADD R1,#1
	B LOOP

LOOP_END
	NOP

	END

在这里插入图片描述

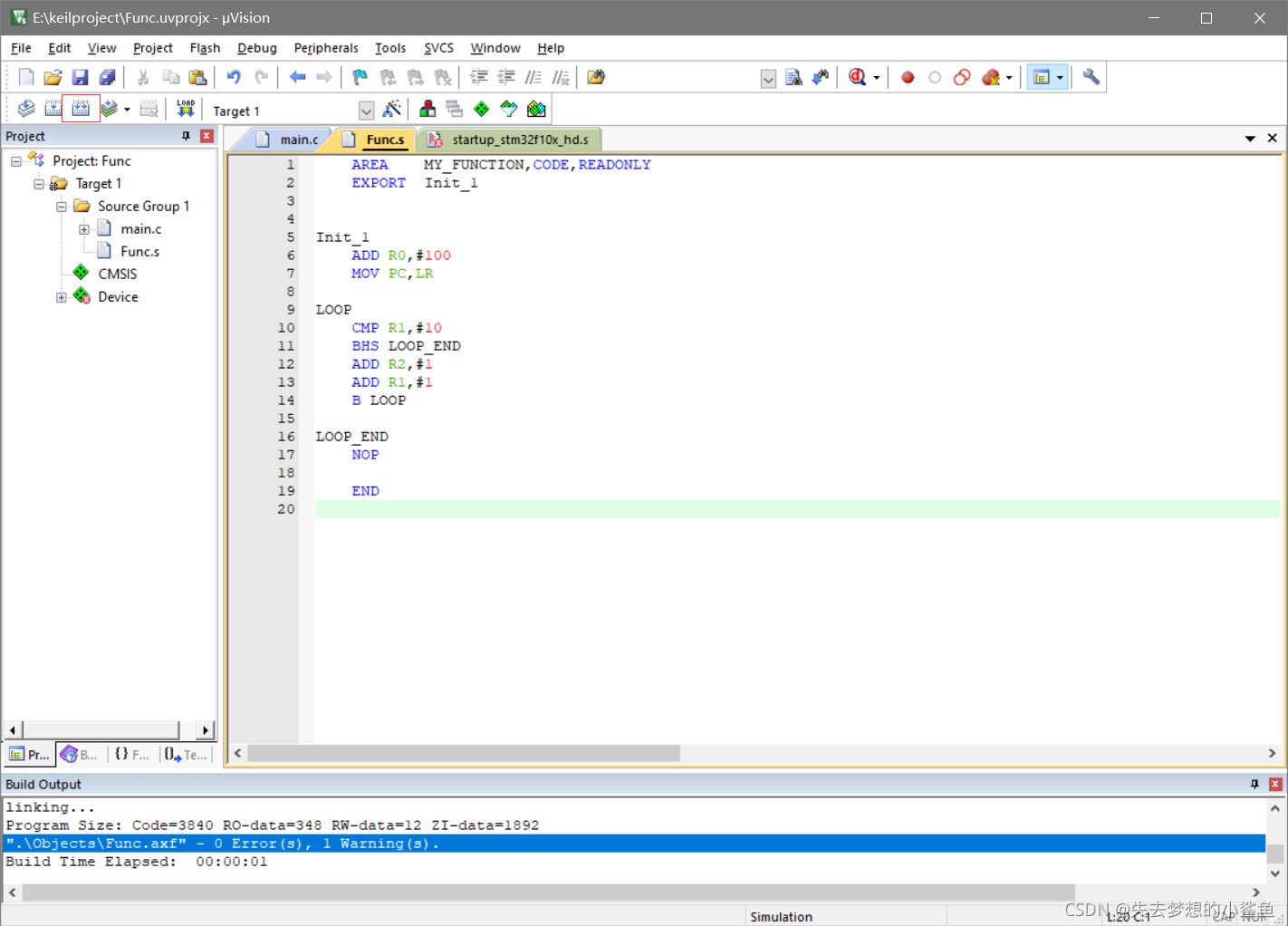

rebiuld一下

在ARM中，子函数的参数值传递按顺序存放在r0,r1,r2,r3里，超过4个参数值传递放栈帧里。
因此Init_1(17)传入的10放到了R0，由MOV PC,LR返回110（十六进制为0x75）。

2、进入调试
照例设置一下断点观察寄存器的变化，断点位置如下图所示。

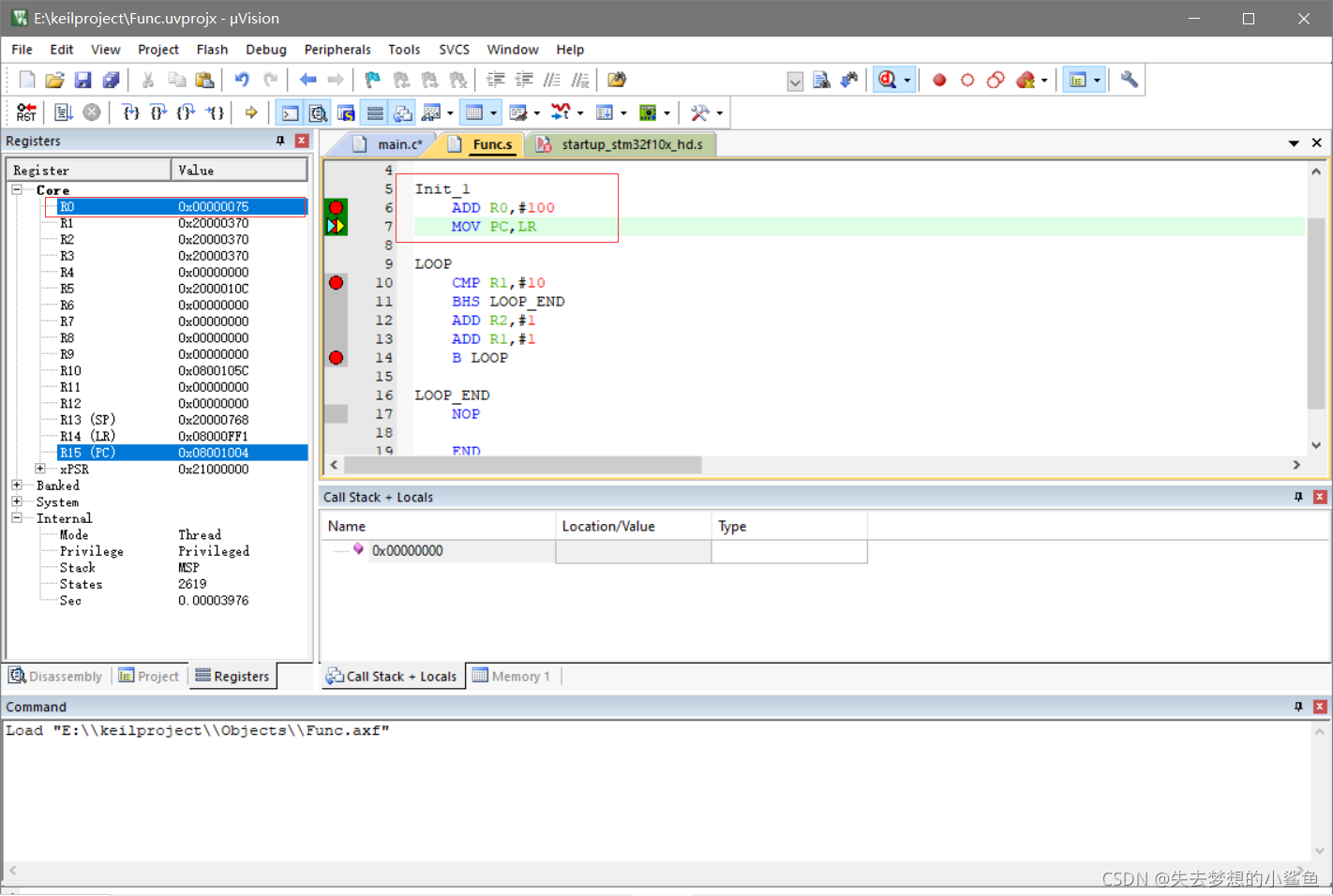

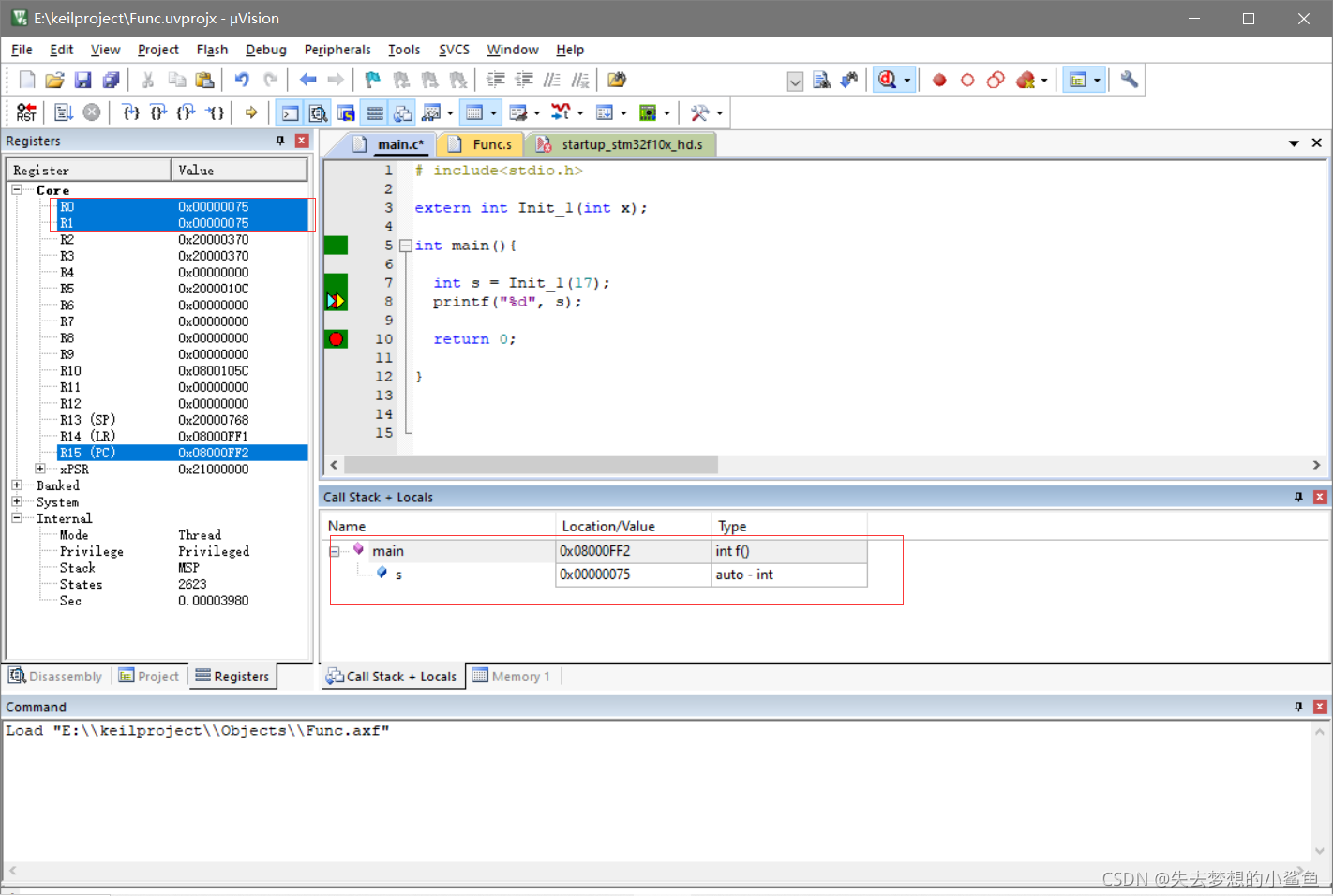

R0返回117（十六进制为0x75）：

在这里插入图片描述

main函数中s的值返回117（十六进制为0x75）：

在这里插入图片描述

三、汇编函数调用C语言

1、改写函数

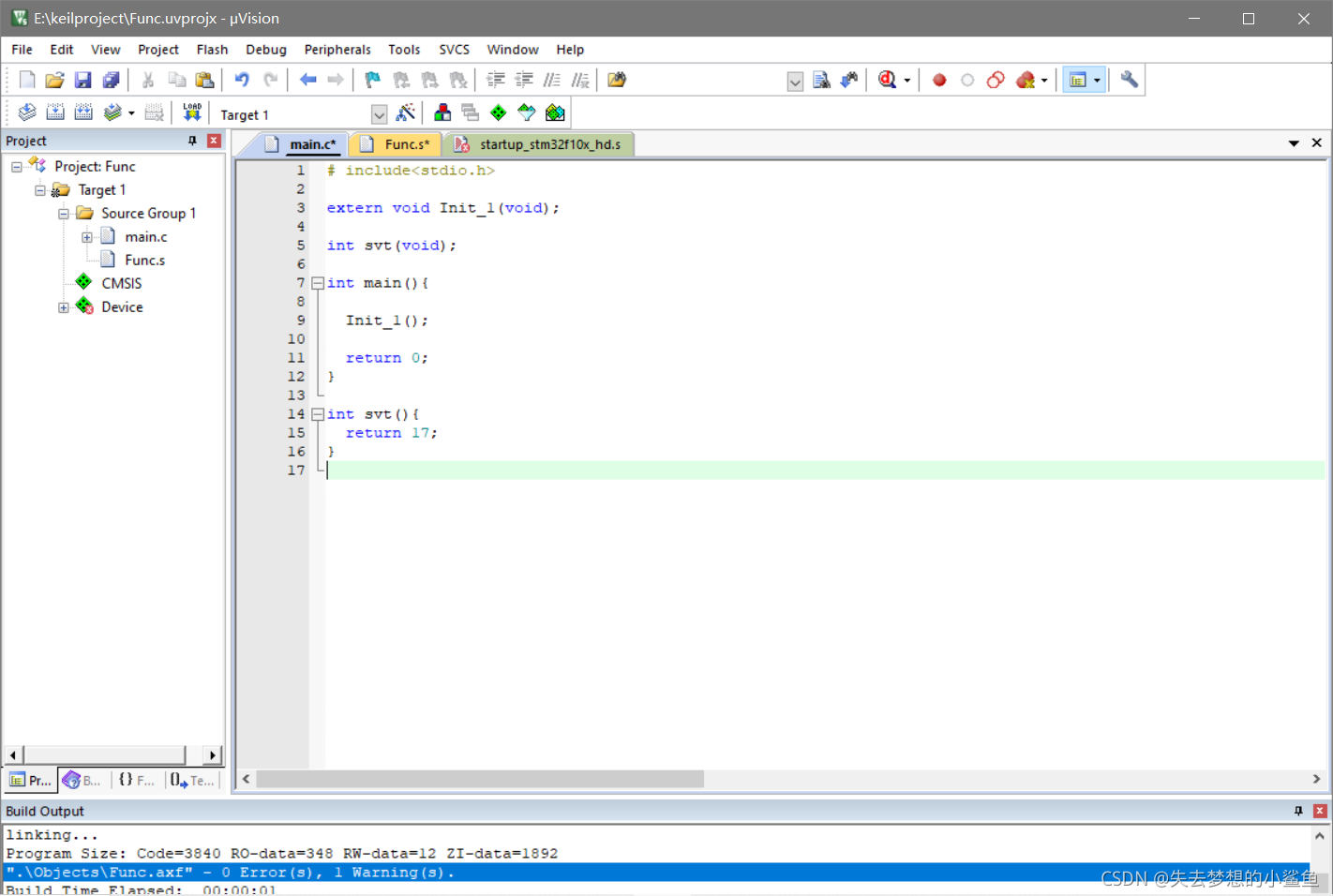

main.s：

# include<stdio.h>

extern void	Init_1(void);

int svt(void);

int main(){

	Init_1();

	return 0;
}

int svt(){
	return 17;
}

在这里插入图片描述

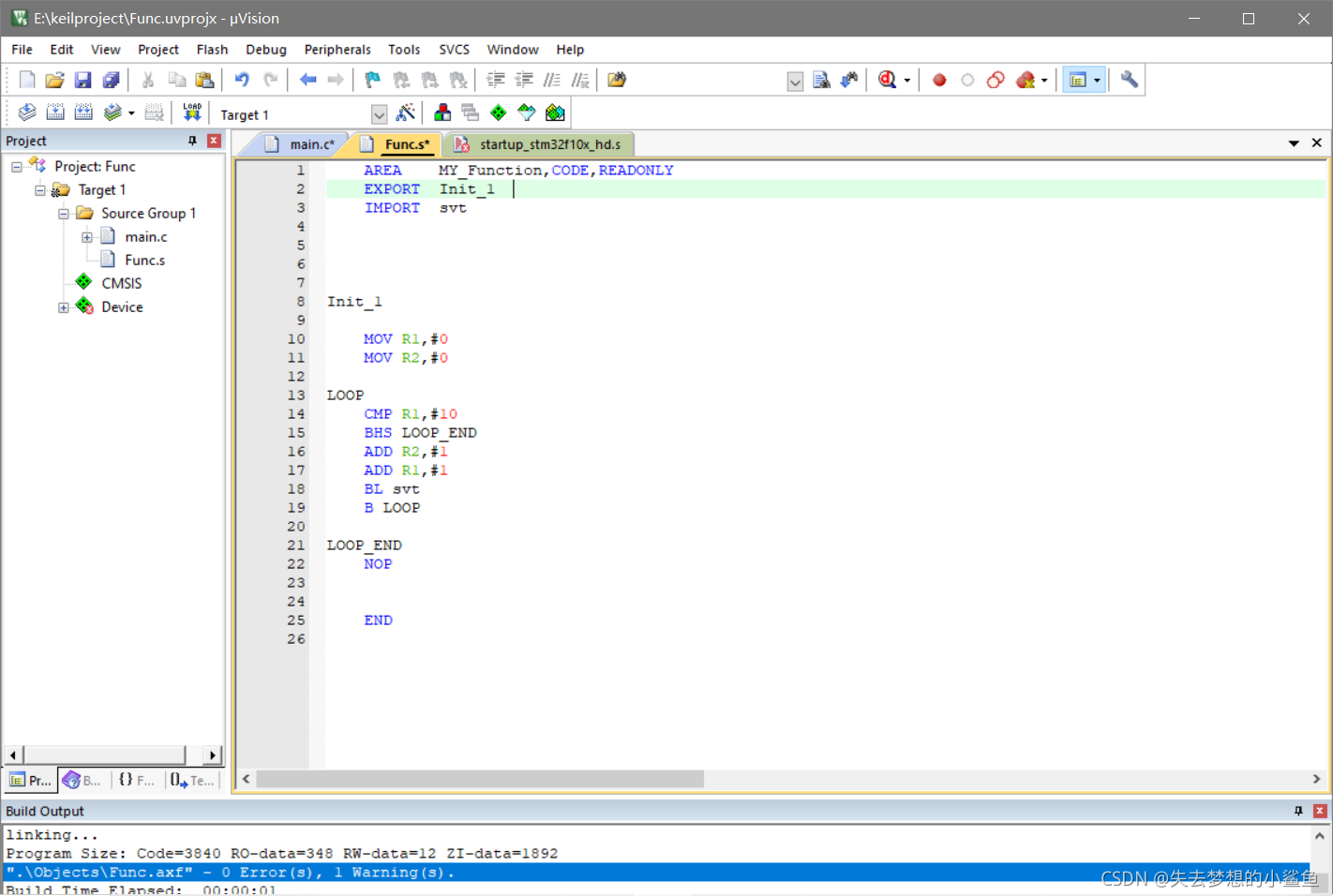

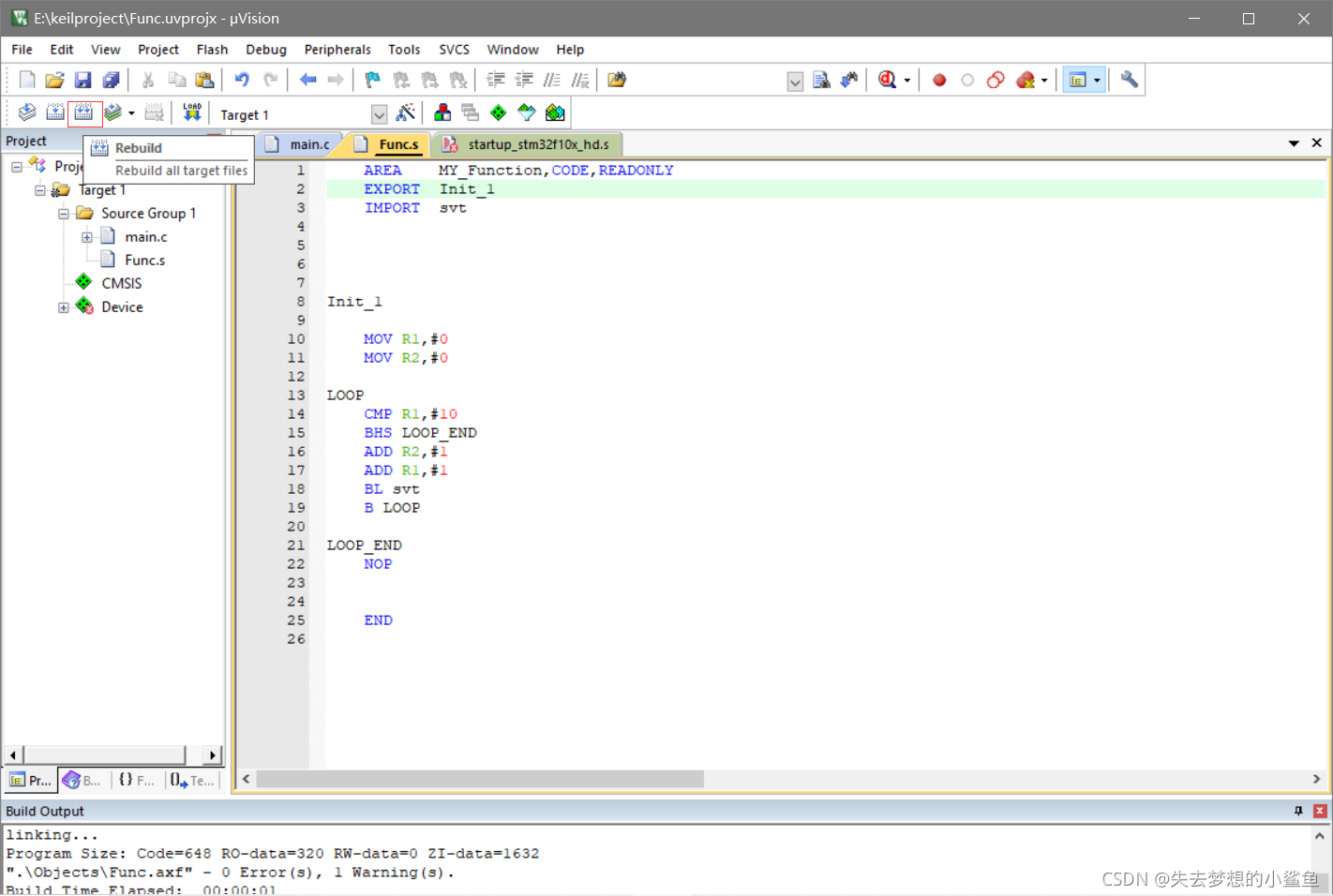

Func.s：

	AREA	MY_Function,CODE,READONLY
	EXPORT 	Init_1
	IMPORT  svt




Init_1

	MOV R1,#0
	MOV R2,#0

LOOP
	CMP R1,#10
	BHS LOOP_END
	ADD R2,#1
	ADD R1,#1

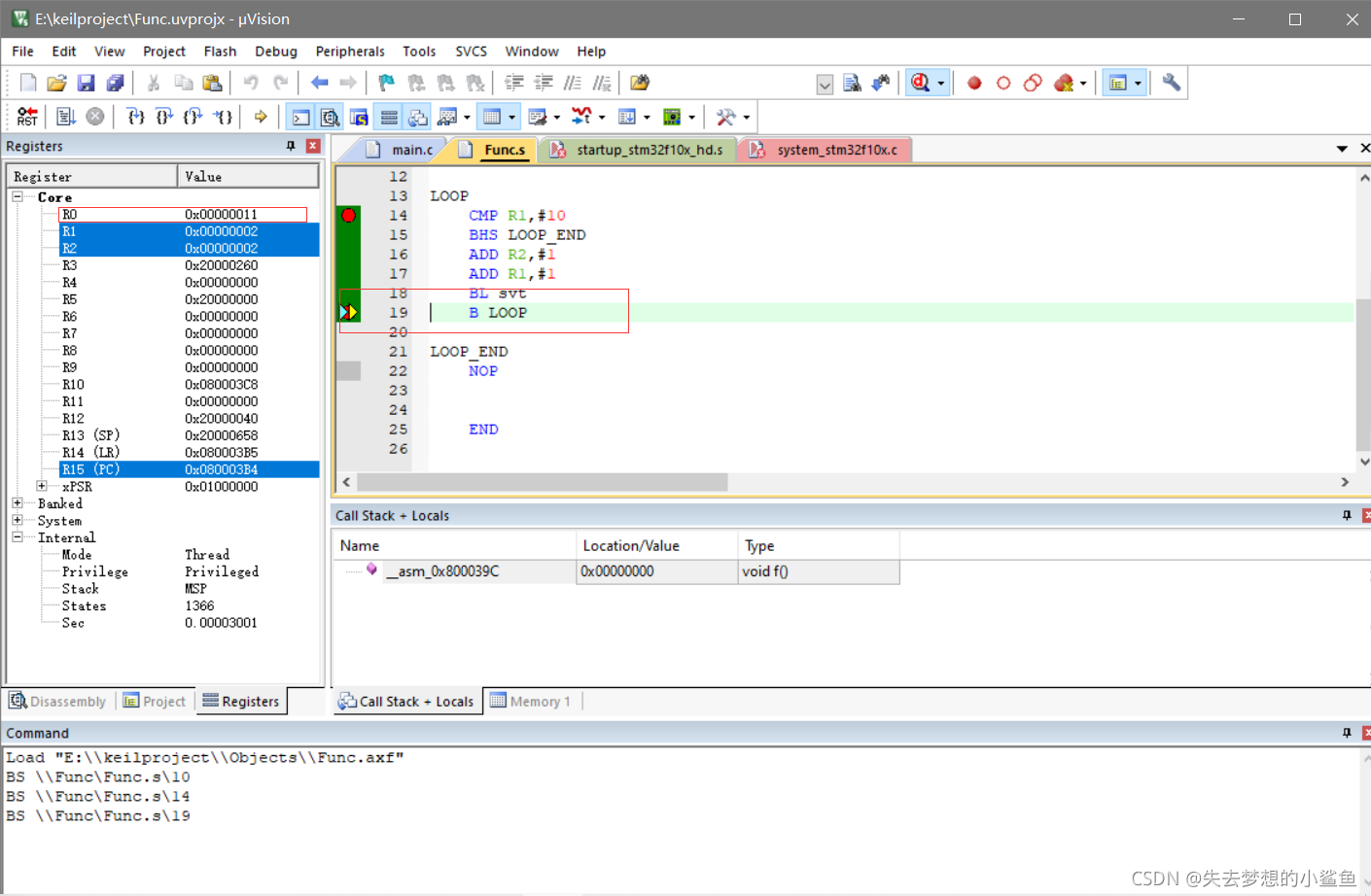

	BL svt
	B LOOP

LOOP_END
	NOP


	END
