深度深度研究报告：倾佳电子代理之基本半导体碳化硅MOSFET产品可靠性物理机制与其在新型电力系统关键设备中的应用价值全景解析

第一章绪论：第三代半导体时代的供应链协同与技术重构

1.1 全球能源变革下的功率半导体范式转移

当前，全球正处于以“碳中和”为核心的第四次工业革命浪潮中。从发电侧的清洁能源替代，到输配电侧的柔性电网建设，再到用电侧的交通电动化，电力电子技术已成为能源流转的中枢神经。在这一宏大的技术变革中，传统的硅（Si）基功率器件——如IGBT（绝缘栅双极型晶体管）和Superjunction MOSFET（超结场效应管）——正逼近其材料物理极限。硅材料1.12 eV的带隙宽度和较低的临界击穿场强，使其在面对高压、高频、高温的应用场景时，面临着效率瓶颈与散热难题。

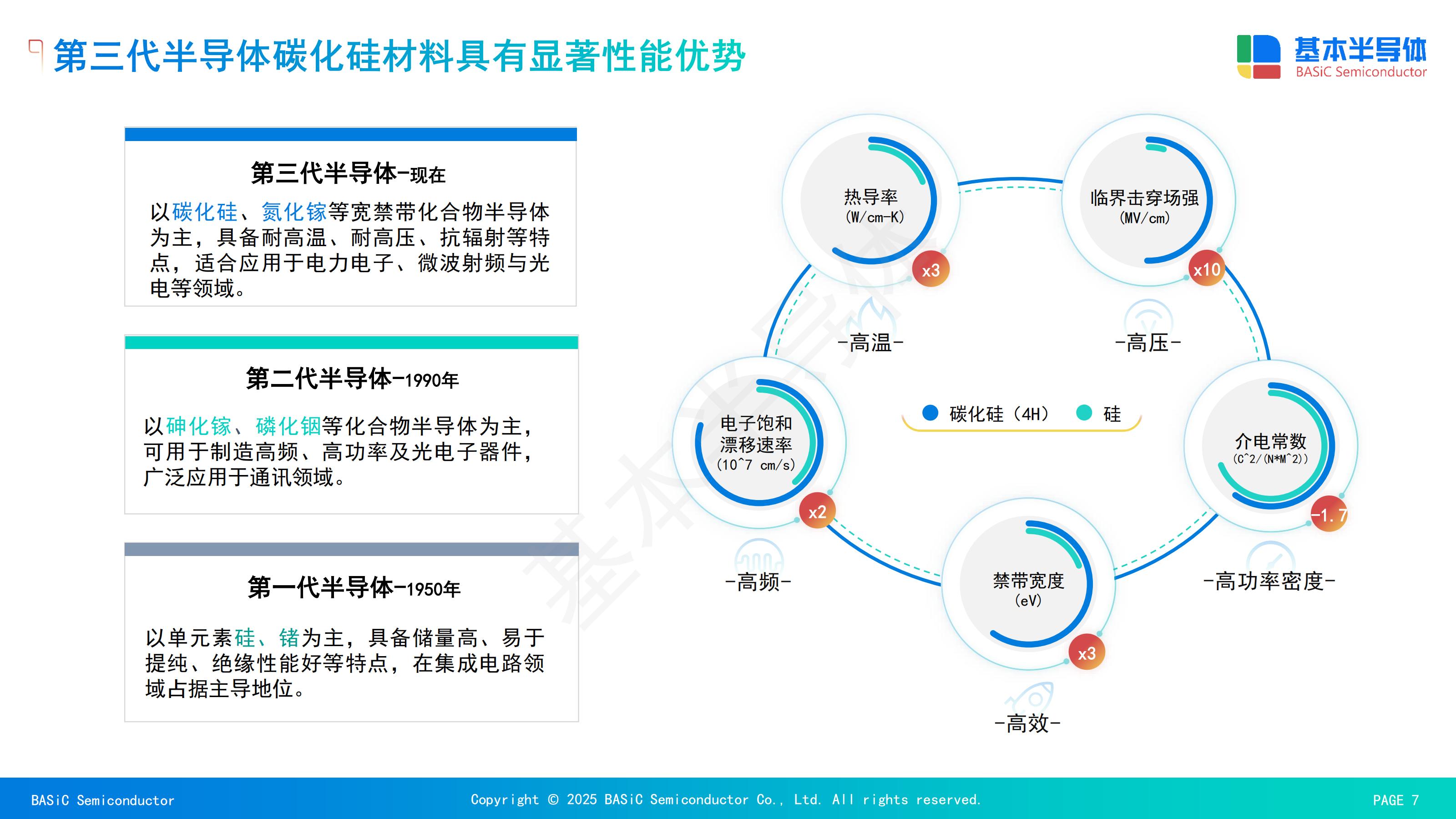

碳化硅（SiC），作为第三代宽禁带半导体的代表，凭借其3.26 eV的宽带隙、3 MV/cm的临界击穿场强（是硅的10倍）以及4.9 W/cm·K的高热导率（是硅的3倍），为突破“硅限”提供了物理层面的解决方案。然而，SiC器件的大规模商业化落地，不仅仅取决于芯片本身的性能指标，更取决于器件的长期可靠性、供应链的安全性以及应用技术的成熟度。

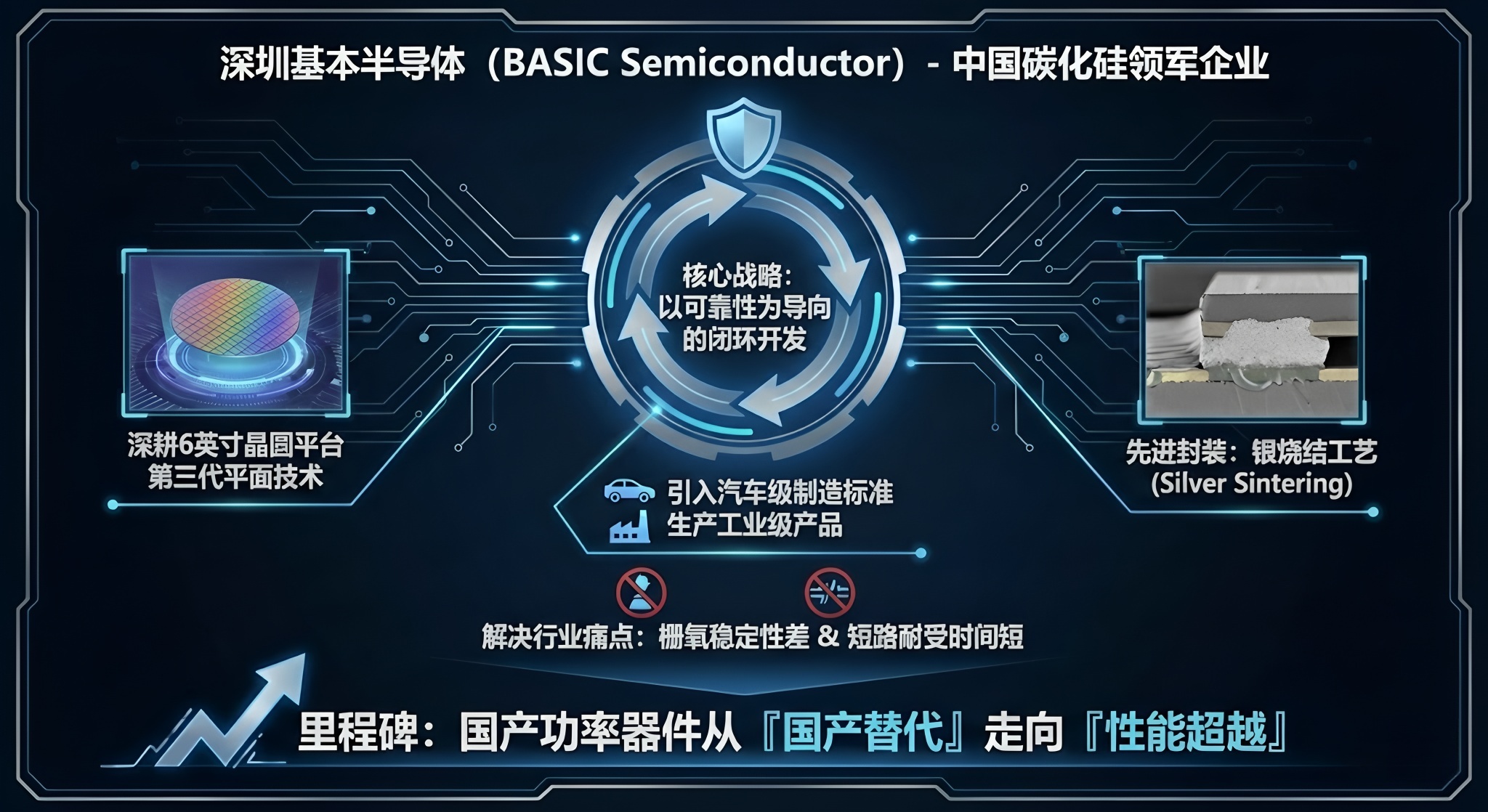

1.2 深圳基本半导体：可靠性导向的闭环开发体系

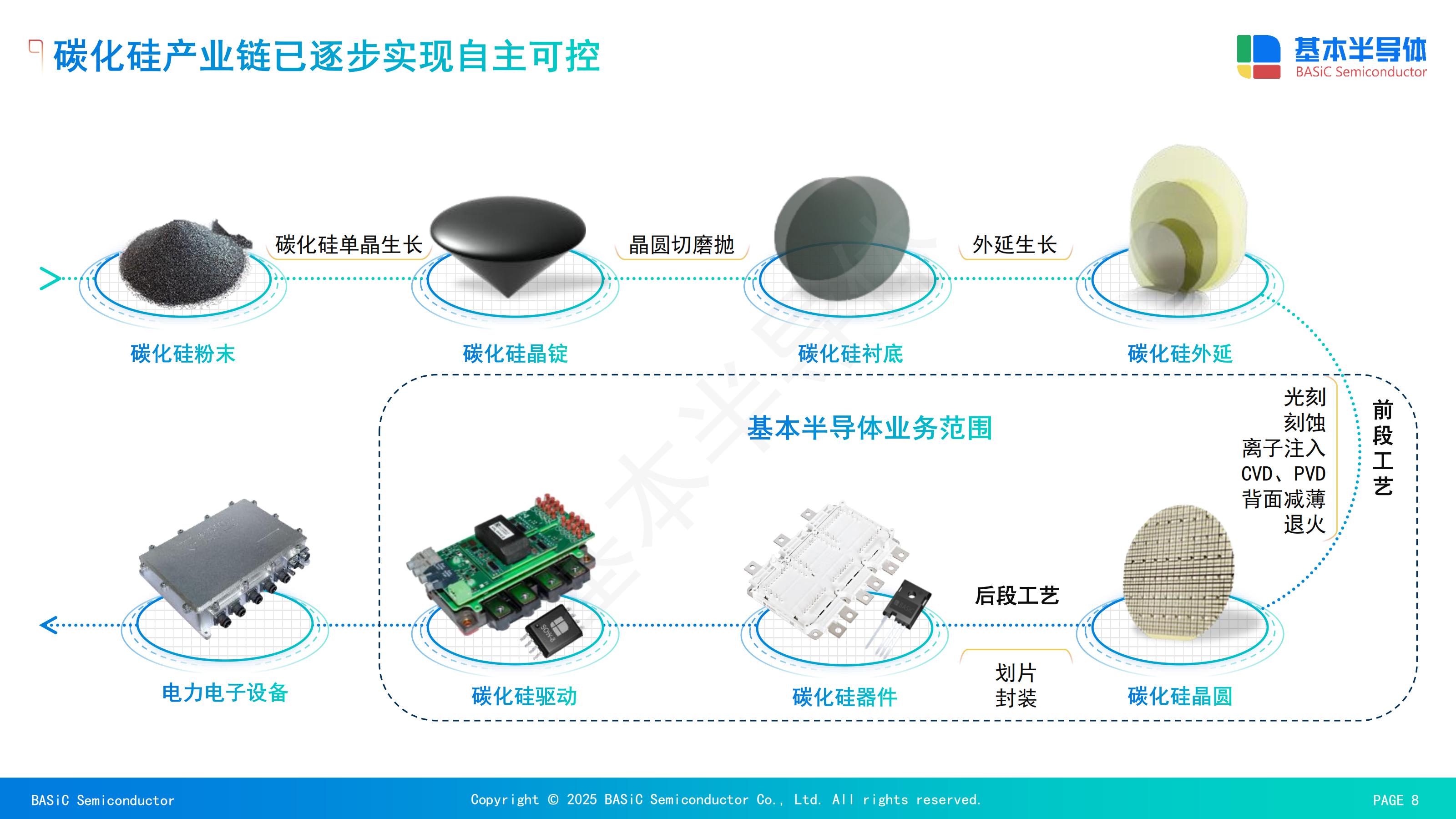

深圳基本半导体股份有限公司（BASIC Semiconductor，以下简称“基本半导体”）作为中国碳化硅功率器件领域的领军企业，展现了与传统IDM厂商不同的技术哲学。其核心战略在于“以可靠性为导向的闭环开发” 。不同于早期SiC市场单纯追求缩小芯片面积以降低成本的激进策略，基本半导体选择了在6英寸晶圆平台上深耕第三代平面技术，通过引进汽车级制造标准来生产工业级产品，从而系统性地解决了SiC MOSFET早期存在的栅氧稳定性差、短路耐受时间短等行业痛点。

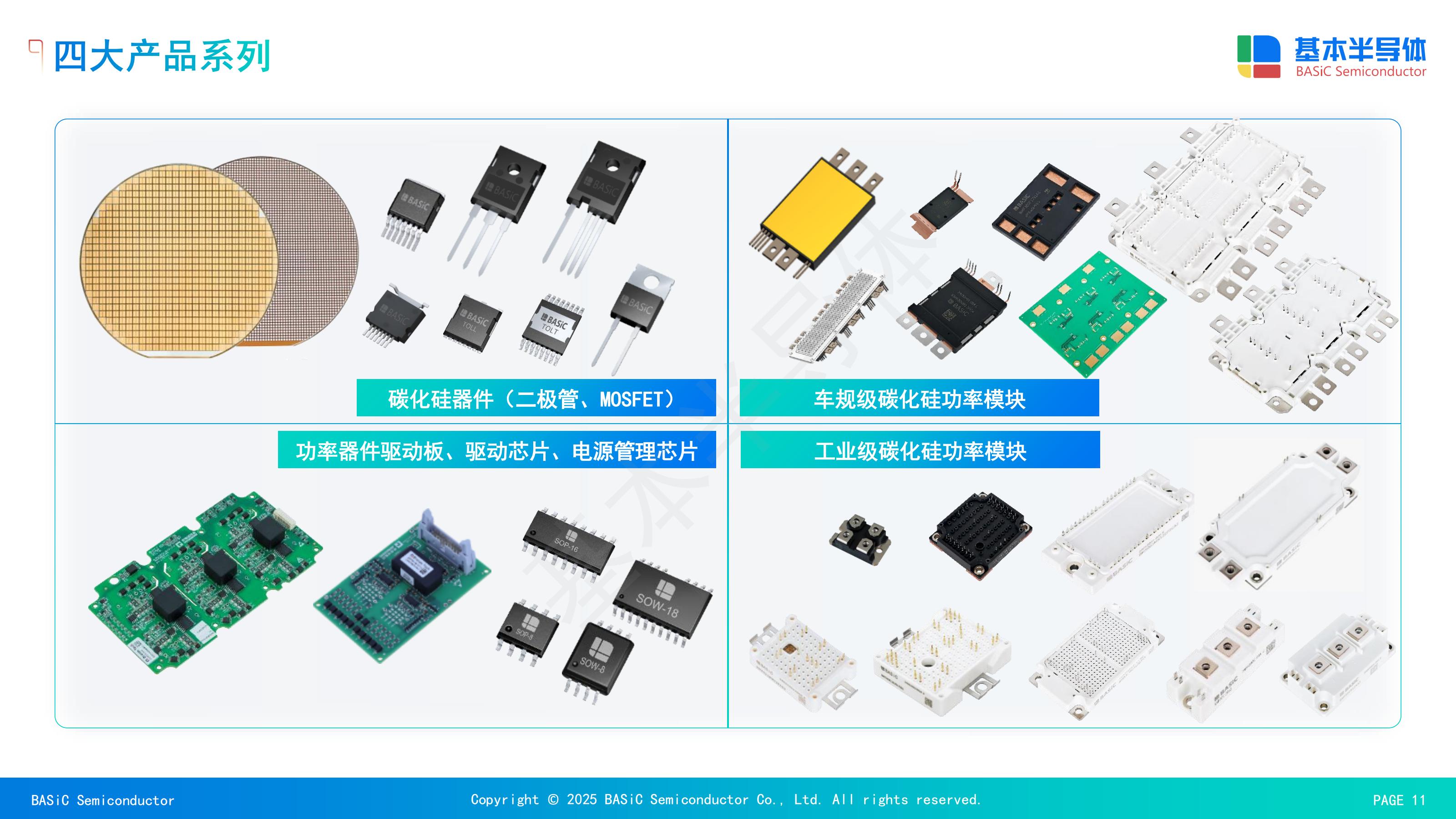

基本半导体不仅提供标准的分立器件，更在封装技术上引入了银烧结（Silver Sintering）等先进工艺，这标志着国产功率器件已从“国产替代”走向“性能超越”的新阶段。

第二章深度解析：基本半导体碳化硅MOSFET的可靠性物理机制

可靠性是功率半导体的生命线。对于设计寿命长达15-20年的光伏逆变器、储能PCS以及电网设备而言，器件必须能够承受长期的电热应力、环境湿度以及宇宙射线的侵蚀。基本半导体通过引入先进封装材料与极其严苛的测试标准，构建了坚实的可靠性壁垒。

2.1 封装互连革命：银烧结（Silver Sintering）技术的物理优势

在查阅的基本半导体数据手册中，B3M013C120Z（1200V）和B3M010C075Z（750V）等核心产品均明确标注采用了银烧结工艺。这是一项从车规级模块下沉至分立器件的关键技术。

2.1.1 传统焊料的物理局限

传统的功率器件（如TO-247封装）通常使用锡银铜（SAC）或高铅焊料将SiC芯片焊接在铜引线框架上。

热导率瓶颈： 焊料的热导率通常在50-60 W/m·K左右，这在SiC芯片极高的热流密度面前成为了散热通路的瓶颈。
热疲劳失效： SiC芯片的热膨胀系数（CTE）约为4 ppm/K，而铜框架的CTE约为17 ppm/K。在功率循环（Power Cycling）过程中，这种CTE失配会在焊接层产生巨大的剪切应力。由于焊料的熔点较低（约220°C），其同系温度（Homologous Temperature）较高，容易发生蠕变、空洞扩展和裂纹萌生，最终导致热阻增加和器件失效。

2.1.2 银烧结的可靠性飞跃

基本半导体的银烧结工艺利用纳米级或微米级银颗粒，在高温高压下发生原子扩散，形成致密的纯银连接层。

超高热导率： 烧结银层的热导率可达 >200 W/m·K，是传统焊料的3-4倍。这极大地降低了结壳热阻（Rth(j−c)）。数据手册显示，B3M013C120Z的Rth(j−c)低至0.20 K/W ，这意味着在同样的损耗下，芯片结温（Tj）更低，或者在同样的结温下可以输出更大的电流。
无蠕变特性： 烧结银的熔点高达961°C，远超器件的工作温度（175°C）。这意味着连接层在工作状态下处于绝对的固态，完全消除了焊料的蠕变失效机制，显著提升了器件的功率循环寿命（Power Cycling Capability），使其特别适用于负载波动剧烈的储能和电动汽车应用。

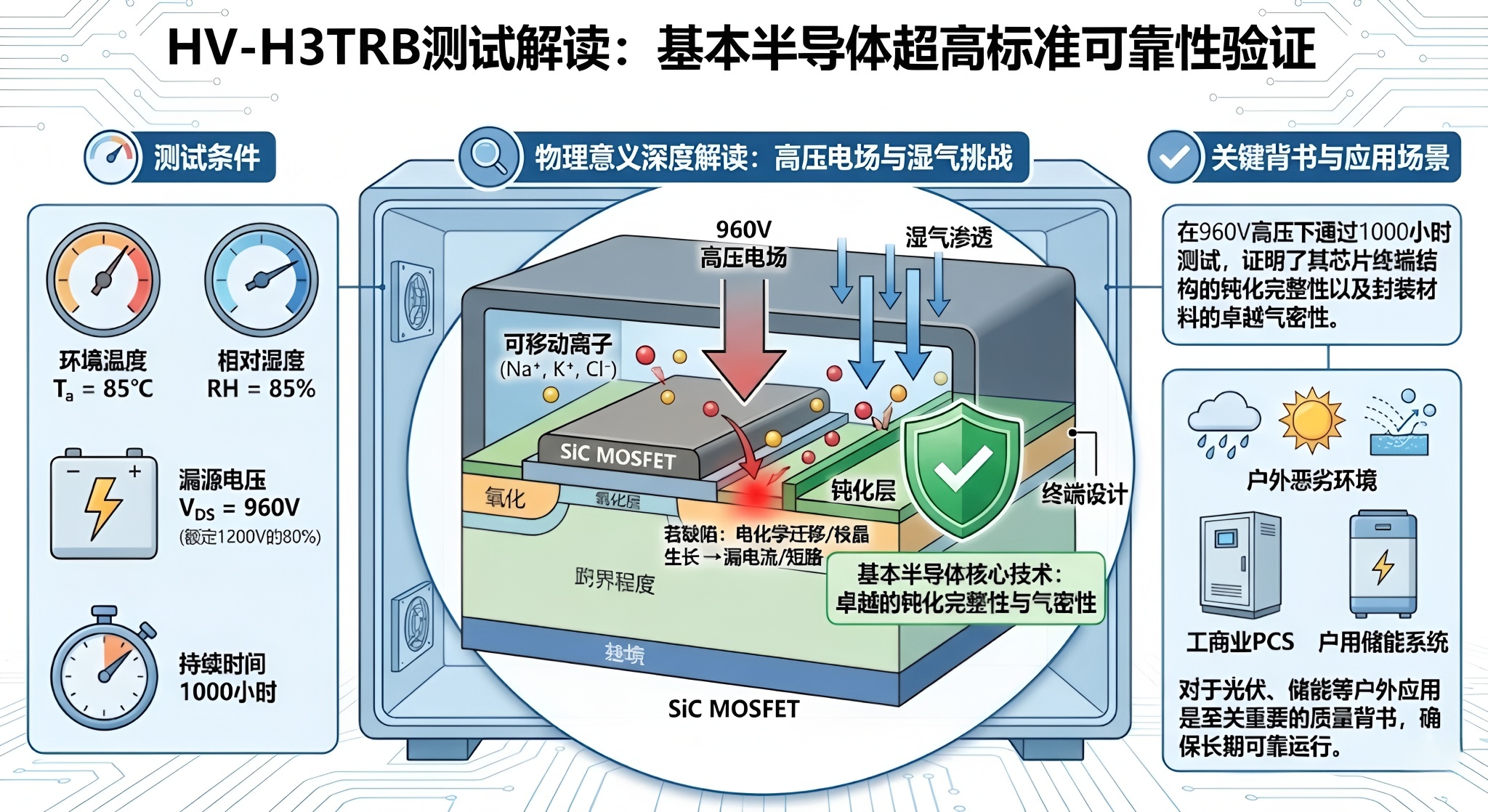

2.2 严苛环境下的生存法则：HV-H3TRB测试解读

基本半导体执行了远超行业标准的**高压高温高湿反偏（HV-H3TRB）**测试。

测试条件： 环境温度 Ta=85∘C，相对湿度 RH=85%，漏源电压 VDS=960V（额定电压1200V的80%），持续时间 1000小时。

物理意义深度解读：

传统的H3TRB测试（俗称“双85”）通常只施加100V偏压。然而，在光伏和储能应用中，器件长期承受高压直流母线电压。高压电场会驱动封装材料中的可移动离子（如Na+, K+, Cl-）向芯片表面迁移，同时湿气会渗透模塑料。如果芯片表面的钝化层（Passivation Layer）或终端设计（Termination）存在缺陷，就会发生电化学迁移（Electrochemical Migration）或枝晶生长，导致漏电流增加甚至短路。

基本半导体在960V高压下通过1000小时测试，证明了其芯片终端结构的钝化完整性以及封装材料的卓越气密性。这对于部署在户外恶劣环境（高湿、盐雾）的工商业PCS和户用储能系统是至关重要的质量背书。

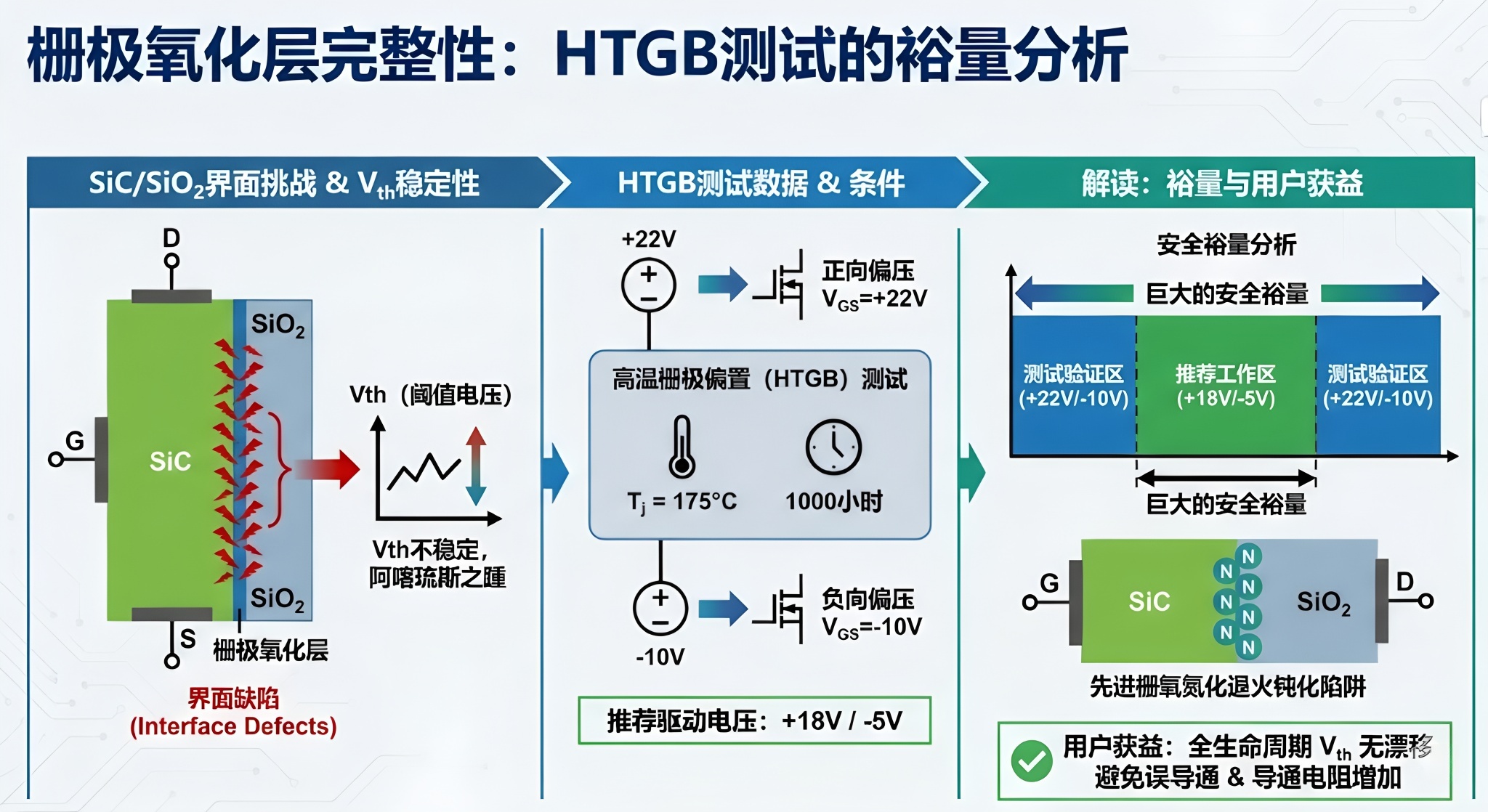

2.3 栅极氧化层完整性：HTGB测试的裕量分析

SiC/SiO2界面的缺陷密度天生高于Si/SiO2，这使得栅极阈值电压（Vth）的稳定性成为SiC MOSFET的阿喀琉斯之踵。

测试数据： 报告显示，基本半导体进行了正向偏压（VGS=+22V）和负向偏压（VGS=−10V）的**高温栅极偏置（HTGB）**测试，条件为Tj=175∘C，持续1000小时。
解读： 器件的推荐驱动电压通常为+18V/-5V。测试电压达到+22V和-10V，表明器件拥有巨大的安全裕量。这种优异的Vth稳定性通常归功于先进的栅氧氮化退火工艺（Nitridation Annealing），有效钝化了界面陷阱电荷。对于用户而言，这意味着器件在全生命周期内不会出现阈值电压漂移，避免了因Vth降低导致的误导通或因Vth升高导致的导通电阻增加。

2.4 抗动态串扰能力与DGS/DRB测试

随着SiC开关速度的提升，dv/dt极高，桥臂串扰（Crosstalk）风险剧增。倾佳电子特别研究了基本半导体产品的**米勒电容比（Ciss/Crss）**与抗干扰能力。

DGS（动态栅极应力）与 DRB（动态反偏应力）： 基本半导体依据AQG324标准引入了动态测试。这不仅是静态加压，而是在高频开关过程中考核栅极和漏极的可靠性。通过这些测试，验证了器件在极高dv/dt（>50V/ns）下不会发生寄生导通或栅极振荡，这对于高频APF和SVG应用至关重要。

第三章产品技术规格与差异化竞争策略

基本半导体通过倾佳电子推向市场的产品线，展现了极具针对性的电压等级布局。以下为核心产品参数对比：

参数特性	B3M010C075Z	B3M013C120Z	B3M020140ZL	B3M040065Z	B3M025065Z
电压等级 (VDS)	750 V	1200 V	1400 V	650 V	650 V
导通电阻 (RDS(on))	10 mΩ	13.5 mΩ	20 mΩ	40 mΩ	25 mΩ
电流能力 (ID @ 25°C)	240 A	180 A	127 A	67 A	111 A
封装形式	TO-247-4	TO-247-4	TO-247-4L	TO-247-4	TO-247-4
核心工艺	银烧结	银烧结	标准工艺	标准工艺	标准工艺
开尔文源极	是	是	是	是	是
主要应用	400V母线/EV	800V母线/PCS	1000V母线/SST	户储/微逆	户储/充电桩

3.1 750V电压等级：针对400V直流母线的精准打击

B3M010C075Z (750V, 10mΩ) 的推出极具战略意义。

应用痛点： 在400V电池系统或480V交流系统中，直流母线电压可能波动至500V以上。传统的650V器件在高速关断时，叠加杂散电感引起的电压尖峰（Vspike=Lstray⋅di/dt），很容易逼近650V的击穿边缘，迫使工程师增大栅极电阻Rg来减慢开关速度，从而牺牲效率。
基本半导体方案： 750V的额定电压提供了额外的100V安全裕量。这允许设计者采用更激进的开关速度，显著降低开关损耗，同时无需担心过压击穿。结合10mΩ的超低内阻和银烧结工艺，该器件单管即可处理极大的功率，减少并联数量。

3.2 1400V电压等级：面向1000V/1100V光伏与SST的特种兵

B3M020140ZL (1400V, 20mΩ) 是市场上的稀缺品种。

可靠性物理层： 在1000V或1100V的直流母线（如大型地面光伏或工商业PCS）上，使用1200V器件面临极高的宇宙射线（Cosmic Ray）失效风险（FIT率随电压呈指数级上升）。通常需要降额使用或串联拓扑。1700V器件虽然安全，但导通电阻和成本大幅增加。
应用价值： 1400V器件完美平衡了耐压与效率。它为1000V母线提供了充足的FIT率保障，同时保持了接近1200V器件的低导通电阻性能，是简化多电平拓扑、提升系统功率密度的利器。

3.3 TO-247-4开尔文封装：释放开关速度

所有列出的产品均采用4引脚封装。第4个引脚为开尔文源极（Kelvin Source），专门用于驱动回路的回流。

物理机制： 它将驱动回路与功率主回路在物理上解耦，消除了源极寄生电感（Ls）上的感应电压（V=Ls⋅di/dt）对驱动电压的负反馈效应。
价值： 这使得SiC MOSFET的开关损耗降低了**60%**以上，真正释放了SiC的高频潜力，是实现高频PCS和APF的基础。

第四章深度应用价值：混合逆变器与户用储能（Residential ESS）

混合逆变器（Hybrid Inverter）是家庭能源管理的核心，集成了光伏MPPT、电池充放电及并网逆变功能。

4.1 应用场景痛点

静音需求： 安装在家庭环境中，用户对噪音极度敏感，这就要求尽量减少风扇使用，甚至实现全自然冷却（Fanless）。
高频化趋势： 为了减小体积和重量，便于单人安装，开关频率正从20kHz向50kHz以上演进。

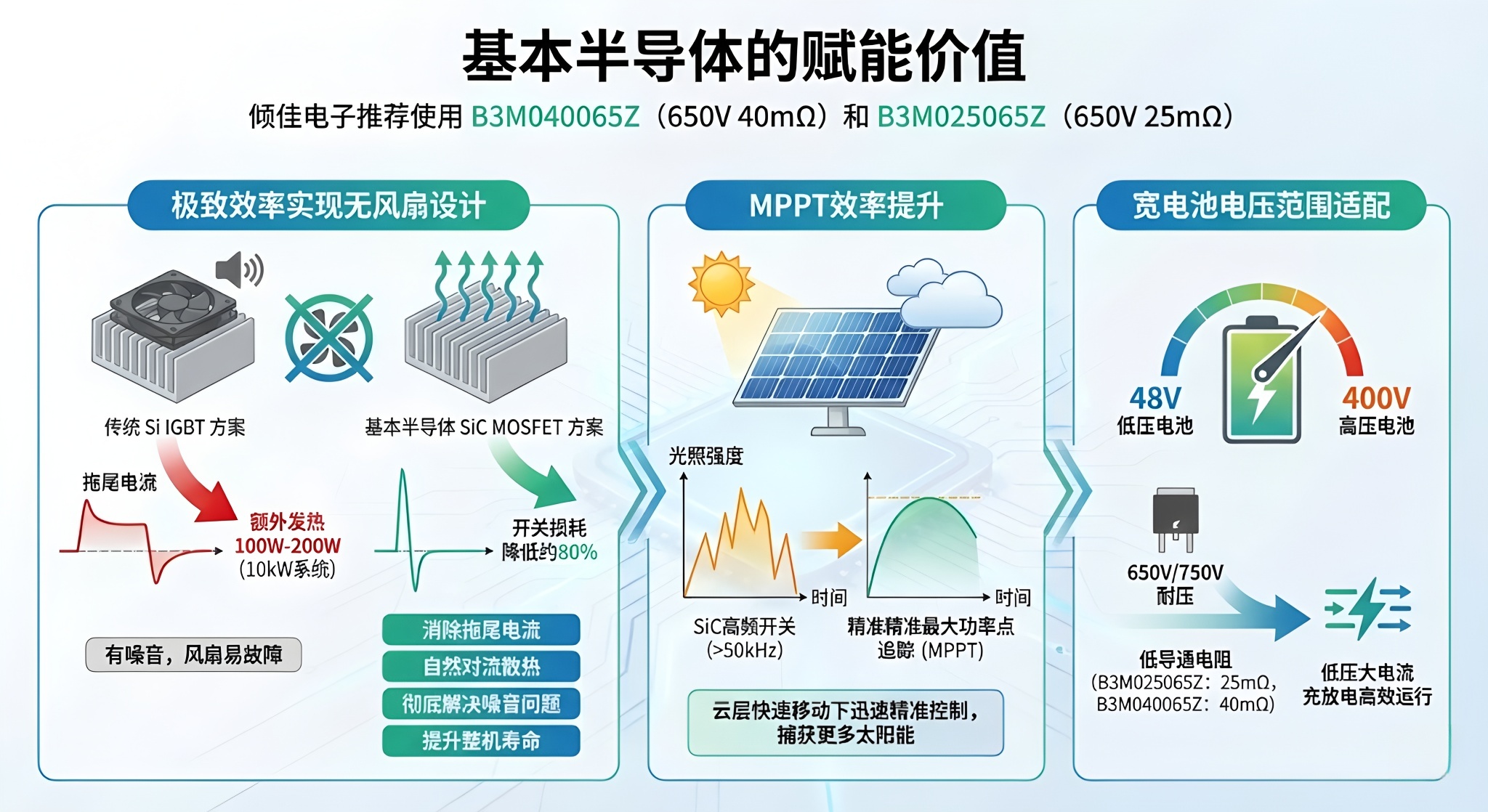

4.2 基本半导体的赋能价值

倾佳电子推荐使用 B3M040065Z (650V 40mΩ) 和 B3M025065Z (650V 25mΩ) 。

极致效率实现无风扇设计： 相比传统的Si IGBT，基本半导体的SiC MOSFET消除了拖尾电流，开关损耗降低约80% 5。在10kW的户用系统中，这一损耗降低可减少约100W-200W的发热量。这直接使得设计者可以移除散热风扇，采用自然对流散热，彻底解决了噪音问题，并消除了风扇这一高故障率部件，提升了整机寿命。
MPPT效率提升： SiC的高频开关能力（>50kHz）使得MPPT（最大功率点追踪）控制更加迅速和精准，特别是在云层快速移动导致光照剧烈波动的场景下，能够捕获更多的太阳能。
宽电池电压范围适配： 650V/750V的耐压覆盖了从48V低压电池到400V高压电池的宽范围，低导通电阻保证了在低压大电流充放电模式下的高效率。

第五章深度应用价值：工商业储能变流器（C&I PCS）

工商业PCS（100kW - MW级）连接大容量电池阵列与电网，是削峰填谷和微电网的核心。

5.1 趋势：高压化与高密度化

随着电芯容量从280Ah向314Ah乃至587Ah演进，储能集装箱的能量密度大幅提升。为了降低线损，直流侧电压正从1000V向1500V迁移。

5.2 基本半导体的赋能价值

在此领域，B3M013C120Z (1200V) 和 B3M020140ZL (1400V) 发挥核心作用。

LCOE（平准化度电成本）的降低： 倾佳电子的研究指出，将PCS效率从97%（IGBT方案）提升至99%（SiC方案），对于一个500kW的系统，意味着满载运行时减少10kW的散热。这不仅节省了电能，更大幅降低了集装箱空调的能耗（Auxiliary Power Loss）。在15年的生命周期内，节省的电费和空调维护费足以覆盖SiC器件的溢价，显著降低LCOE。
T型三电平拓扑优化： 在1000V/1100V系统中，采用三电平T-NPC拓扑是主流。使用1200V或1400V的SiC MOSFET作为外管，相比使用串联的650V器件，电路结构更简单，可靠性更高。1400V器件更是为1000V母线提供了完美的单管耐压解决方案，简化了保护电路设计。
高功率密度： 银烧结技术带来的低热阻，使得单个TO-247器件可以承载更大的电流。这允许设计者减少并联器件数量，缩小PCB面积，从而实现更高功率密度的PCS模块设计（如100kW+ 2U/3U模块）。

第六章深度应用价值：有源电力滤波器（APF）与静止无功发生器（SVG）

工业4.0时代，变频器、LED照明等非线性负载激增，导致电网谐波污染严重。APF和SVG是治理电网“亚健康”的关键设备。

6.1 性能瓶颈：带宽与频率

传统的IGBT制约了APF的性能。要滤除第50次谐波（2.5kHz），根据奈奎斯特采样定理和控制稳定性要求，开关频率通常需要达到谐波频率的10倍以上，即25kHz-30kHz。大功率IGBT在10kHz以上开关损耗急剧增加，导致散热困难，无法有效滤除高次谐波。

6.2 基本半导体的赋能价值

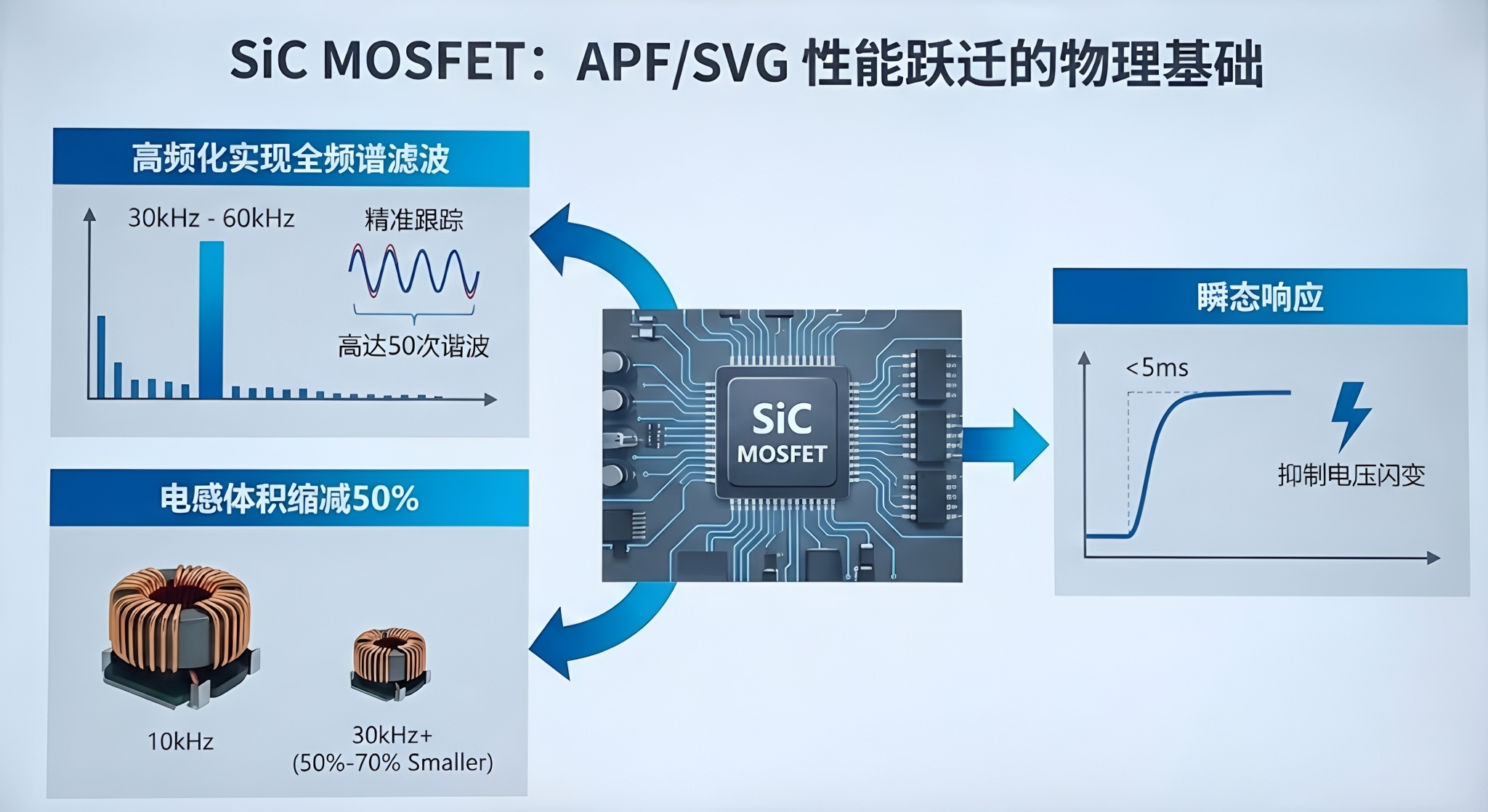

SiC MOSFET是APF/SVG性能跃迁的物理基础。

高频化实现全频谱滤波： 基本半导体的SiC MOSFET可以轻松运行在30kHz - 60kHz 24。这赋予了APF极高的电流环带宽，使其能够精准跟踪并抵消高达50次甚至更高的谐波电流，实现“电网级”的纯净波形。
电感体积缩减50%： APF/SVG输出端的LCL滤波器体积与开关频率成反比。从10kHz提升至30kHz以上，意味着输出电感和电容的体积可以减小50%-70% 24。这使得倾佳电子能够向客户提供挂壁式、模块化的高功率密度SVG/APF产品，极大节省了工业现场宝贵的占地面积（这是改造项目的核心痛点）。
瞬态响应： 极低的器件电容和高速开关能力，使得SVG能在<5ms内完成无功功率的阶跃响应，有效抑制电压闪变，保护敏感精密设备。

第八章结论：构建自主可控的高能效电力电子底座

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

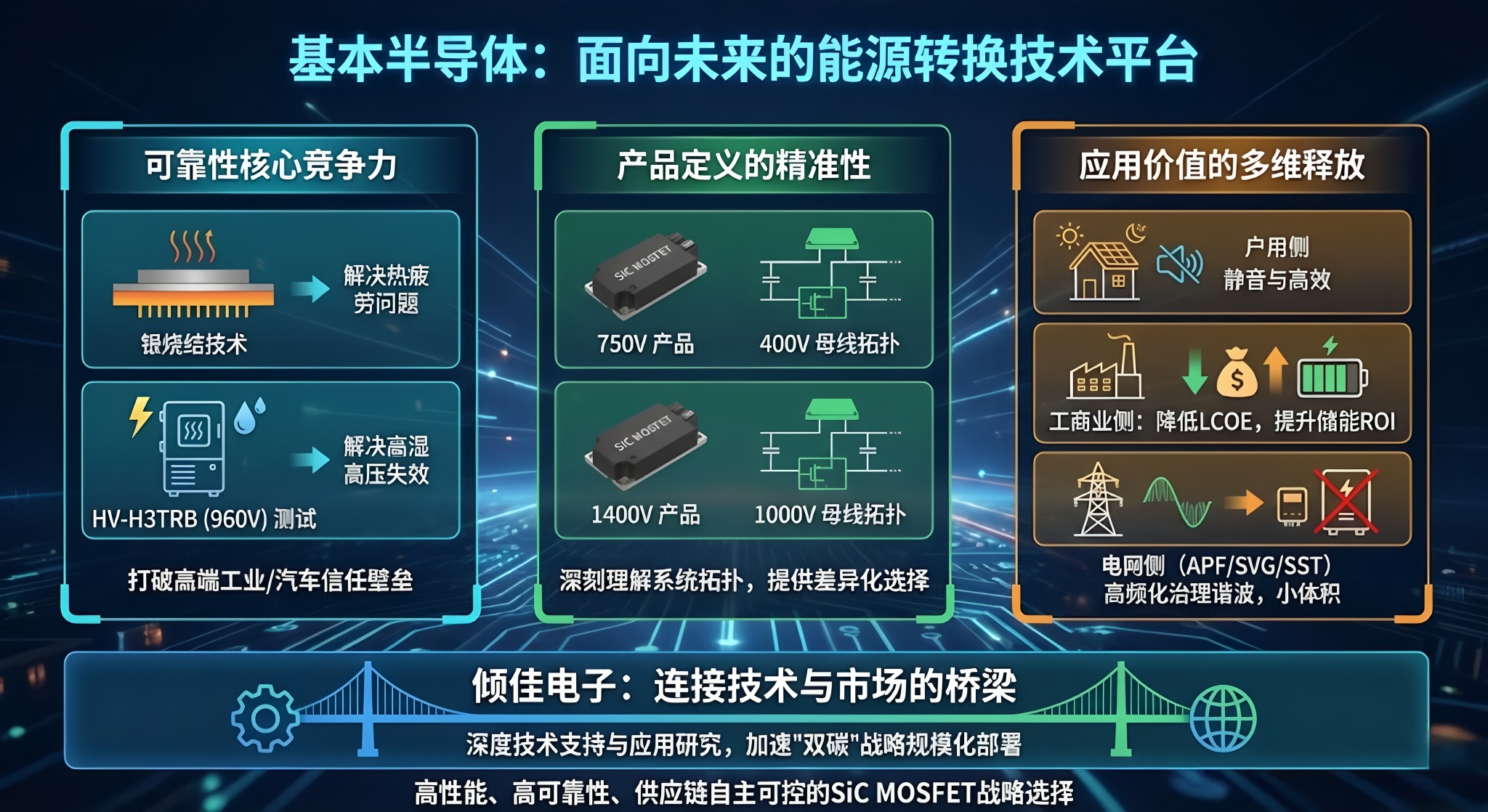

综上所述，基本半导体提供的不仅仅是分立的功率开关，而是一套经过严苛物理验证、面向未来的能源转换技术平台。

可靠性是核心竞争力： 通过银烧结技术解决热疲劳问题，通过HV-H3TRB (960V) 解决高湿高压失效问题，基本半导体成功打破了国产器件在高端工业和汽车领域的信任壁垒。

产品定义的精准性： 750V和1400V产品的推出，显示了其对系统拓扑（400V/1000V母线）的深刻理解，为工程师提供了优于国际通用品的差异化选择。

应用价值的多维释放：

在户用侧，它实现了静音与高效；
在工商业侧，它通过降低LCOE提升了储能的投资回报率；
在电网侧（APF/SVG/SST），它通过高频化解决了传统硅基器件无法解决的谐波治理与体积庞大问题。

倾佳电子作为连接技术与市场的桥梁，通过深度的技术支持和应用研究，正在加速这一先进技术在“双碳”战略中的规模化部署。对于正在寻求高性能、高可靠性且供应链自主可控的电力电子工程师而言，基本半导体的SiC MOSFET方案无疑是当前极具价值的战略选择。
