基本半导体先进MOSFET技术赋能下一代住宅能源生态系统的深度研究报告

倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，全力推广BASiC基本半导体SiC碳化硅MOSFET单管和SiC功率模块。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！
倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！
倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

1. 执行摘要：分布式电网的半导体基石

全球能源格局正在经历一场结构性的蜕变，正从集中式的化石燃料发电范式向分布式、以可再生能源为核心的范式转变。在这场能源转型的中心，电力电子技术——即电能的控制与转换学科——扮演着至关重要的角色。随着对能效、功率密度和系统可靠性的要求日益严苛，传统的硅（Si）基功率半导体，如绝缘栅双极型晶体管（IGBT）和硅超结MOSFET，正逐渐逼近其物理性能的理论极限。作为权威的继任者，宽禁带（WBG）半导体材料碳化硅（SiC）已经浮出水面，其卓越的材料特性从根本上改变了电力转换系统的设计约束。

倾佳电子提供了一份详尽的分析，旨在阐明基本半导体（BASiC Semiconductor） ，作为宽禁带领域的创新领军者，如何利用其先进的碳化硅MOSFET技术，彻底革新现代住宅能源基础设施的三大支柱：无桥图腾柱功率因数校正（Bridgeless Totem-Pole PFC） 、阳台光储系统（Balcony Solar Storage Systems）以及户用储能系统（Residential Energy Storage Systems, ESS） 。

通过对特定组件——例如 B3M040065Z、B3M010C075Z 和 B3M013C120Z——以及诸如**银烧结（Silver Sintering）**等先进封装技术的颗粒度分析，本报告阐释了半导体物理特性与系统级效益之间的因果联系。分析表明，基本半导体的SiC MOSFET不仅仅是增量式的升级，更是关键的赋能技术，它们使得拓扑结构的跃迁（例如从传统Boost PFC向图腾柱PFC的转变）、形态因子的缩减（如无风扇微型逆变器）以及在恶劣环境下运行寿命的延长成为可能。

采用基本半导体的SiC MOSFET可以推动PFC级的效率突破99%的钛金级标准，实现高频开关从而减少高达50%的磁性元件体积，并通过银烧结技术缓解高频次储能应用中的机械应力，从而显著提升热可靠性。本文件旨在为工程师、系统架构师和行业利益相关者提供一份全面的技术档案，以指导其在电力电子系统向SiC基技术升级过程中的决策。

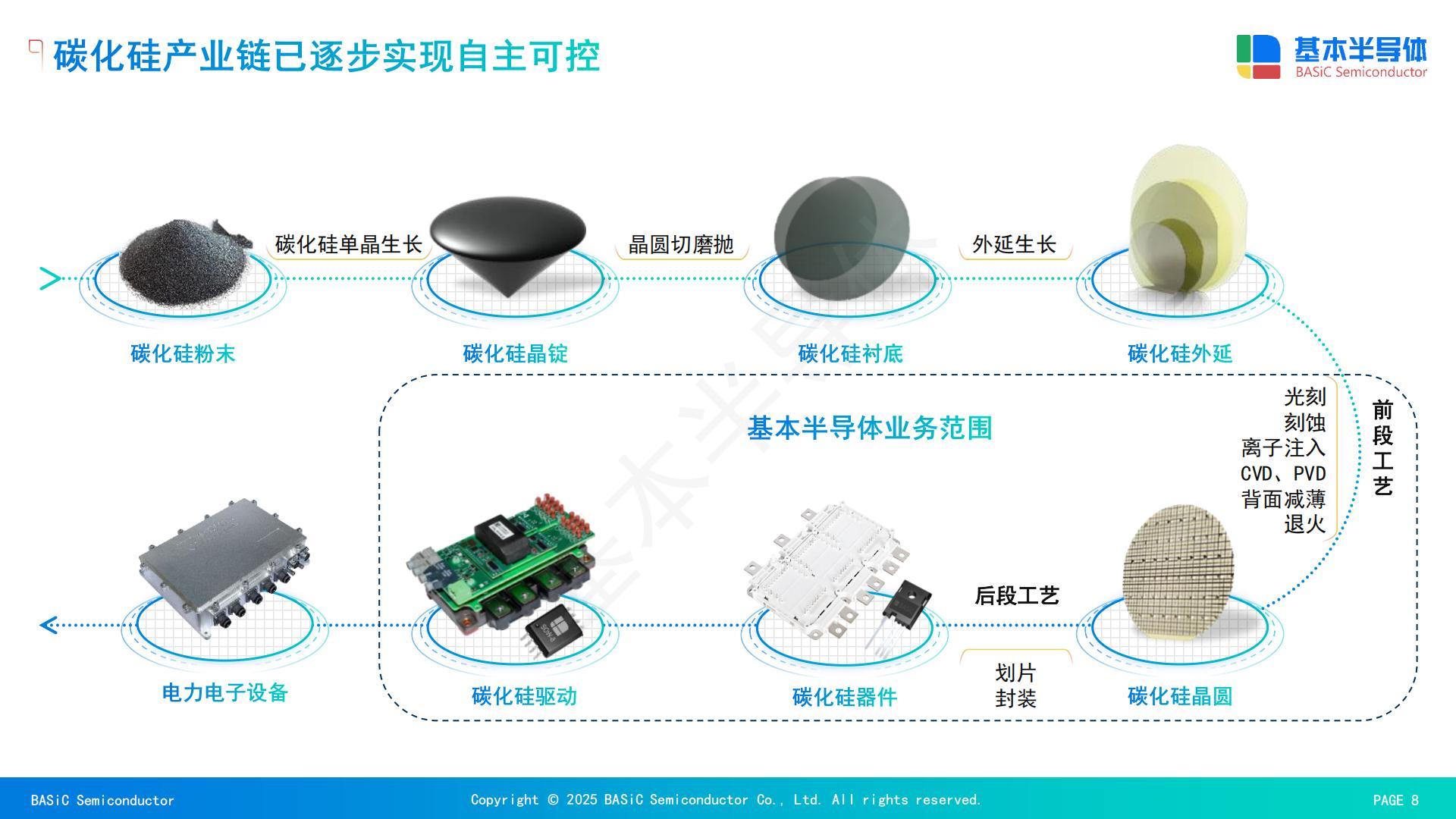

2. 碳化硅优势：物理机制、工艺演进与基本半导体的架构创新

要深刻理解基本半导体（BASiC Semiconductor）的产品如何赋能特定的应用场景，首先必须从微观层面剖析其碳化硅技术相对于传统硅技术的物理和结构优势。这不仅仅是参数的提升，而是材料属性带来的质的飞跃。

2.1 宽禁带物理学与器件性能的因果链

碳化硅（特指4H-SiC多型体）的禁带宽度为3.26 eV，约为硅（1.12 eV）的三倍。这种宽禁带特性赋予了其三个关键的电气属性，这些属性直接转化为电力系统的升级潜力：

临界击穿电场强度（Critical Breakdown Field）： SiC的击穿电场强度约为硅的十倍。这一物理特性允许在给定的电压等级下，制造出更薄、掺杂浓度更高的漂移层。

系统级影响： 这种结构直接导致了比导通电阻（RDS(on)×Area）的急剧降低。对于一个650V的器件而言，SiC MOSFET可以在比硅器件小得多的芯片面积上实现更低的电阻。电阻的降低直接减少了导通损耗（I2R），这对于户用储能逆变器等高电流应用至关重要，因为它直接提升了系统的满载效率。

热导率（Thermal Conductivity）： SiC的热导率约为3.7 W/cm·K，几乎是硅（~1.5 W/cm·K）的三倍，与铜的热导率相当。

系统级影响： 半导体晶圆内部产生的热量可以更高效地传导至封装和散热器。这一特性对于**阳台光储（Balcony Solar）**应用具有决定性意义，因为此类微型逆变器通常安装在紧凑、全封闭的无风扇外壳中，且常年暴露在直射阳光和高环境温度下。高效的热传导能力防止了器件过热，从而避免了系统降额运行。

电子饱和漂移速度（Electron Saturation Velocity）： SiC中电子的饱和漂移速度是硅的两倍，这使得器件能够以更快的速度进行开关切换，同时保持极低的损耗。

系统级影响： 这一特性使得电力电子系统能够在更高的开关频率下运行（例如从20kHz提升至100kHz甚至更高）。频率的提升与滤波器所需的电感和电容值成反比关系，这意味着系统可以使用更小、更轻的无源元件。这是实现高功率密度阳台微型逆变器小型化的关键赋能因素 6。

2.2 基本半导体的产品组合与架构策略

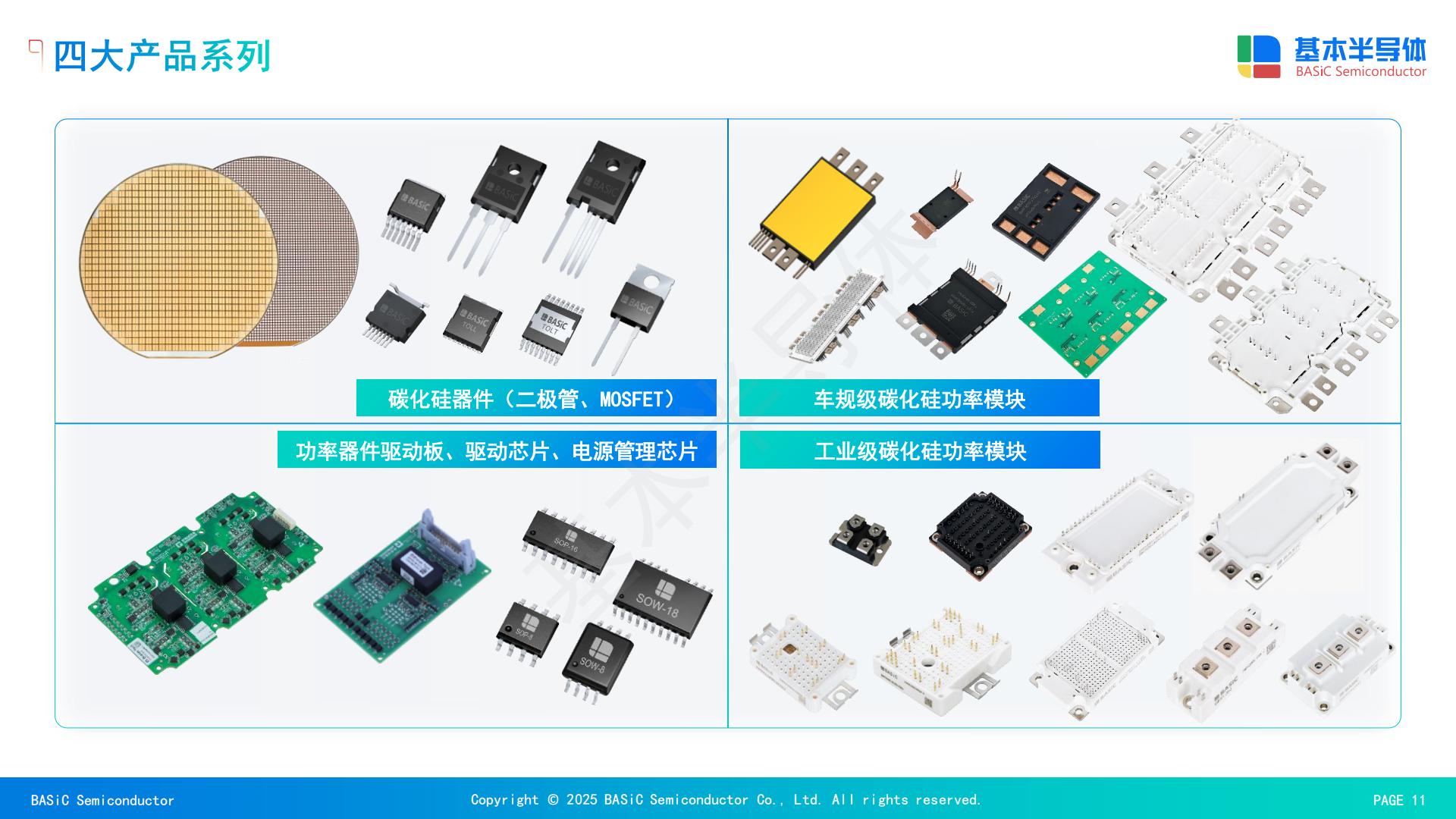

对提供的技术文档的深入分析揭示了基本半导体针对不同电压等级和功率需求所布局的战略性SiC MOSFET产品组合。

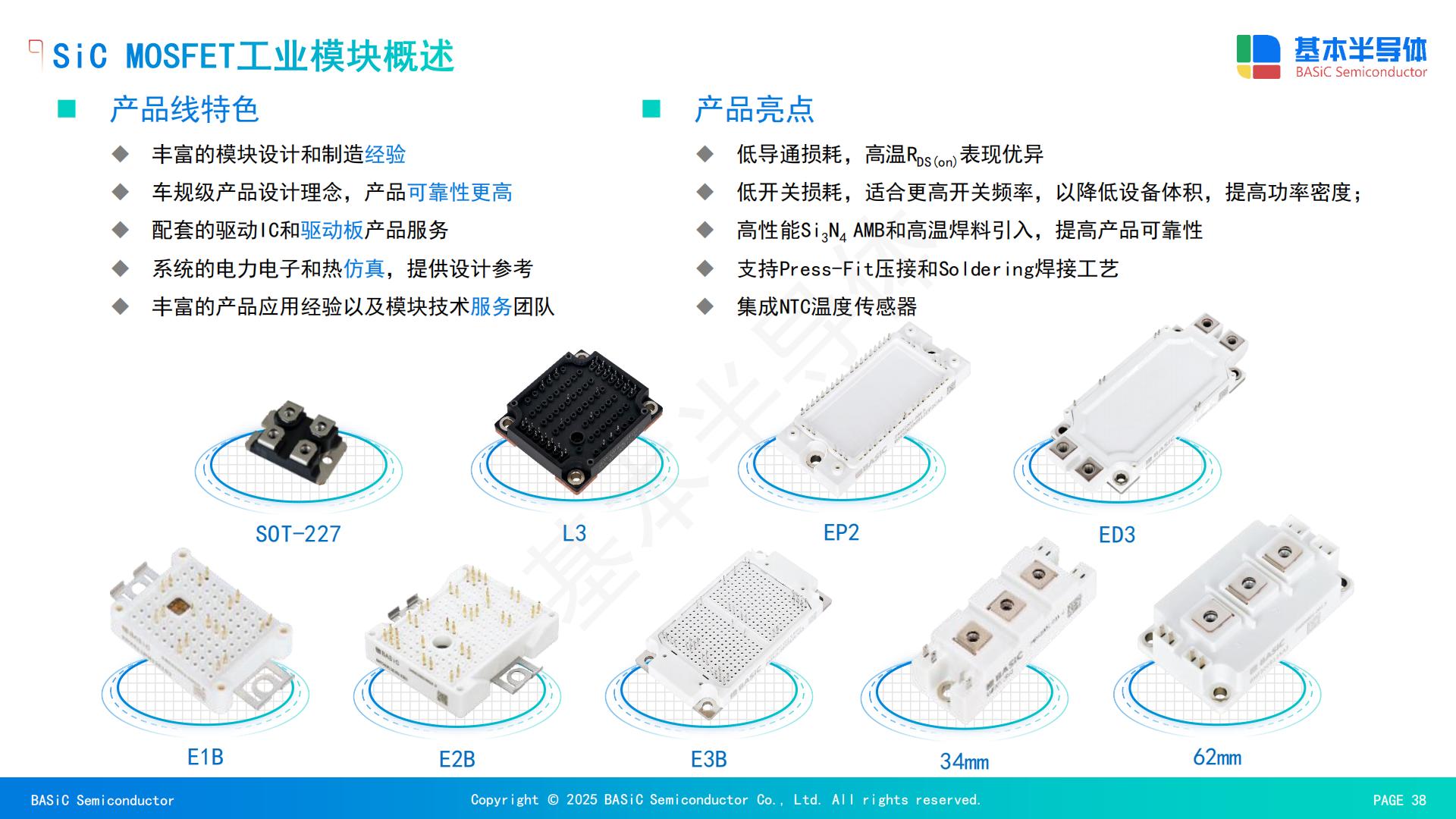

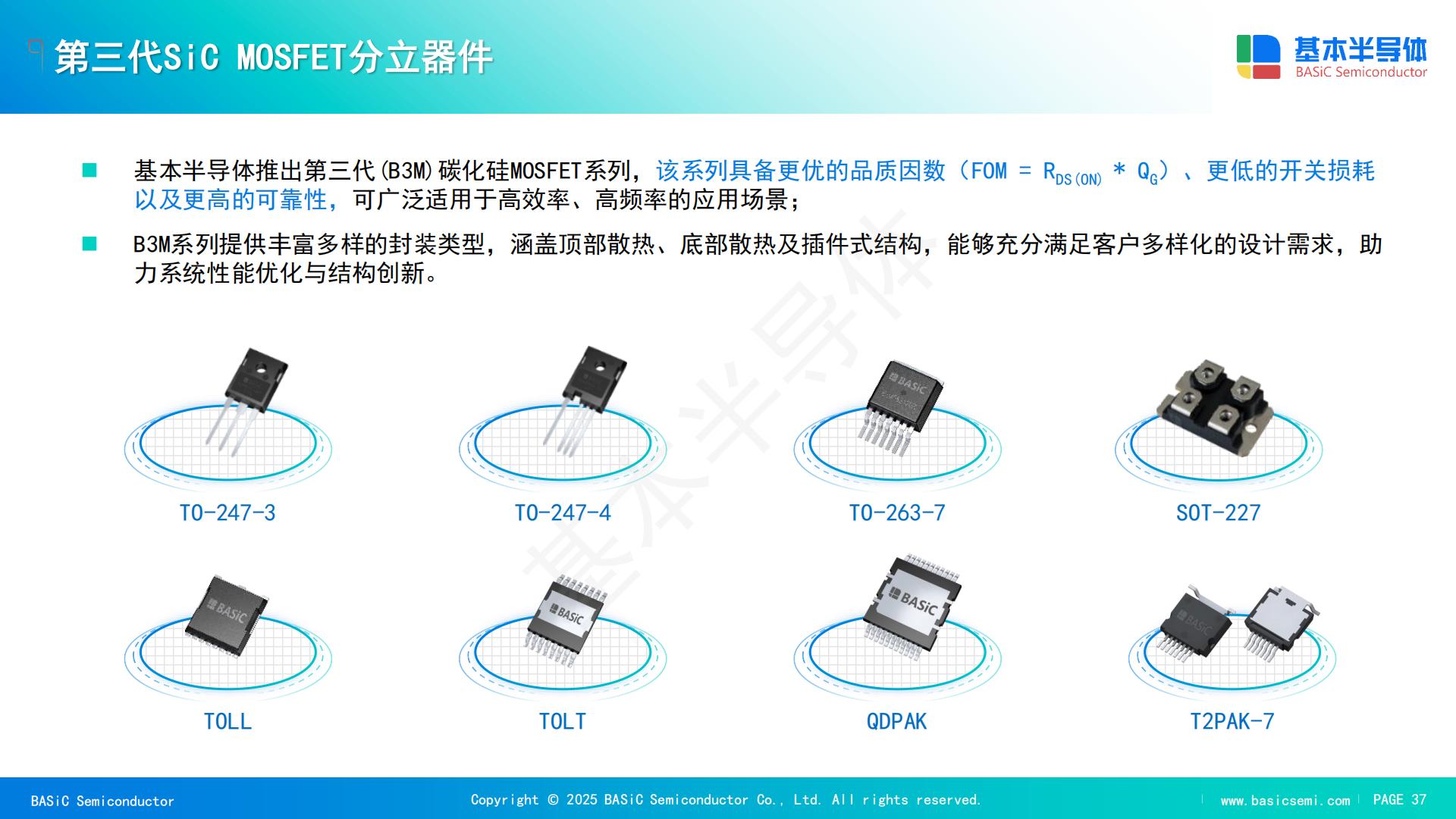

2.2.1 B3M系列架构解析

B3M系列代表了基本半导体的第三代SiC MOSFET技术，该系列采用了优化的平面或沟槽栅极结构，旨在平衡导通电阻、开关速度与器件的鲁棒性。

B3M040065Z (650V, 40mΩ)： 该器件专为高频效率而设计，主要针对住宅光伏和服务器电源中常见的400V直流母线。其40mΩ的低RDS(on)显著降低了导通损耗，而650V的耐压额定值为400V DC链路应用提供了充足的裕量。
B3M010C075Z (750V, 10mΩ)： 这是一款高性能的旗舰产品，提供了极低的10mΩ导通电阻。750V的额定电压是对标准650V等级的战略性偏离，它提供了额外的100V安全裕量。在电网并网逆变器中，面对电网波动或高速开关过程中产生的寄生电感引起的电压尖峰（L×di/dt），这额外的电压裕量是系统可靠性的重要保障。
B3M013C120Z (1200V, 13.5mΩ)： 该器件针对更高电压的母线系统（如800V电动汽车架构或高压串组逆变器）量身定制。它结合了高阻断电压与极低的电阻，能够在高容量储能系统的DC-DC转换环节实现高效的电能变换 8。

2.2.2 先进封装工程：Kelvin源极与银烧结技术

基本半导体的差异化优势不仅体现在碳化硅晶圆的性能上，更体现在其通过先进封装技术释放晶圆潜能的能力上。

4引脚Kelvin源极 (TO-247-4)：

传统的3引脚TO-247封装中，源极引脚同时承担着大电流的功率回路和栅极驱动的回路。在SiC启用的极高开关速度（di/dt）下，源极键合线的寄生电感会产生一个反馈电压（V=Lsource×di/dt），该电压与栅极驱动电压方向相反，从而减缓开关速度并增加开关损耗。

基本半导体的解决方案： B3M系列（后缀为‘Z’的型号）采用了Kelvin源极引脚（Pin 3）。这一设计将控制回路与功率回路在物理上解耦，旁路了公共源极电感。这使得MOSFET能够以其内在的最大速度进行开关，而不受封装寄生参数的制约，从而显著降低了开关能量损耗（Eon 和 Eoff）8。

银烧结技术 (Silver Sintering)：

基本半导体的另一个关键技术护城河是在其分立器件和模块封装中应用了银烧结工艺。传统的芯片粘接使用焊料，其热导率相对较低（约50 W/m·K），且在热循环下容易发生疲劳（裂纹扩展）。

基本半导体的创新： 银烧结技术利用多孔银层将芯片键合到引线框架或基板上。银的体热导率高达约429 W/m·K。烧结层提供了比传统焊料高5-10倍的可靠性，并显著降低了结到壳的热阻（Rth(j−c)）。
系统级影响： 对于户用储能和光伏逆变器而言，设备每天都要经历剧烈的热循环（白天全功率运行升温，夜间停机冷却）。银烧结技术极大地延长了产品的运行寿命和可靠性，这是房主最为关注的长期保修指标之一 8。

3. 电网接口的革命：赋能无桥图腾柱PFC的系统升级

功率因数校正（PFC）是几乎所有并网电力电子设备的前端级，负责将交流电网电压转换为稳定的直流母线电压。PFC级的效率直接设定了整个系统的效率天花板。

3.1 传统拓扑的局限性：硅基Boost PFC的瓶颈

传统的Boost PFC拓扑结构长期以来一直是行业标准。它由一个由四个二极管组成的整流桥，后接一个Boost升压转换器构成。

痛点分析： 在任何时刻，输入电流都必须流经整流桥中的两个低速二极管以及Boost级的一个二极管或开关管。这些二极管会产生固定的正向压降（总计约1.5V - 2.0V）。在低输入电压（如日本或美国的90V-110V AC）下，这些固定的导通损耗在总功率中占据了相当大的比例，实际上将系统的效率上限锁定在了97% - 98%左右，难以进一步突破以满足“钛金牌”（Titanium）能效标准 20。

3.2 架构的飞跃：无桥图腾柱PFC

**无桥图腾柱PFC（Bridgeless Totem-Pole PFC）**拓扑结构彻底消除了输入端的二极管整流桥。其电路结构由两个桥臂组成：

快桥臂（Fast Switching Leg）： 工作在高频（通常为65kHz - 100kHz+），负责电流波形的整形。
慢桥臂（Slow Switching Leg）： 工作在工频（50Hz/60Hz），负责根据电网极性进行换向。

这种拓扑结构在任何给定时刻，电流传导路径上的半导体器件数量减少到了仅有一个或两个，从理论上讲，这使得实现超过99%的效率成为可能。

为什么硅器件无法驾驭图腾柱：

在工作于连续导通模式（CCM）的图腾柱拓扑中，快桥臂的开关管必须作为半桥运行。当一个开关管导通时，互补开关管的体二极管必须进行反向恢复（即关断）。硅MOSFET的体二极管具有巨大的反向恢复电荷（Qrr）。当互补管导通时，巨大的反向恢复电流会瞬间流过正在恢复的二极管，导致灾难性的开关损耗和严重的电磁干扰（EMI）。这使得基于硅MOSFET的CCM图腾柱PFC在工程上几乎不可行 23。

3.3 基本半导体SiC MOSFET如何破解难题

基本半导体的SiC MOSFET，特别是 B3M040065Z 和 B3M010C075Z，凭借其固有的物理特性，完美解决了硅器件的这一瓶颈。

极低的反向恢复电荷 (Qrr)：

SiC MOSFET的体二极管（或在某些架构中集成的肖特基结构）表现出的Qrr比硅超结MOSFET低几个数量级。

数据支撑： 虽然标准硅MOSFET的Qrr可能在微库仑（μC）级别，但基本半导体的SiC器件的Qrr通常可以忽略不计（在同等额定值下通常 <100 nC）。这种质的飞跃是基于宽禁带材料多数载流子导电的物理特性 20。
结果： 这使得图腾柱PFC能够在**硬开关连续导通模式（CCM）**下运行，而不会产生过大的损耗。对于户用储能和电动汽车充电器等大功率应用，CCM模式优于断续模式（DCM），因为它能显著降低峰值电流，从而减小EMI滤波器的尺寸和成本 25。

系统级效率增益与热管理升级：

用基本半导体的SiC图腾柱方案替代传统的硅Boost方案，带来了系统层面的连锁反应：

导通损耗降低： 移除整流桥二极管直接带来约1%的效率提升。
开关损耗降低： B3M系列的低Eon和Eoff，结合Kelvin源极封装，最大限度地减少了动态损耗。
热管理革命： 系统效率从97%提升至99%意味着热耗散减少了三分之二。对于一个3kW的系统，热损耗从90W骤降至30W。这种热负荷的剧减允许设计者使用更小的散热器，实现更紧凑的封装，甚至在某些应用中实现完全的无风扇设计，彻底消除了噪音源 21。

750V电压等级的战略优势 (B3M010C075Z)：

在400V直流母线系统中，使用750V额定值的B3M010C075Z替代标准的650V器件，提供了一个关键的可靠性缓冲区。在电网电压波动或负载突变时，电压尖峰往往会逼近650V器件的极限。750V的额定值赋予了设计者更高的安全裕量，或者允许将直流母线电压设定得更高以进一步提升效率，从而增强了系统对电网瞬变的鲁棒性。

4. 重塑阳台光储：高密度与无风扇微型逆变器的实现

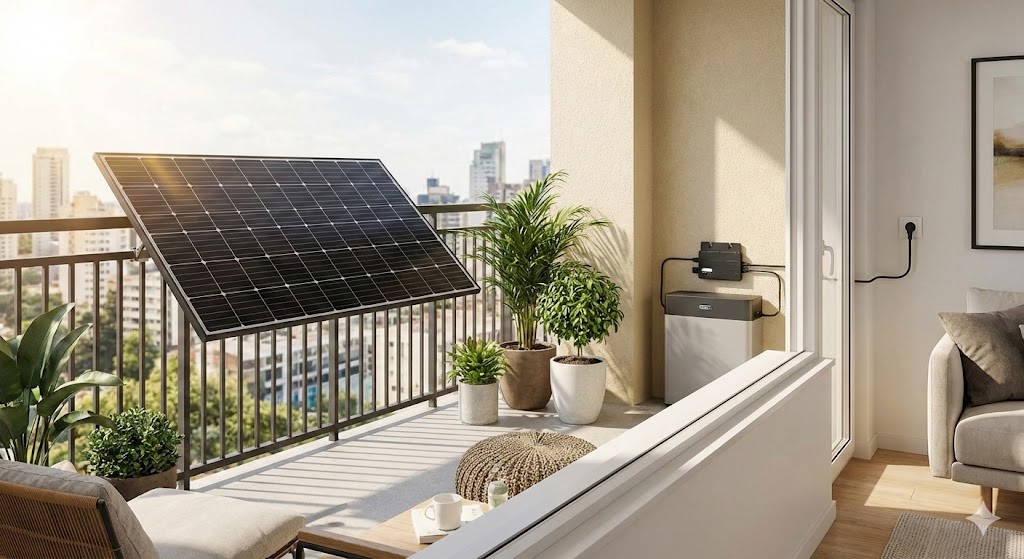

“阳台光储”（Balcony Solar / Plug-in Solar）作为一种新兴的能源消费模式，正在欧洲及全球城市环境中迅速普及。这种系统通常功率在600W-800W之间，允许城市居民在公寓阳台上安装小型光伏系统，并通过**微型逆变器（Microinverter）**将直流电直接转换为符合电网标准的交流电。

4.1 阳台光储的独特设计约束

与传统的屋顶光伏不同，阳台光储系统面临着一套极为苛刻的设计约束：

极致紧凑： 设备必须足够小巧，以便隐蔽地安装在阳台栏杆或支架上，不影响美观和空间使用。
绝对静音（无风扇）： 由于安装位置紧邻生活起居区域，任何风扇噪音都是不可接受的。散热必须完全依赖被动对流。
恶劣的热环境： 逆变器通常直接安装在光伏板背面，面临着“上烤下蒸”的恶劣环境——一面是光伏板的高温辐射，另一面是夏季的高环境温度。
消费级成本敏感度： 作为类家电产品，其成本结构必须极具竞争力。

4.2 基本半导体SiC MOSFET的赋能机制

基本半导体的SiC MOSFET通过解决热管理和功率密度两大核心矛盾，成为了这一应用场景的关键使能技术。

4.2.1 银烧结技术：无风扇散热的救星

在被动散热的限制下，降低芯片结温（Tj）至关重要。基本半导体在B3M系列中应用的银烧结技术在此发挥了决定性作用。

物理机制： 通过将结到壳的热阻（Rth(j−c)）降低至极低水平（例如B3M013C120Z的典型值仅为 0.20 K/W ），芯片内部产生的热量能够以极低的阻碍传导至散热外壳。
实际效果： 在同等功率输出下，采用银烧结技术的SiC器件结温显著低于传统焊接器件。这不仅防止了逆变器在正午高温时段因过热保护而降额（导致发电量损失），更关键的是，它确保了设备能够达到15-20年的设计寿命，匹配光伏组件的生命周期。

4.2.2 高频开关与磁件小型化

微型逆变器通常采用有源钳位反激（Active Clamp Flyback）或LLC谐振变换器等拓扑结构。

SiC的频率红利： 基本半导体的SiC MOSFET能够轻松工作在100kHz至数MHz的开关频率下，且开关损耗极低。
磁件体积缩减： 变压器和输出电感的体积与开关频率成反比。通过大幅提升开关频率，基本半导体的方案允许制造商将磁性元件的体积缩小50%以上。
集成度提升： 这种体积的缩减直接使得“超薄”、“卡片式”微型逆变器成为可能，完美契合阳台安装对隐蔽性和轻量化的需求 6。

4.2.3 弱光与部分遮挡下的效率优化

阳台环境复杂，光伏板常面临阴影遮挡（如栏杆、周围建筑物）。基本半导体的SiC MOSFET具有极低的漏电流和优化的输出电容（Coss）特性。

轻载效率： 在部分遮挡或弱光（早晚）条件下，逆变器工作在轻载模式。SiC器件在轻载下的低开关损耗特性确保了系统在宽负载范围内都能保持高转换效率（CEC/EU加权效率）。这意味着用户在非理想光照条件下也能获得最大的能量产出，缩短了投资回报周期。

5. 升级户用储能系统（ESS）：双向流动的极致效率

户用储能系统（Residential ESS）正在成为现代家庭能源管理的核心，支持削峰填谷和备用电源功能。当前的技术趋势正从低压电池向高压电池架构（>400V）演进，并广泛采用双向DC-DC变换器。

5.1 架构演进：从低压到高压，从单向到双向

早期的48V低压电池系统在输出大功率时需要巨大的电流，导致电缆粗重且I2R损耗巨大。现代系统转向400V-800V高压电池堆，以匹配光伏逆变器和电动汽车充电器的直流母线电压。

双向性要求： 变换器不仅需要负责电池充电（Buck模式），还需要在放电时将能量回馈给家庭负载或电网（Boost模式），且两个方向都必须保持高效。

5.2 基本半导体SiC在双向DC-DC（CLLC / DAB）中的应用

隔离型双向DC-DC级通常采用双有源桥（Dual Active Bridge, DAB）或CLLC谐振变换器拓扑。

B3M013C120Z (1200V SiC) 的关键角色：

在涉及800V高压电池架构的系统中，必须使用1200V耐压的开关管。

低导通电阻优势： B3M013C120Z拥有行业领先的 13.5mΩ 导通电阻。在DAB变换器中，满载时的导通损耗占据主导地位。相比于IGBT（具有固定的VCE(sat)压降，无法像电阻那样随电流减小而降低压降），纯阻性的SiC MOSFET在部分负载和额定负载下都能显著降低损耗。
软开关能力的扩展： 虽然DAB/CLLC利用零电压开关（ZVS）来降低损耗，但基本半导体SiC MOSFET极低的输出电容（Coss）扩展了ZVS的实现范围。这意味着系统可以在更宽的电池电压范围和负载条件下维持软开关运行，提升了全工况下的综合效率 5。

B3M010C075Z (750V SiC) 的优化选择：

对于400V电池系统，750V的B3M010C075Z提供了性能与成本的最佳平衡点。

性能优化： 相比650V器件，它提供了更高的电压安全裕量；相比降额使用的1200V器件，它通常具有更好的品质因数（FOM）。其 10mΩ 的超低电阻确保了充电和放电过程中的损耗最小化，最大化了储能系统的“往返效率”（Round-trip Efficiency）——这是衡量储能系统经济性的核心指标。

5.3 应对高频次循环的热可靠性

户用储能系统面临着频繁的功率循环，随着家庭负载变化或光伏发电波动，系统需要在零功率和满功率之间快速切换。

银烧结的可靠性护盾： 基本半导体的银烧结技术在此场景下提供了至关重要的抗热疲劳能力。在功率循环测试中，焊料层往往是功率模块最先失效的薄弱环节（由于热膨胀系数不匹配导致的裂纹）。通过采用银烧结，基本半导体确保了其器件能够承受数万次的热冲击循环，匹配储能系统10-15年的长寿命预期。

6. 比较技术分析：量化升级价值

为了量化基本半导体技术带来的升级价值，下表将其解决方案与现有的传统硅基方案进行了对比分析。

关键特性	传统硅基方案 (IGBT / SJ-MOSFET)	基本半导体 SiC MOSFET (B3M系列)	用户的系统级收益
反向恢复 (Qrr)	高 (导致CCM图腾柱PFC无法实现)	可忽略不计	赋能无桥图腾柱PFC，将效率提升至99%以上，显著降低电费支出。
开关频率	受限 (<20-40 kHz)	极高 (>100 kHz)	磁性元件体积减小约50%，实现壁挂式超薄ESS和阳台微逆设计。
芯片粘接材料	焊料 (k≈50W/mK)	银烧结 (k≈200+W/mK)	热阻降低至0.20 K/W。赋能无风扇静音设计，大幅延长产品寿命。
电压等级	通常为 600V / 650V	750V 选项 (B3M010C075Z)	提高应对电网浪涌的可靠性裕量；允许优化直流母线电压以提升效率。
源极电感	标准3引脚 TO-247	4引脚 Kelvin源极 (TO-247-4)	实现更快的开关速度和更干净的波形；降低开关损耗和电磁干扰(EMI) 。
双向导通能力	差 (体二极管损耗大/速度慢)	卓越 (体二极管速度快/鲁棒性强)	简化V2G/V2H和储能拓扑；减少元件数量（无需并联反向二极管）。

7. 结论与未来展望

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。

基本半导体（BASiC Semiconductor）的碳化硅MOSFET技术不仅仅是功率半导体的一次迭代，它是住宅电力电子系统迈向高效、紧凑、长寿命新时代的关键赋能者。通过从物理底层解决了硅材料的局限性——即反向恢复电荷高、热导率低和击穿电压限制——基本半导体的技术使得全新的系统架构成为现实。

无桥图腾柱PFC 从理论构想转变为工业界的实际标准，得益于SiC低Qrr特性，将AC-DC转换效率推向了钛金级（>99%）的高度。
阳台光储系统 受益于高频开关（小型化）和银烧结（热管理）的双重红利，使得安全、静音、隐蔽的发电装置能够顺利进入千家万户的阳台。
户用储能系统 依托B3M系列750V/1200V器件的稳健耐压和银烧结带来的热耐久性，实现了现代智能电网所需的极高往返效率和双向流动能力。

随着能源网络的持续去中心化，由银烧结技术保障的“安装即忘”（Install-and-Forget）的高可靠性，以及由低RDS(on) SiC MOSFET带来的显著节能效果，确立了基本半导体在绿色能源转型中的枢纽地位。对于致力于满足未来十年严苛能效标准（如Energy Star, ErP）和可靠性预期的工程师与系统设计者而言，向基本半导体的SiC器件升级不仅是技术上的必然选择，更是通往未来能源互联世界的逻辑通道。
