LK809X 低功耗低电压的复位检测芯片

最新推荐文章于 2025-12-05 12:11:05 发布
原创 最新推荐文章于 2025-12-05 12:11:05 发布 · 179 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pcb工艺 #嵌入式硬件

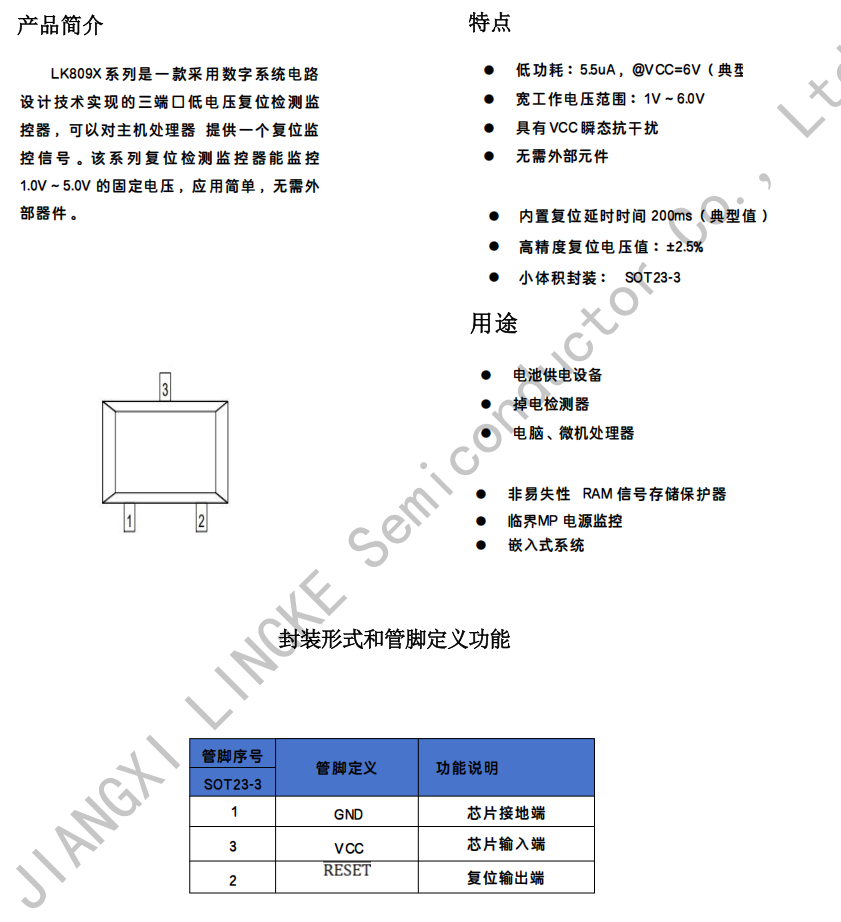

LK809X系列是一款采用数字系统电路设计技术实现的三端口低电压复位检测监控器，可以对主机处理器 提供一个复位监控信号。该系列复位检测监控器能监控1.0V～5.0V 的固定电压，应用简单，无需外部器件。
