Autoware感知瞎学笔记(一)lidar_kf_contour_track
目录
想要学习L4的无人驾驶,入门教科书autoware堪称经典,这里分享个人的学习笔记以及个人理解(如果错了,请轻点指正哈)
代码分析:
一、雷达目标Kalman滤波器
三维激光雷达数据从传感器出来后,经过传统的聚类+高精地图object filter,或者learning-based的方法之后,得到一个目标列表,此目标列表含有二维位置信息和角度信息,没有速度信息;同时基于每一帧的检测方法,可能会出现“目标消失”的问题,因此需要滤波器来track住这些目标,下面看Autoware是怎么处理这个问题的。
代码位置:autoware/core_perception/lidar_kf_contour_track
1. lidar_kf_contour_track.cpp
拿到ros的package,直接打开CMakeList文件

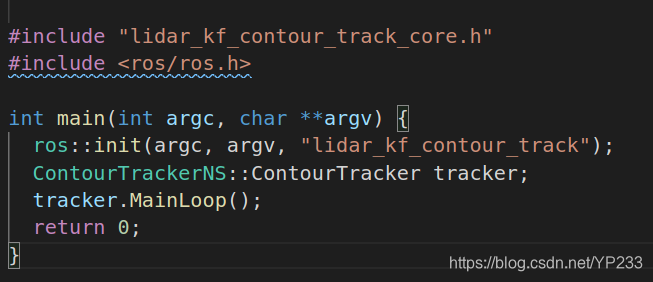

可以看到构成lidar_kf_contour_track这个节点的文件,有四个。我们直奔主题打开每个cpp,可以看到lidar_kf_contour_track.cpp是这个节点的入口,在main函数内实例化在ContourTrackerNS命名空间内的一个类ContourTracker,调用MainLoop() 方法。因此打开定义ContourTracker类的头文件:lidar_kf_contour_tracker_core.h
2. lidar_kf_contour_tracker_core.h

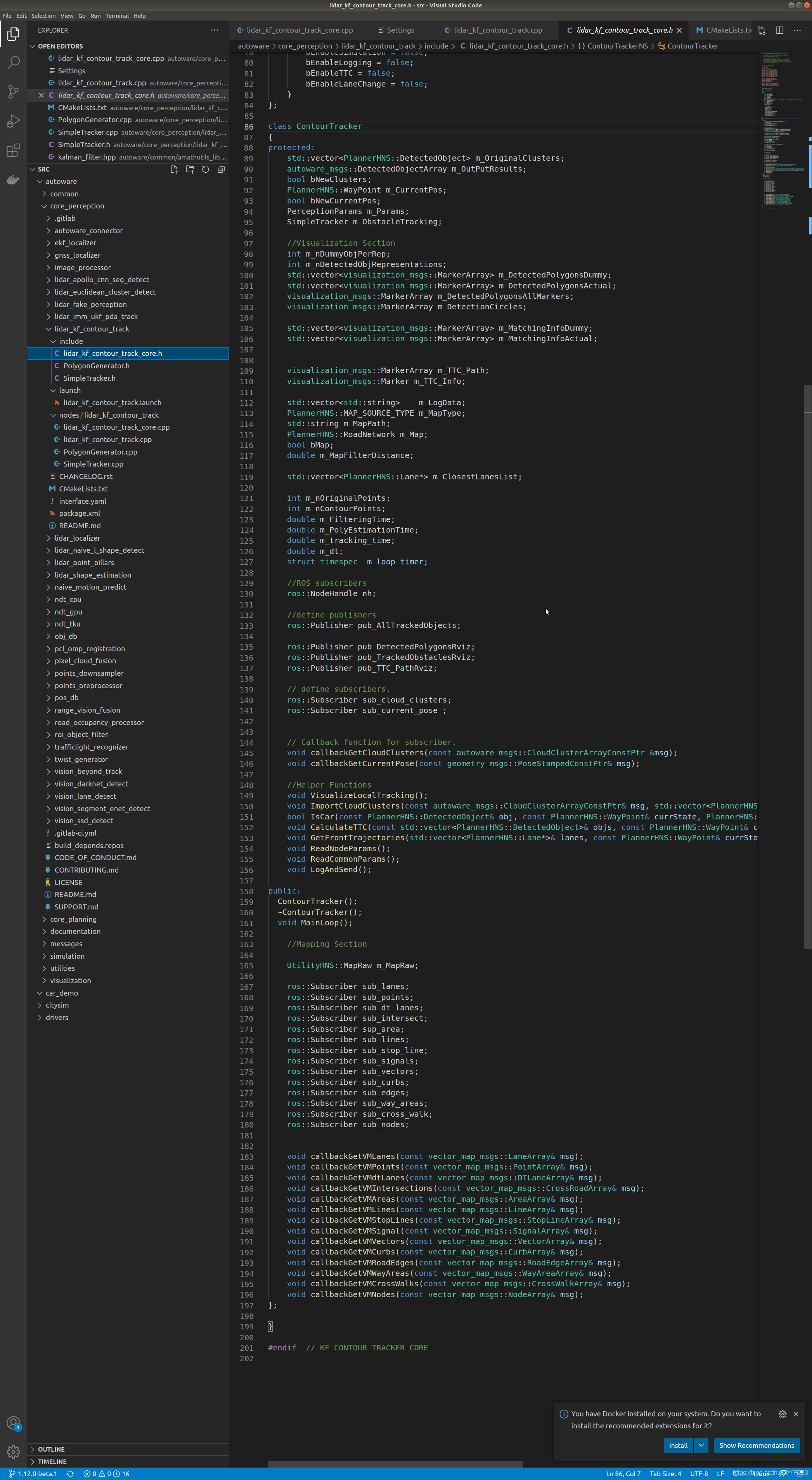

我们在这里首先分析这个入口类ContourTracker的头文件,并且从类内变量逐行分析
1. std::vector< PlannerHNS::DetectedObject > m_OriginalClusters;
打开DetectedObject这一类型定义:该文件存放在common/op_planner/RoadNetwork.h中
里面存放这描述检测目标的一些基本属性,标签,类别,尺寸,速度,角度,等等,,。同时在构造函数的时候,初始化这些变量
2.autoware_msgs::DetectedObjectArray m_OutPutResults;
记录发布数据的ros消息,消息格式如下:
std_msgs/Header header
DetectedObject[] objects
DetectedObject消息格式:
可以看到是将3D BoundingBox和目标在2D图像中的大小都汇总在此消息数据里,便于目标消息的复用。
std_msgs/Header header
uint32 id
string label
float32 score #Score as defined by the detection, Optional
std_msgs/ColorRGBA color # Define this object specific color
bool valid # Defines if this object is valid, or invalid as defined by the filtering
################ 3D BB
string space_frame #3D Space coordinate frame of the object, required if pose and dimensions are defines
geometry_msgs/Pose pose
geometry_msgs/Vector3 dimensions
geometry_msgs/Vector3 variance
geometry_msgs/Twist velocity
geometry_msgs/Twist acceleration
sensor_msgs/PointCloud2 pointcloud
geometry_msgs/PolygonStamped convex_hull
autoware_msgs/LaneArray candidate_trajectories
bool pose_reliable
bool velocity_reliable
bool acceleration_reliable
############### 2D Rect
string image_frame # Image coordinate Frame, Required if x,y,w,h defined
int32 x # X coord in image space(pixel) of the initial point of the Rect
int32 y # Y coord in image space(pixel) of the initial point of the Rect
int32 width # Width of the Rect in pixels
int32 height # Height of the Rect in pixels
float32 angle # Angle [0 to 2*PI), allow rotated rects
sensor_msgs/Image roi_image
############### Indicator information
uint8 indicator_state # INDICATOR_LEFT = 0, INDICATOR_RIGHT = 1, INDICATOR_BOTH = 2, INDICATOR_NONE = 3
############### Behavior State of the Detected Object
uint8 behavior_state # FORWARD_STATE = 0, STOPPING_STATE = 1, BRANCH_LEFT_STATE = 2, BRANCH_RIGHT_STATE = 3, YIELDING_STATE = 4, ACCELERATING_STATE = 5, SLOWDOWN_STATE = 6
#
string[] user_defined_info
3.bool bNewClusters;
bool类型变量, 表达是否是新的cluster

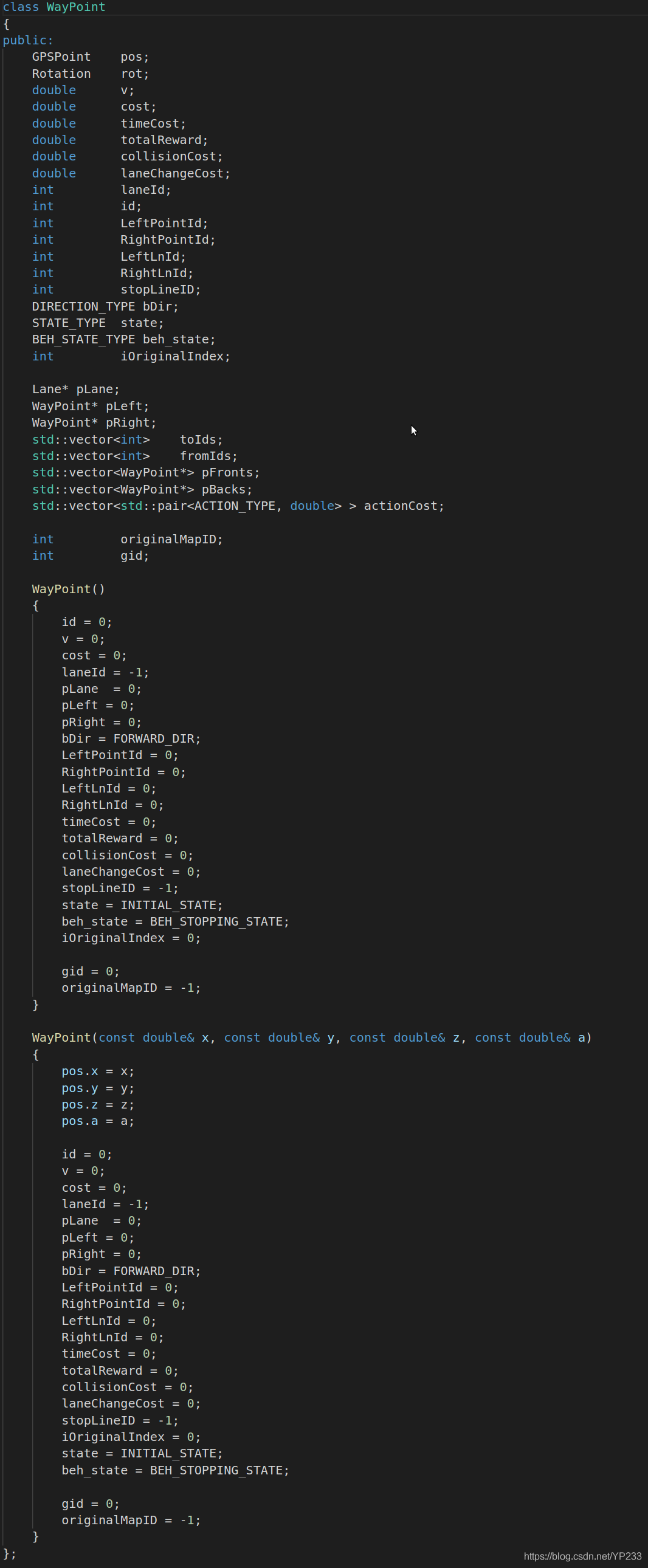

4.PlannerHNS::WayPoint m_CurrentPos; 使用WayPoint类型来表示当前的位姿
其中waypoint记录了当前所属的lane ID,id,Left ID, Right ID,前面的和后面的waypoints。这里因为作者还没有阅读整个autoware的代码,所以在这大胆猜测一下,这里记录的是当前lane内,在此waypoint的前面和后面所有的waypoints,和carla里面导航的方式是一样的。同时记录了关于occupancy grid map 的参数。关于其他的参数含义,我们在后续的文章中再去解读。
5.bool bNewCurrentPos;
这里表示的应该是是否收到了新的位姿信息,表示位置更新

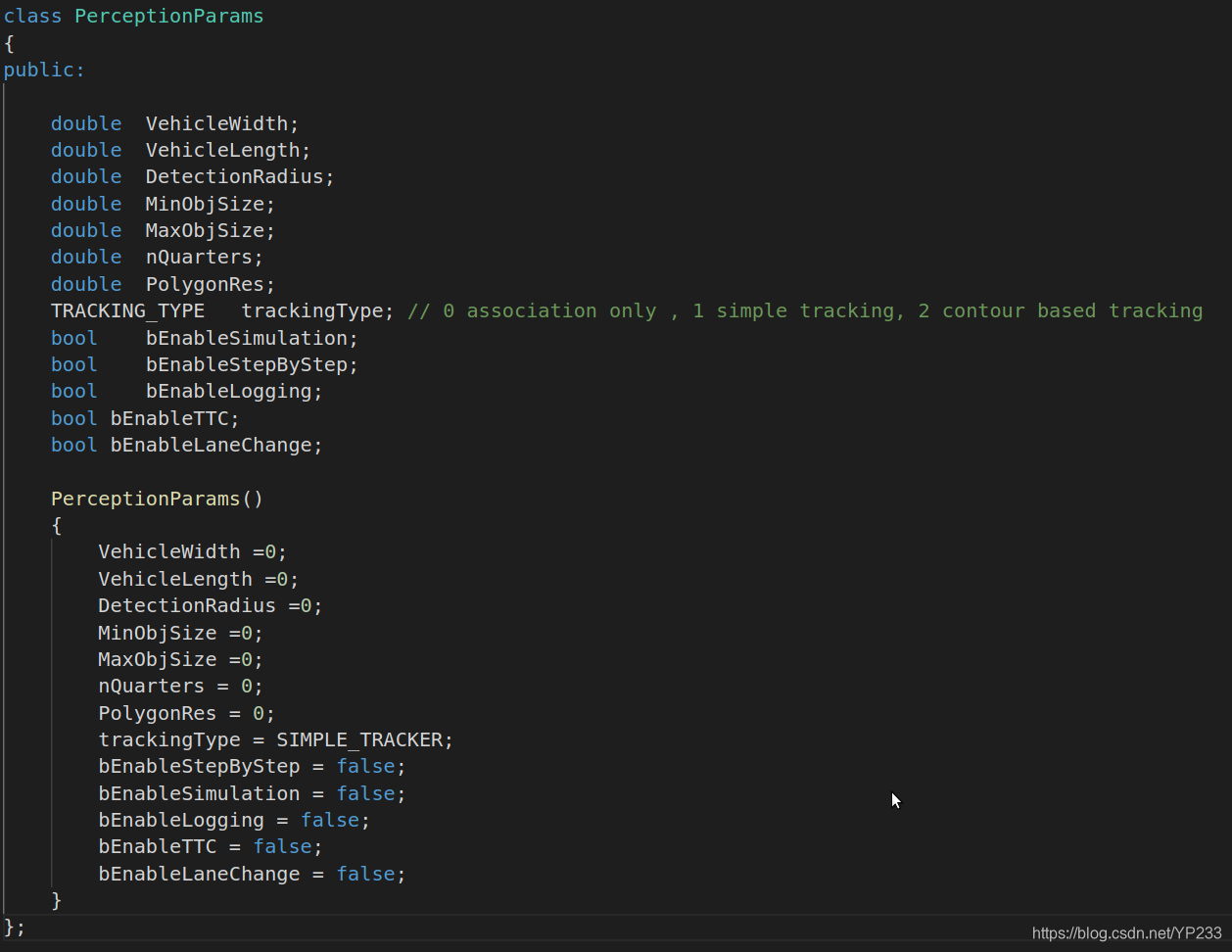

6.PerceptionParams m_Params;
看到变量的名字感觉是感知相关的参数,但是看内容其实这里的参数感觉是滤波相关的参数,车辆的size,检测半径,最大的objectsize,最小的objectsize,目标boundingbox相关参数,其他的应该是滤波器的相关设置
7.SimpleTracker m_ObstacleTracking;
这里便是SimpleTracker实际的调用了,这个类其实是将kF又封装了一层,用于管理检测到的对象。关于SimpleTracker我们在第二节分析。

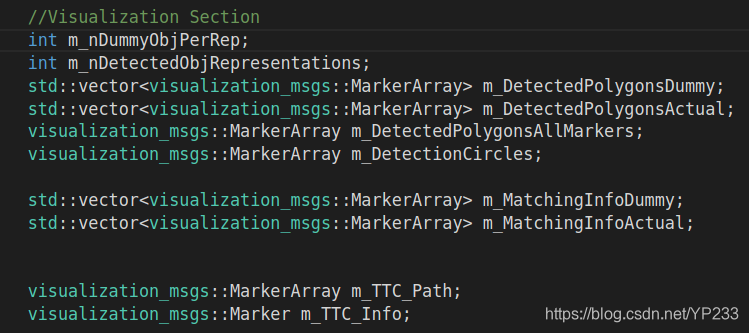

8.这部分的成员变量是用来表示可视化的
9. std::vector < std::string > m_LogData; 记录log数据
10.PlannerHNS::MAP_SOURCE_TYPE m_MapType; 地图的类型
11.std::string m_MapPath;存放地图的路径
12.PlannerHNS::RoadNetwork m_Map;

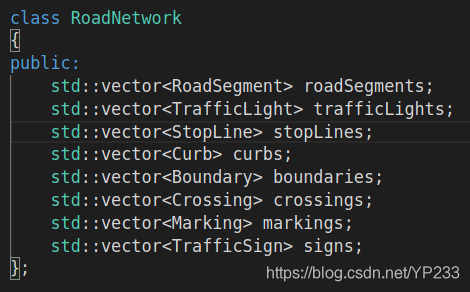

这里存放的是便是autoware的高精地图,vector_map,我们打开RoadNetWork的类定义看下:
可以看到autoware使用vector来存放同一类型的道路元素,关于底层基类比如RoadSegament,TrafficLight,StopLine的分析,会在后续的文章中讲解。同时我们也会去学习autoware中的高精地图是怎样做的,它是怎么提供我们所需要的信息的。
13.bool bMap;
14.double m_MapFilterDistance;
15.std::vector < PlannerHNS::Lane*> m_ClosestLanesList;

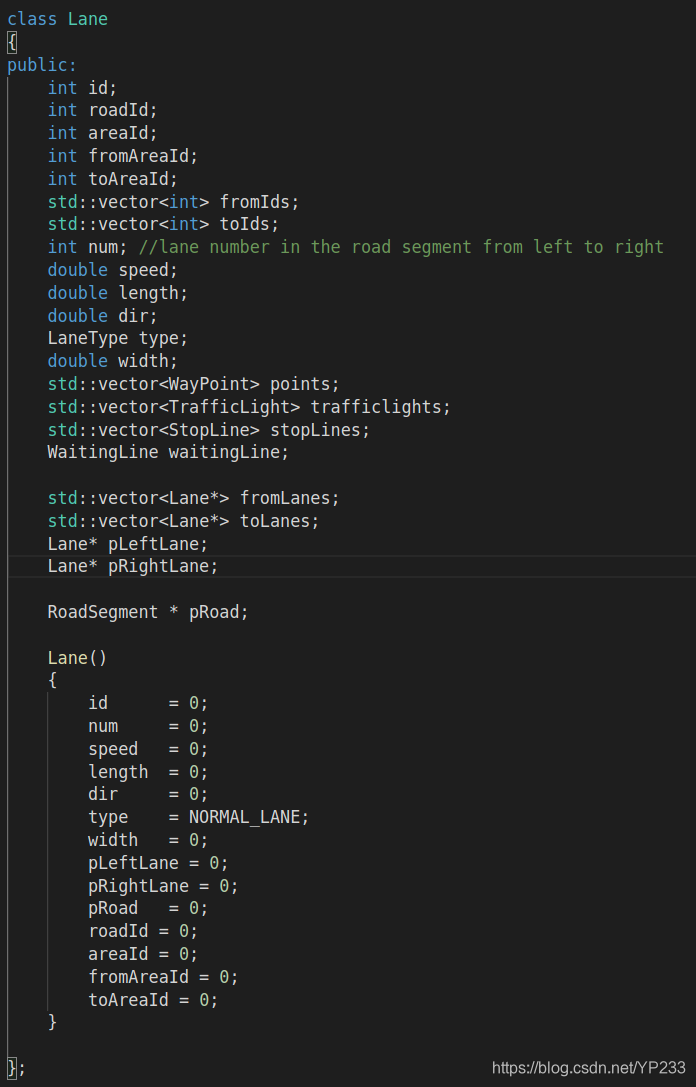

在这里我们打开PlannerHNS::Lane这个数据类型:
这里分别有如下属性:
id,roadId当前lane所在road的id,areaId,fromAreaId,toAreaId,
fromIds表示当前lane的父lane Id,
toIds表示当前lane的子lane Id,
num表示一个road内有多少条lane
speed,dir,type,
points这个车道内所有的路点,trafficlights 交通灯,stoplines停止线,
fromLanes, toLanes 则是刚刚ID对应的道路集合
pLeftLane, pRightLane 这是左右两边的道路
pRoad则是当前lane所在的road

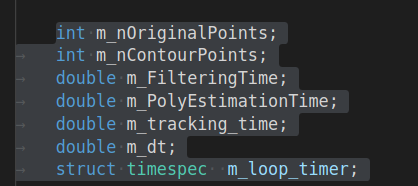

16.这里是类内关于kf滤波器的一些参数了

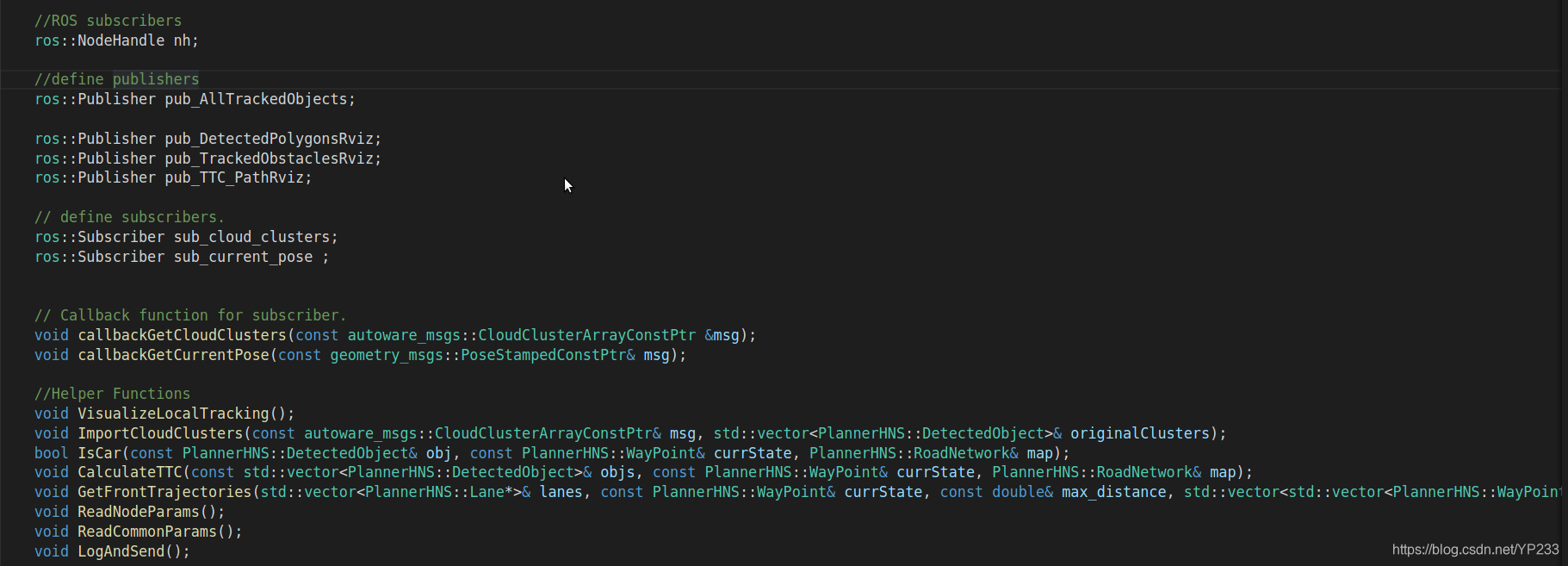

17. ros层变量以及回调函数声明

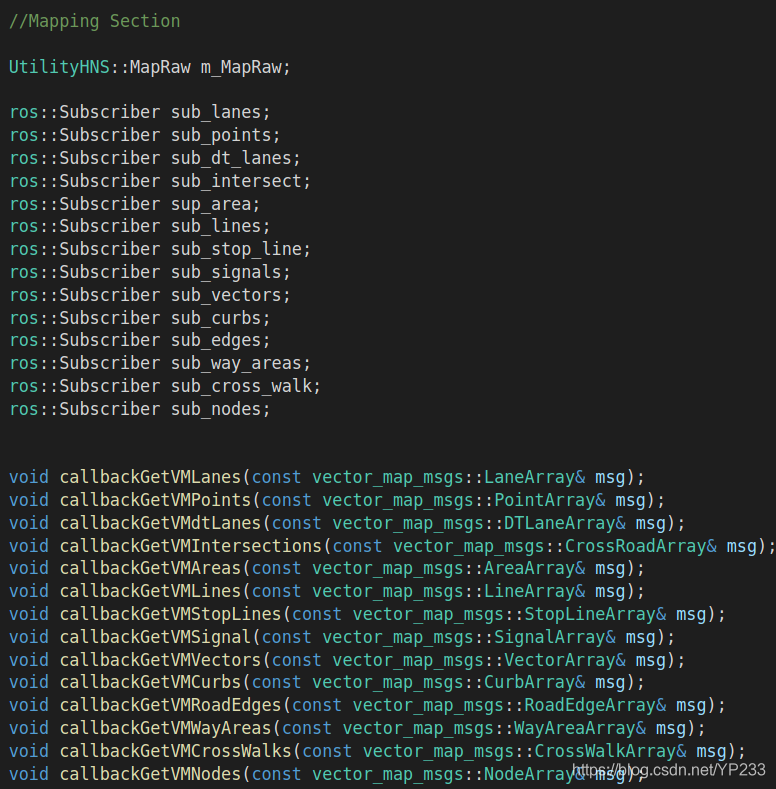

18.最后公有变量里面都是关于map的,通过ros topic的方式接收地图各种元素消息。
3. lidar_kf_contour_tracker_core.cpp

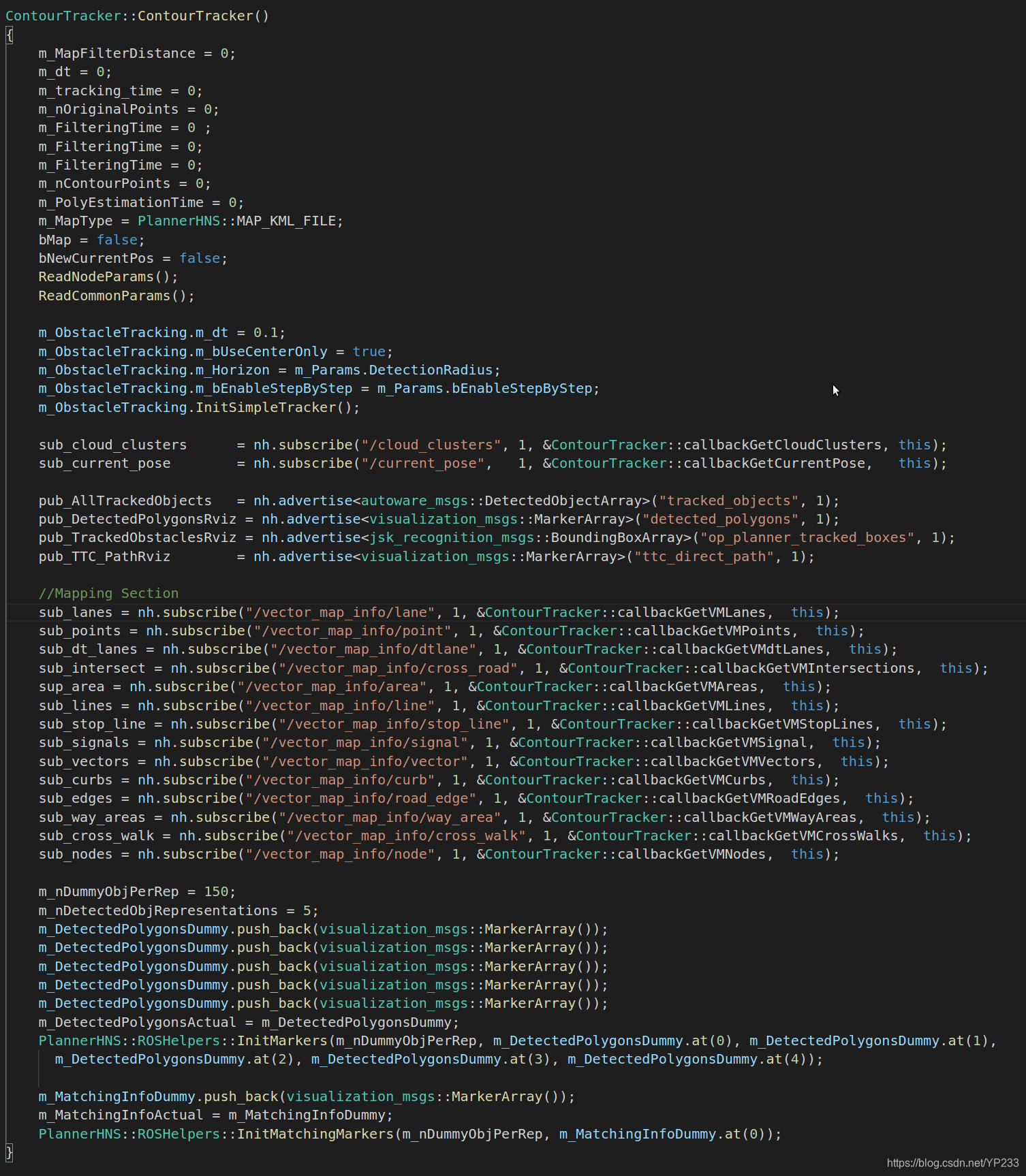

3.1 构造函数ContourTracker()
-

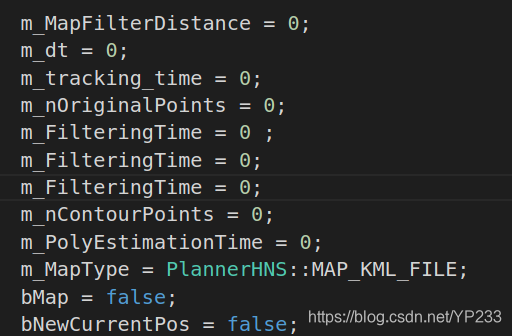

第一部分初始化类内成员变量
-

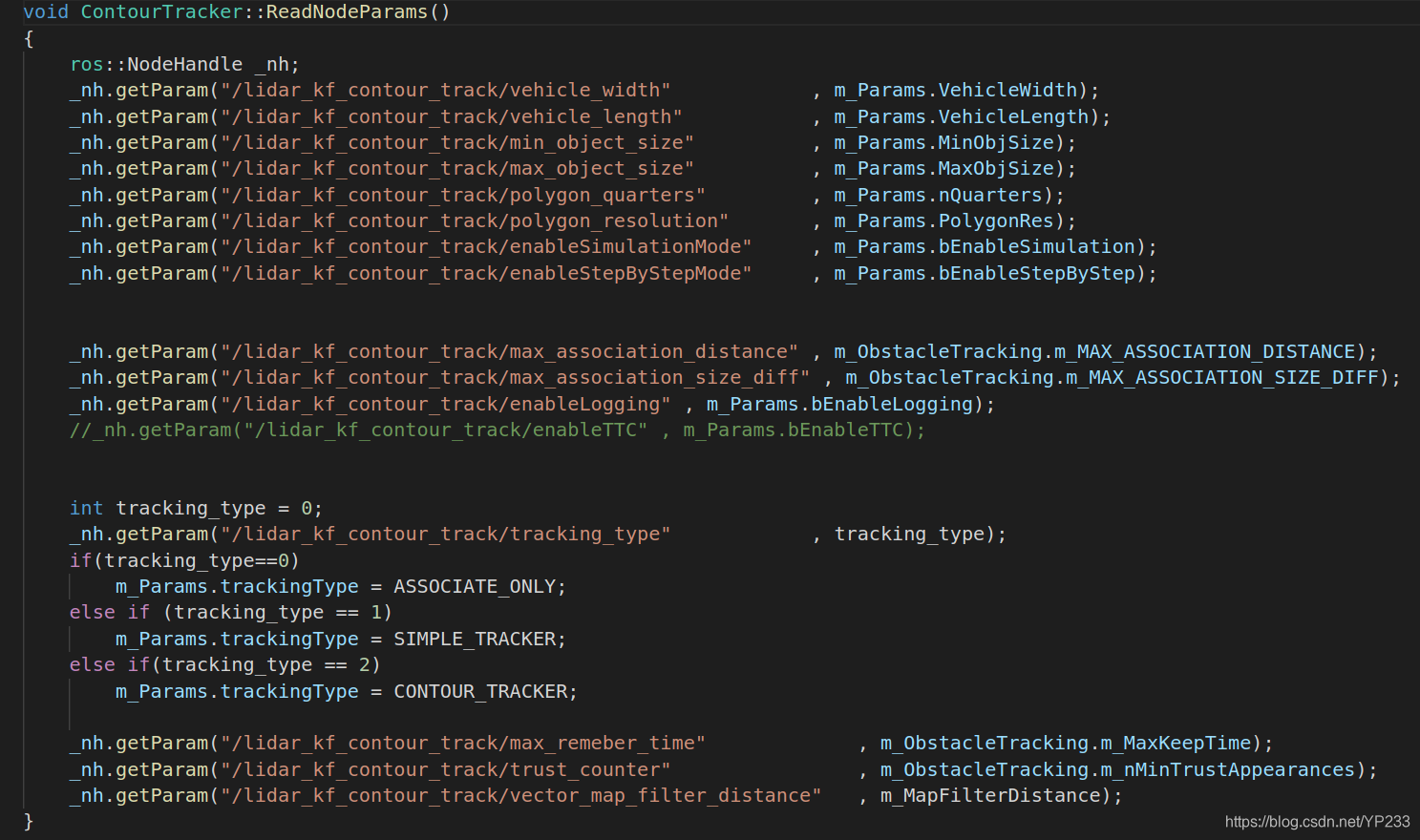

ReadNodeParams():通过ros参数服务器拿到参数
-

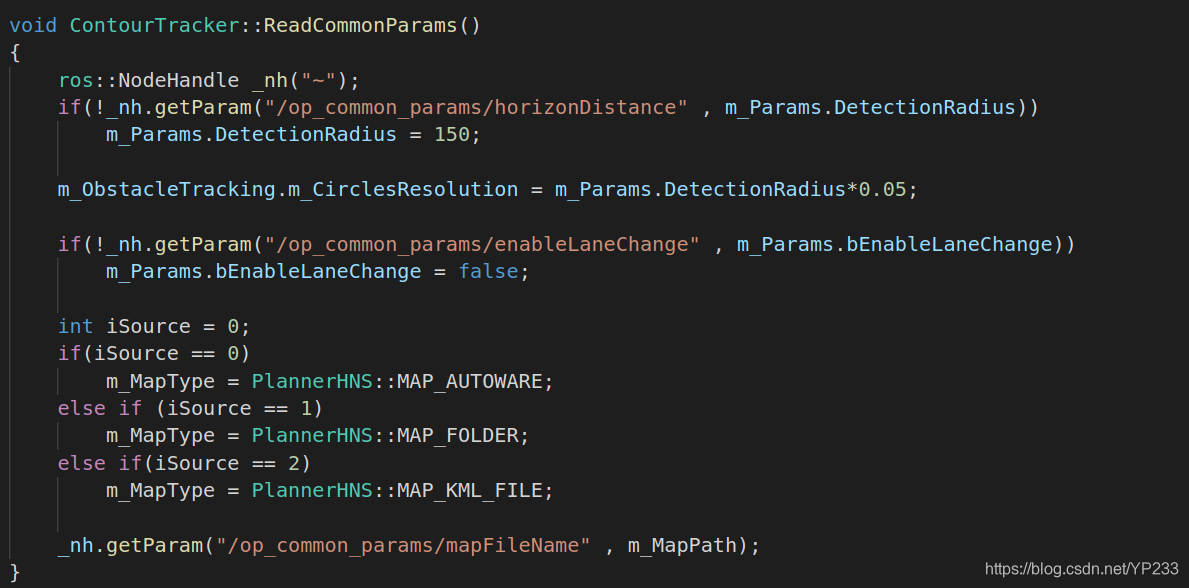

ReadCommonParams():这里bEnableLaneChange参数需要记住,还有上面的m_MapFilterDistance 参数,下面要考。
-

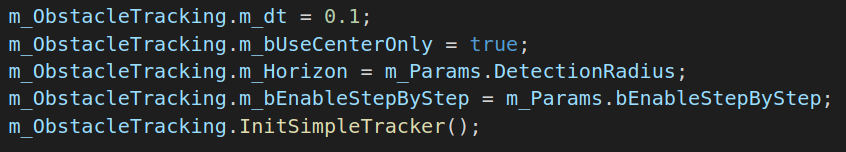

设置并且初始化kf滤波器

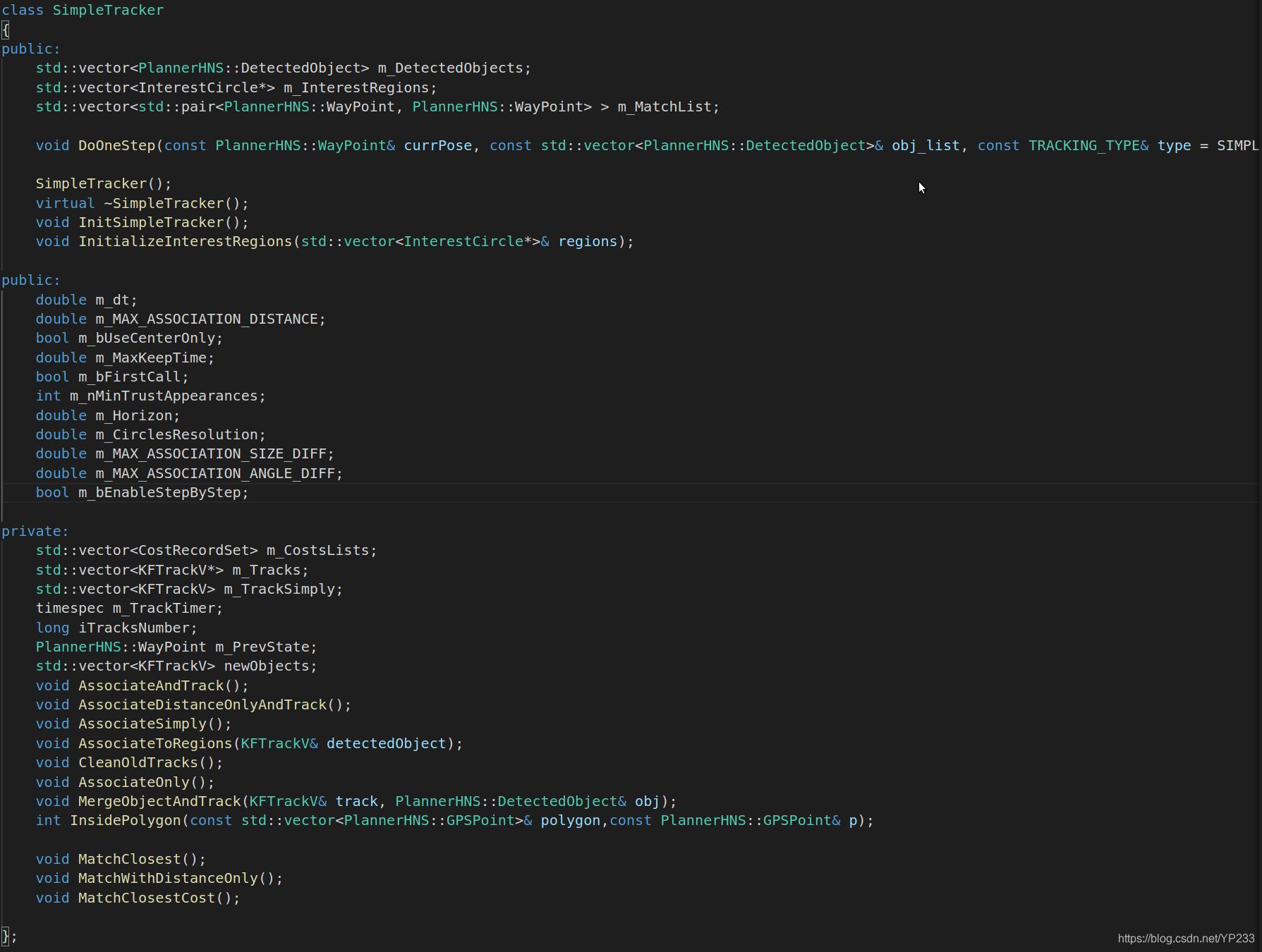

最后的初始化部分,会在第二节SimpleTracker部分分析,根据函数名字可以猜到,这是初始化滤波器。 -

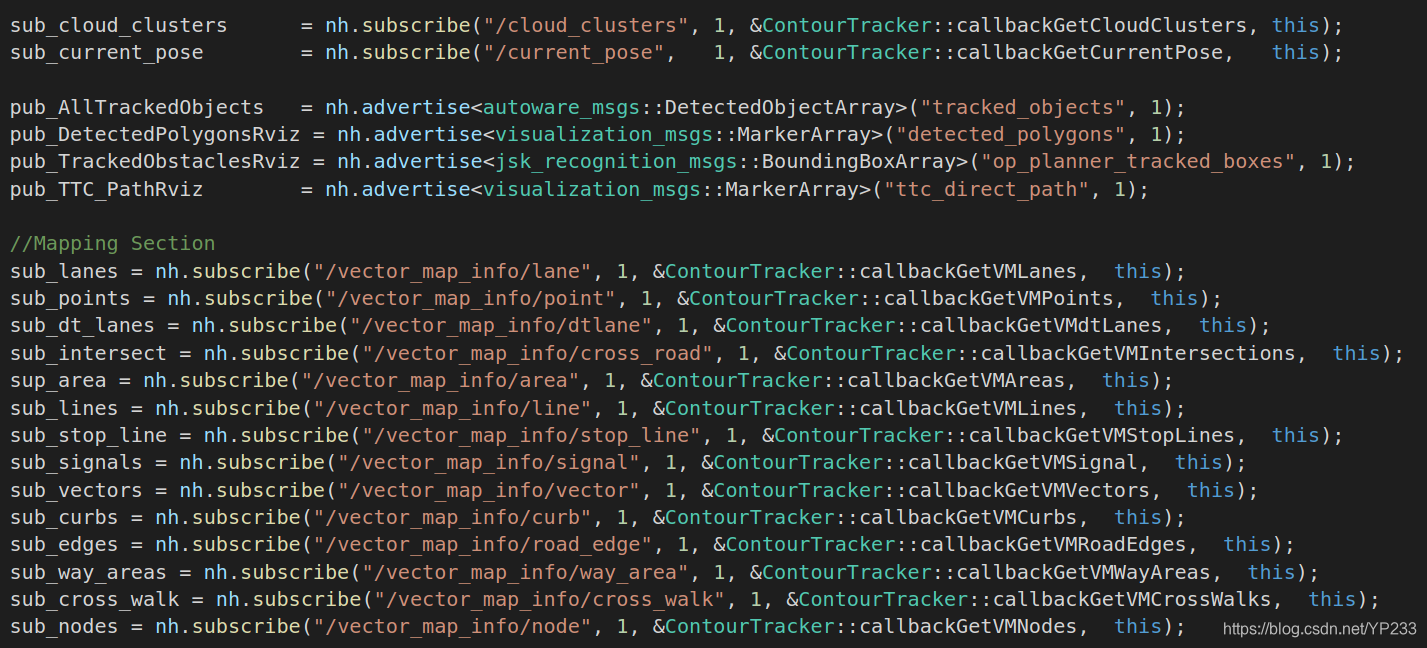

订阅和发布topic
这里让人注意的应该是发布ttc_direct_path这个topic,单学习过感知但是没有无人驾驶知识的,应该不知道ttc这个知识点,ttc的全称是time to crash,就是剩余到达要碰撞的时间。因此读到这里,感觉下面是要计算出一个到达前面目标的路径,然后可视化出来。
-

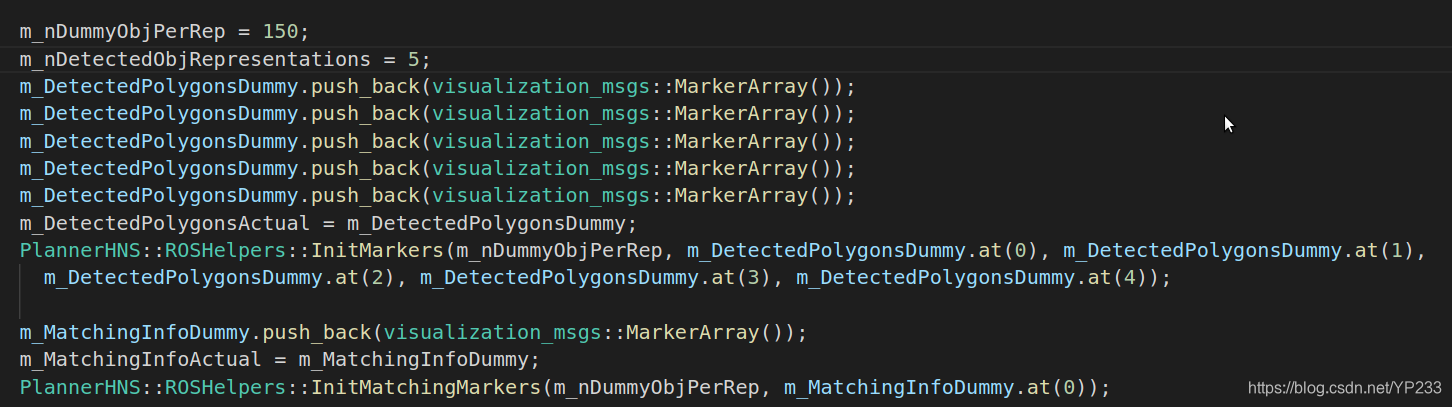

下面便是关于可视化的一些操作

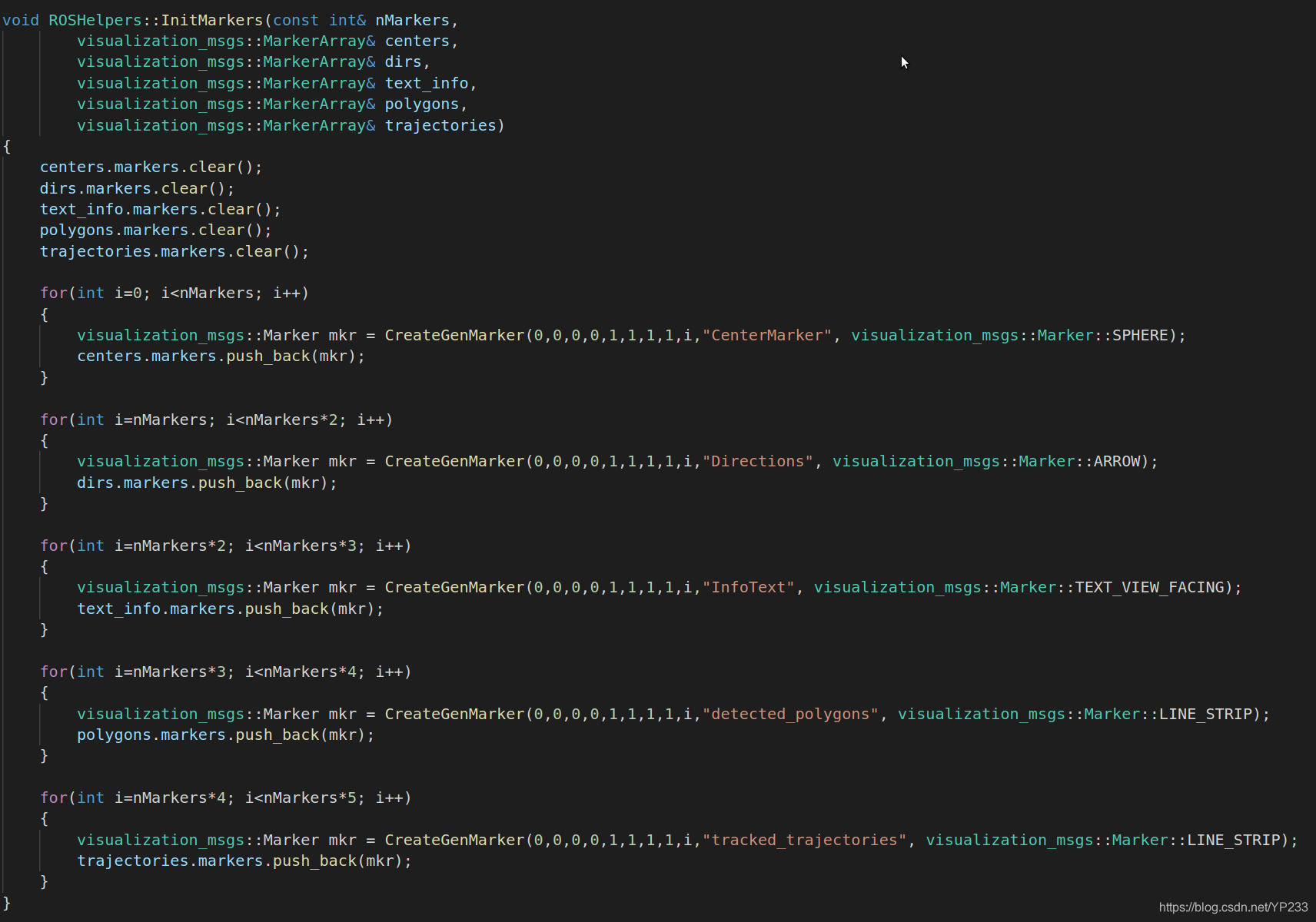

打开InitMarkers()函数:

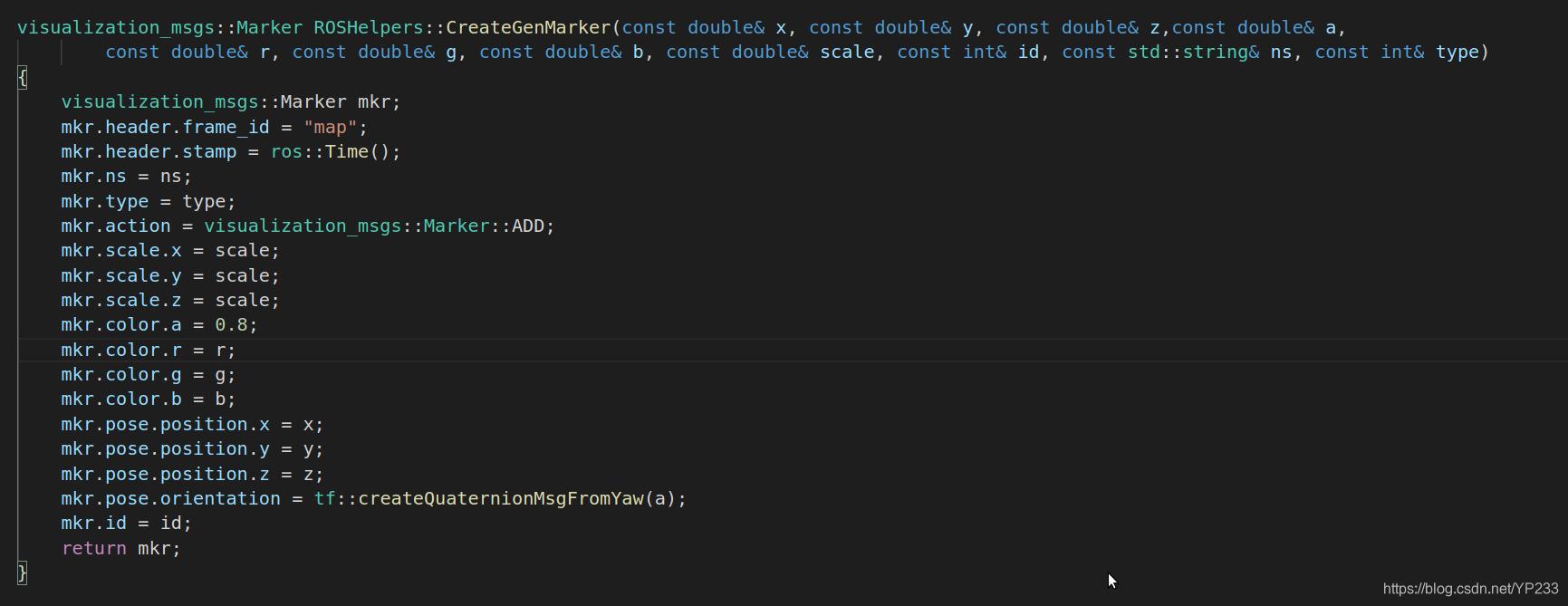

其实这里就是通过调用CreateGenMarker的方法生成五种类型的显示Marker,分别用来显示目标的中心,方向,文本标记,外围的polygon,还有track出来的轨迹。打开CreateGenMarker方法:
这里传入相应marker的属性标签,返回对应的marker。
因此我们可以得知,类内全局变量m_DetectedPolygonsDummy 和 m_DetectedPolygonsActual 存放的是五种关于目标属性的Marker。

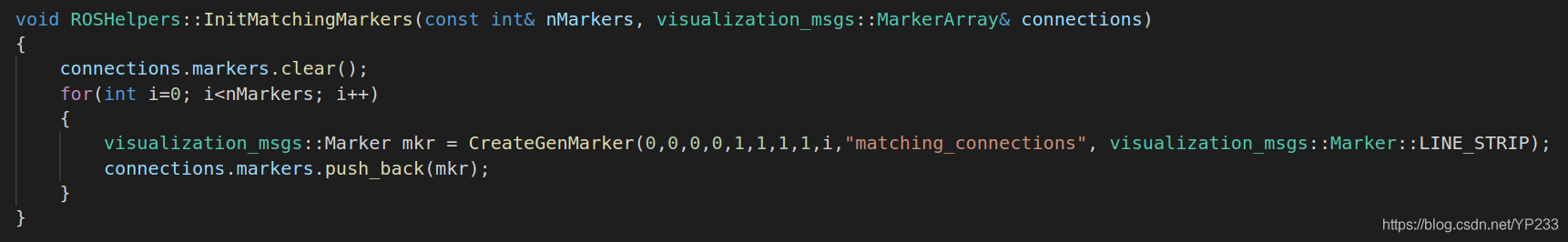

最后调用InitMatchingMarkers() 方法:
其实这里也是换汤不换药,调用CreateMarker方法生成用于显示匹配关系的Marker,然后类型是LINE_STRIP

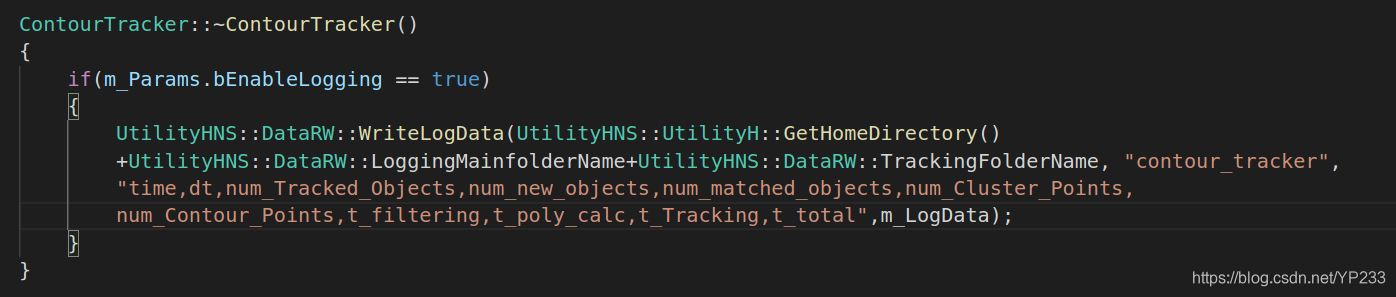

3.2 析构函数 ~ContourTracker()
在析构的时候,我们需要在某个位置写入log数据,记录跟踪对象的详细数据

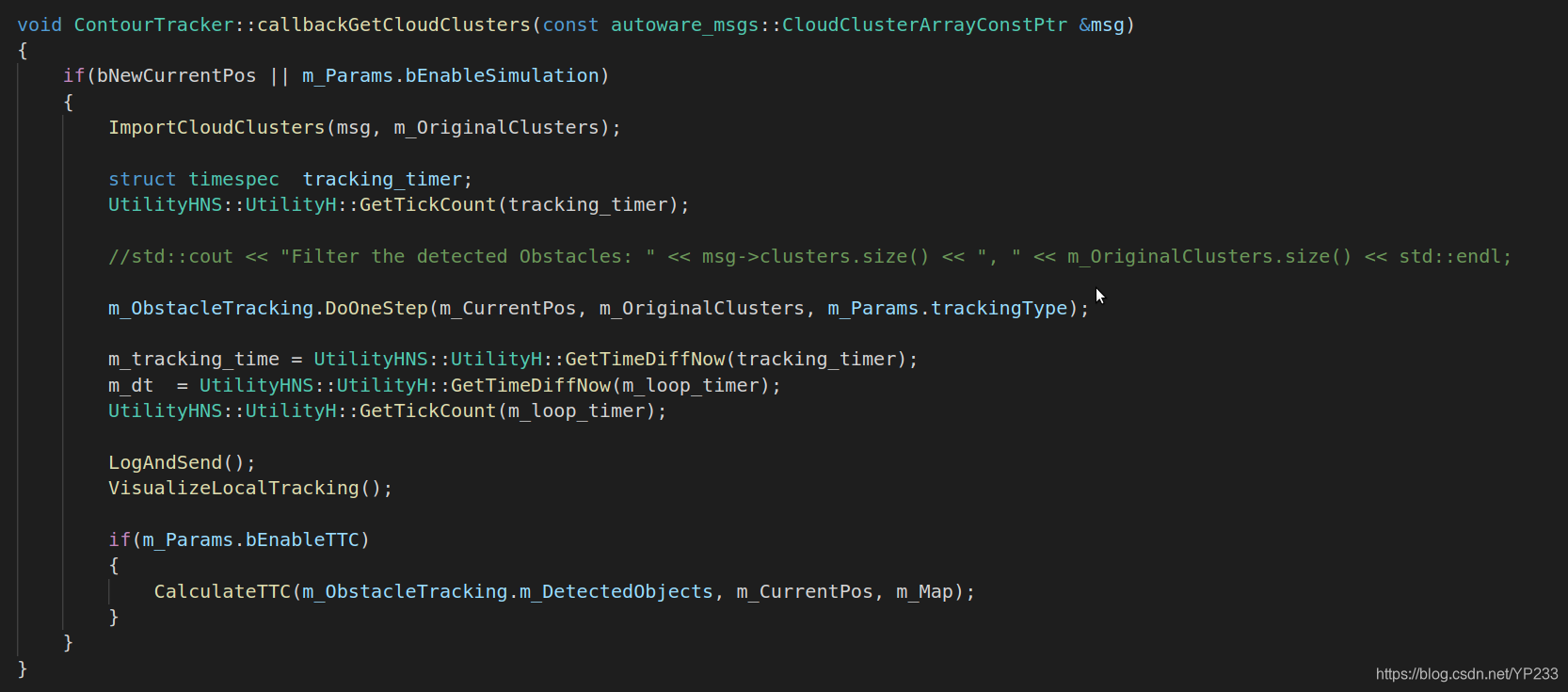

3.3 点云聚类回调函数
- 首先看下消息格式类型:autoware_msgs::CloudClusterArrayConstPtr, 里面存放的是标准的消息头,还有CloudCluster类型的数组

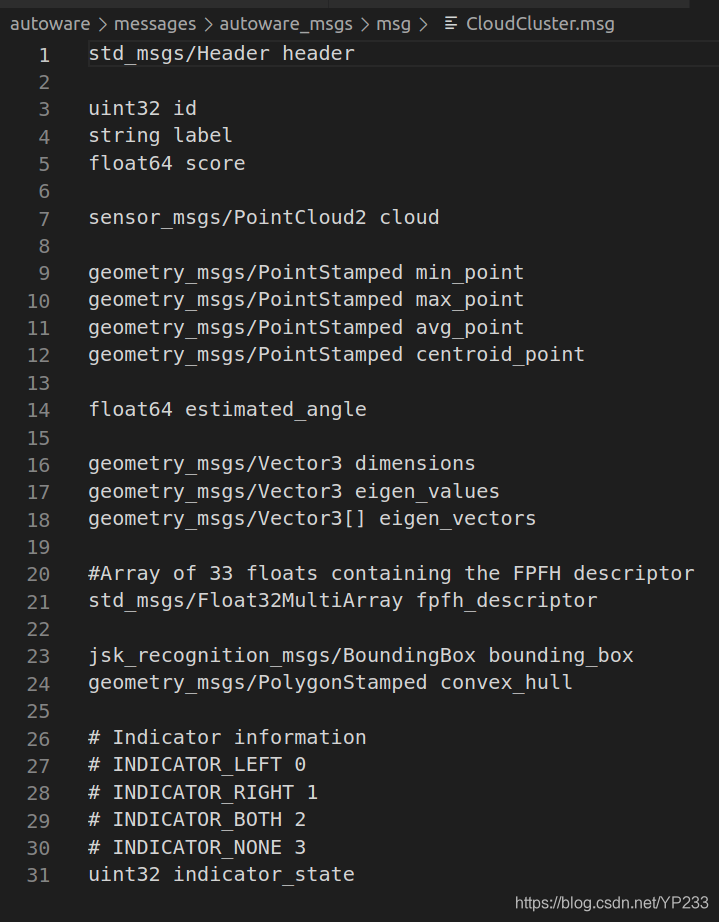

打开CloudCluster消息类型,查看里面的格式:
分别是标准消息头,id,标签,得分,点云消息,估计角度,点云的最小值,最大值,平均值,中心值, 三个尺度量(这里暂时不清楚存放的是什么变量),点云fpfh描述子,boundingbox,描述凸边界的convex_hull,目标转向信息。

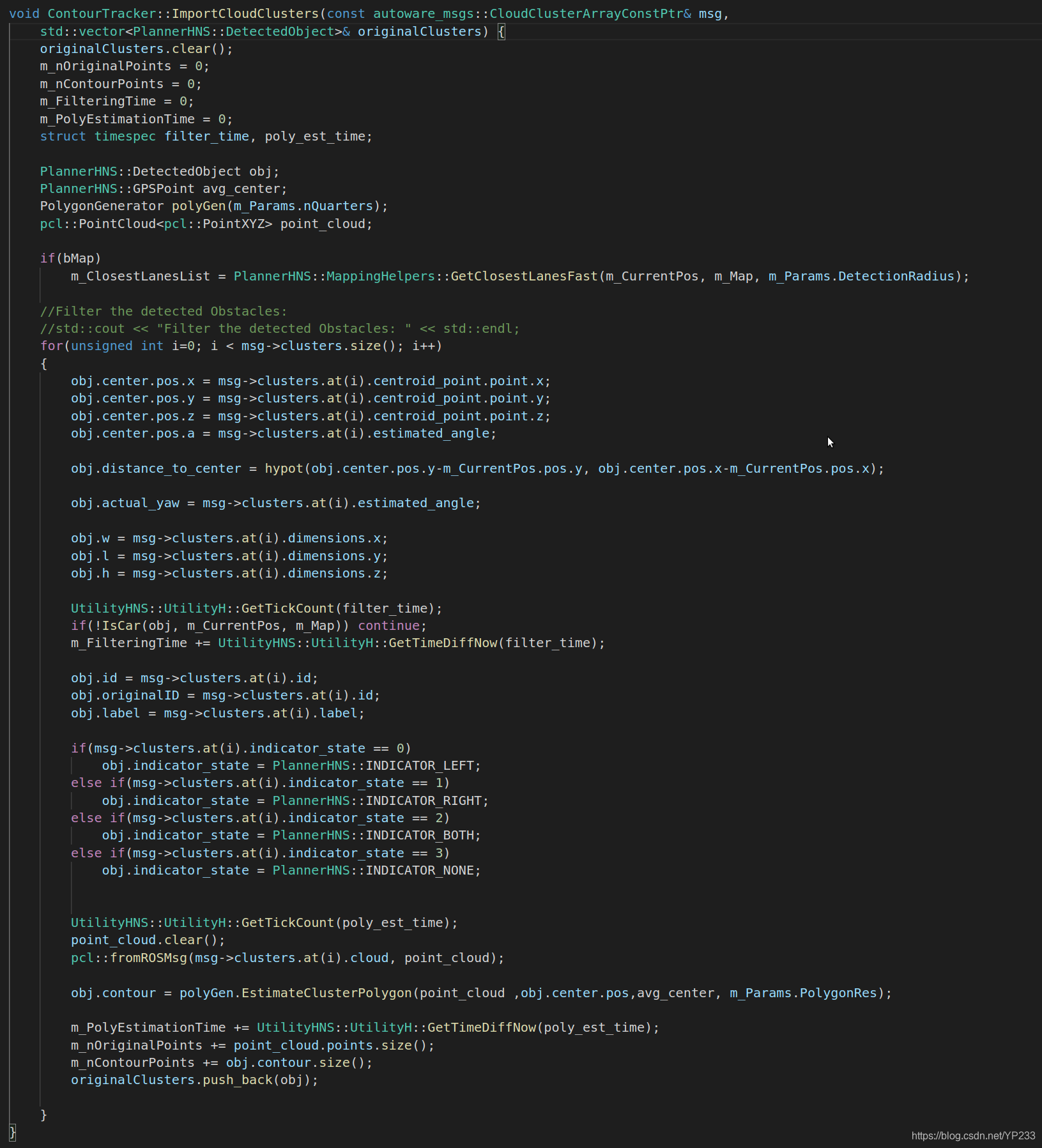

3.3.1 ImportCloudClusters函数
- 如果有定位数据 || 使用仿真的方式
调用ImportCloudClusters(msg, m_OtiginalClusters) 方法, 将聚类的数据转到类内全局变量m_OriginalClusters中
先是初始化一些变量,然后是实例化一个PolygonGenrator类,打开PolygonGenrator类定义:
class PolygonGenerator
{
public:
PlannerHNS::GPSPoint m_Centroid;
std::vector<QuarterView> m_Quarters;
std::vector<PlannerHNS::GPSPoint> m_Polygon;
PolygonGenerator(int nQuarters);
virtual ~PolygonGenerator();
std::vector<QuarterView> CreateQuarterViews(const int& nResolution);
std::vector<PlannerHNS::GPSPoint> EstimateClusterPolygon(const pcl::PointCloud<pcl::PointXYZ>& cluster,
const PlannerHNS::GPSPoint& original_centroid, PlannerHNS::GPSPoint& new_centroid, const double& polygon_resolution = 1.0);
};
打开类定义CPP文件PolygonGenerator.cpp,首先看到构造函数部分:
std::vector<QuarterView> PolygonGenerator::CreateQuarterViews(const int& nResolution)
{
std::vector<QuarterView> quarters;
if(nResolution <= 0)
return quarters;
double range = 360.0 / nResolution;
double angle = 0;
for(int i = 0; i < nResolution; i++)
{
QuarterView q(angle, angle+range, i);
quarters.push_back(q);
angle+=range;
}
return quarters;
}

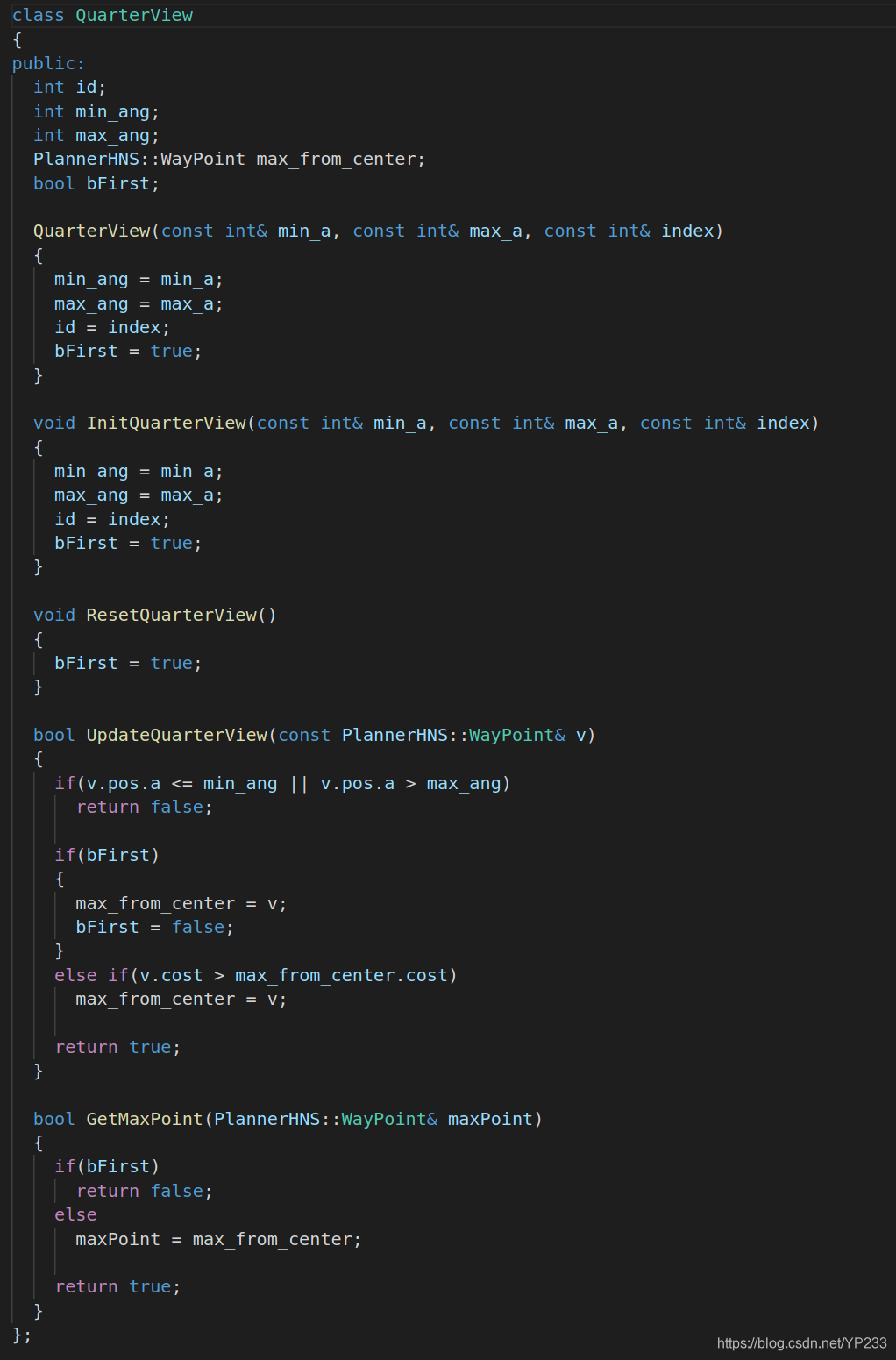

这里面构造函数返回值是:std::vector< QuaterView >,我们就先看下QuarterView类定义:
- 构造函数和Init方法都可以传入参数
- Reset方法重置标志位
- UpdateQuarterView()方法,如果传入的路点的角度超出角度范围限制,则不更新。如果bFirst为真,即第一次更新数据,则直接将点赋值给类内全局变量max_from_center, 如果更新过了那么只有传入点的cost大于类内max_from_center的cost,才覆盖max_from_center。
- GetMaxPoint() 方法,如果没有更新过UpdateQuarterView方法,则返回false,即拿不到最大点。否则取得类内全局变量max_from_center。
这里再回到CreateQuarterViews方法,先定义一个QuarterView类型的vector,如果传入nResolution小于0,则直接返回。将360度分成nResolution等份,实例化nResolution个QuarterView,每个QuarterView平分360度,并存入到quarters,返回。
std::vector<QuarterView> PolygonGenerator::CreateQuarterViews(const int& nResolution)
{
std::vector<QuarterView> quarters;
if(nResolution <= 0)
return quarters;
double range = 360.0 / nResolution;
double angle = 0;
for(int i = 0; i < nResolution; i++)
{
QuarterView q(angle, angle+range, i);
quarters.push_back(q);
angle+=range;
}
return quarters;
}
继续打开PolygonGenerator.cpp分析,下面是主要的一个函数EstimateClusterPolygon:
std::vector<PlannerHNS::GPSPoint> PolygonGenerator::EstimateClusterPolygon(const pcl::PointCloud<pcl::PointXYZ>& cluster, const PlannerHNS::GPSPoint& original_centroid, PlannerHNS::GPSPoint& new_centroid, const double& polygon_resolution)
{
for(unsigned int i=0; i < m_Quarters.size(); i++)
m_Quarters.at(i).ResetQuarterView();
PlannerHNS::WayPoint p;
for(unsigned int i=0; i< cluster.points.size(); i++)
{
p.pos.x = cluster.points.at(i).x;
p.pos.y = cluster.points.at(i).y;
p.pos.z = original_centroid.z;
PlannerHNS::GPSPoint v(p.pos.x - original_centroid.x , p.pos.y - original_centroid.y, 0, 0);
p.cost = pointNorm(v);
p.pos.a = UtilityHNS::UtilityH::FixNegativeAngle(atan2(v.y, v.x))*(180. / M_PI);
for(unsigned int j = 0 ; j < m_Quarters.size(); j++)
{
if(m_Quarters.at(j
