Allegro静态铜点状显示和实体填充显示切换

最新推荐文章于 2025-04-30 16:26:43 发布
原创 最新推荐文章于 2025-04-30 16:26:43 发布 · 7.3k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

博客介绍了静态Shape在不同勾选状态下的显示情况，勾选时呈实体完整全铜显示，取消勾选则呈点状显示。

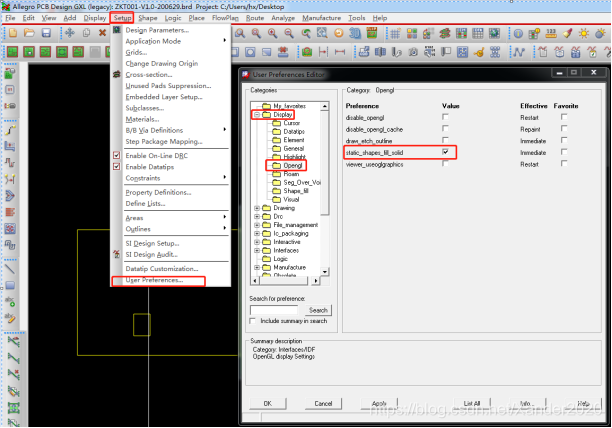

勾选：静态Shape呈实体完整全铜显示
取消勾选：静态Shape呈点状显示
在这里插入图片描述
