Allegro切换单位后动态铜箔不自动避让

最新推荐文章于 2025-07-11 21:56:05 发布
原创 最新推荐文章于 2025-07-11 21:56:05 发布 · 7.2k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

在Allegro软件中，当设计单位从Mils切换为Millimeter后，可能会遇到动态铜皮不自动避让的问题。本文介绍了解决方案，即如何将动态铜模式重新设置为smooth模式，以恢复其正常功能。

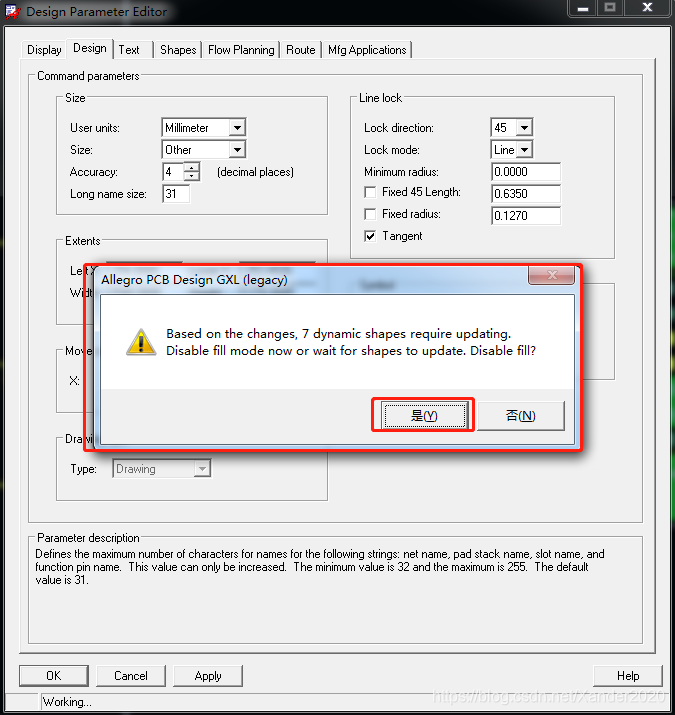

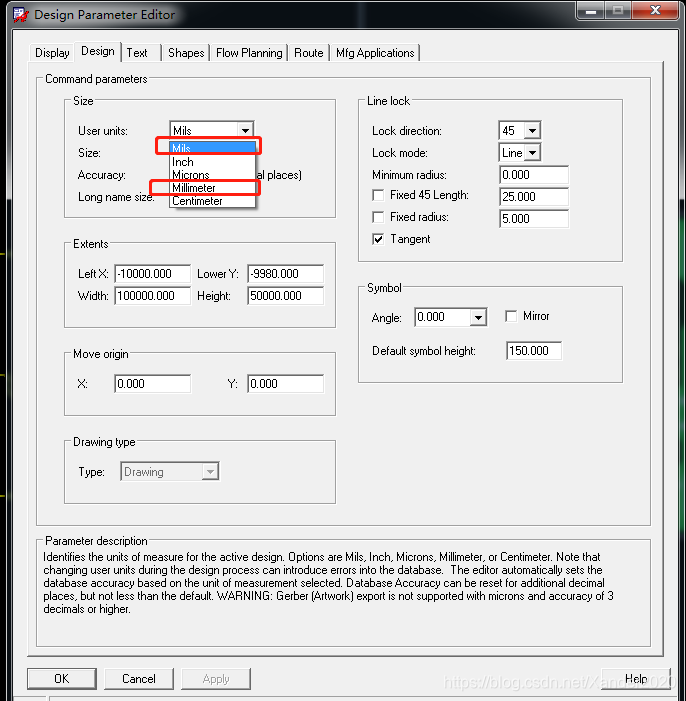

Allegro软件当设计单位由Mils切换成Millimeter（有下图对话框提示）,重启软件后出现动态铜皮不自动避让的问题；

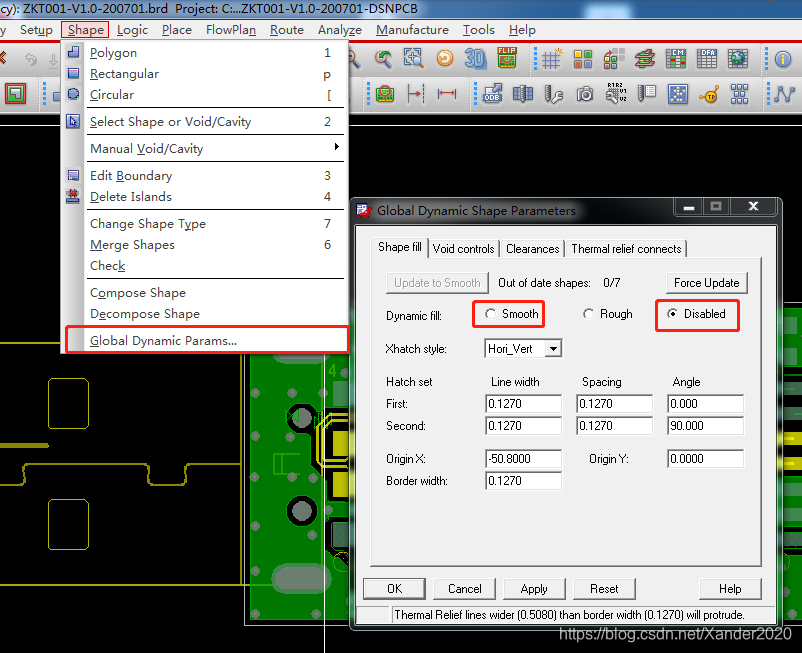

发现动态铜模式变成了"disabled"模式；
需要将动态铜设置回时时避让模式“smooth”；
在这里插入图片描述在这里插入图片描述在这里插入图片描述

allegro铺铜后不自动避让的解决办法
