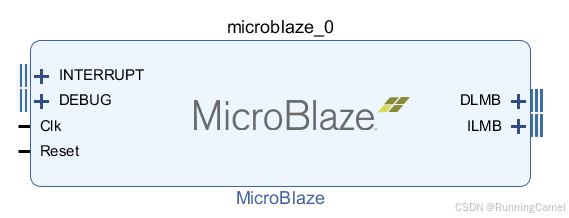

Xilinx MicroBlaze软核开发问题集锦

目录

一.无法进入main函数或跳入到汇编

二.其他问题引用

三.扩展说

一.无法进入main函数或跳入到汇编

  1. 关于zynq debug进入main函数或汇编函数的小技巧
  2. xilinx sdk debug 无法进入main函数解决方法

二.其他问题引用

        以下是Xilinx MicroBlaze软核开发中常见的10个问题及其详细说明,结合了硬件配置、软件开发和系统调试等环节的典型难点:

序号问题类别具体现象/原因解决方法引用来源
1时钟配置错误未正确设置MicroBlaze主频或外设时钟分频,导致系统无法启动或外设通信异常根据开发板手册核对时钟模块参数(如输入频率、单端/差分模式),在Vivado中重新配置Clock Wizard模块14
2AXI地址冲突多个AXI外设地址范围重叠,导致数据读写混乱或总线死锁在Block Design中手动分配地址空间,确保每个外设的基地址和范围不重叠24
3UART通信失败波特率、数据位或校验位与上位机设置不匹配,导致乱码或无数据核对UART Lite IP核配置参数(如100MHz时钟下115200波特率需设置特定分频值),使用示波器验证信号波形12
4DDR3初始化异常DDR3控制器时序参数配置错误,导致内存访问不稳定或系统崩溃根据FPGA型号和内存颗粒规格修改MIG IP核参数,校准输入延迟和参考电压95
5中断响应失效中断服务程序未正确注册或优先级配置错误,导致无法触发GPIO/定时器中断在SDK中检查XScuGic驱动初始化流程,确认中断号与IP核中断线映射关系45
6Local Memory不足程序代码量超过片上BRAM容量,导致运行时卡死增大MicroBlaze的LMB存储器配置(最大128KB),或迁移代码到外部DDR349
7比特流下载失败JTAG连接不稳定或FPGA型号选择错误,导致Vivado无法识别设备检查硬件连接,重新安装电缆驱动,在工程设置中确认FPGA芯片型号与开发板一致67
8自定义IP集成错误AXI接口协议不兼容(如未正确处理READY/VALID信号),导致总线传输超时使用Xilinx提供的AXI4-Lite模板生成IP框架,通过ILA抓取信号时序调试78
9代码优化不足未启用MicroBlaze流水线或缓存功能,导致算法执行效率低下在处理器配置中开启指令/数据缓存(ICache/DCache),使用-O2编译优化选项45
10固件无法固化SPI Flash启动配置错误(如QSPI模式选择不当),导致重启后程序丢失在Vivado中确认启动模式设置(如Master SPI x4),使用Vitis的Program Flash工具烧写BOOT.BIN67

三.扩展说明

  1. 外设驱动开发难点:需深入理解Xilinx驱动库(如xil_io.h、xuartlite_l.h),直接操作寄存器时易出现地址偏移计算错误(例如UART状态寄存器偏移应为0x08)25
  2. 多核系统设计:多个MicroBlaze核共享资源时可能出现总线仲裁冲突,需通过AXI Interconnect配置优先级策略48
  3. 实时性保障:运行FreeRTOS时需注意任务堆栈分配和中断响应延迟,避免因内存溢出导致系统崩溃57

        建议开发者结合Xilinx官方文档(如UG984、UG585)和Vivado调试工具(ILA、VIO)进行问题定位,同时参考[[1]-9中的工程案例对照配置细节。
