LCD双屏显示方案

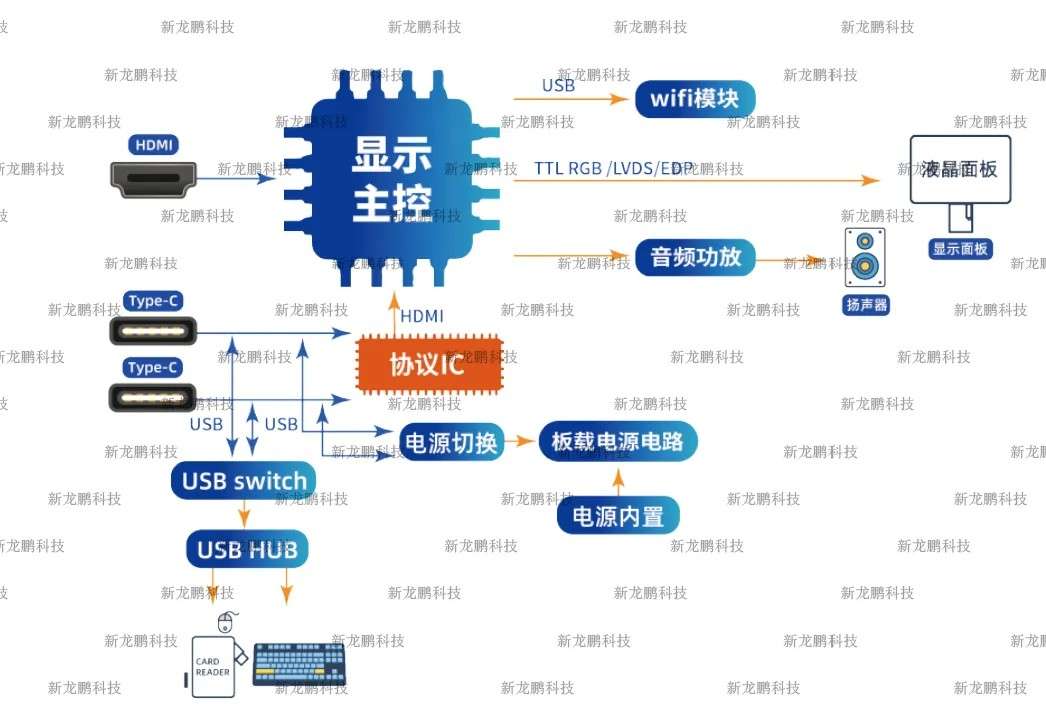

1、便携式显示器框图

根据不同 IC 搭配可实现如下功能：

1. 支持 90、180、270 度旋转，配合手机画面实现最大画面显示，自动识别横竖屏画面自动旋转（无 G-SENSOR）
2. 支持双 TYPE_C 口盲插，也可以设计成单 TYPE_C 口
3. 支持本地播放多媒体，支持全功能 TYPEC 手机扩展同屏，支持 MIRACAST，DLNA，AIRPLAY 无线同屏协议
4. 支持多种 LCD 屏，支持 DLP 光机，支持梯形校正
5. 支持多种视频输入，支持 USB2.0/3.0 外设

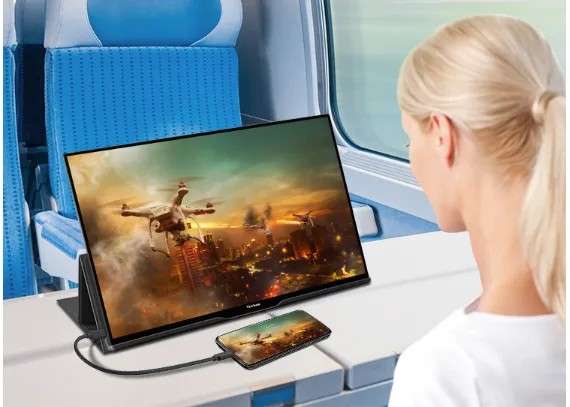

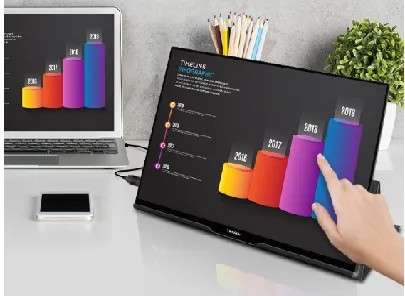

2、应用场景

全功能Type C手机连接

全功能Type C笔记本连接

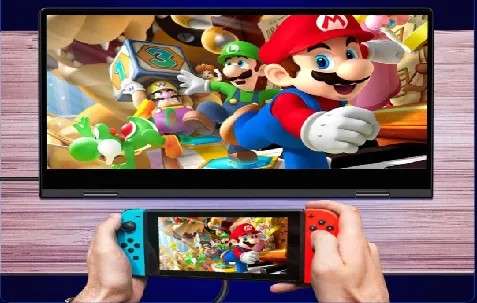

全功能Type C游戏机连接

带键盘触摸板，内置电池

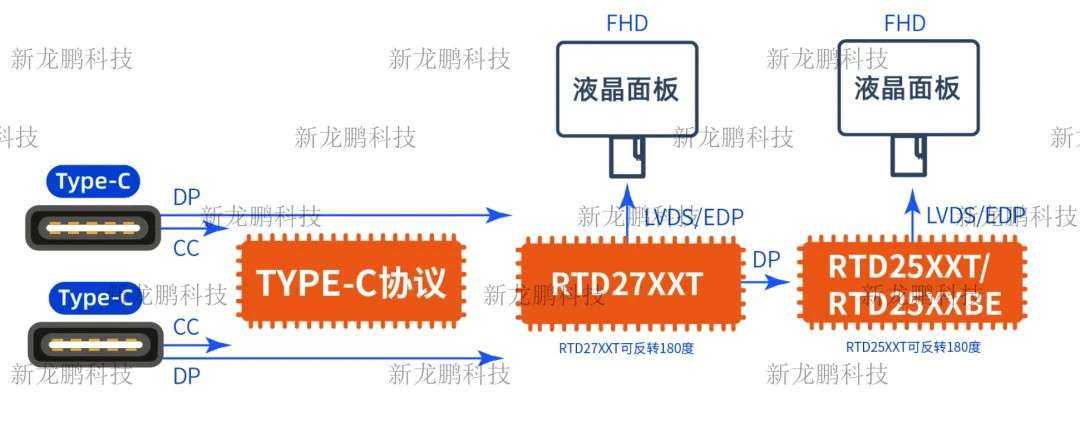

3、双屏显示方案一

1. 双 TypeC 口，支持双盲插（电源和信号任意插）
2. 支持双屏异显 A/B（MST）和同显（SST）
3. RTD27XXT&RTD25XXT 支持 180 度翻转，支持 LVDS/EDP 输出
4. 支持给手机、笔记本等设备反向充电
5. 只要是全功能 TYPE_C 设备，无需驱动
6. 采用 Apple 自研 CPU&GPU 的 Apple 设备暂不支持异显功能（MST），仅支持同显功能（SST）
7. 灵活可变，可根据客户要求定制

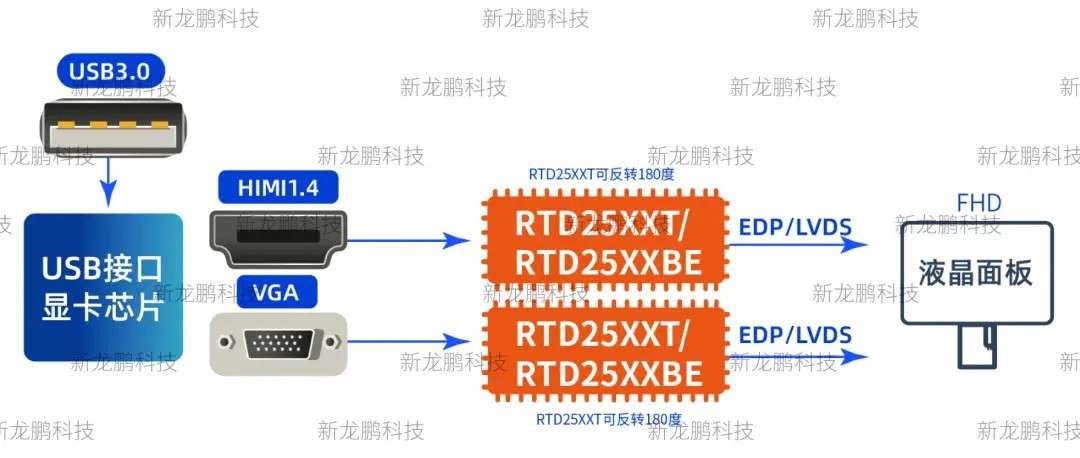

4、双屏显示方案二

1. 采用 USB3.0 传输视频信号
2. 支持双屏异显 A/B（MST）
3. RTD2555T 支持 180 度翻转，支持 LVDS/EDP 输出。
4. 支持 Microsoft Windows、Apple macOS 和 Linux、andriod（部分手机）操作系统（需要装驱动）
5. 灵活可变，可根据客户要求定制

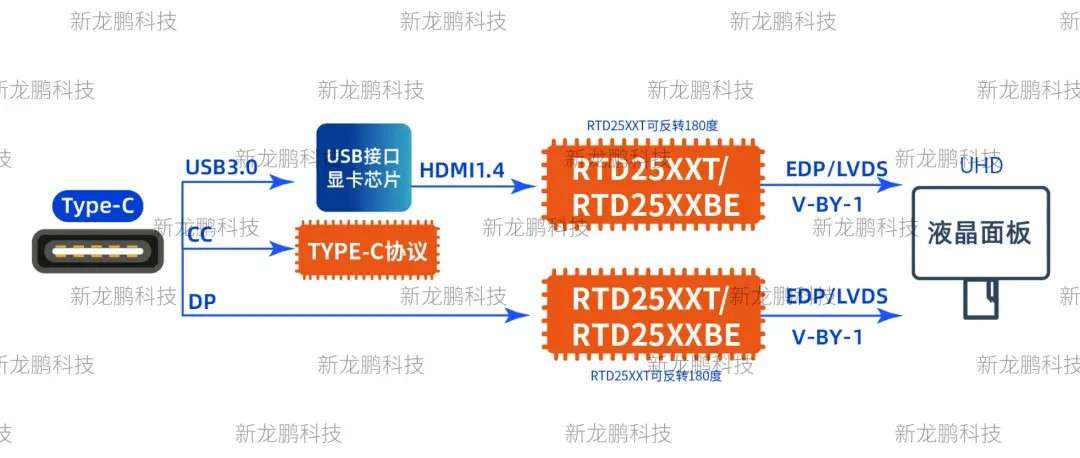

5、双屏显示方案三

1. 采用 TYPEC 内的 DP 和 USB3.O 两路传输视频信号
2. 支持双屏异显 A/B（MST）
3. RTD27XXT 支持 180 度翻转，支持 LVDS/EDP/V-B-1 输出
4. 支持 MicrosoftWindows、ApplemacOs 和 Linux、andriod（部分手机）操作系统（需要装驱动）
5. 灵活可变，可根据客户要求定制

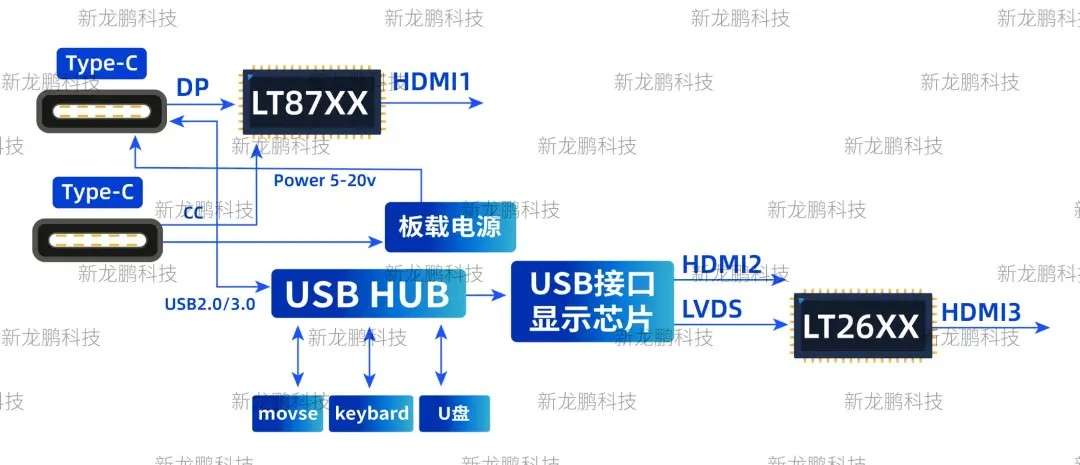

6、USB 转 HDMI 拓展坞方案

1. 采用 TYPE_C 内的 DP 和 USB 两路传输视频信号

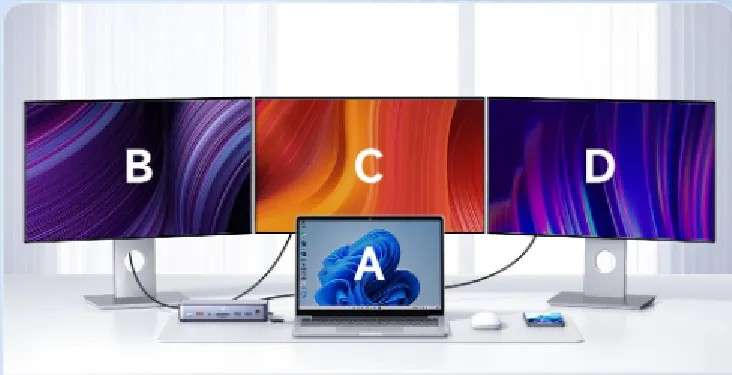

2. 支持 HDMI 三路输出，三屏异显 A/B/C（MST）
3. 支持 MicrosoftWindows、Apple macOS 和 Linuxandriod （部分手机）操作系统（需要装驱动）
4. 支持反向给设备充电 5-20V
5. 灵活可变，可根据客户要求定制

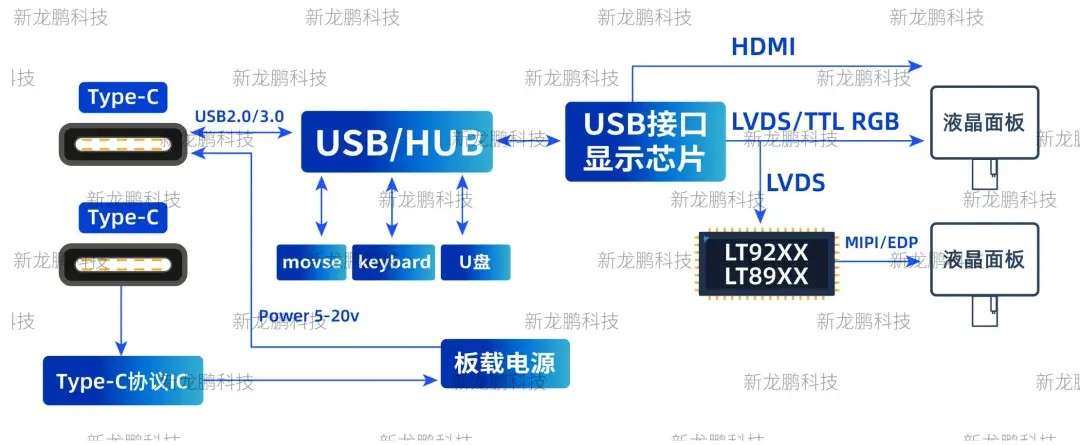

7、USB 转点屏方案

1. 采用 USB2.0/3.0 传输视频信号
2. 支持多种接口屏幕（LVDS/EDP/TTL/MIPI 等）
3. 支持 MicrosoftWindows、Apple macOS 和 Linux andriod （部分手机）操作系统（需要装驱动）
4. 支持反向给设备充电 5-20V
5. 灵活可变，可根据客户要求定制

8、应用场景
