TYPE C接口投影机方案

前言

• 目前Type-c接口类产品从2017年开始已进入消费者生活；
• 支持的Type-c信号源设备已覆盖电脑，手机，平板，游戏机等各类应用；
• 关于Type-c显示端设备的方案我们从2017年开始孵化，目前在手机配件，教育及在线办公市场出货量较大；该类显示器应用月均400K的出货量；
• 今年规划在DLP投影市场开始尝试方案导入；目前已有部分客户产品量产；

---

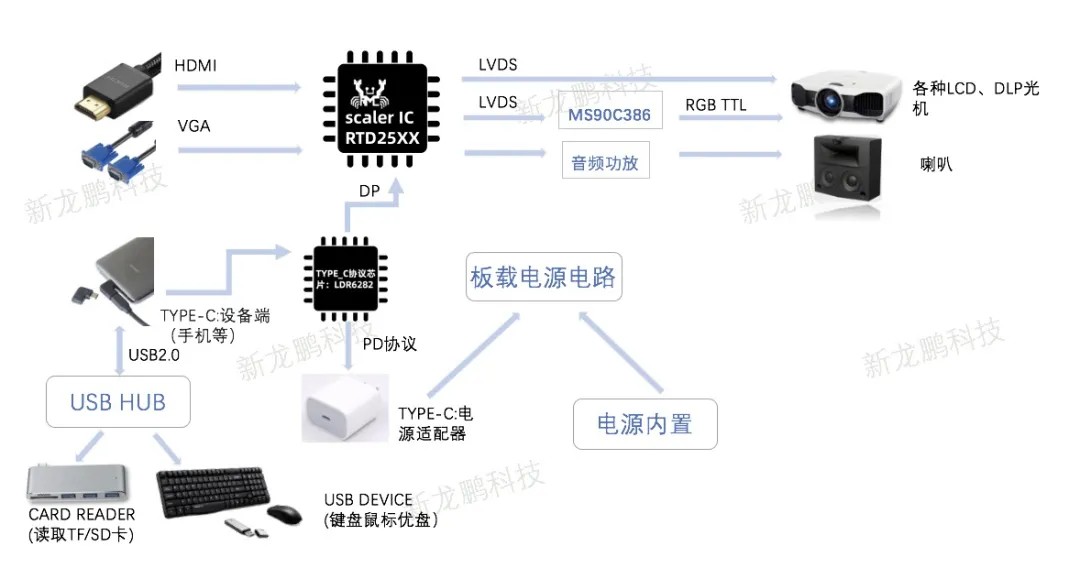

一、最简版

本方案特点：

1. 价格最便宜，两个主控芯片（RTD25XX+LDR6282）价格超低，市场最佳方案搭配。
2. 功能满足最基础的需要，可以扩展支持键鼠以及读卡（仅仅支持Type-c全功能设备）
3. 开发工作量小，稳定
4. HDMI，VGA，Type-c三种信号输入
5. 任一个Type-c输入可以设置成设备端或者适配器（盲插）

---

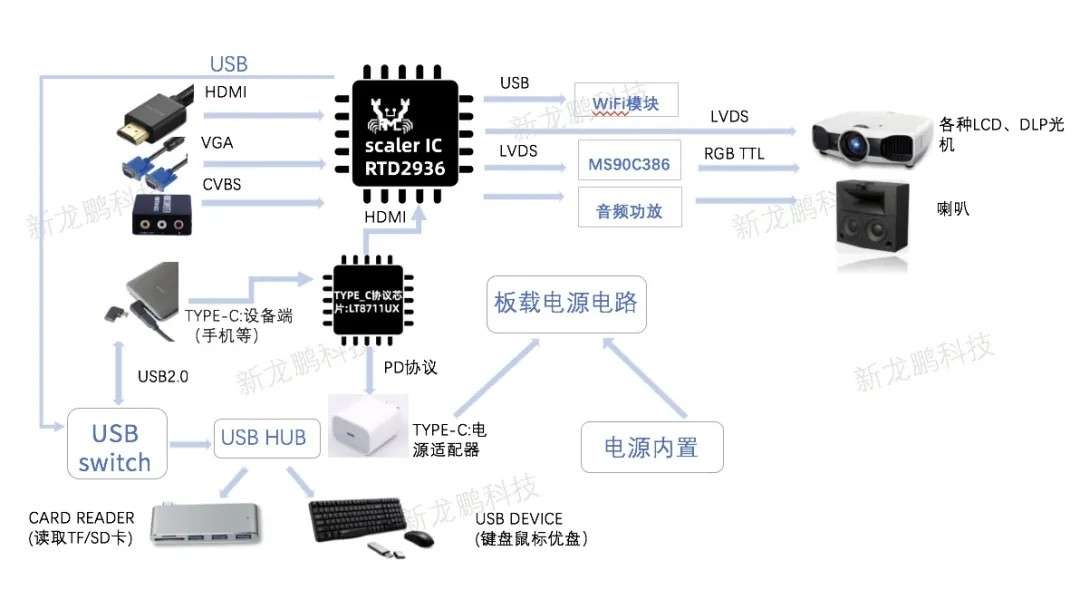

二、常规版

本方案特点：

1. 方案成熟，灵活可变，可根据客户要求定制。
2. 功能满足最基础的需要，可以扩展支持键鼠（仅仅支持Type-c全功能设备）以及读卡播放多媒体。
3. 即可以本地播放多媒体，也可以扩展手机同屏（未来支持手机的USB2.0同屏，目前暂支持全功能Type-c手机）
4. HDMI，VGA，Type-c，CVBS多种信号输入以及USB播放

---

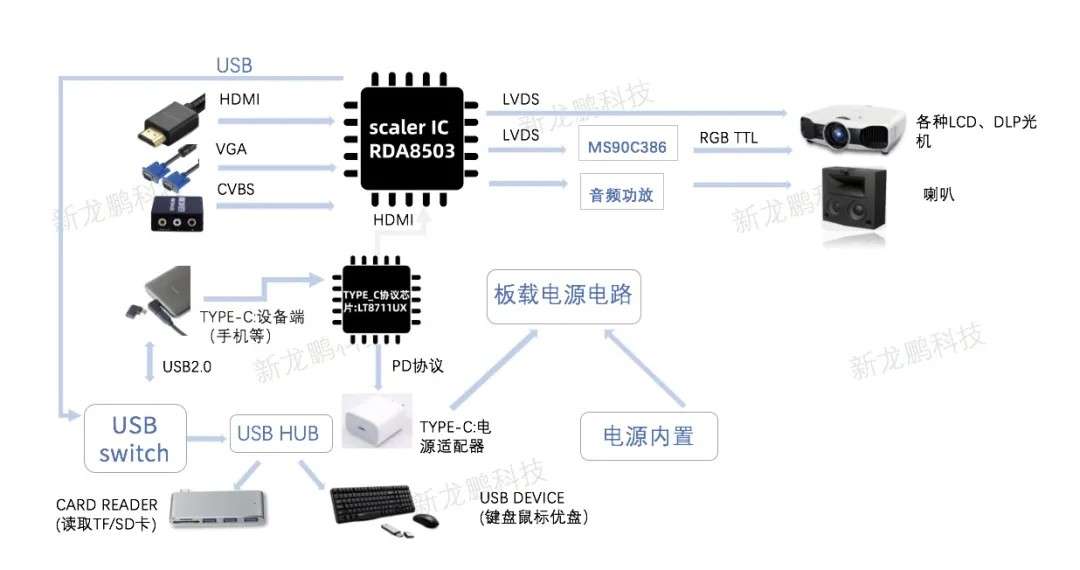

三、高级版

本方案特点：

1. 方案成熟，功能多，可定制开发潜力大。
2. 功能多，可以扩展支持键鼠（仅仅支持全功能Type-c设备）以及读卡播放多媒体。
3. 即可以本地播放多媒体，也可以扩展手机同屏（除支持全功能Type-c手机外，还支持MIRACAST，DLNA，AIRPLAY无线同屏协议）
4. HDMI，VGA，Type-c，CVBS多种信号输入以及USB播放，手机同屏
5. 本方案同时支持90、180、270度旋转，配合手机画面实现最大画面显示，自动识别横竖屏画面自动旋转（无G-SENSOR）

---

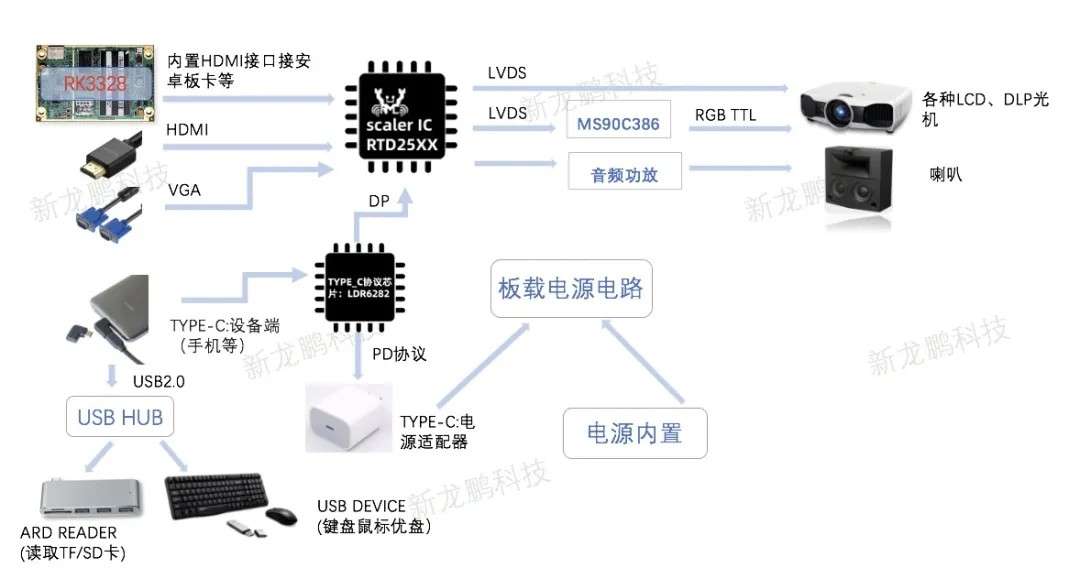

四、进阶版

本方案特点：

1. 价格最便宜，两个主控芯片（RTD25XX+LDR6282）价格超低，市场最佳方案搭配，可以增加对安卓板卡或者其他HDMI输出板卡的支持。

2. 功能满足最基础的需要，可以扩展支持键鼠以及读卡（仅仅支持Type-c全功能设备）

3. 开发工作量小，稳定

4. HDMI，VGA，Type-c三种信号输入

5. 任一个Type-c输入可以设置成设备端或者适配器（盲插）

---

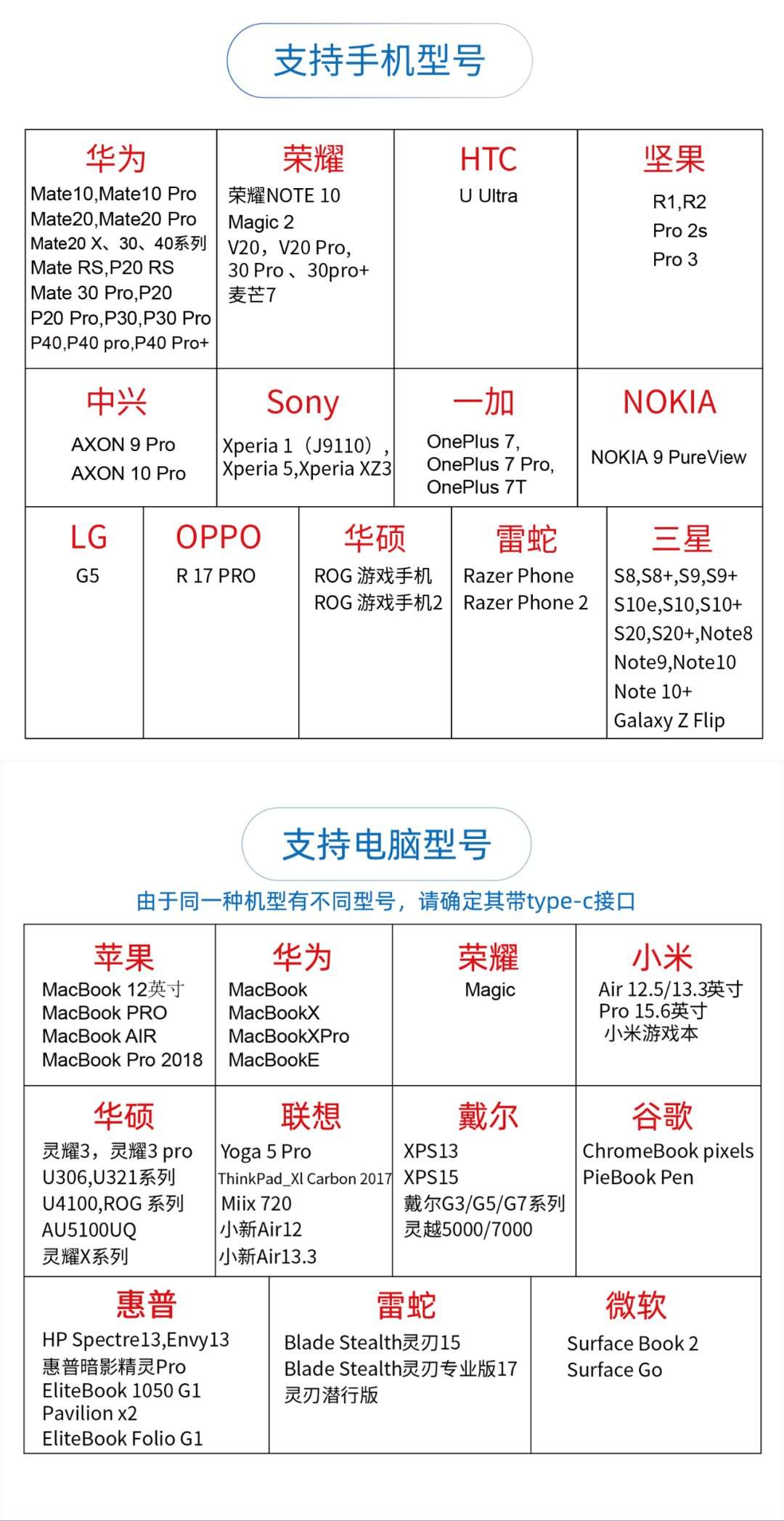

五、支持手机/电脑型号

---

六、支持全功能Type-c型号产品

• 华为手机（P20，MATE 10系列及以上及荣耀Pro系列）（2018年起年均2亿台以上）（mate 10 2017年底上市，P20 2018年初上市）
• 三星手机（S8及note9 以上系列）（2018年起年均3亿台以上销量）（S8 2017年）
• 初量产，note8 2017底量产）
• 坚果手机（R1，PRO2S，PRO3及以上系列）
• LG手机
• 游戏手机（华硕，黑鲨等游戏手机）
• 任天堂Switch游戏机（5-6千万台）
• 笔记本电脑（超极本及办公本）
• lpad/安卓平板
• macbook
• RTX1070及以上显卡
• RK开发板
• 树莓派开发板
