以ASIC芯片为主的拼接、分割、矩阵方案

一、拼接方案

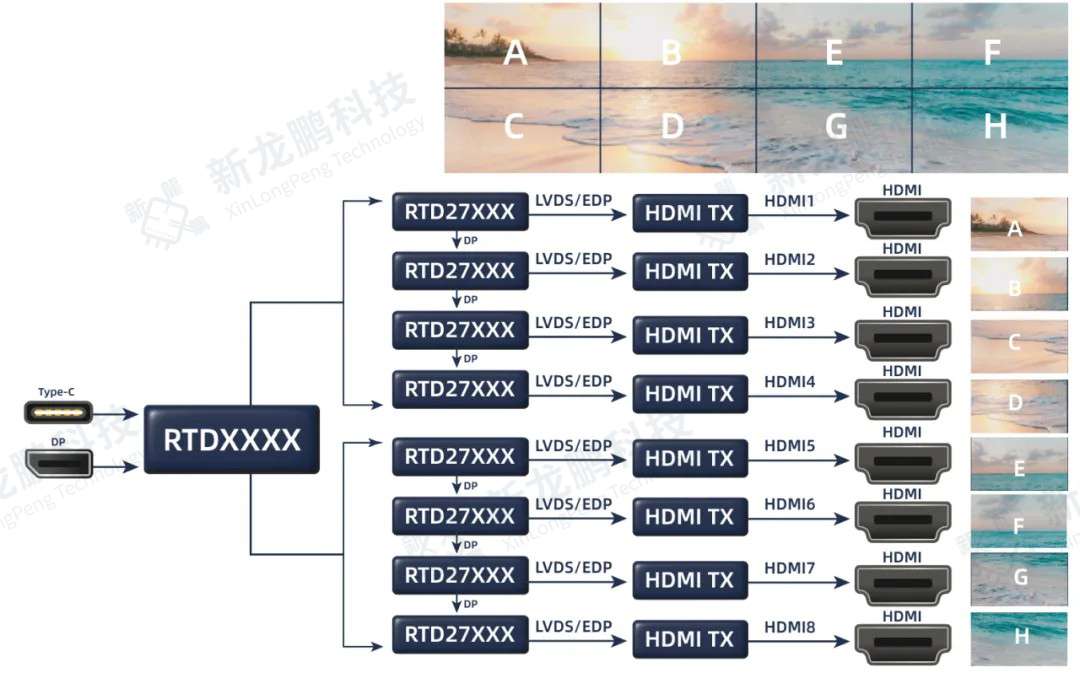

方案1：8K输入多画面拼接

HDMI TX根据实际需求推荐IC

本案特点：

1. 单路DP 8K*2K@60HZ输入，1080P@60输出
2. 单路Type C 8K*2K@60HZ输入，1080P@60输出
3. 可支持输入画面 PIP/PBP 再拼接
4. 输出分辨率可以定制
5. 支持HDCP1.4&HDCP2.2
6. 支持6/8/10/12bit输入输出

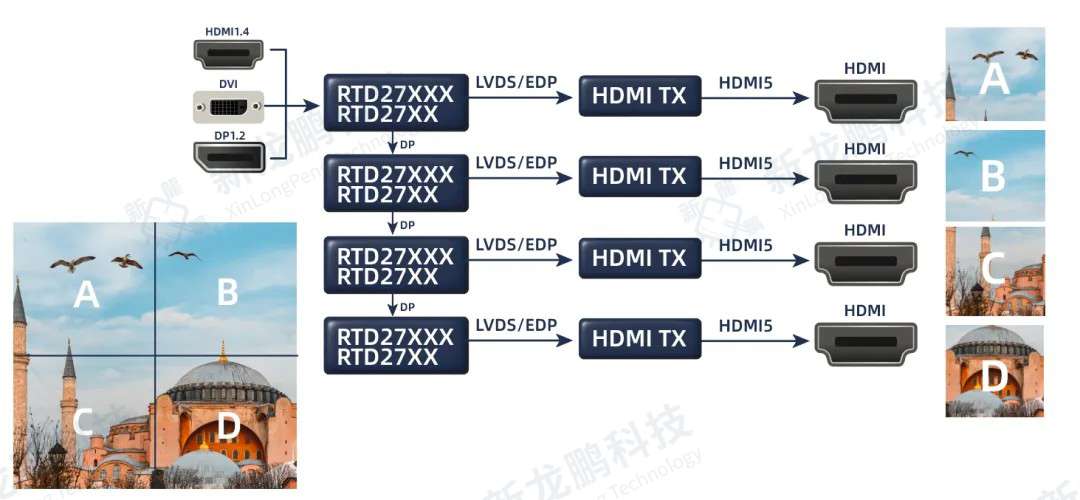

方案2：四画面拼接2×2（点对点）

HDMI TX根据实际需求推荐IC

本案特点：

1. HDMI 4K@60HZ 或 30HZ 输入，1080P@60输出
2. DP4K@60HZ 输入，1080P@60输出
3. 输出HDMI分辨率可调
4. 支持HDCP1.4
5. 支持6/8/10/12bit输入输出

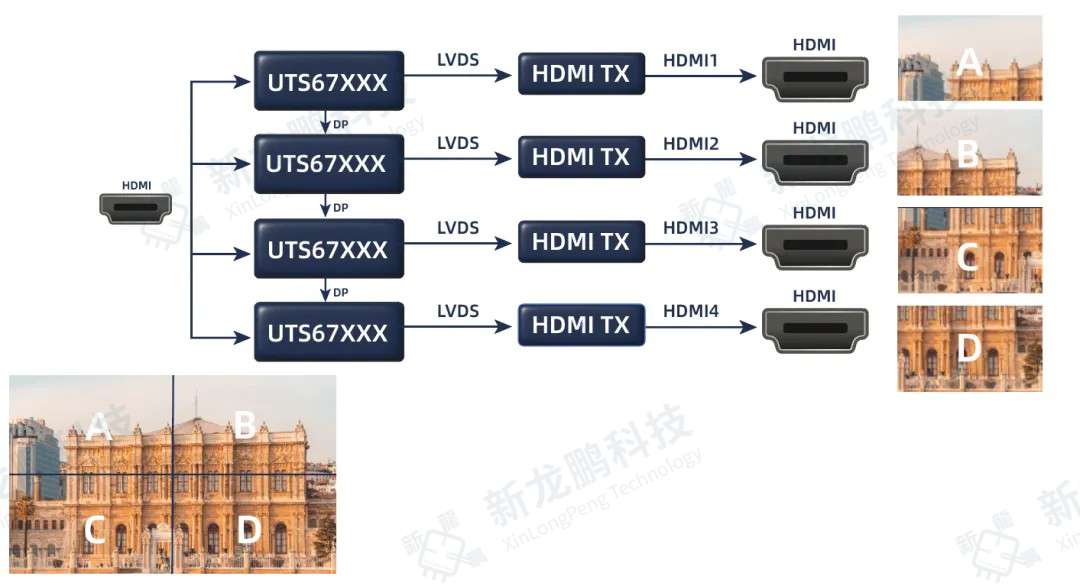

方案3：四画面拼接2×2

HDMI TX根据实际需求推荐IC

本案特点：

1. HDMI 4K@30HZ输入，1080P@60输出
2. 支持HDCP1.4
3. 输出分辨率可定制
4. 成本便宜

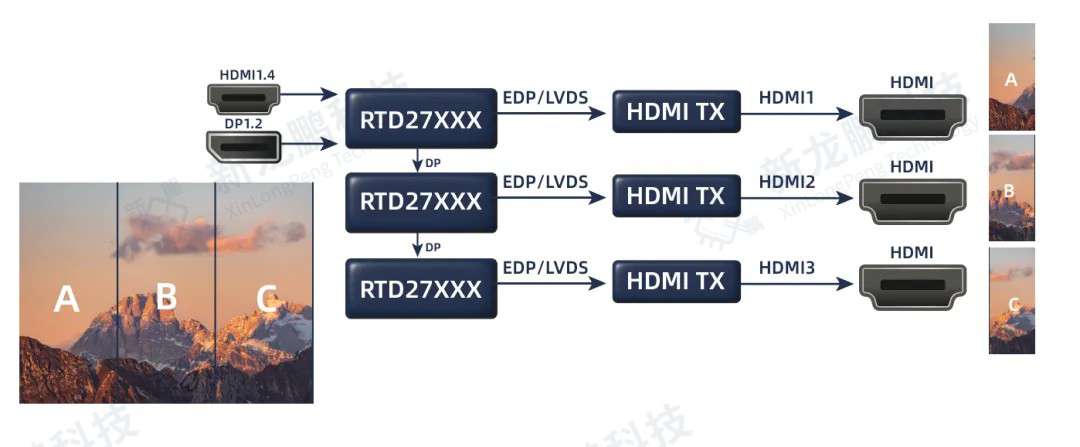

方案4：三画面横拼接1×3

HDMI TX根据实际需求推荐IC

本案特点：

1. HDMI 5760x1080@30Hz输入，1080P@60输出
2. DP 5760x1080@60Hz输入，1080P@60输出
3. 支持 HDCP1.4&HDCP2.2（不同主芯片不同）
4. 支持6/8/10/12bit输入输出
5. 输出分辨率可定制

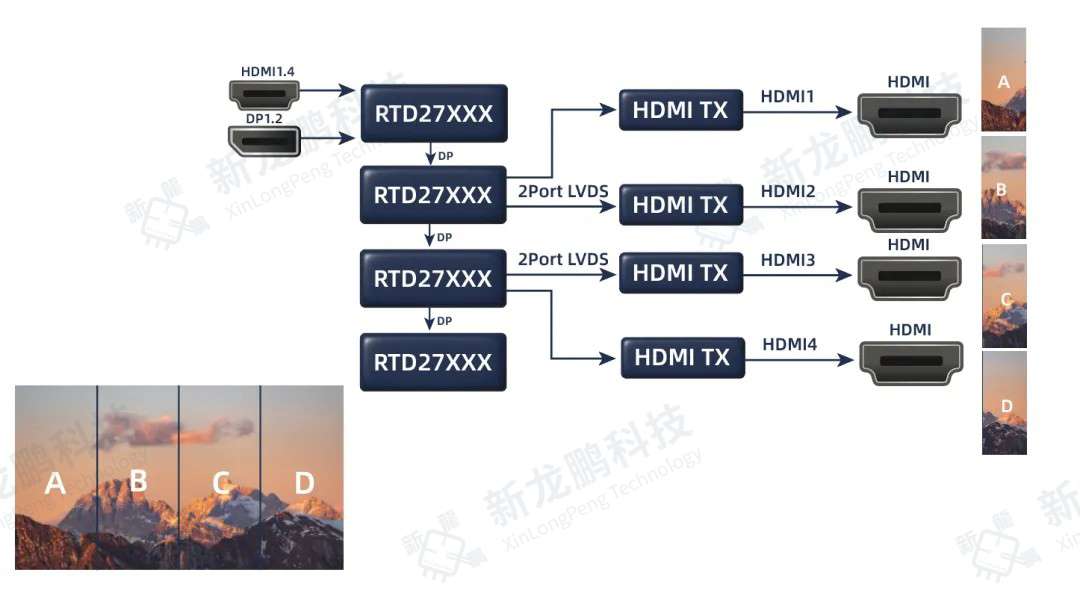

方案5：四画面拼接1×4

HDMI TX根据实际需求推荐IC

本案特点:

1. HDMI 7680x1080@60Hz输入，外挂EEP0M，1080P@60输出
2. DP 7680x1080@60Hz输入，1080P@60输出
3. 支持HDCP1.4&HDCP2.2（不同主芯片不同）
4. 输出分辨率可定制
5. 支持6/8/10/12bit 输入输出

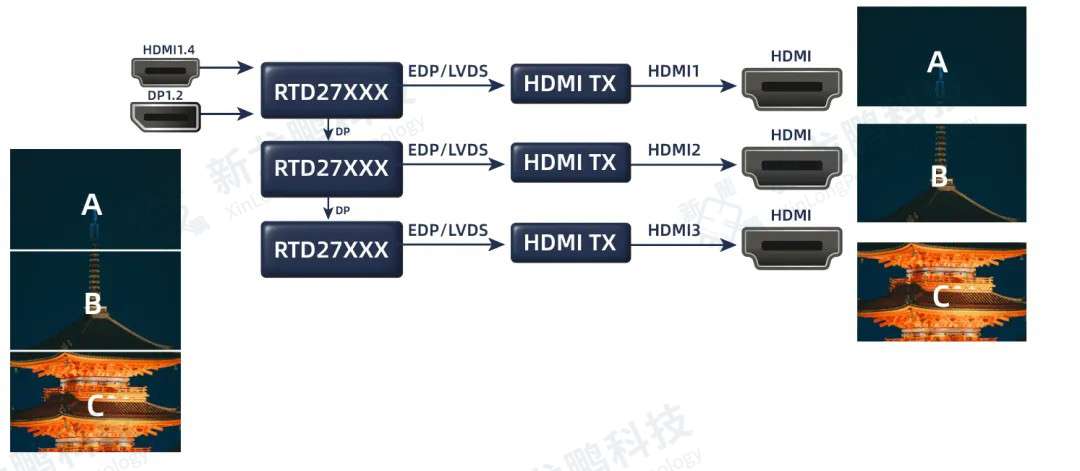

方案6：三画面拼接3X1

HDMI TX根据实际需求推荐IC

本案特点：

1. HDMI 1920x3240@60或30Hz输入，1080P@60输出
2. DP 1920x3240@60Hz输入，1080P@60输出
3. 支持 HDCP1.4&HDCP2.2（不同主芯片不同）
4. 输出分辨率可定制
5. 支持 6/8/10/12bit 输入输出

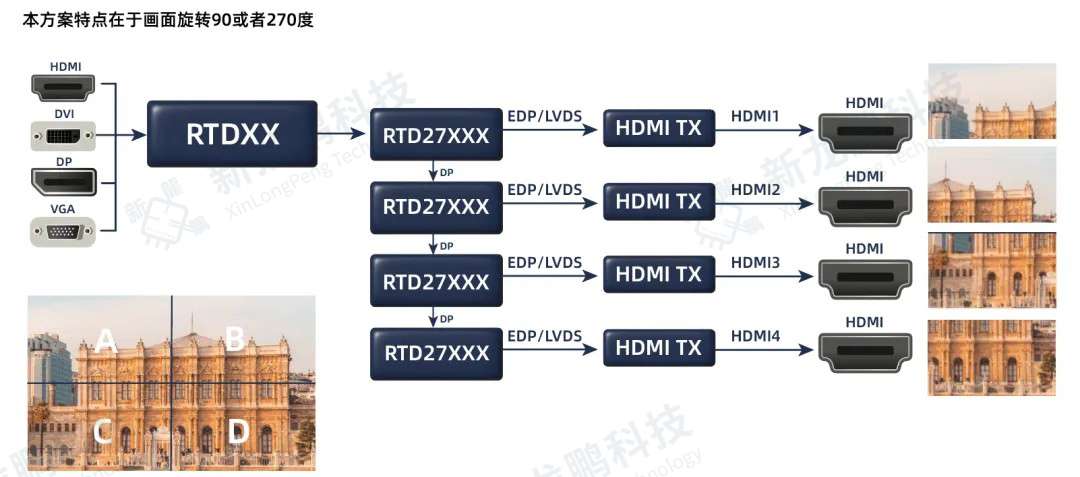

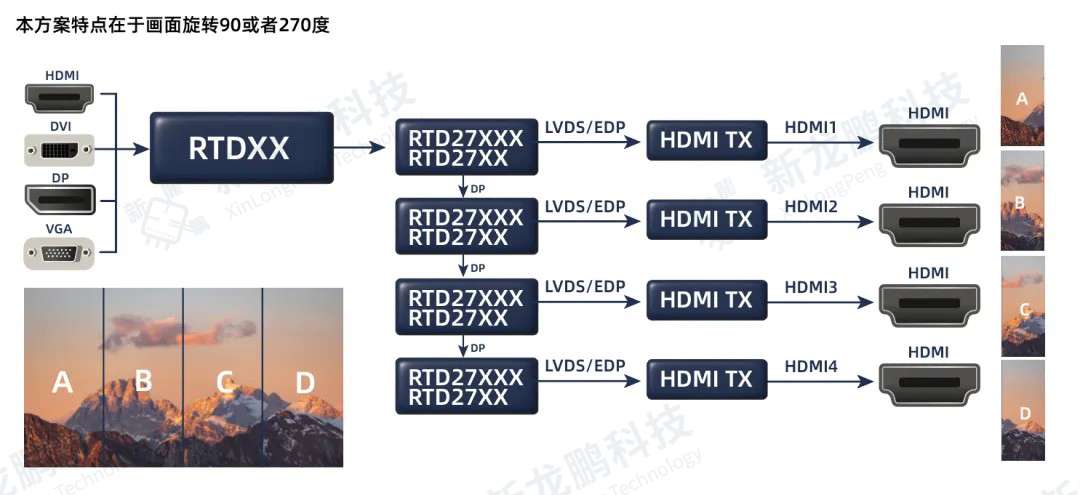

方案7：四画面竖屏拼接

本案特点：

1. HDMI 4320*1920@60Hz 输入，1080P@60 输出
2. DP 4320*1920@60Hz 输入，1080P@60 输出
3. 支持横屏竖放
4. 支持HDCP1.4&2.2
5. 支持6/8/10/12bit 输入输出
6. 本方案非点对点，成本便宜

方案8：四画面至N画面

本案特点：

1. HDMI 4K@60HZ输入，1080P@60 输出
2. DP 4K@60HZ输入，1080P@60 输出
3. 可支持两路 4K*2K输入，合成8K*2K 输入
4. 需要多少 HDMI 输出，就用多少个RTD2785T
5. 可以把输入的四路信号，先 PIP/POP/4P 再拼接
6. 输出分辨率可以定制，支持 6/8/10/12bit 输入输出
7. 支持HDCP1.4

---

二、分割方案

方案1：四画面分割器

本案特点：

1. 两路 4K@60Hz输入和两路4K@30Hz输入
2. 输入四路 HDMI 的分辨率可以不同
3. 支持HDCP1.4
4. 输出分辨率可以定制
5. 支持6/8/10/12bit 输入输出

方案2：（四画面分割器）

本案特点：

1. 两路4K@60Hz HDMI 输入和两路4K@60Hz DP 输入
2. 输入四路 HDMI 或 DP 的分辨率可以不同
3. 支持 HDCP1.4&HDCP2.2（不同的主芯片）
4. 输出分辨率可以定制
5. 支持 6/8/10/12bit 输入输出

---

矩阵方案

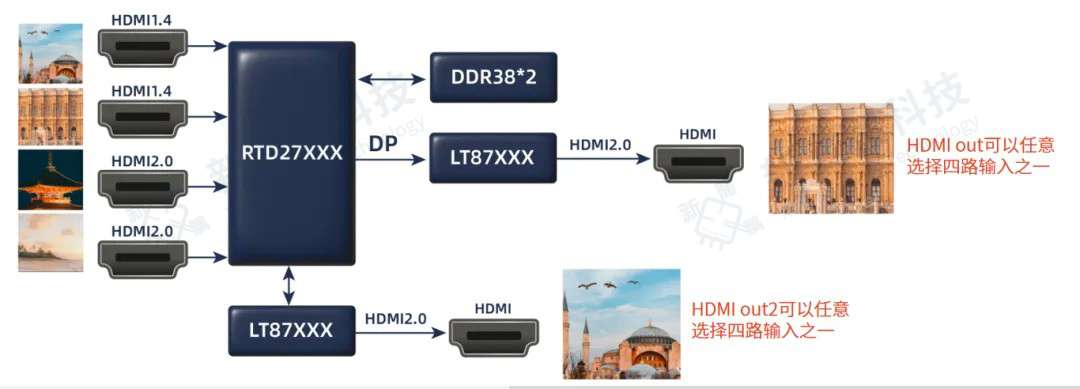

方案1：四进两出

方案A:RTD27X6

1. HDMI 输入：两路4K@60Hz 两路 4K@30Hz
2. HDMI 输出：HDMI out1 可定制，最大 4K@60Hz
3. HDMI 输出：HDMI out2 为选择的四路输入之一，同时输出分辨率一致
4. 支持 HDCP1.4
5. 输入四路 HDMI 的分辨率可以不同
6. 支持 6/8/10/12bit 输入输出

方案B:RTD27X7

1. 两路4K@60HzHDMI 输入+两路 4K@60Hz DP 输入
2. HDMI输出：HDMI out1可定制，最大5120*2880
3. HDMI输出：HDMI out2为选择的四路输入之一，同时输出分辨率一致
4. 支持HDCP1.4&HDCP2.2
5. 输入四路HDMI的分辨率可以不同
6. 支持6/8/10/12bit输入输出

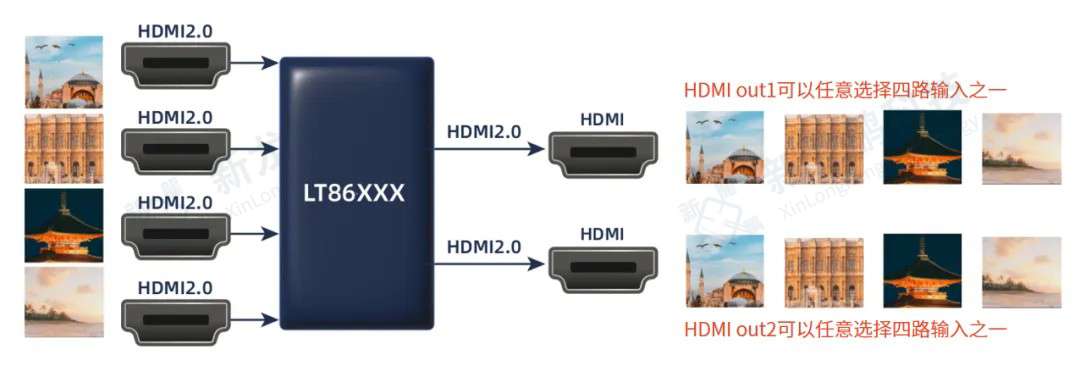

方案2：四进两出

本案特点：

1. HDMI 输入：四路最大4K@60Hz
2. HDMI 输出：两路Scaler：4Kx2K@60/50/30Hz to 1080P@60/50/30Hz(3840x2160 to1920x1080 or 4096x2160 to 2048x1080)，最大4K@60Hz
3. 支持HDCP2.3，HDCP2.2 and HDCP1.4
4. 输入四路HDMI 的分辨率可以不同
5. 点对点，无压缩

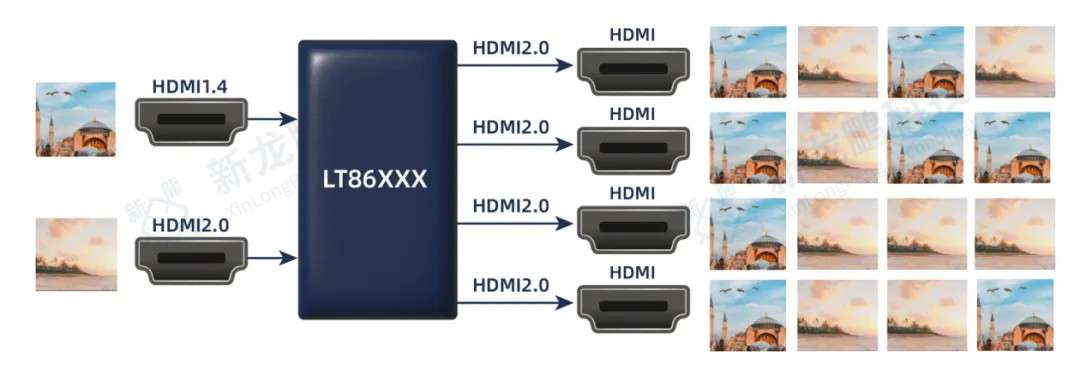

方案3：两进四出

本案特点：

1. HDMI 输入：两路最大4K@60HZ
2. HDMI 输出：四路Scaler：4Kx2K@60/50/30Hzto1080P@60/50/30Hz（3840×2160 to 1920×1080 or 4096×2160 to 2048×1080)，最大4K@60Hz
3. 支持HDCP2.3，HDCP2.2 and HDCP1.4
4. 输出四路HDMI的分辨率可以不同
5. 点对点，无压缩

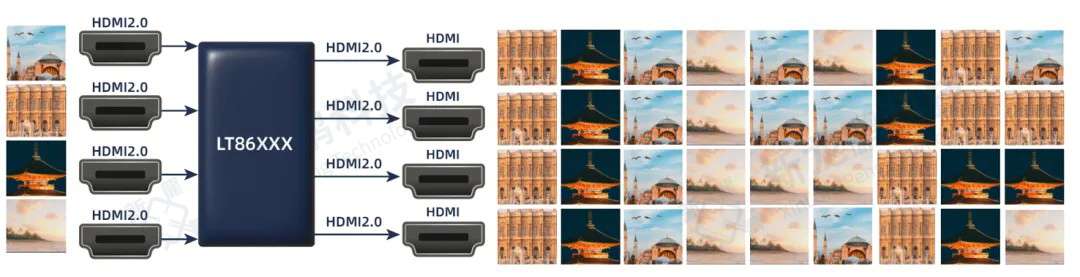

方案4：四进四出

本案特点：

1. HDMI输入：四路最大4K@60HZ
2. HDM1输出：四路Scaler:4Kx2K@60/50/30Hz to 1080P@60/50/30Hz（3840×2160 to 1920×1080 or 4096×2160 to 2048×1080)，最大4K@60HZ
3. 支持HDCP2.3，HDCP2.2andHDCP1.4
4. 输出四路 HDMI 的分辨率可以不同
5. 点对点，无压缩

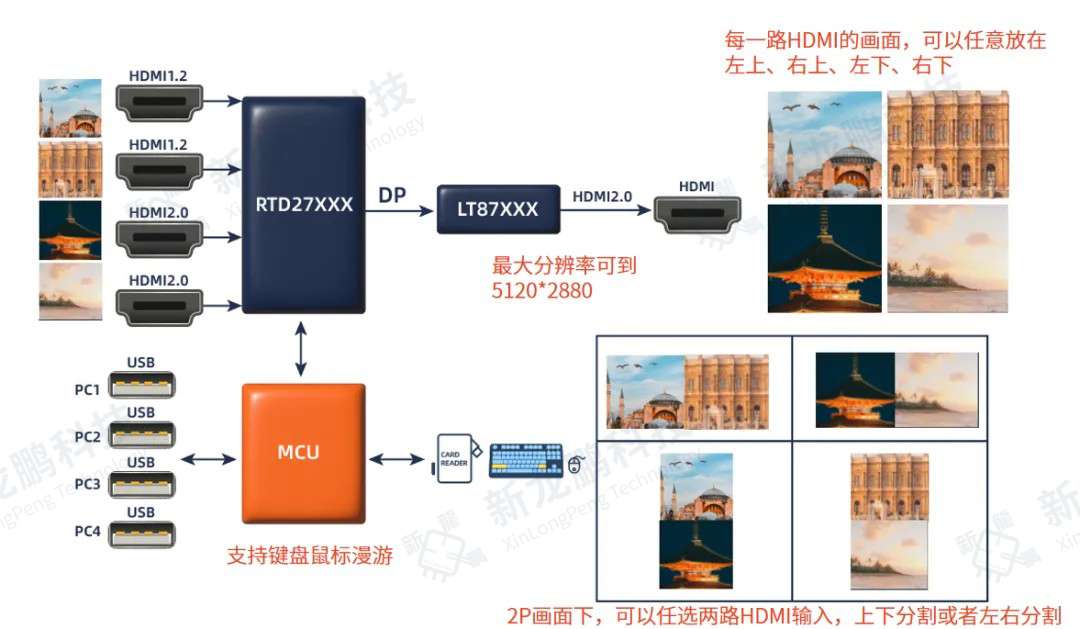

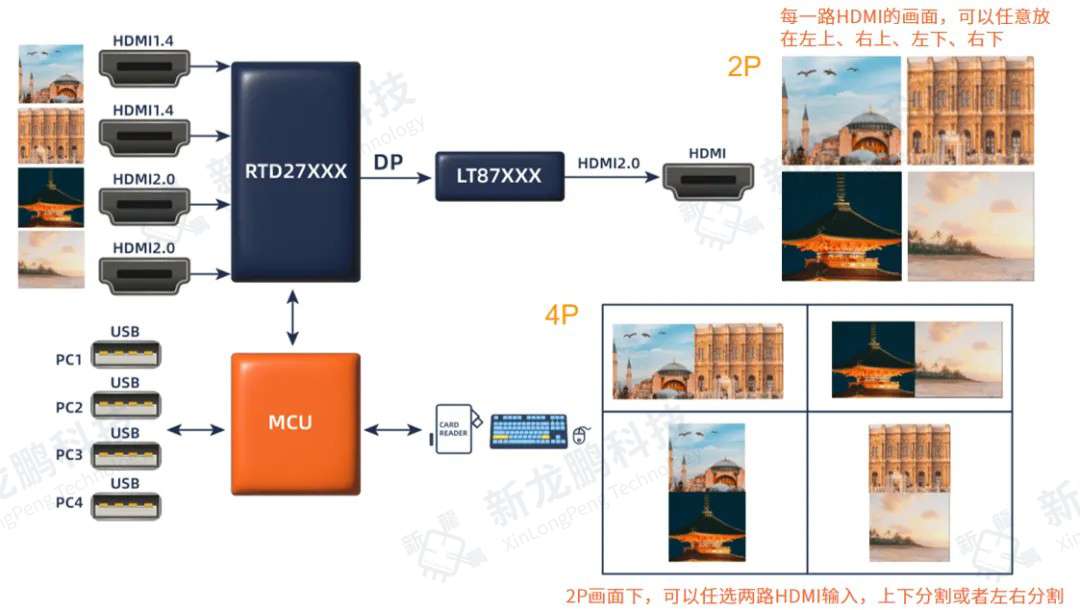

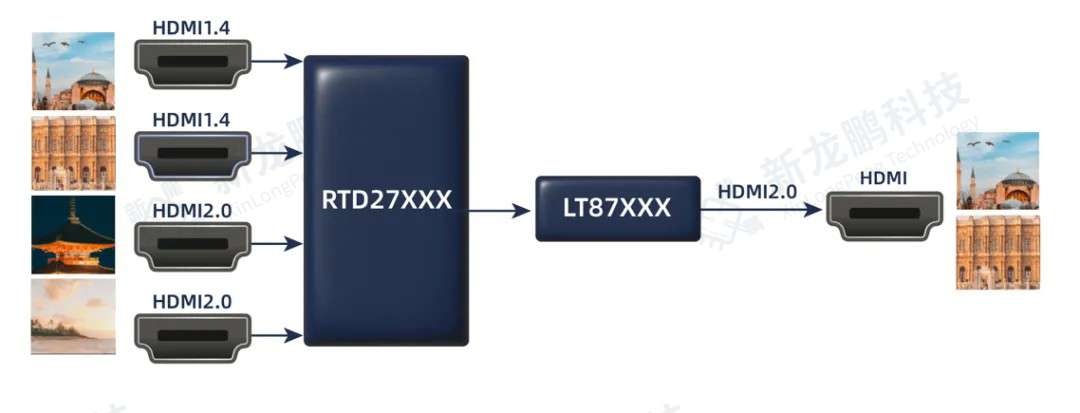

方案5：无缝秒切设备（四进一出）

方案A:RTD27X6

1. HDM1输入：两路4K@60Hz 两路4K@30Hz
2. 支持输出画面1P/2P/4P
3. 支持HDCP1.4
4. HDMI out 输出分辨率可以定制（HDMI TX芯片规格不同）
5. 输入四路HDMI的分辨率可以不同
6. 支持6/8/10/12bit 输入输出

方案B：RTD27X7

1. 两路4K@60Hz HDMI 输入+两路4K@60Hz DP 输入
2. 支持输出画面1P/2P/4P
3. 支持HDCP1.4&HDCP2.2
4. HDMI out 输出分辨率可以定制（HDMITX芯片规格不同）
5. 输入四路HDMI 的分辨率可以不同
6. 支持6/8/10/12bit 输入输出

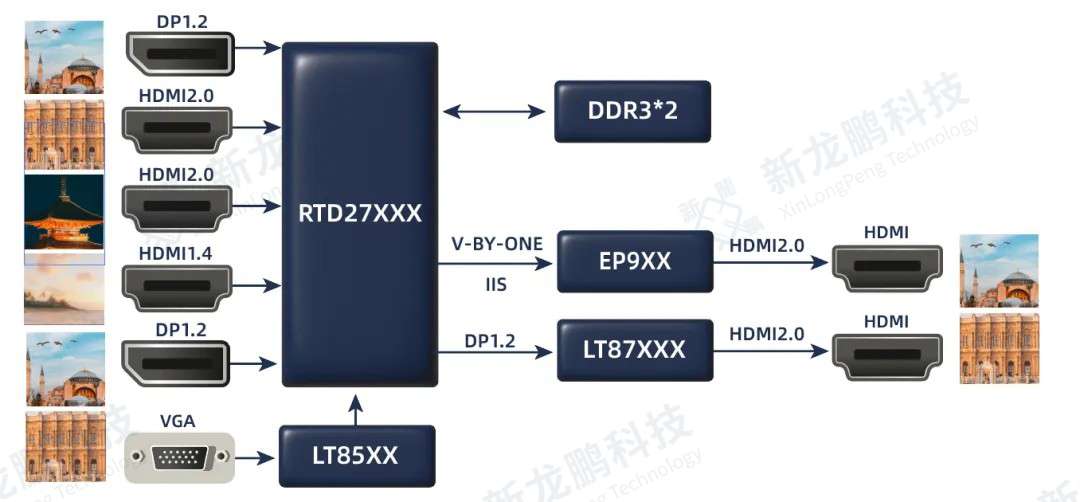

方案6 真4K 六进两出

本案特点：

1. HDMI 输入：三路4K@60Hz；DP 输入：一路4K@60Hz
2. HDMI 输出：HDMI out1 可定制，最大4K@60Hz
3. HDMI 输出：HDMI out2 为选择的六路输入之一，同时输出分辨率一致
4. 支持HDCP1.4&HDCP2.2
5. 六路输入信号的分辨率可以不同
6. 支持点对点，无压缩无损失
7. 支持6/8/10/12bit输入输出
