FPGA视频应用方案

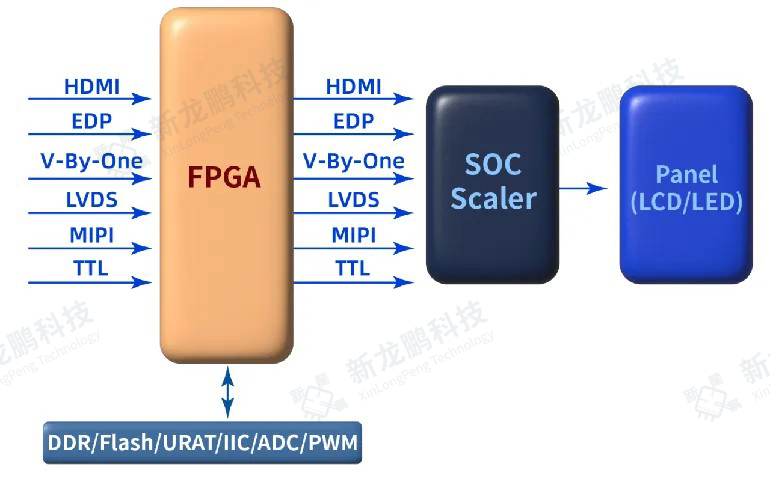

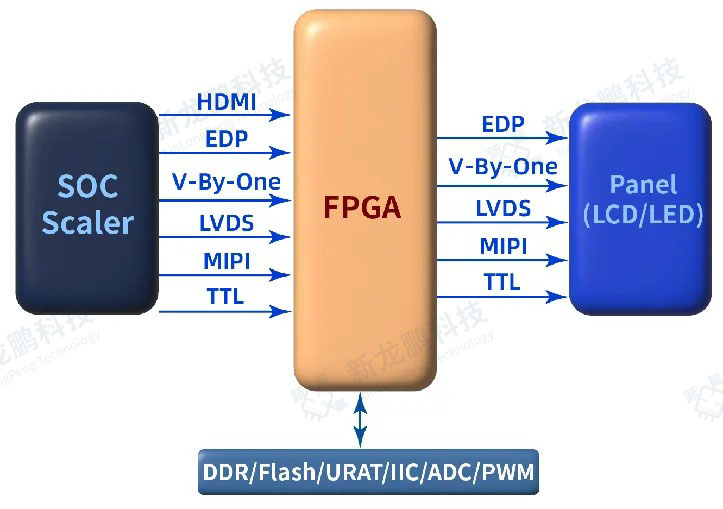

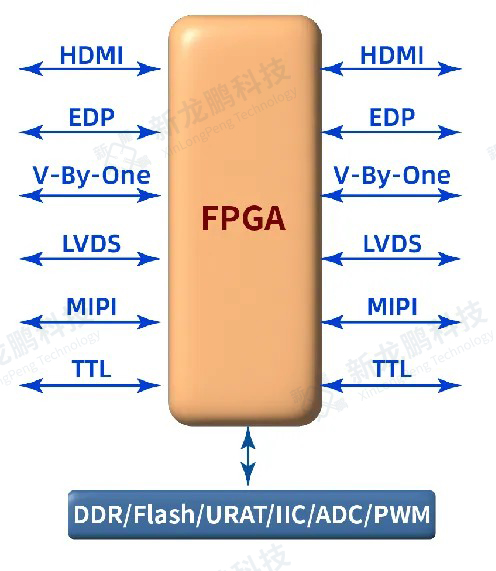

FPGA应用框图简介

一、接收多种接口信号源输出的视频信号同时叠加各种功能后，输出给各种主控

2、接收多种接口信号源输出的视频信号同时叠加各种功能后，输出驱动各种接口各种分辨率的显示模组

3、信号互转, 同时叠加各种功能

二、画面调整

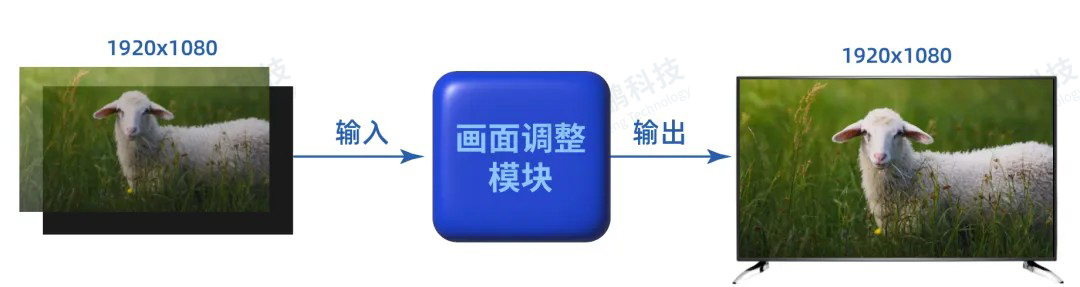

画面位置调整：输入画面部分不在显示屏内，经过调整全部显示在屏内，针对前端信源画面参数不能更换的情况下，适配新的屏幕，新屏替代旧屏

画面缩放及位置调整：支持放大缩小，支持不同比例缩放，同时可以显示在屏幕任意位置

1. 支持多种输入输出接口
2. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

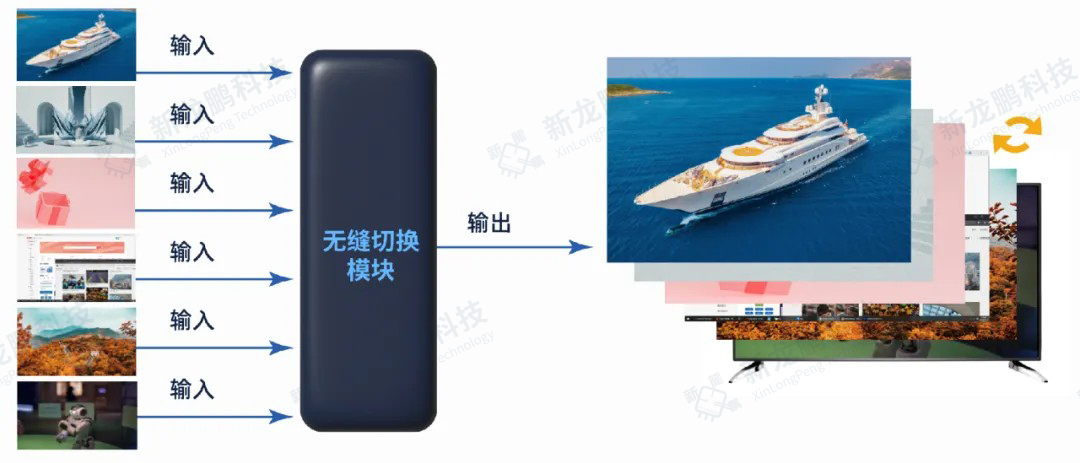

三、无缝切换

1. 支持多进多出，支持多种输入输出接口
2. 输出画面支持任意输入两个画面之间无缝切换
3. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

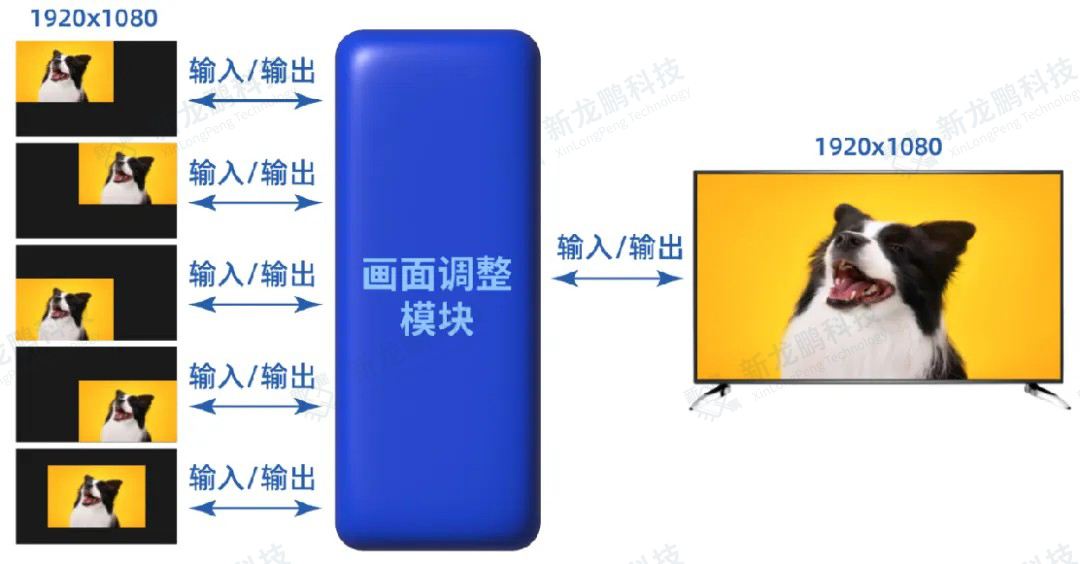

四、画面PIP/PBP

1. 输入分辨率各路可以不同
2. 支持多种接口输入，分辨率4K向下兼容
3. 输出分辨率可定制，多画面格式可定制

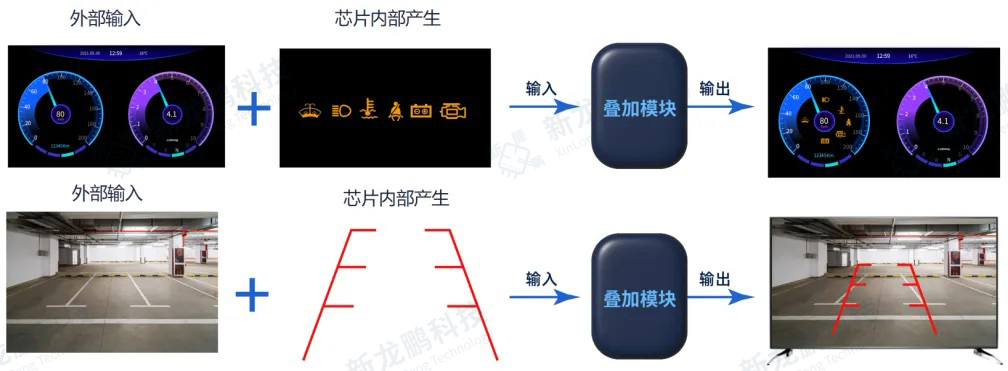

五、字符或图形叠加

1. 可根据实际需求进行叠加字符或图像
2. 支持多种输入输出接口
3. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

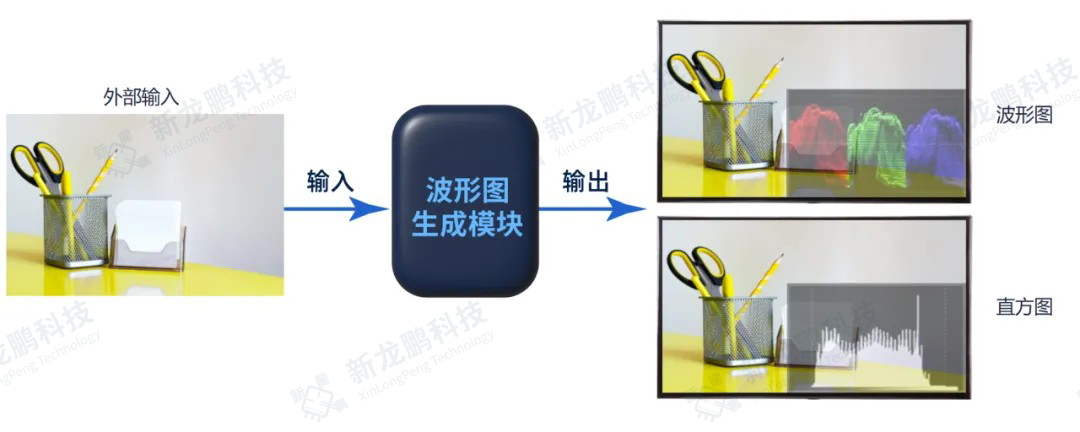

六、波形图生成

七、画面旋转

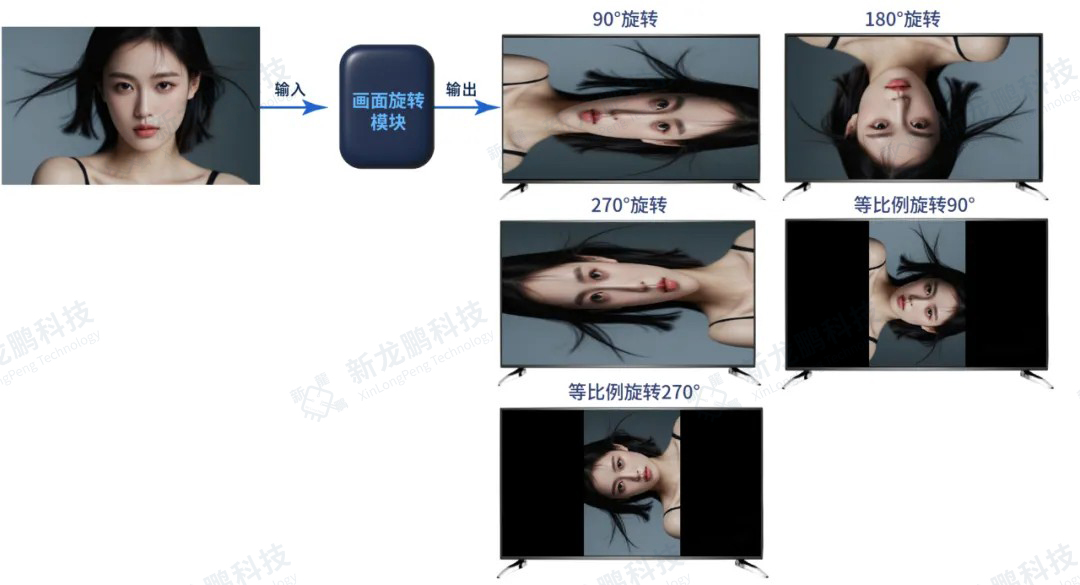

1. 支持90°、180°、270°旋转
2. 芯片发热量极低
3. 支持多种输入输出接口
4. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

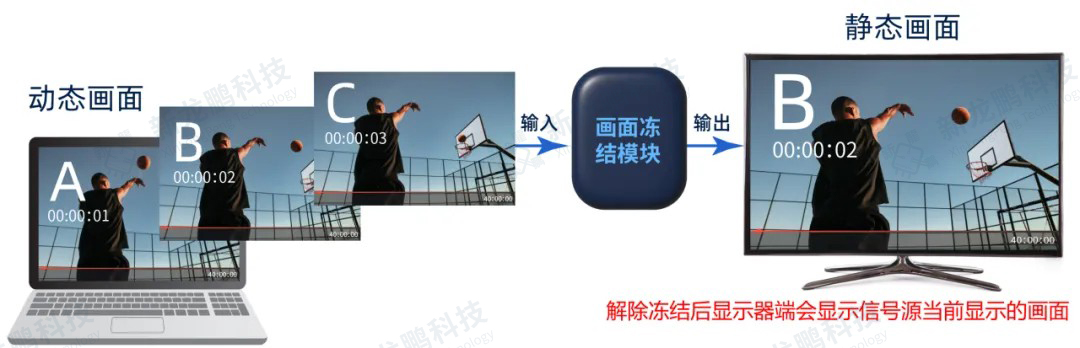

八、画面冻结

1. 支持动态视频画面冻结
2. 支持多个输入，两个输入之间切换时不黑屏
3. 根据输入输出接口类型或分辨率不同，1C搭配数量和型号会不同

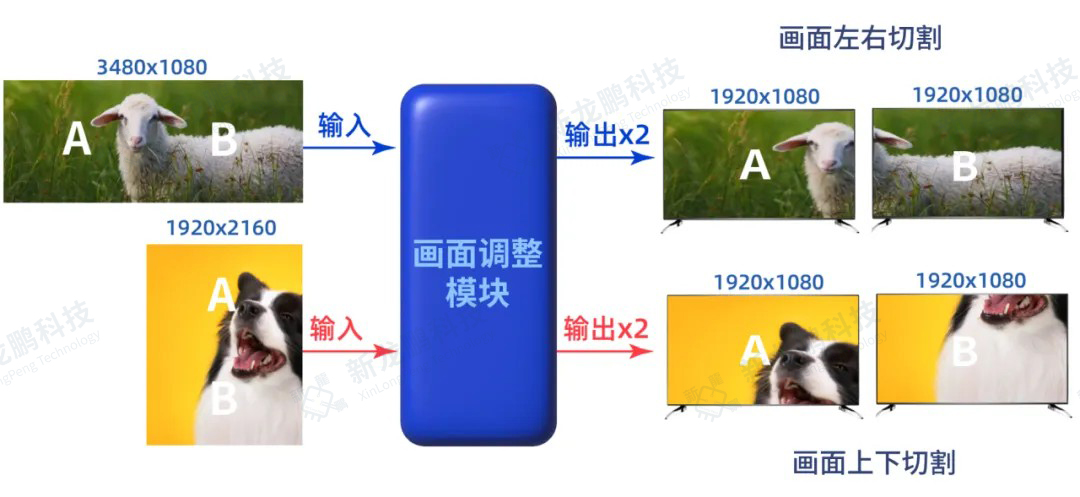

九、画面切割

1. 支持多种输入接口
2. 支持任意大小切割
3. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

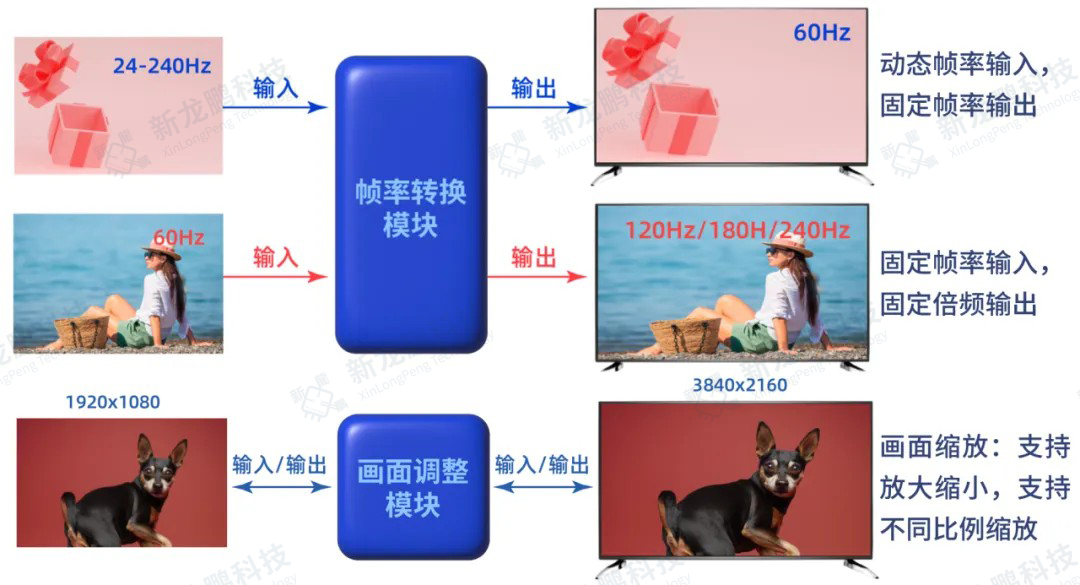

十、帧率转换及画面缩放

1. 支持多种输入接口
2. 支持8K向下兼容输入/输出
3. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

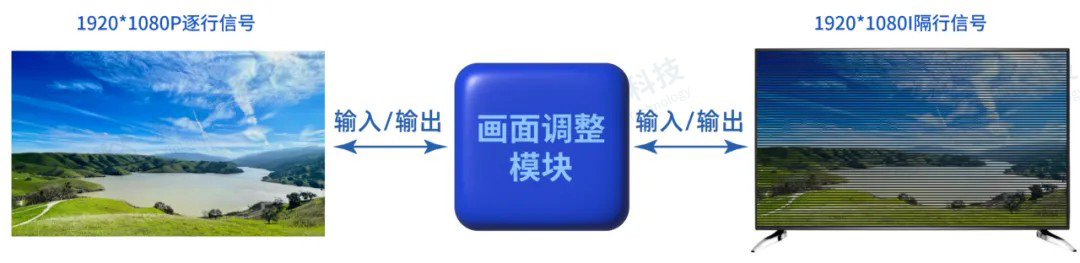

十一、隔行逐行信号互转

1. 支持多种输入接口
2. 支持4K向下兼容输入/输出
3. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

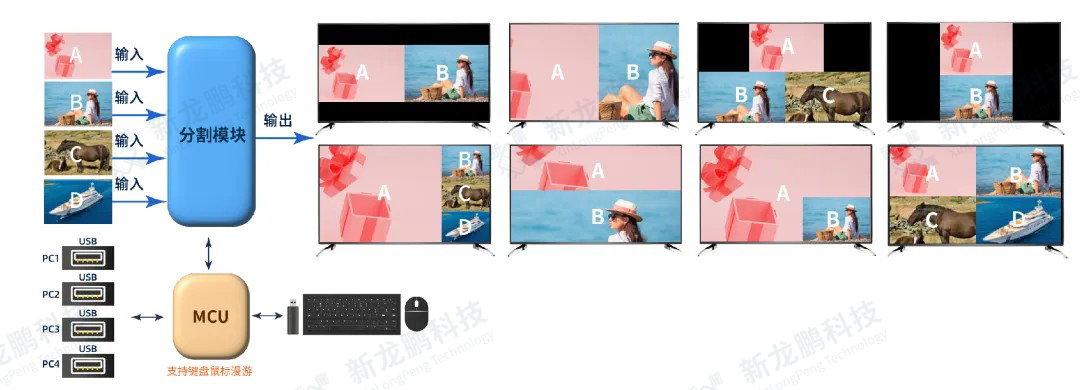

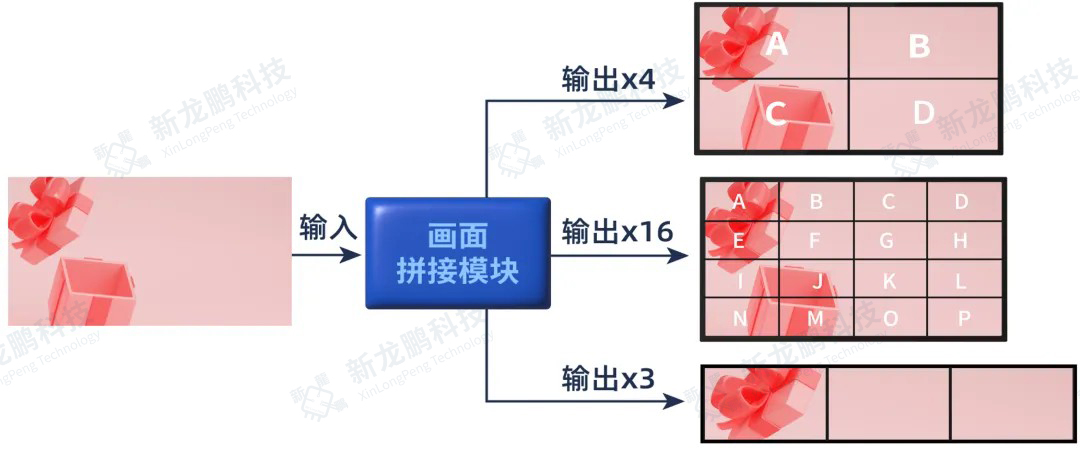

 十二、画面拼接

1. 支持多种输入输出接口
2. 支持8K向下兼容输入，4K向下兼容输出
3. 根据输入输出接口类型或分辨率不同，IC搭配数量和型号会不同

---

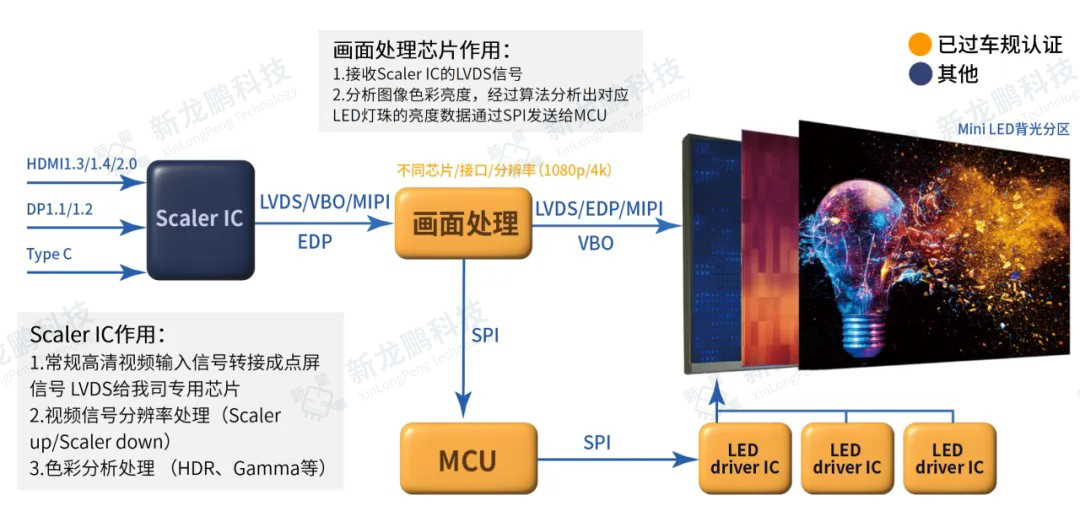

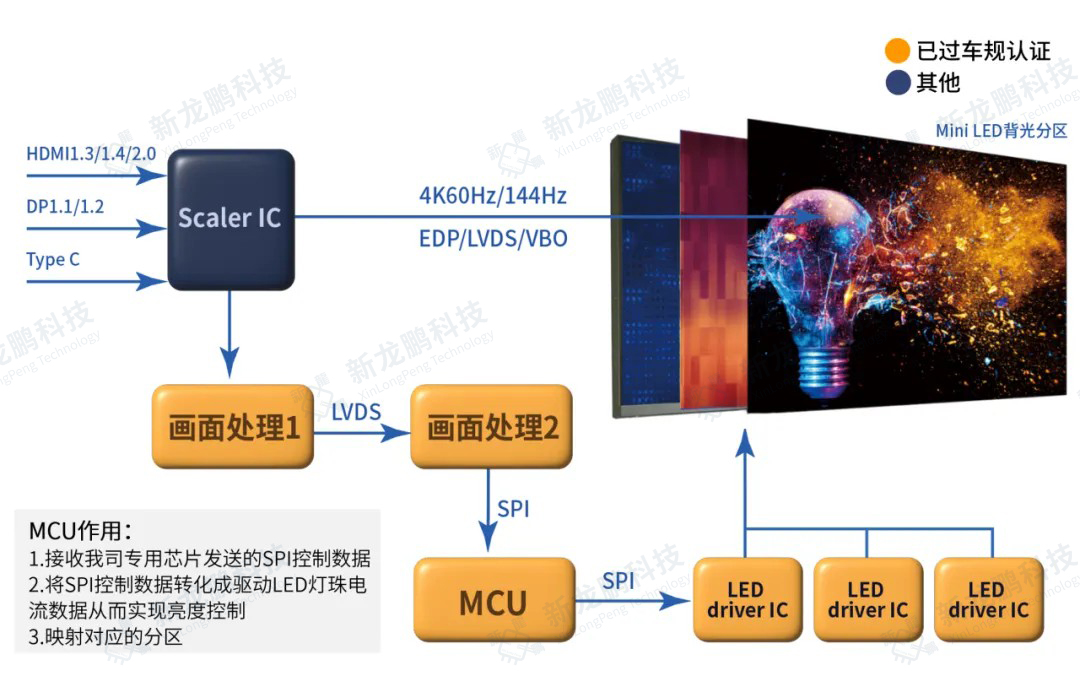

十三、Local Dimming方案一

• 整套方案代理，更快实现量产
• 输入接口丰富，输出接口最高达8k60Hz
• LED灯珠刷新率高不闪烁（可上1KHz左右刷新率）
• 自研算法，不拖影，不断更新；可根据实际情况，定制算法
• 可选国产/非国产方案

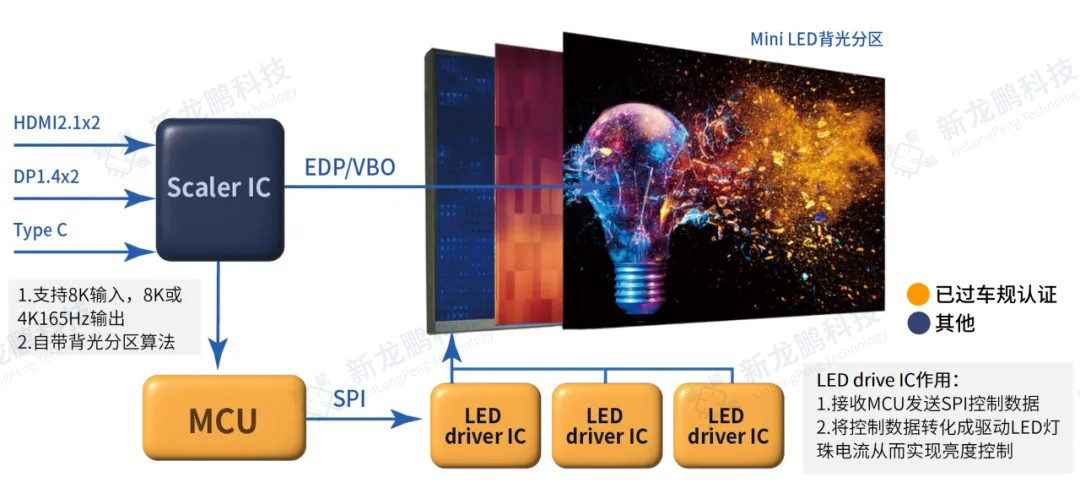

十四、Local Dimming方案二

• 对比方案一，区别在于可点高于1080P的屏，对比用更贵的FPGA，成本更节省

十五、Local Dimming方案三

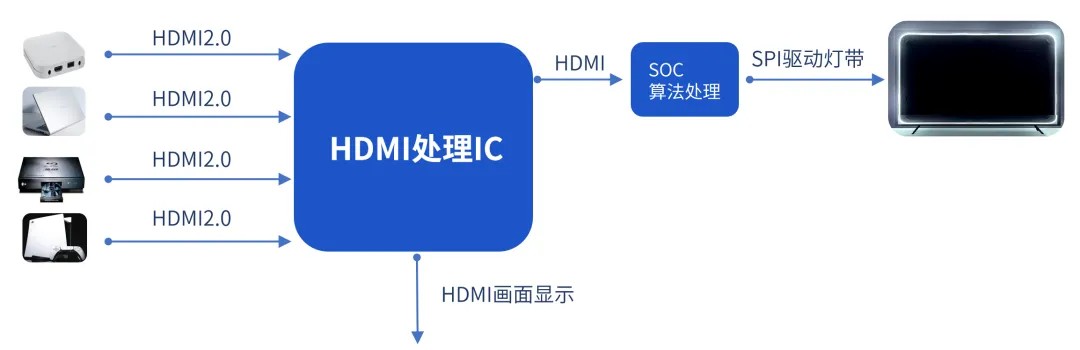

十六、电视氛围灯方案

本方案特点

1. 图像不失真，RGB全范围输出到显示设备
2. 支持HDR，HDCP2.3/2.2/1.4
3. HDMI兼容性优，不闪屏不花屏
4. 支持电竞高刷显示器（1080P144/165Hz,2.5K120Hz）
5. 支持4个HDMI口输入，遥控切换
6. 四种模式，HDMI图像同步，HDMI音频同步，拾取外部声音，七彩RGB霓虹灯（常规灯控器模式都涵盖）
7. 支持PC端升级MCU程序

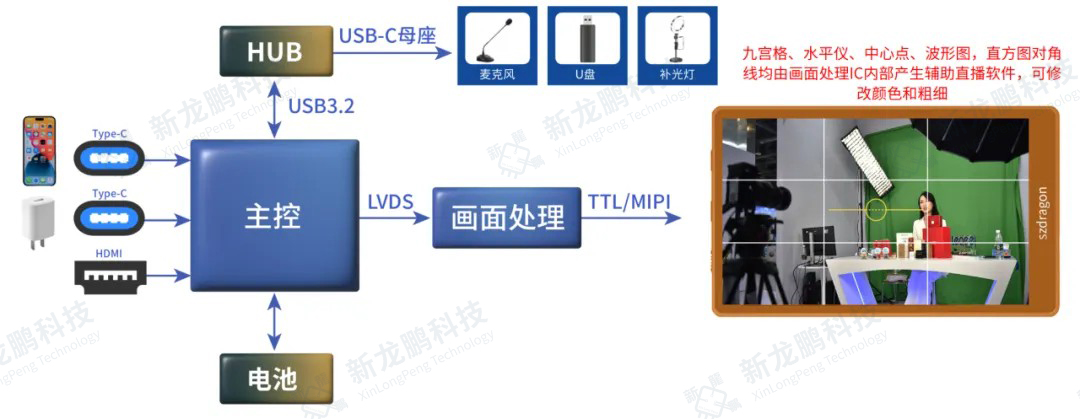

十七、手机副屏显示器

1. 支持TypeC双盲插，HDMIin，（手机可为显示器供电，并支持通过电源适配器反向充电）
2. 支持按比例显示或满屏显示，支持横屏竖屏切换
3. 支持内置电池及电量显示
4. 支持九宫格、九宫格+对角线、九宫格+对角线+中心点、水平仪辅助直播软件
5. 支持外接USBHUB可接麦克风，存储盘，补光灯等USB外设
6. 画面无延时，无卡顿，无压缩显示（数据传输均是RGB888格式）
7. 屏幕最高分辨率支持1200*1920@60Hz
