yolov7 训练crowded human 【head, full body, visible body box detection】

原创 已于 2025-05-09 15:40:54 修改 · 1.9k 阅读 · 35 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#YOLO

于 2023-11-11 19:35:18 首次发布
本文介绍了如何使用YOLOv7对CrowdHuman数据集进行训练，重点涉及数据转换、配置文件调整、训练过程和结果分析。通过将CrowdHuman数据转化为COCO格式并重训YOLOv7，作者展示了显著的检测效果提升。
该文章已生成可运行项目，

目录

0 前言

知乎：

b站：https://www.bilibili.com/video/BV1f94y1n7NG/

上一篇博客：yolov5 训练crowded human 【visible body detection】

在对拥挤人群（我应用场景是学生课堂）进行检测时，采用现有的模型代码，有一定问题，比如直接采用yolov8、yolov7、yolov5、yolov3、faster rcnn等，在拥挤场景的检测效果不佳，但使用crowded human数据集重训练后的yolov7，效果很好。crowded human数据集标签如下，有Head BBox、Visible BBox、Full BBox。如下图显示:

在这里插入图片描述

0 训练数据公开

YOLOv7x训练权重及训练相关文件

YOLOv7x权重：
链接：https://pan.baidu.com/s/1DJ0GEpxlaUtnNDCmxNr3UA?pwd=4lf2
提取码：4lf2

YOLOv7x 训练相关文件：
链接：https://pan.baidu.com/s/1BWYLHt2uf8zjN6d3UNOLaQ?pwd=s77o
提取码：s77o

google drive：https://drive.google.com/drive/folders/1FYd8xiQvmTfKcpgl_2fedawuor61snjo?usp=sharing

crowdhuman_vbody_yolov5m：
https://drive.google.com/file/d/1VJtrdE85Wc4xSZXqAPUkWABLResUYG8V/view?usp=sharing

crowdhuman_vbody_yolov5m：
链接：https://pan.baidu.com/s/1w-5BH2CMfJ9t5qFKyd89Ag?pwd=td3j
提取码：td3j

1 相关资料

CrowdHuman的论文
CrowdHuman: A Benchmark for Detecting Human in a Crowd：https://arxiv.org/pdf/1805.00123.pdf

yolov5-crowdhuman的代码，这里是训练后的head detection和 full body detection 的模型，并没有 visible body detection。
yolov5-crowdhuman：https://github.com/deepakcrk/yolov5-crowdhuman

这是githun中对CrowdHuman论文的翻译
PaperWeekly/CrowdHuman.md：https://github.com/Mycenae/PaperWeekly/blob/master/CrowdHuman.md

这一个博客就非常重要了，是我能完成这篇博客的核心
目标检测 YOLOv5 CrowdHuman数据集格式转YOLOv5格式：https://blog.youkuaiyun.com/flyfish1986/article/details/115485814

YOLOv5-Tools-main源码
我也将这个同步到了自己的github中：https://github.com/Whiffe/YOLOv5-Tools-main
也同步到了码云：[https://gitee.com/YFwinston/YOLOv5-Tools-main](https://gitee.com/YFwinston/YOLOv5-Tools-main

2 crowded human数据集下载

2.1 官网数据集下载

CrowdHuman dataset下载链接：https://www.crowdhuman.org/download.html
在这里插入图片描述

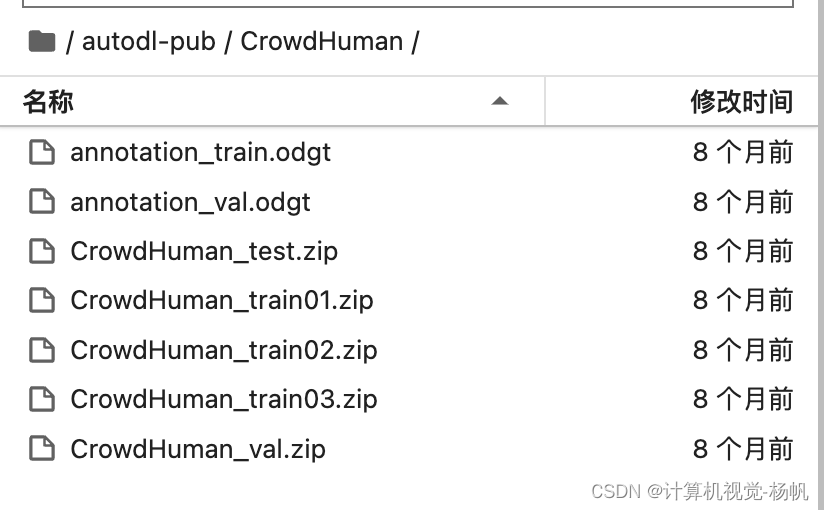

下载后有这些文件：
在这里插入图片描述

3 YOLOv5-Tools

3.1 YOLOv5-Tools 安装

YOLOv5-Tools的功能之一就是讲crowded human转化为yolo可以使用的数据集格式，即coco数据集格式。
YOLOv5-Tools代码链接：https://gitcode.net/mirrors/shaoshengsong/YOLOv5-Tools

我也将这个同步到了自己的github中：https://github.com/Whiffe/YOLOv5-Tools-main
也同步到了码云：https://gitee.com/YFwinston/YOLOv5-Tools-main

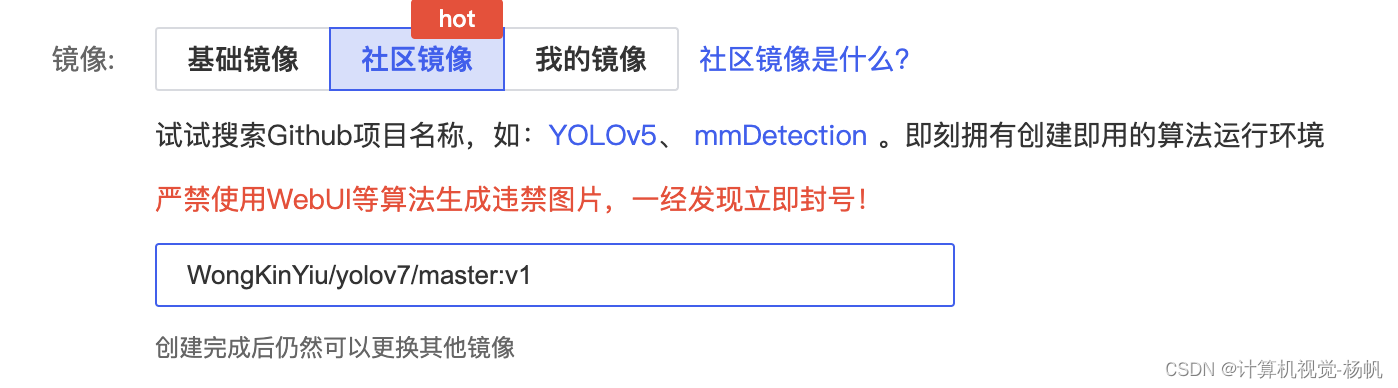

选择社区景象(https://www.autodl.com/home)
在这里插入图片描述

cd /root/autodl-tmp
git clone https://gitee.com/YFwinston/YOLOv5-Tools-main

3.2 YOLOv5-Tools中关键文件

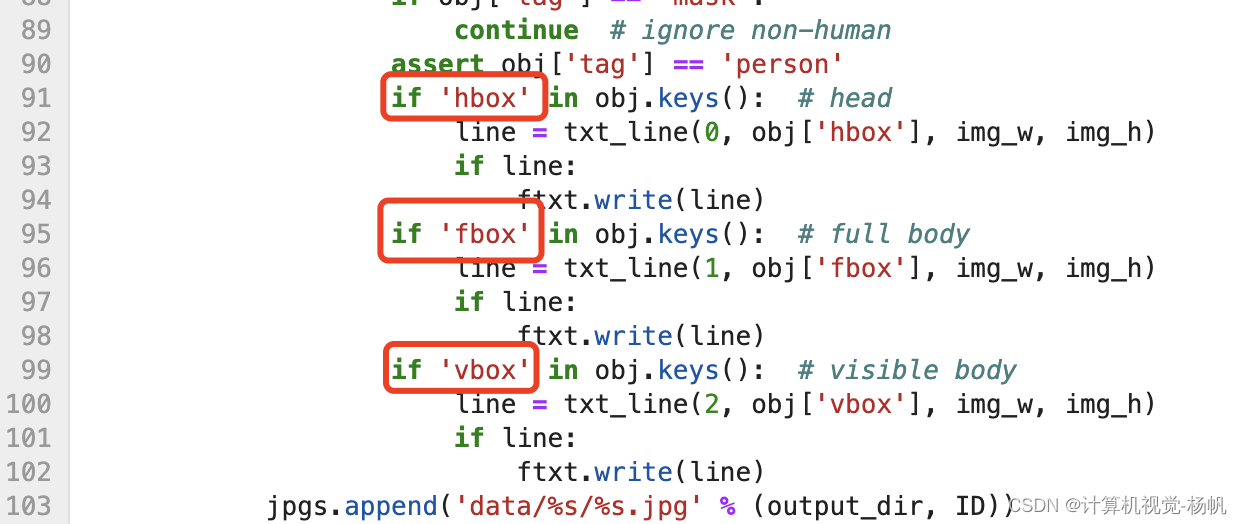

YOLOv5-Tools中有1个关键文件：
/root/autodl-tmpYOLOv5-Tools-main/CrowHuman2YOLO/data/gen_txts_hfv.py

在这里插入图片描述

3.3 CrowdHuman数据转化为coco数据集格式

crowdhuman 数据集位于：/root/autodl-pub/CrowdHuman

在这里插入图片描述

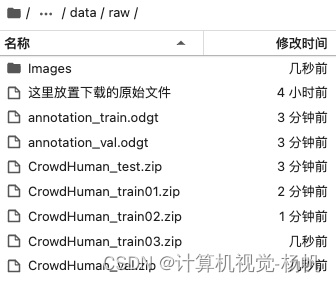

crowded human数据转化为yolo数据集格式，执行下面的代码

cd /root/autodl-tmp/YOLOv5-Tools-main/CrowHuman2YOLO/data/

mv /root/autodl-tmp/CrowdHuman/* /root/autodl-tmp/YOLOv5-Tools-main/CrowHuman2YOLO/data/raw

bash prepare_data_hfv.sh 608x608

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

3.4 转化后的结果展示

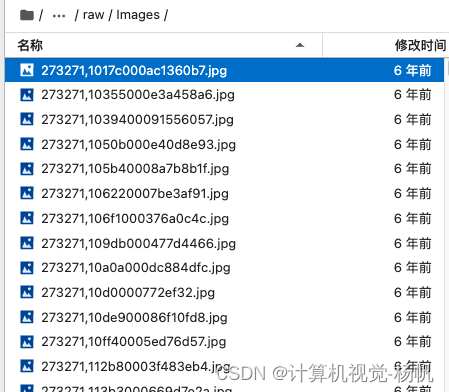

然后目录/root/autodl-tmp/YOLOv5-Tools-main/CrowHuman2YOLO/data/raw/Images的结构如下

Images
├── 273271,1017c000ac1360b7.jpg
├── 273271,10355000e3a458a6.jpg
├── 273271,1039400091556057.jpg
├── 273271,104ec00067d5b782.jpg
├── ...
└── 284193,ff25000b6a403e9.jpg

使用文件计数命令可以数出Images文件夹下文件数量

cd /root/autodl-tmp/YOLOv5-Tools-main/CrowHuman2YOLO/data/raw/Images
ls -l|grep "^-"| wc -l

在这里插入图片描述

结果是：19370

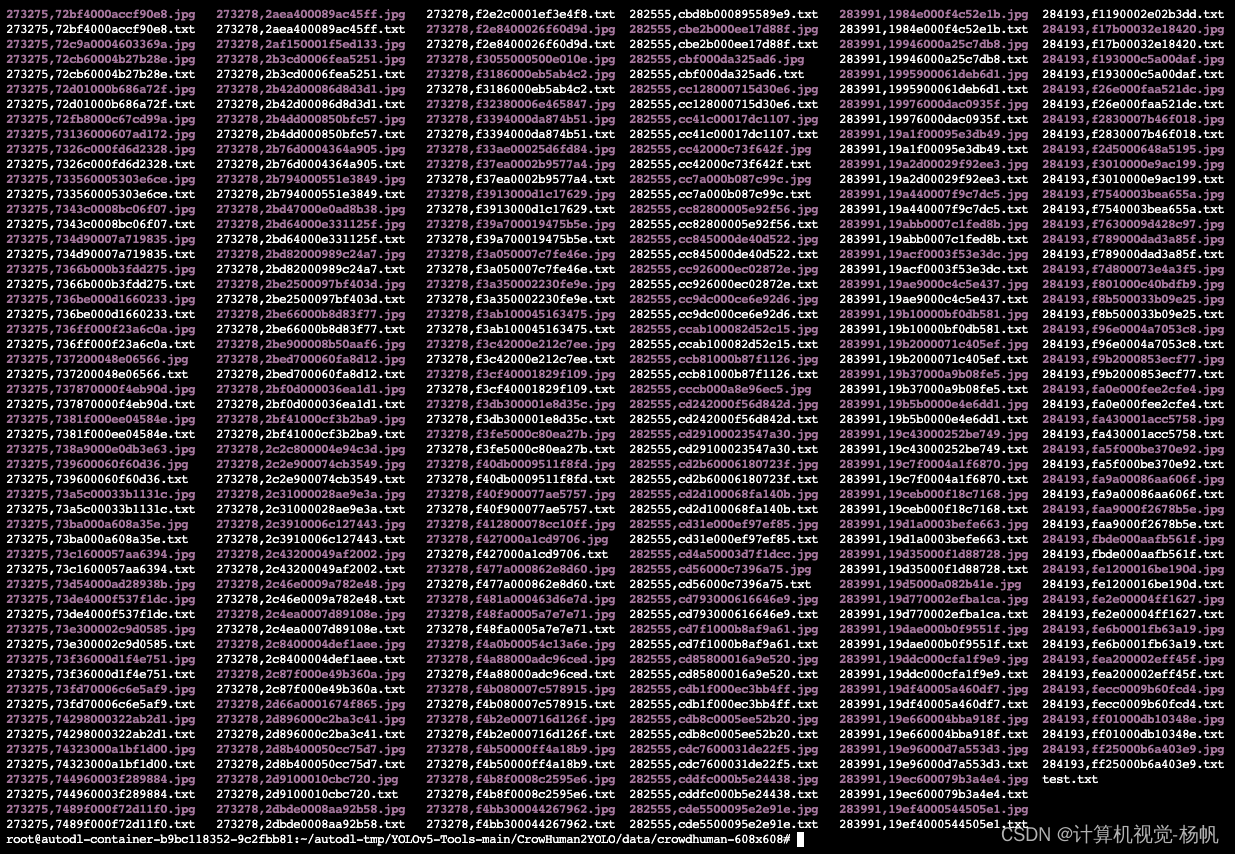

还有个路径也有生成结果：/home/YOLOv5-Tools-main/CrowHuman2YOLO/data/crowdhuman-608x608
结构如下

crowdhuman-608x608
├── 273271,1017c000ac1360b7.jpg
├── 273271,1017c000ac1360b7.txt
├── 273271,10355000e3a458a6.jpg
├── 273271,10355000e3a458a6.txt
├── ...
├── 284193,ff25000b6a403e9.jpg
├── 284193,ff25000b6a403e9.txt
├── test.txt
└── train.txt

我们看看273271,1017c000ac1360b7.txt的内容
在这里插入图片描述
再看看test.txt的内容
在这里插入图片描述
再看看train.txt的内容
在这里插入图片描述
讲crowded human生成coco标准文件夹格式

3.5 图像文件和标注文本文件 重构

3.3节只是将crowded human数据集转化为了coco结构的数据集，但是图像文件和标注文本文件需要重构，

首先按照下面路径创建文件夹：

# 数据集生成目录
to_train_img_path = '/root/autodl-tmp/CrowdHuman/images/train/'
to_val_img_path = '/root/autodl-tmp/CrowdHuman/images/val/'
to_train_label_path = '/root/autodl-tmp/CrowdHuman/labels/train/'
to_val_label_path = '/root/autodl-tmp/CrowdHuman/labels/val/'

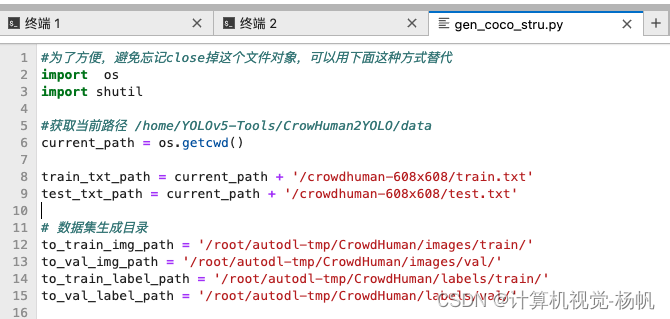

并修改：/root/autodl-tmp/YOLOv5-Tools-main/CrowHuman2YOLO/data/gen_coco_stru.py
在这里插入图片描述

然后重构命令：

cd /root/autodl-tmp/YOLOv5-Tools-main/CrowHuman2YOLO/data/
python gen_coco_stru.py

结果如下：
/root/autodl-tmp/CrowdHuman/images/

crowdedHuman
├── Images
│   ├── train
│   │   ├── 273271,1017c000ac1360b7.jpg
│   │   ├── 273271,10355000e3a458a6.jpg
│   │   ├── 273271,1039400091556057.jpg
│   │   ├── ...
│   │   └── 284193,ff01000db10348e.jpg
│   ├── val
│   │   ├── 273271,104ec00067d5b782.jpg
│   │   ├── 273271,10f400006b6fb935.jpg
│   │   ├── 273271,118910008d823f61.jpg
│   │   ├── ...
│   │   └── 284193,ff25000b6a403e9.jpg
└── labels
    ├── train
    │   ├── 273271,1017c000ac1360b7.txt
    │   ├── 273271,10355000e3a458a6.txt
    │   ├── 273271,1039400091556057.txt
    │   ├── ...
    │   └── 284193,ff01000db10348e.txt
    └── val
        ├── 273271,104ec00067d5b782.txt
        ├── 273271,10f400006b6fb935.txt
        ├── 273271,118910008d823f61.txt
        ├── ...
        └── 284193,ff25000b6a403e9.txt

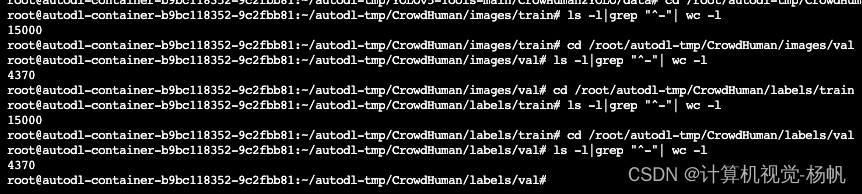

cd /root/autodl-tmp/CrowdHuman/images/train
ls -l|grep "^-"| wc -l
cd /root/autodl-tmp/CrowdHuman/images/val
ls -l|grep "^-"| wc -l
cd /root/autodl-tmp/CrowdHuman/labels/train
ls -l|grep "^-"| wc -l
cd /root/autodl-tmp/CrowdHuman/labels/val
ls -l|grep "^-"| wc -l

在这里插入图片描述
images/train: 15000

images/val: 4370

labels/train: 15000

labels/val: 4370

3.6 CrowdHuman YOLO格式数据下载

CrowdHuman YOLO格式数据我已经上传百度网盘，·：
链接：https://pan.baidu.com/s/1Gw0QgRS7O0QHR9PmyABxdw?pwd=vre3
提取码：vre3

4 yolov7 训练与测试

4.1 下载预训练权重

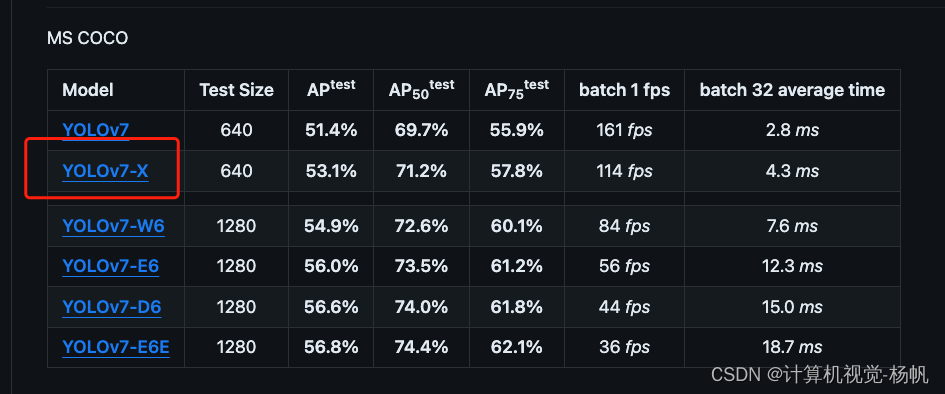

下载yolov7x的模型，https://github.com/WongKinYiu/yolov7
然后上传到平台中
在这里插入图片描述

训练需要在 /data/SCB/yolov7-main/data/ 下创建：crowdhuman.yaml，其内容如下：

4.2 配置文件

执行下面的代码

cd  /data/SCB/yolov7-main/data/
vim crowdhuman.yaml


train: /data/CrowdHuman/images/train
val: /data/CrowdHuman/images/val
#test: test.txt

#number of classes
nc: 3

# class names
names: ['head', 'full body', 'visible body']

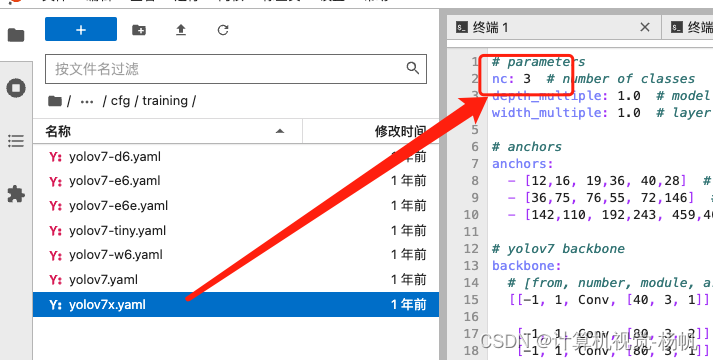

进入：/data/SCB/yolov7-main/training/yolov7x.yaml
然后修改：
在这里插入图片描述

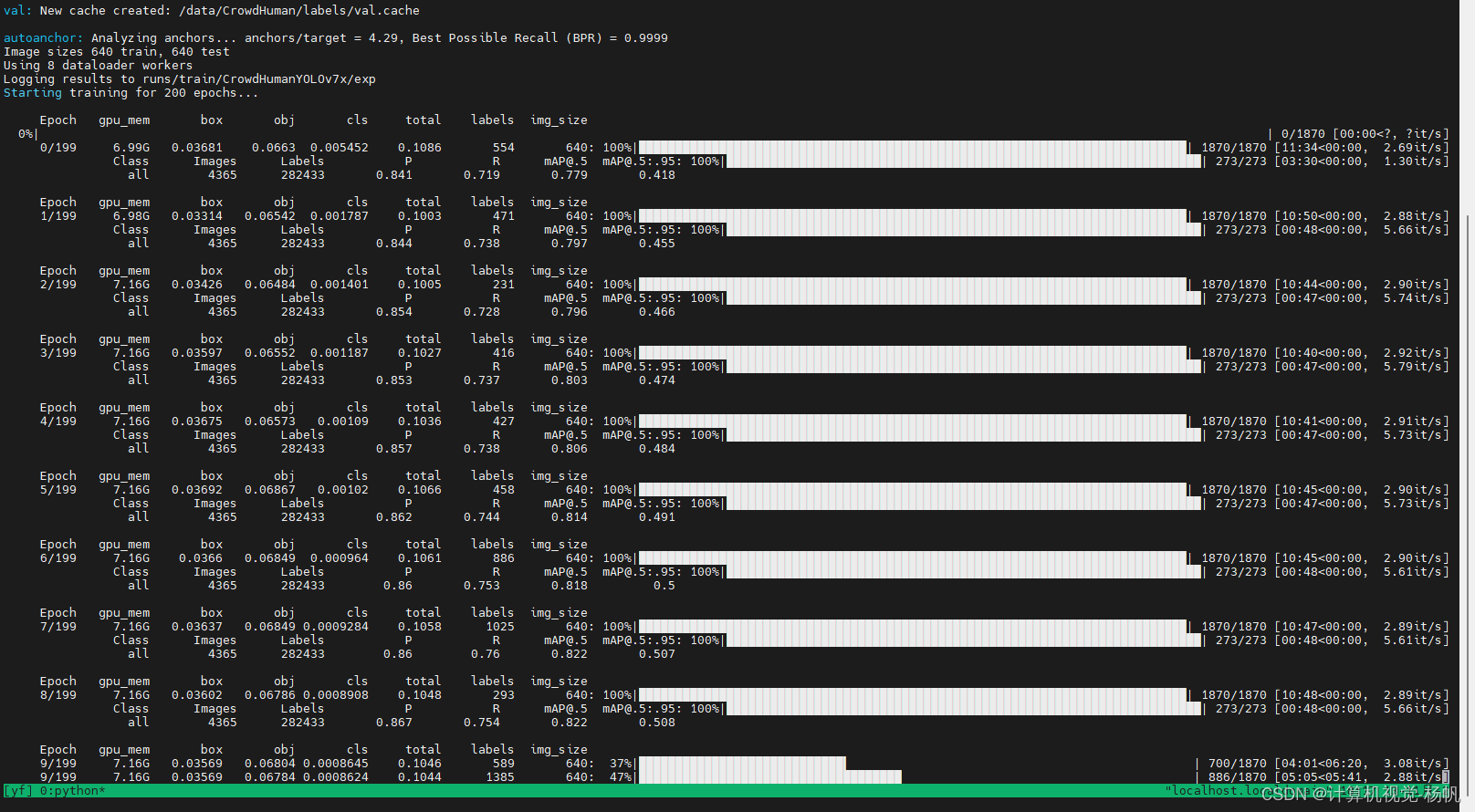

4.3 训练

执行下面的训练代码：

cd  /data/SCB/yolov7-main/
python train.py --data ./data/crowdhuman.yaml --cfg ./cfg/training/yolov7x.yaml --weights yolov7x.pt --batch-size 8 --epochs 200 --project runs/train/CrowdHumanYOLOv7x

在这里插入图片描述

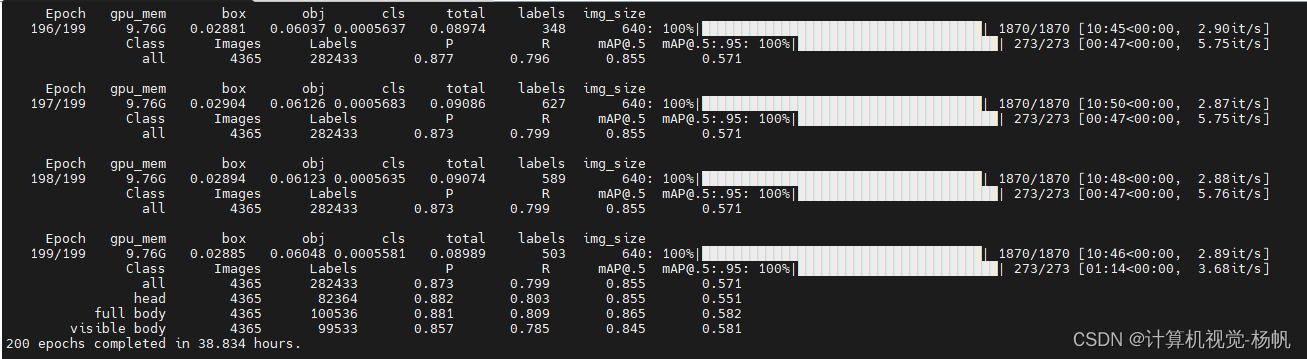

4.5 训练结果

在这里插入图片描述


               Class      Images      Labels           P           R      mAP@.5  mAP@.5:.95:
                 all        4365      282433       0.873       0.799       0.855       0.571
                head        4365       82364       0.882       0.803       0.855       0.551
           full body        4365      100536       0.881       0.809       0.865       0.582
        visible body        4365       99533       0.857       0.785       0.845       0.581
200 epochs completed in 38.834 hours.

4.6 测试

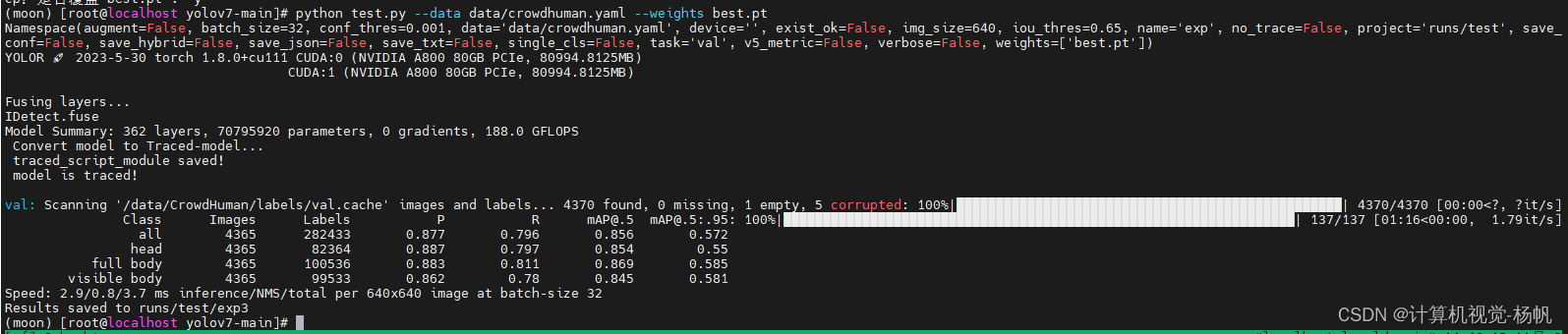

 python test.py --data data/crowdhuman.yaml --weights runs/train/CrowdHumanYOLOv7x/exp/weights/last.pt

在这里插入图片描述


val: Scanning '/data/CrowdHuman/labels/val.cache' images and labels... 4370 found, 0 missing, 1 empty, 5 corrupted: 100%|█████████████████████████████████████████████████| 4370/4370 [00:00<?, ?it/s]
               Class      Images      Labels           P           R      mAP@.5  mAP@.5:.95:
                 all        4365      282433       0.877       0.796       0.856       0.572
                head        4365       82364       0.887       0.797       0.854        0.55
           full body        4365      100536       0.883       0.811       0.869       0.585
        visible body        4365       99533       0.862        0.78       0.845       0.581
Speed: 2.9/0.8/3.7 ms inference/NMS/total per 640x640 image at batch-size 32
Results saved to runs/test/exp3

4.7 结果对比

在这里插入图片描述
原图

在这里插入图片描述

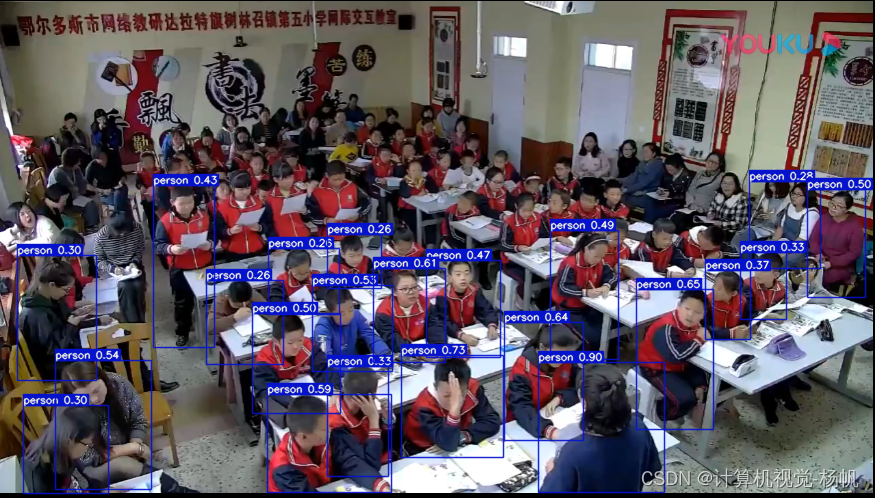

yolov7x
在这里插入图片描述

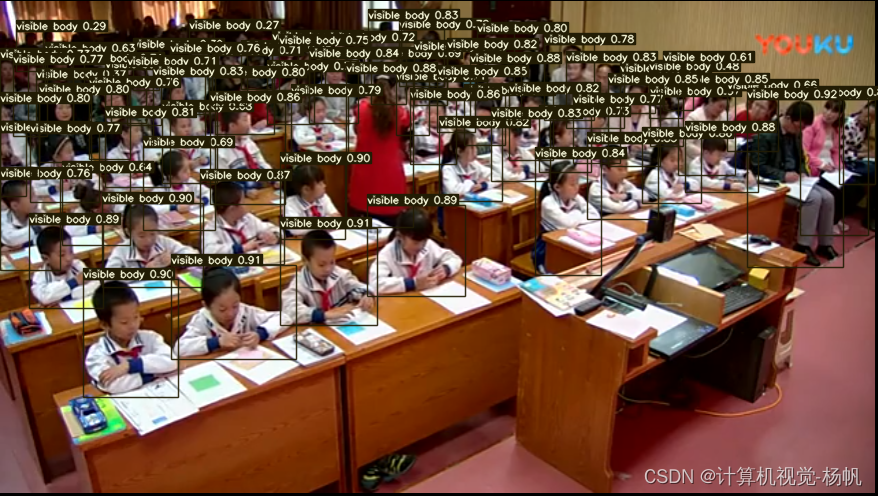

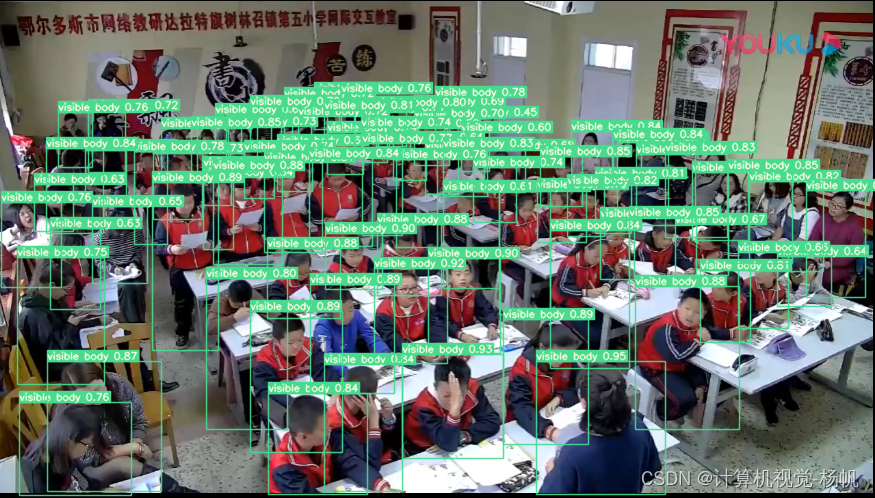

yolov7x_crowdhuman
在这里插入图片描述
原图

在这里插入图片描述

yolov7x
在这里插入图片描述

yolov7x_crowdhuman

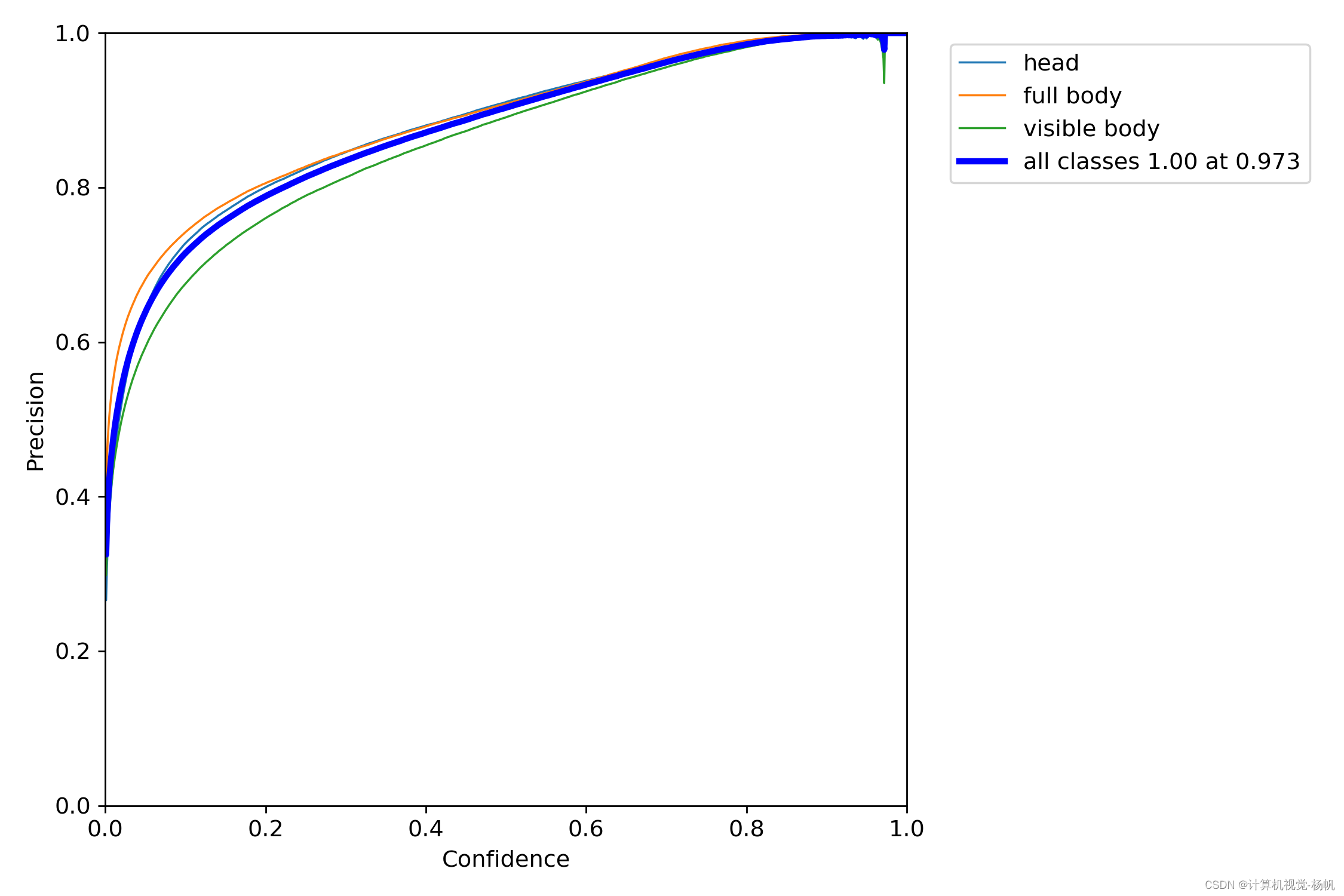

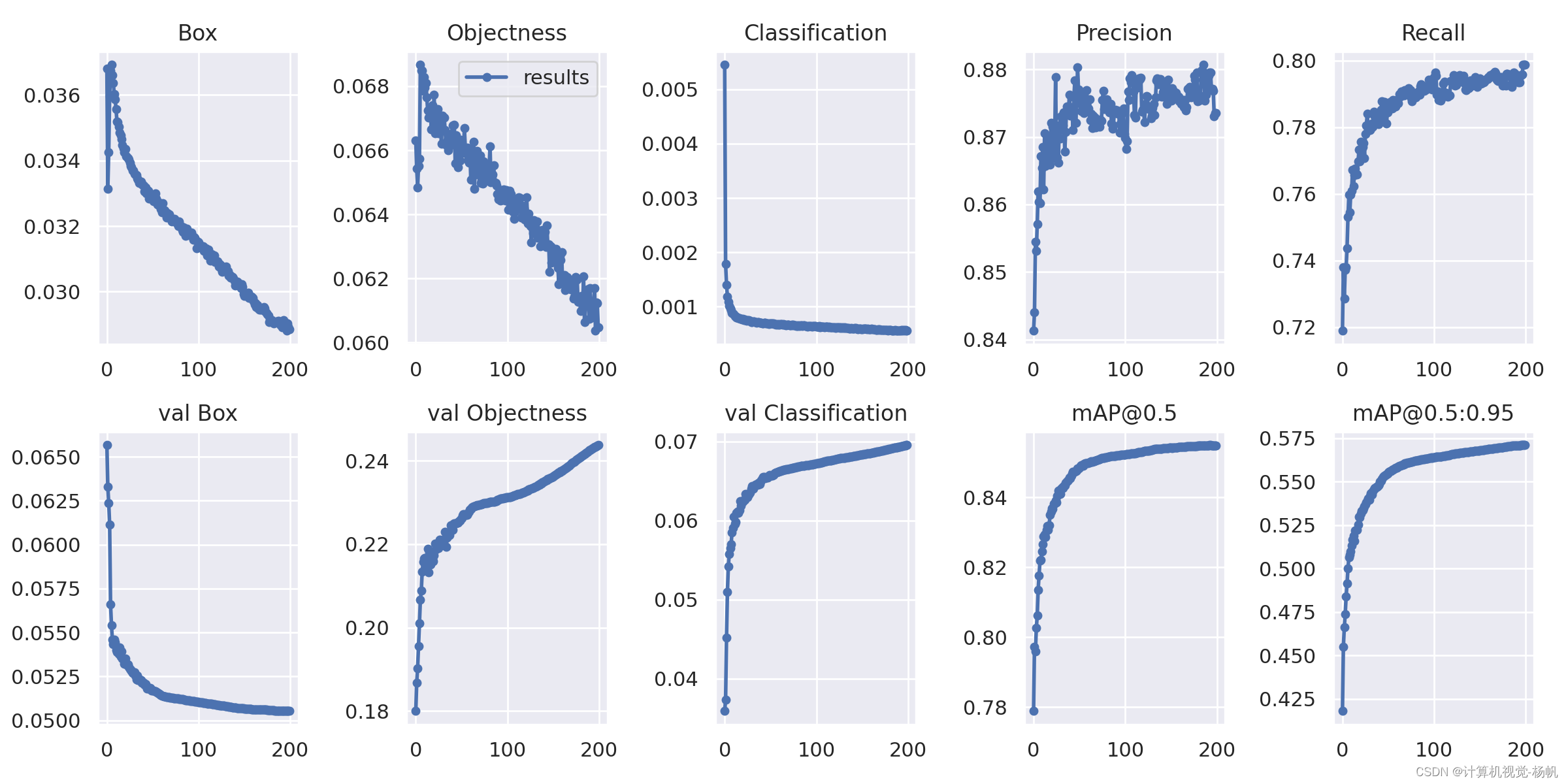

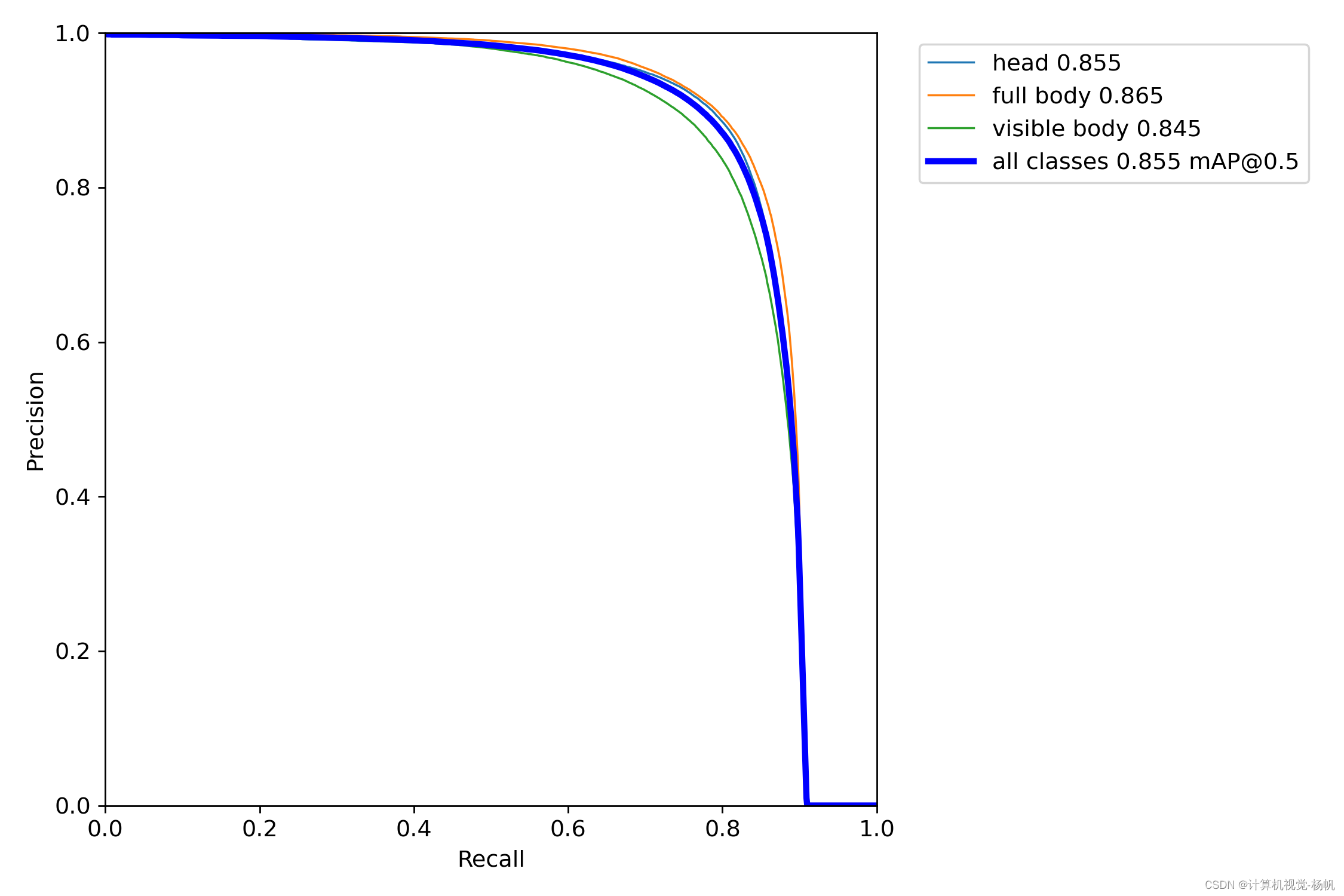

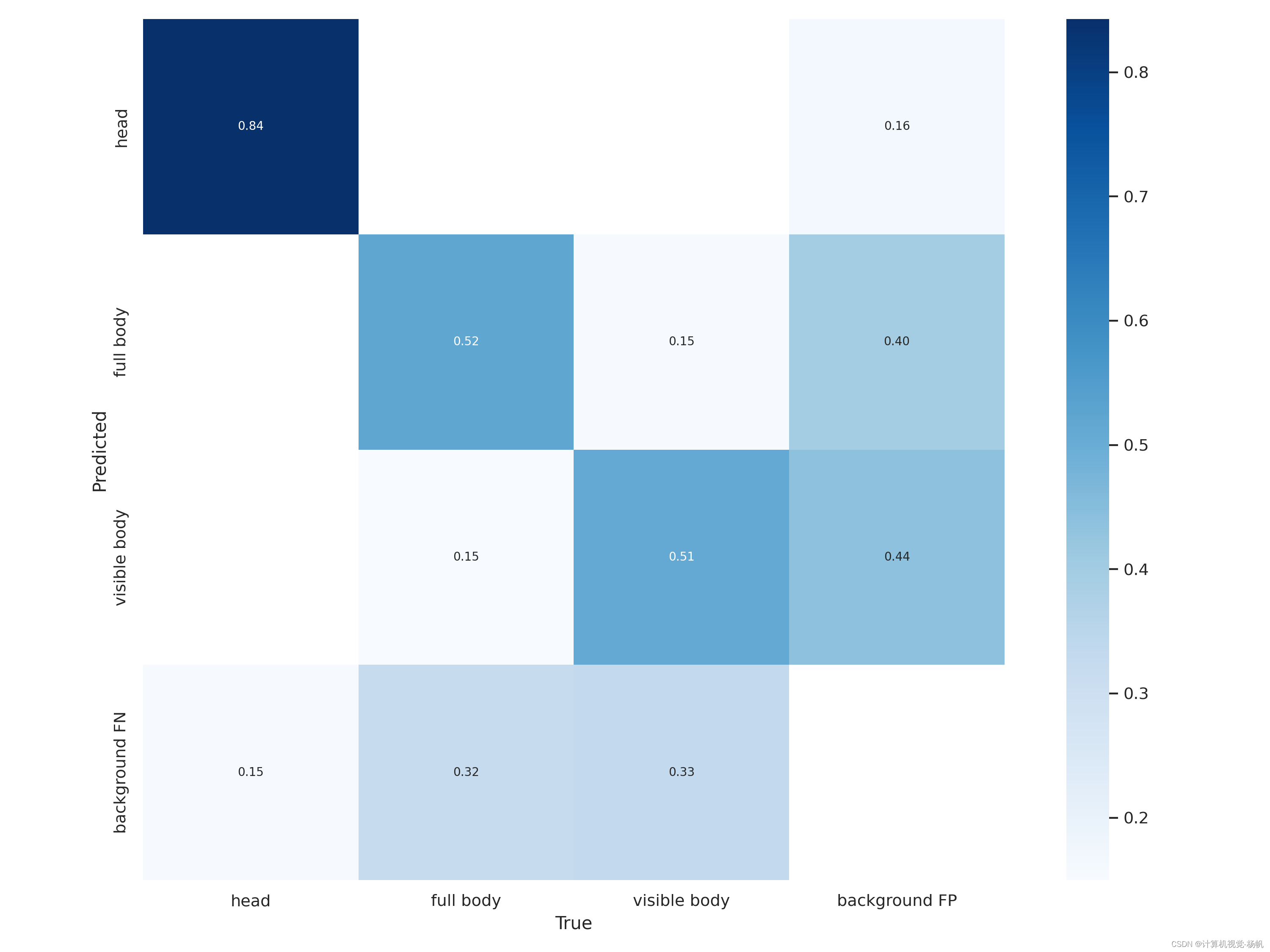

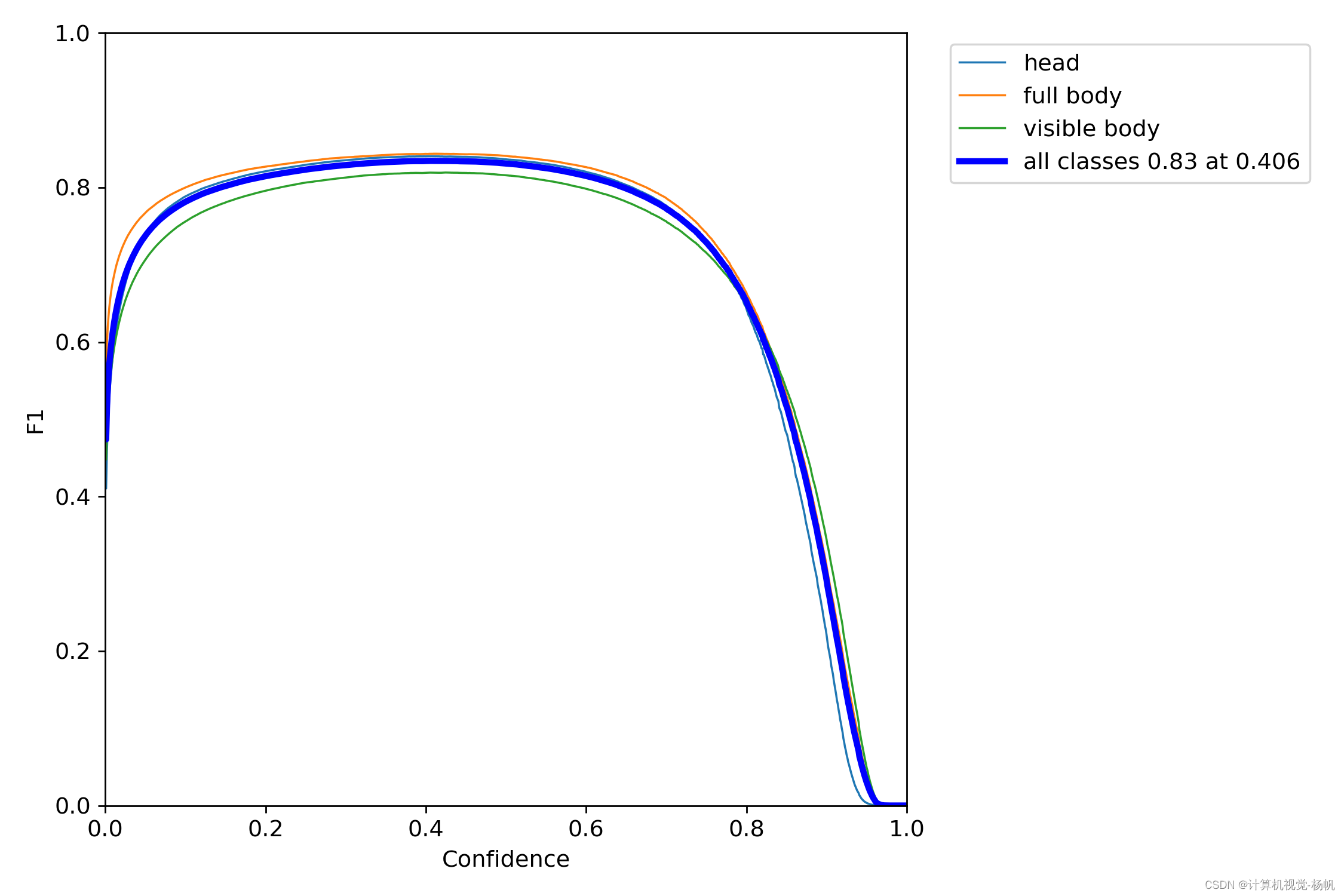

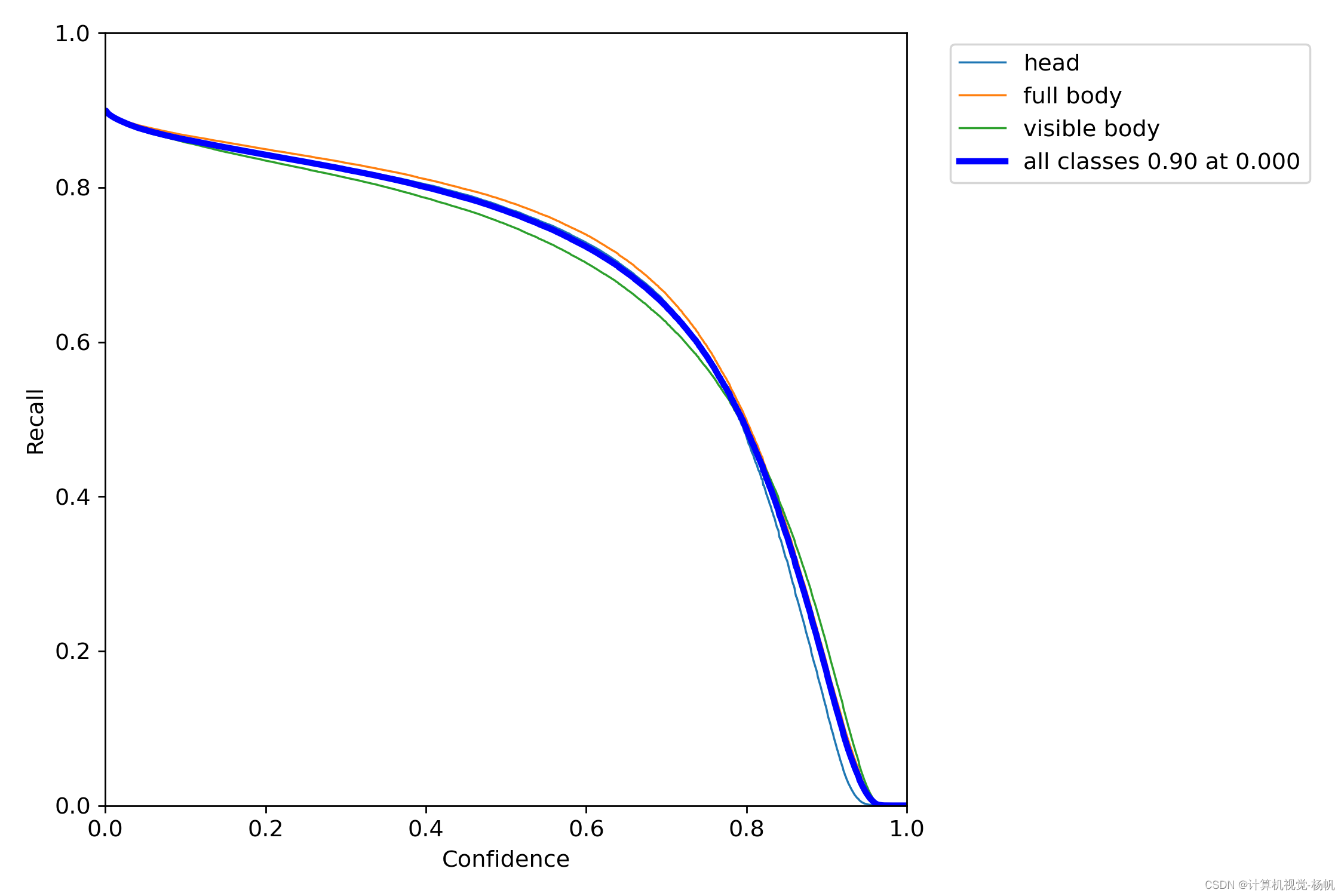

4.7 分析训练结果

请添加图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述


在这里插入图片描述


在这里插入图片描述

本文章已经生成可运行项目
