 威纶通触屏与西门子PLC通讯要使用标签地址变量，需要先从博图导出DB数据块，再导入到威纶通触屏软件，导入成功后可以方便快捷使用。

导入操作方法如下：

1、从博图导出DB数据块

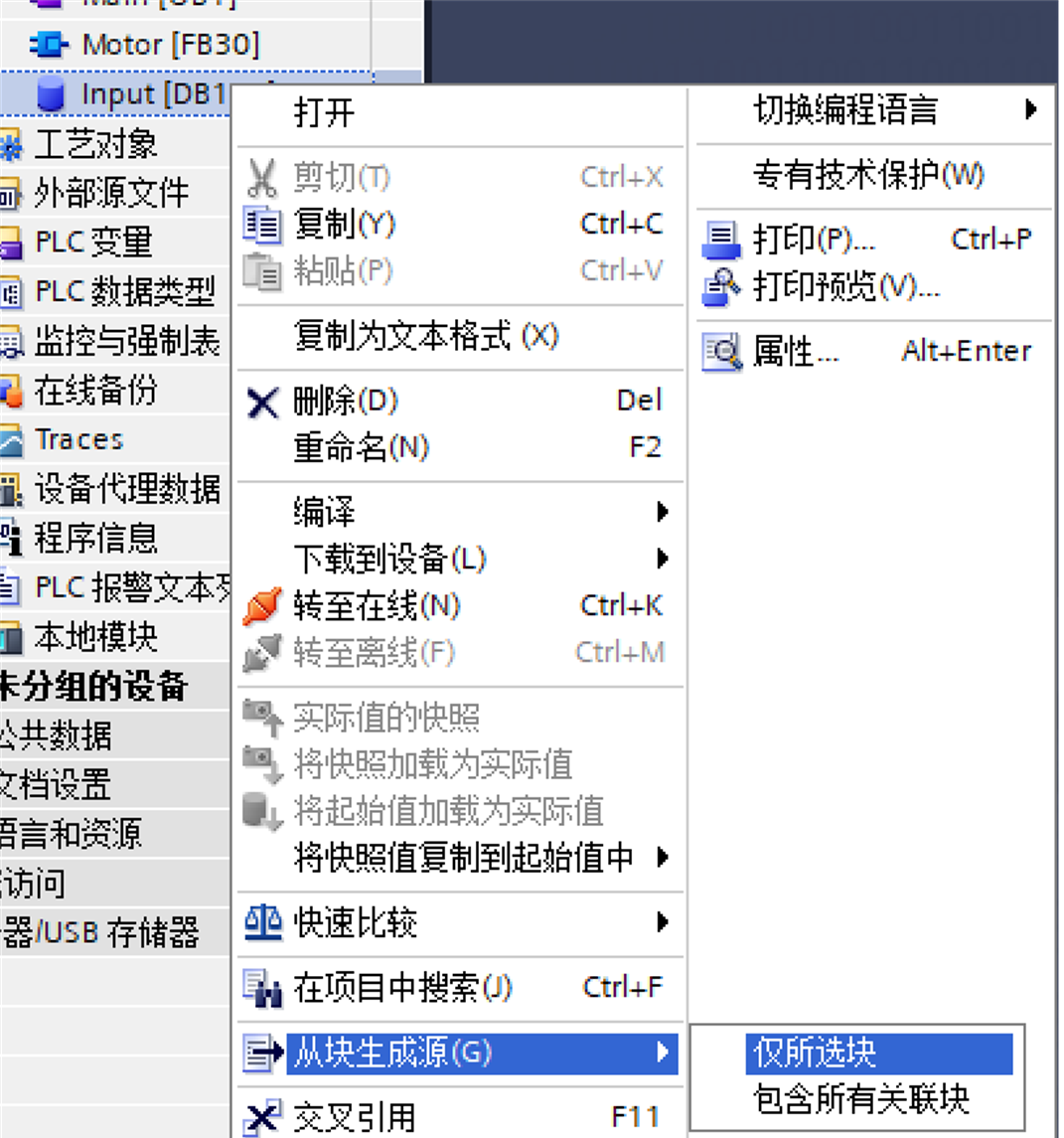

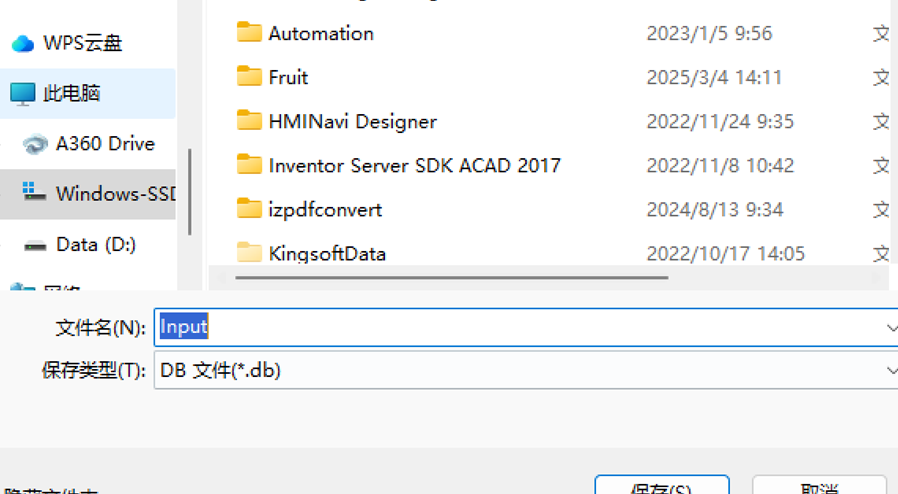

选择需要导的数据块右键找到“从块生成源”，在选择“仅所选块”，输入要保存的名称以及选择保存地址，然后点“保存”；

​

​

2、打开导入标签功能

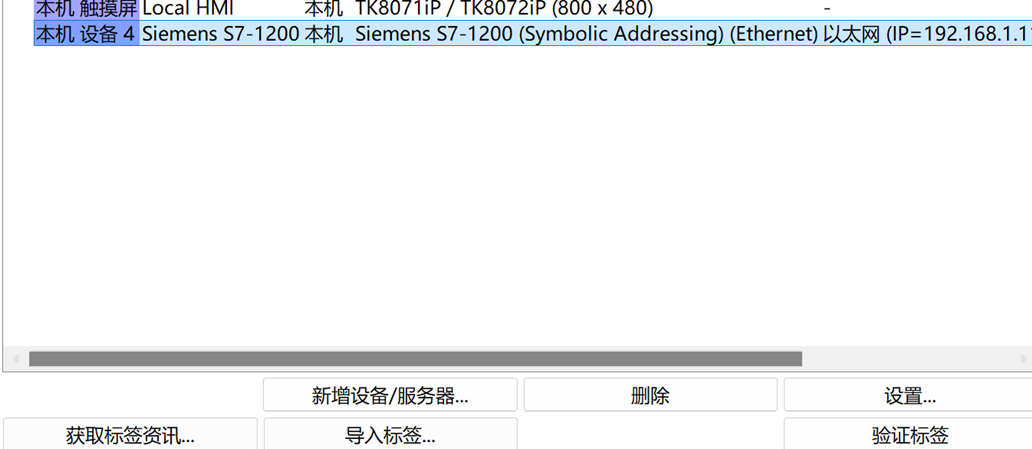

在威纶通触屏软件菜单栏进入“系统参数”，光标选择到PLC，找到“导入标签”按钮，点击进入；

​

3、选择从博图导出的DB数据块

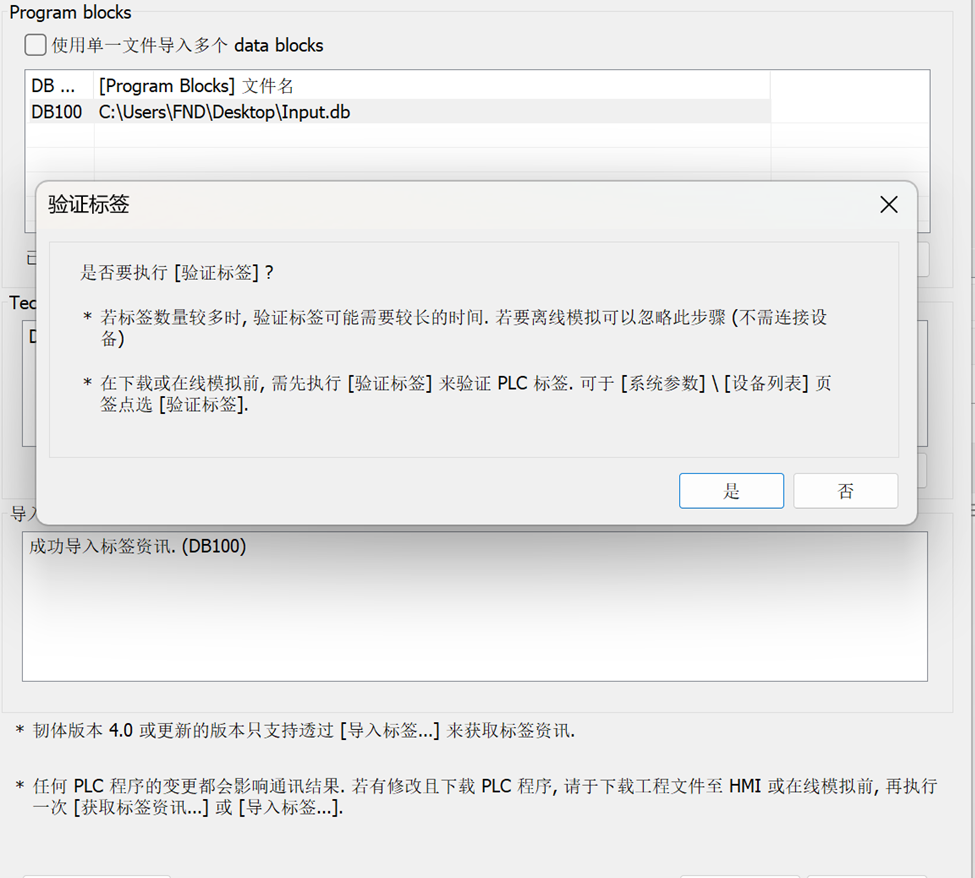

在Program block区域点“浏览”，选择从博图导出的DB数据块，更该DB块编号（这里需要注意，DB块编号必须和PLC的一致），点击“导入”；此时软件会弹出“验证标签”的提示，如果PLC已经连接可以选择“是”，否则选“否”，提示窗关闭后点“确定”；

​

4、选择导入的地址

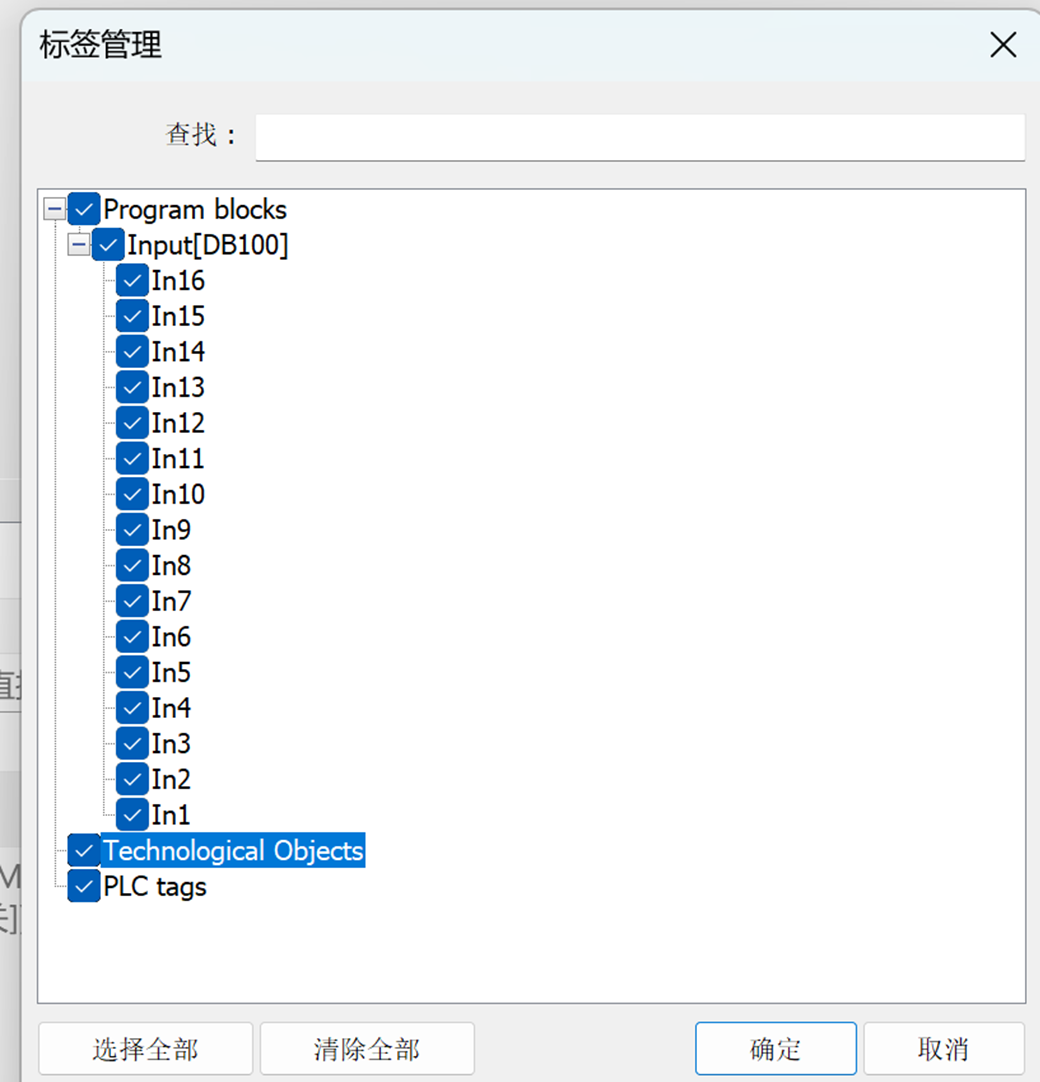

勾选要导入的地址，点击“确定”；

5、导入成功

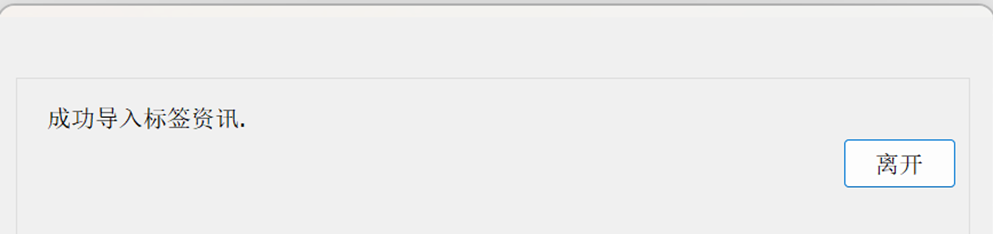

软件提示“成功导入标签”。

​

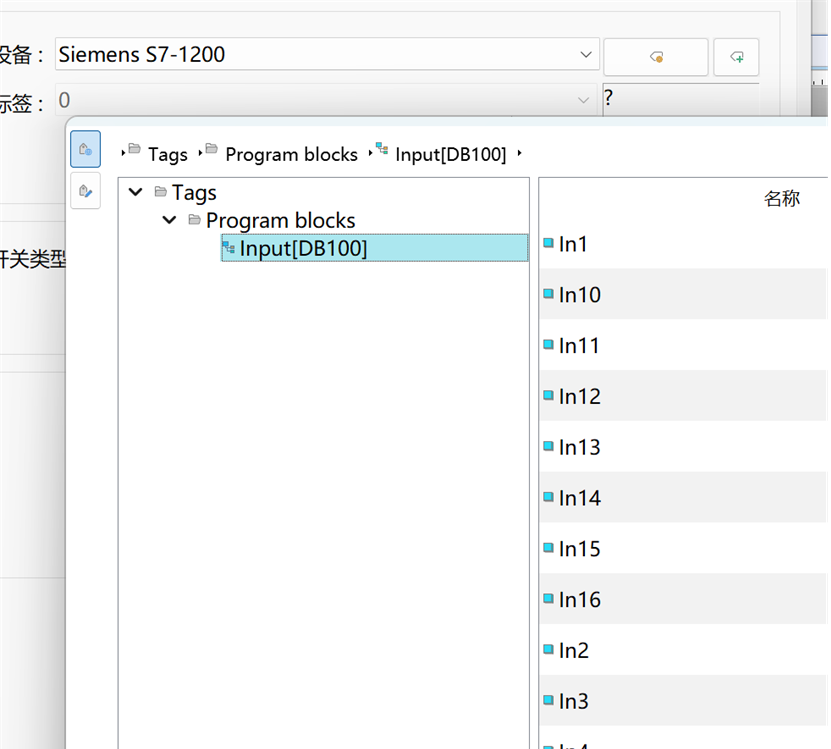

标签导入成功后，便可以使用标签。

​
