威纶通触摸屏索引寄存器地址及其用法

索引寄存器是威纶通 EasyBuilder Pro 提供用于变换地址的寄存器。用索引寄存器可以在不改变元件地址内容的情况下，在 HMI 上直接修改元件的读取与写入地址，也就是实现了变址寻址。

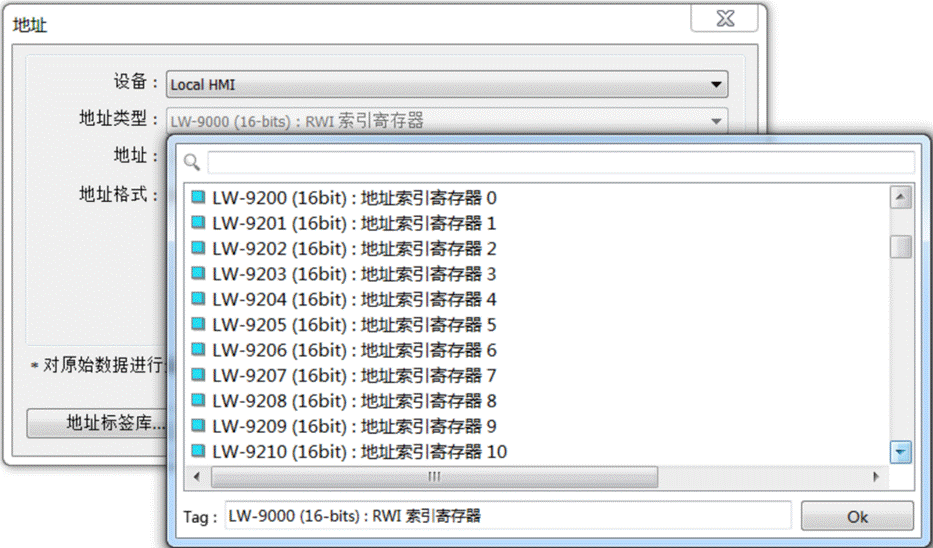

在软件中可以查看索引寄存器对应的地址

索引寄存器地址汇总表

16位		32位
地址	寄存器编号	地址	寄存器编号
LW-9200（16bit）	Index 0	LW-9230（32bit）	Index 16
LW-9201（16bit）	Index 1	LW-9232（32bit）	Index 17
LW-9202（16bit）	Index 2	LW-9234（32bit）	Index 18
LW-9203（16bit）	Index 3	LW-9236（32bit）	Index 19
LW-9204（16bit）	Index 4	LW-9238（32bit）	Index 20
LW-9205（16bit）	Index 5	LW-9240（32bit）	Index 21
LW-9206（16bit）	Index 6	LW-9242（32bit）	Index 22
LW-9207（16bit）	Index 7	LW-9244（32bit）	Index 23
LW-9208（16bit）	Index 8	LW-9246（32bit）	Index 24
LW-9209（16bit）	Index 9	LW-9248（32bit）	Index 25
LW-9210（16bit）	Index 10	LW-9250（32bit）	Index 26
LW-9211（16bit）	Index 11	LW-9252（32bit）	Index 27
LW-9212（16bit）	Index 12	LW-9254（32bit）	Index 28
LW-9213（16bit）	Index 13	LW-9256（32bit）	Index 29
LW-9214（16bit）	Index 14	LW-9258（32bit）	Index 30
LW-9215（16bit）	Index 15	LW-9260（32bit）	Index 31

索引寄存器的用法

元件启用了索引寄存器，则该元件的存取地址为 [ LW-(n +m的值) ]，其中n为该元件所设地址的值，m为该元件所索引地址的值。

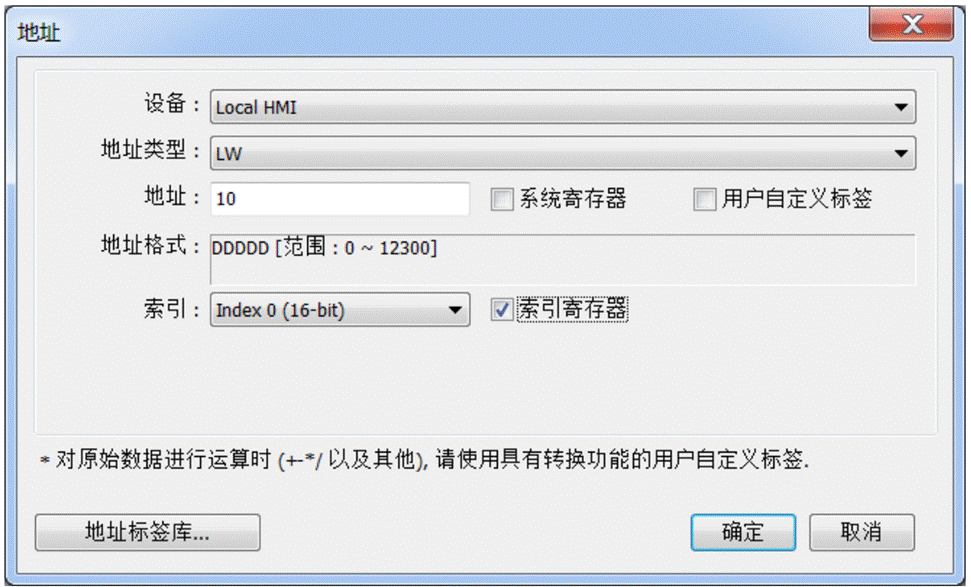

例如：若勾选 [索引寄存器]并选择 [索引] 为 [INDEX 0 (16-bit)]，则存取地址为[ LW-(10 +地址索引寄存器 0 的值) ]。

假设[LW-9200] 地址中的数值为 “5”，根据计算公式可得出实际存取地址为 [LW-(10+5)]，即 [LW-15]。

下面做一个试验案例。

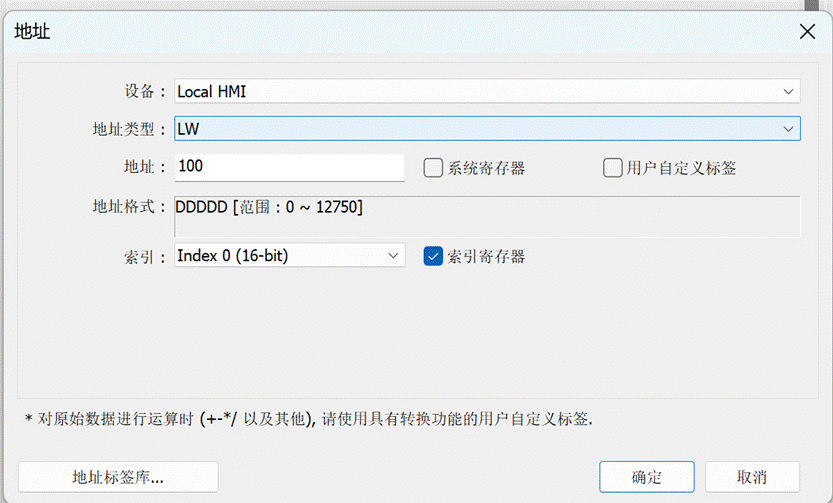

1、建一个数值输入元件，地址设LW-100,勾选索引，并使用索引寄存器Index 0。

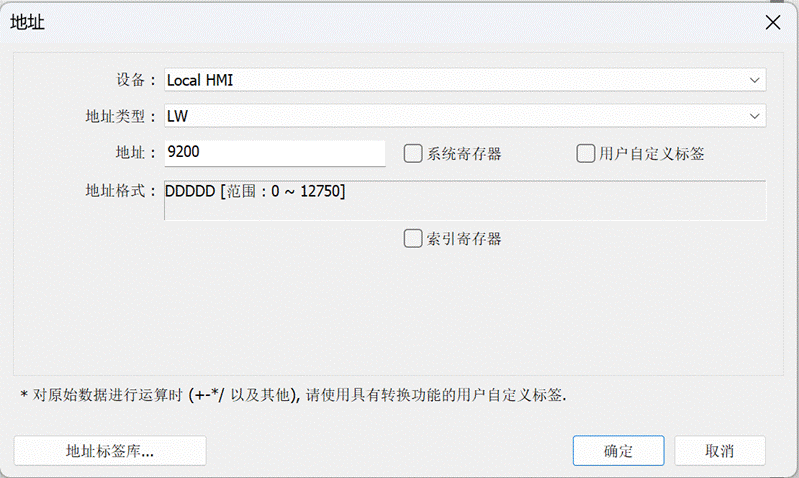

1. 建一个索引数值输入元件，地址设LW-9200，不勾选索引。

1. 建8个数值输入元件，地址LW100~LW107，不勾选索引，用于设定预存数值用。

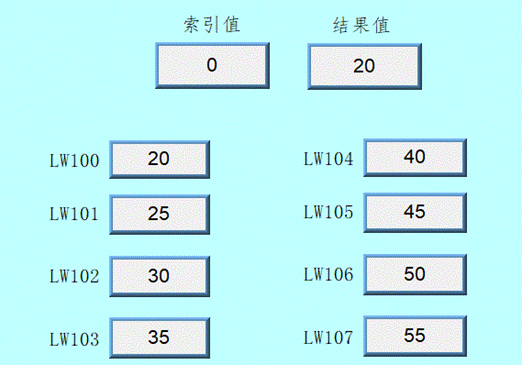

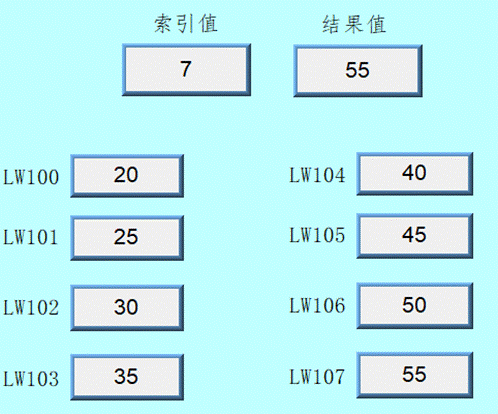

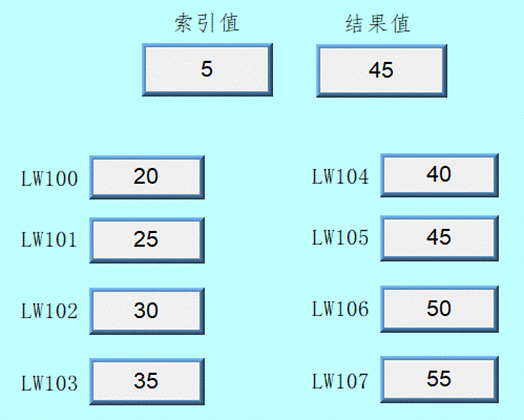

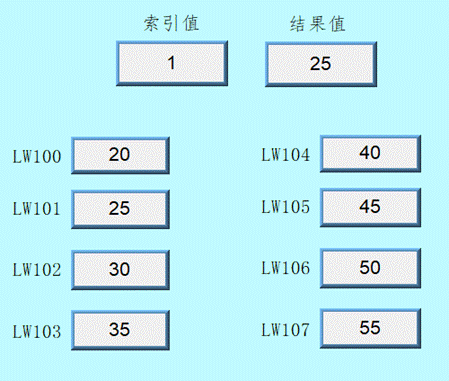

2. 运行测试，输入预设数值，修改不同索引值，观察读取结果值。





从以上图片展示可以看出，元件读取的结果对应的地址为 [ LW-(n +m的值) ]。
