威纶通触摸屏制作多状态指示灯

威纶通触摸屏制作多状态指示灯

​

 在使用威纶通触屏制作界面时，常会用到多状态指示灯，有时需要用到3个、4个，甚至更多状态，这时我们会发现，软件图库里没有合适我们使用的元件图片，包括向量图也没有合适的，怎么解决呢？

下面将介绍一种非常简单的办法，那就是自己制作图片。

1、找图片合适使用的图片素材，或者自己制作，下图为自己制作的纯色图片素材。

​

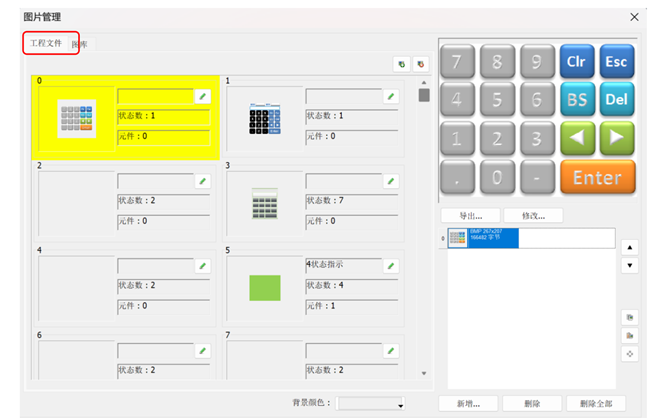

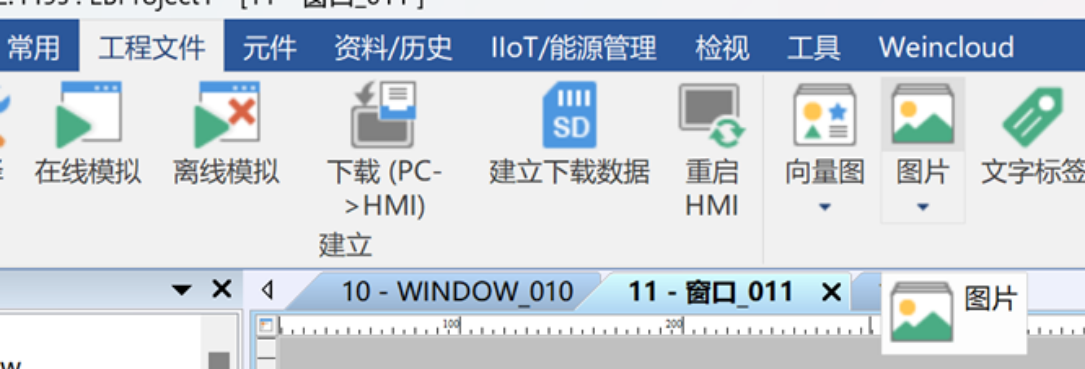

2、打开威纶通软件，点击“图库”打开图库管理，在左上角选择“工程文件”。

​

​

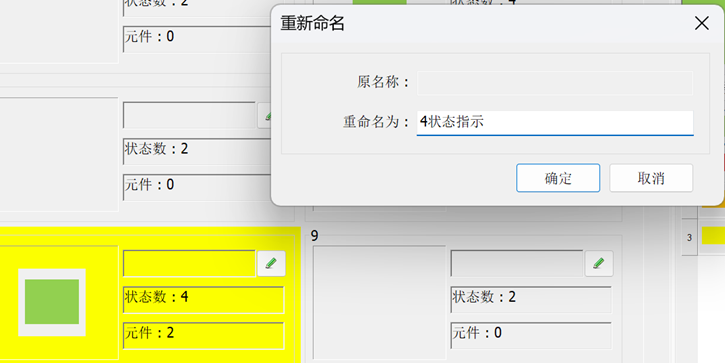

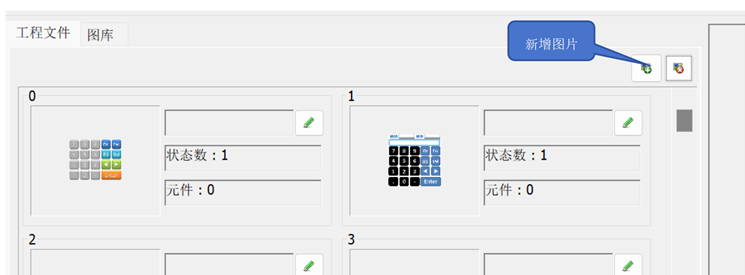

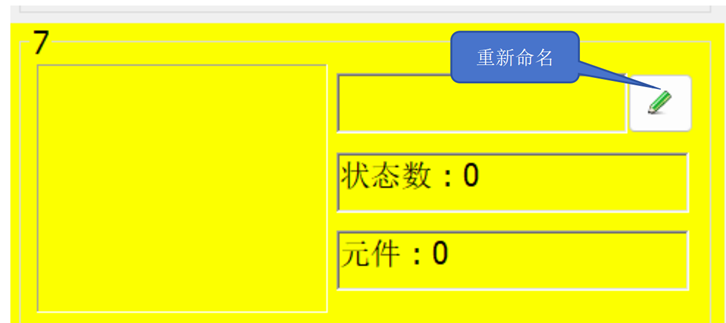

3、新增图片，点击“新增图片”按钮，再增加的图片选择“重新命名”。

​

​

​

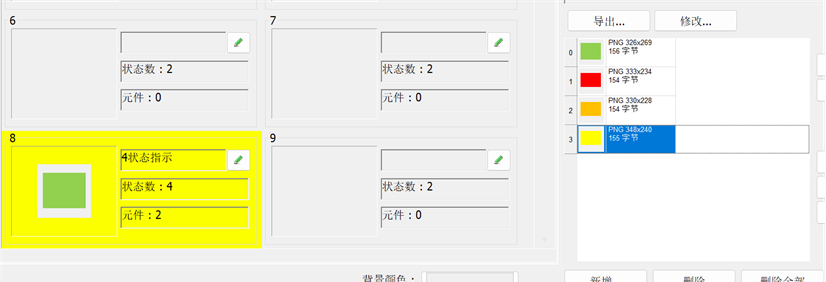

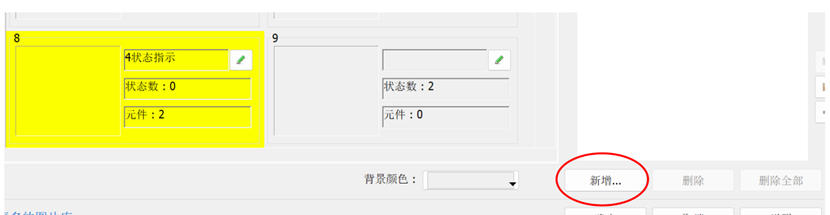

4、导入自己制作的图片， 点击“新增”，选择自己制作的图片。可以调整状态图片的排序。最后点“确定”完成。

​

​

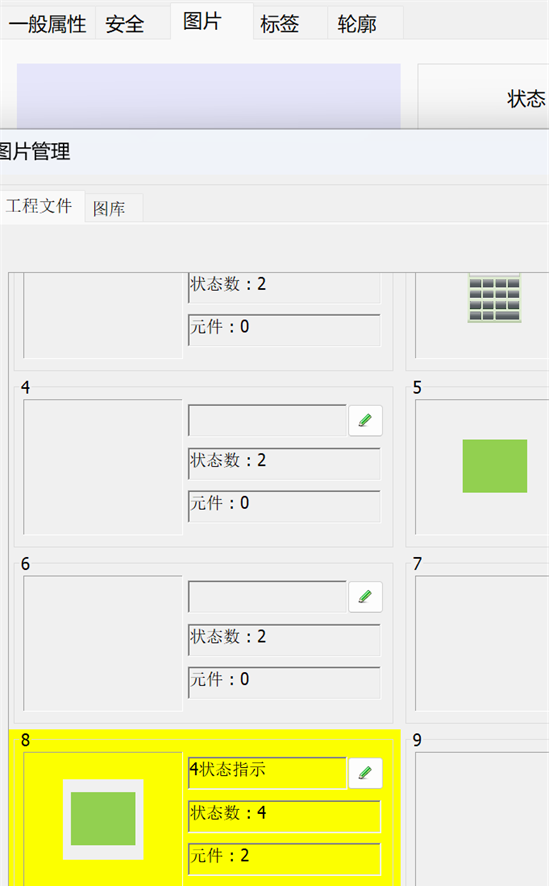

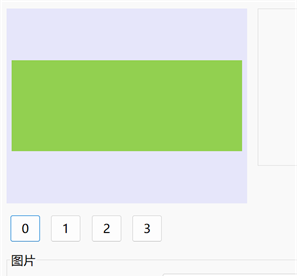

制作一个多状态指示灯 ，“图片”选择刚增加的图片，就做好4个状态的指示。

​

​  ​     ​

另外，也可以像普通位状态指示灯一样，在每个指示状态下增加文字标签，方便监看识别。

​
