威纶通触摸屏PLC控制功能介绍

威纶通触摸屏PLC控制功能介绍

​

威纶通触摸屏的“PLC控制”功能是用于执行用户设定的特定动作或者指令的功能，包括“切换基本窗口”、“数据写入”、“PLC控制”、“背光灯控制”、“声音控制”、“画面截取”。

一、PLC控制元件

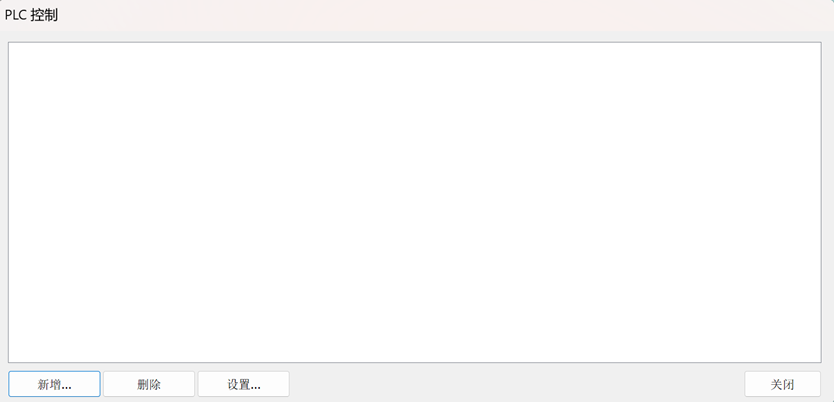

在元件菜单找到“PLC控制”元件，点击后将弹出“PLC控制”窗口。

​

​

点击“新增”增加控制功能。

​

二、功能介绍

设备：触发“PLC控制”动作的设备，可以选择本地触摸屏，也可以选择外部设备。

控制类型：指定“PLC控制”元件的控制动作。

三、控制类型介绍

1、基本窗口切换

给触发地址赋值，画面会切换到对应编号的窗口。如果勾选了“使用窗口编号偏移”，则切换的目标窗口编号=触发地址的值+偏移的值。例如：触发地址LW0=10，偏移值为0，则画面切换到编号为10的窗口，若偏移值为5，则切换到编号为15的窗口。

2、数据写入设备

“PLC控制”元件将当前窗口编号值写入触发地址。

3、PLC控制

用于控制PLC和触摸屏之间的数据传输，支持的机型eMT, iE, XE, cMT-HD。

通过触发地址寄存器中的数据设定传输类型、传输数据长度、操作数，详细见下表。

​

示例：

以 OMRON PLC 为例，将寄存器 DM-250 起始的 10 个字的数据传输到 触摸屏配方内存 RW-500 开始的地址中，设置如下：
首先，假设用 DM-50 起始的四个数据寄存器来控制传输。建立一个 “PLC 控制]”元件，控制类型选择 “PLC 控制”，触发地址设为 DM-50。

其次，确定操作数据的大小和地址的偏移量。将 DM-51 设置为 10，即传输数据的大小为 10 个字；将 DM-52 设置为 236，表示数据的来源地址为 DM-250 (因为10 + 4 + 236=250)；将 DM-53 设值为 500，表示目标地址为 RW-500。
最后，依照数据传输的方向，设置传输类型。
将 DM-50 设置为 1，表示将传输 PLC 寄存器中的数据到 HMI 上的 RW 寄存器中。

四、背光灯控制

背光灯控制又分两种，有返回值和没有返回值。

有返回值：触发地址状态从OFF变成ON时，触摸屏将打开或者关闭背光灯，动作执行后触发地址的状态会被设成OFF。

没有返回值：触发地址状态从OFF变成ON时，触摸屏将打开或者关闭背光灯，由于不具备返回值，动作执行后触发地址的状态将不会被设成OFF。

五、声音控制

当触发地址的状态变化满足所设定触发模式时，将播放预先指定的声音文件。

触发模式有OFF变ON、ON变OFF、OFF变ON或者ON变OFF三种。

六、画面截取

​

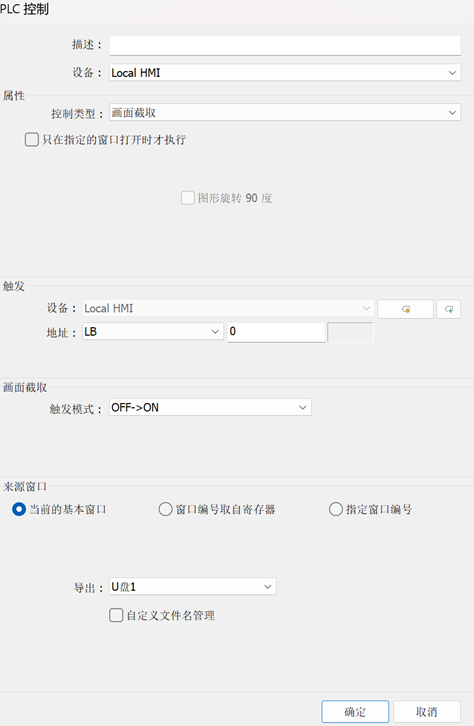

当 [触发地址] 的状态被触发时，将截取指定的窗口画面。
若装置选择为 [U 盘] 或 [SD 卡]，当触发此功能时，系统将于外接保存装置建立 hardcopy 文件夹来保存图片，图片格式为 JPG，图片名称将由 yymmdd_0000 开始编号。
由以下三种方式指定要打印的窗口编号：
当前的基本窗口
截取目前开启的基本窗口画面。
窗口编号取自寄存器
窗口编号来源将取自字地址中的数值。
指定窗口编号
直接指定想要截取的窗口编号。

​
