想学习威纶宏指令的朋友，

可以关注前面的其他小节。

我们知道市面上硬件有非常多，

威纶不可能支持所有硬件的通讯，

所以它提供了宏指令让我们自己来实现。

学会宏可以极大的提升我们的触摸屏编程能力。

这小节我们以一个通讯实例结束威纶宏编程教程。

任何两个硬件通讯前，无线的还是有线的，都必须建立连接。

一般触摸屏通过以太网网络或串口通讯与其他硬件相连。

这里我们以威纶触摸屏TK6071IP和台湾永宏可编程控制器FBs系列为例，

讲解如何通过自由通讯协议，

通过编写宏指令，让两个硬件实现通讯。

其实威纶是支持永宏PLC的，我们这里假设它不支持，

看下威纶触摸屏是如何与自己不支持的硬件通讯上的。

这个过程一般分为三步。

1.准备数据线。

某宝一般有定制版的，可以在上面买，

也可以查阅硬件手册，自己制作数据线。

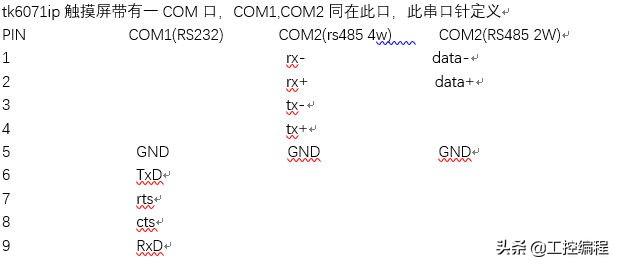

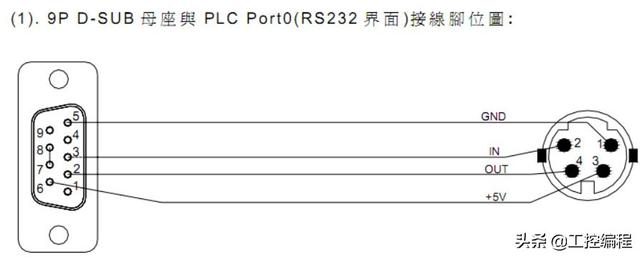

如我们查阅的触摸屏与PLC的硬件手册，

得到通讯端口针的定义如下：

很明显，

PLC通讯端口九针侧，

3为接收数据RxD，

2为发送数据TxS，

5为公共接地GND。

触摸屏通讯端口侧,

6为发送数据TxD，

9为接收数据RxD，

5为公共接地GND。

所以针脚3连6， 2连9，5连5，

就能做成一根屏与PLC的通讯数据线。

2.熟悉硬件的通讯协议。

熟悉或不熟悉的硬件，

在使用时我们都会习惯性的准备对应的手册，

比如接线时，我们会参考硬件的用户手册。

编程时，我们会下载编程手册。

这里我们要实现串口通讯，

所以我们也会准备硬件的通讯手册。

这里我们准备了PLC的通讯手册，

里面介绍有通讯协议相关知识。

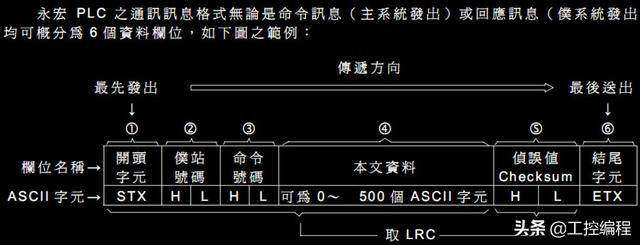

翻阅手册，我们知道了PLC每个通讯帧的格式，

如下图。

帧头帧尾固定为0X02,0X03；PLC站号，

命令码占一个字节，分高低两部分。

校验码也占一个字节，分高低两部分，

为前面数据相加之和。

翻阅通讯手册，我们还知道了命令码的具体支持哪些，

如下图，截取了永宏PLC支持的部分命令码，

我们这里会选择使用两命令码作演示。

41，控制PLC的启停，

46，读取PLC连续多个寄存器资料。

1)控制PLC的启停(指令41 )

翻阅通讯手册，我们也能找到每个指令的解释与实例。

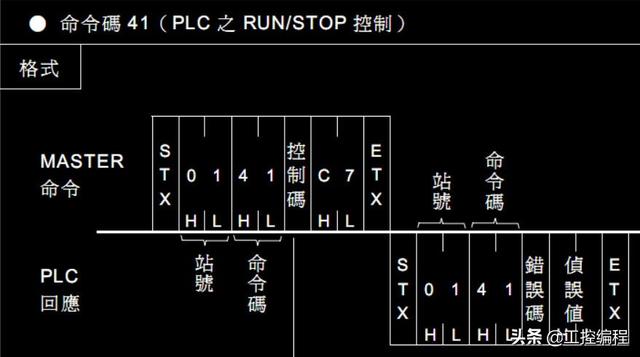

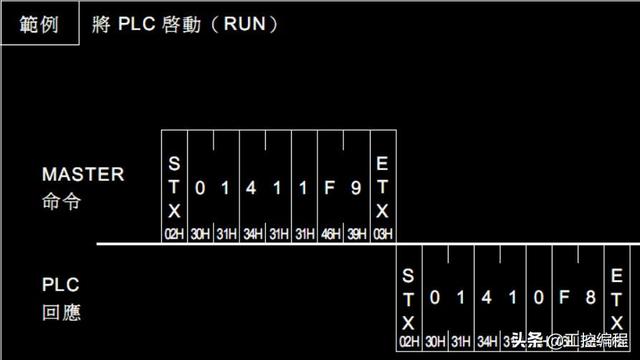

如下两图，为命令码41的格式与实例，

控制码为0表示停止PLC，为1表示启动PLC。

根据这些信息，我们就可以编写出控制PLC启停的帧，

以及PLC回应的帧我们也能提取出信息，具体代码在下面。

PLC回应的帧我们这里不核对校验码，

简单通过判断错误码来判断PLC是否成功执行指令。

错误码为0表示PLC执行成功。

如下图指令格式中，错误码在第5个字节。

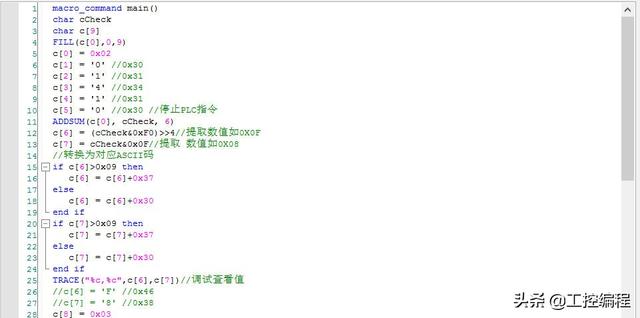

我们就可以写出控制PLC启动与停止指令。

char c[9]

c[0] = 0x02

c[1] = '0' //0x30

c[2] = '1' //0x31

c[3] = '4' //0x34

c[4] = '1' //0x31

//0x30 为停止PLC指令，

//0X31为启动PLC指令.

c[5] = ‘0’

//c[6]，c[7]为和校验码，

//即前面数据相加c[6]为高字节，

//c[7]为低字节。

c[6]

c[7]

c[8] = 0x03//帧尾

2)读取PLC连续多个寄存器资料(指令46 )

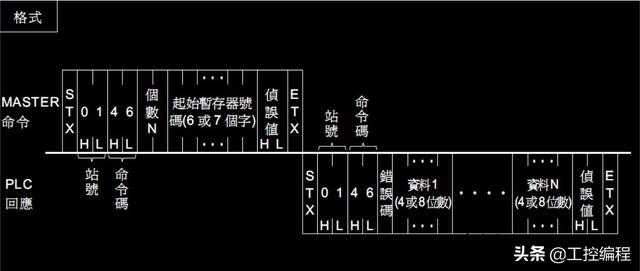

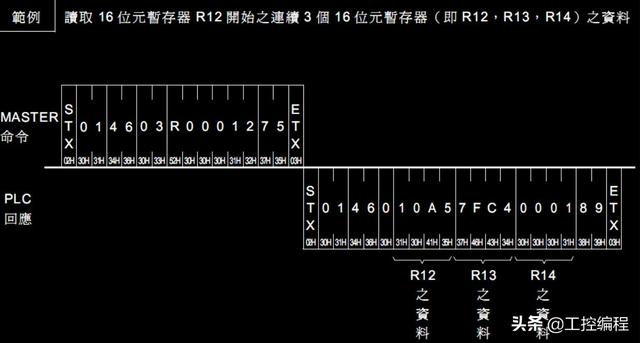

翻阅通讯手册，我们也能找到指令46的解释与实，

如下两图。

读取的寄存器个数在第一个字节指定，

读取的起始寄存器地址紧跟其后，

传统6个字节表示单字寄存器，

传递7个字节表示双字寄存器，

PLC支持的寄存器手册上也有介绍，

在后边有截图。

PLC回应帧格式里，

我们也能看出错误码在第5个字节，其后紧跟数据。

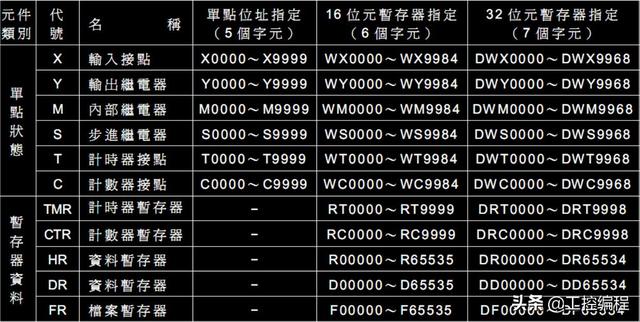

下面是PLC所支持的寄存器列表，

我们要演示的是读取WX0000一个字的内容。

也就是读取X0.0到x0.15的状态。

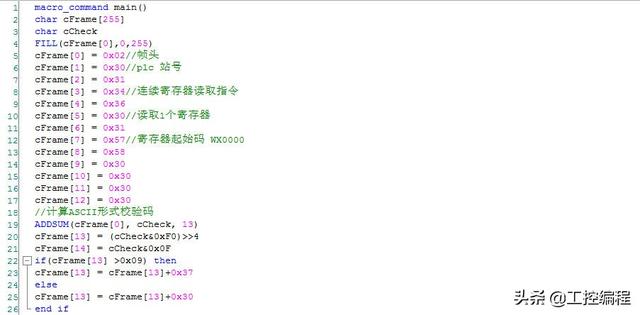

我们就可以写出读取PLC的WX0000的指令

char cFrame[255]

cFrame[0] = 0x02//帧头

cFrame[1] = 0x30//plc 站号

cFrame[2] = 0x31

cFrame[3] = 0x34//连续寄存器读取指令

cFrame[4] = 0x36

cFrame[5] = 0x30//读取1个寄存器

cFrame[6] = 0x31

cFrame[7] = 0x57//寄存器起始码 WX0000

cFrame[8] = 0x58

cFrame[9] = 0x30

cFrame[10] = 0x30

cFrame[11] = 0x30

cFrame[12] = 0x30

cFrame[13]//校验码

cFrame[14]

cFrame[15] =0x03//帧尾

3.编写代码与调试。

通过通讯手册获取协议信息，

就可以通过协议的约定来编写宏代码。

宏代码的编写是对我们前面小节介绍全部宏指令的一个综合应用。

我们可以多练习再借助宏输入窗口，熟悉使用威纶宏指令。

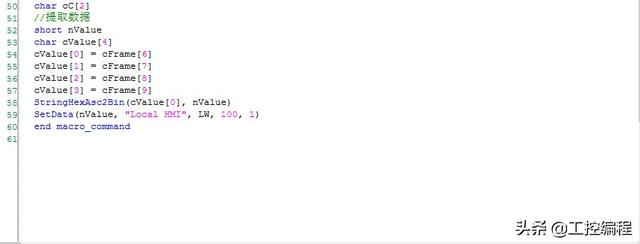

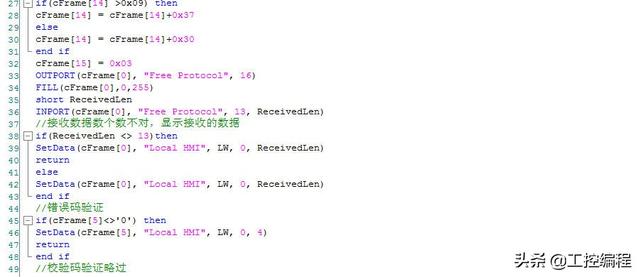

课前，我已在硬件上调试通过了下面的代码，可以参阅练习。
