频域下的模拟下变频 深入解析

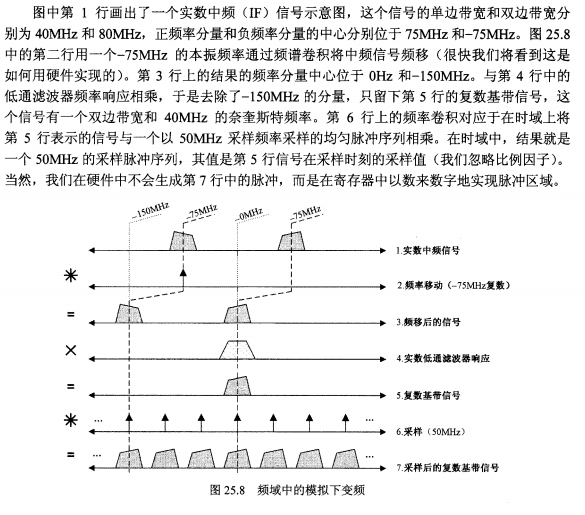

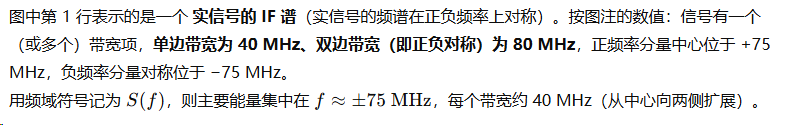

1）初始实际中频（IF）信号 —— 图中第 1 行

---

2）与本振混频（频移） —— 图中第 2 行

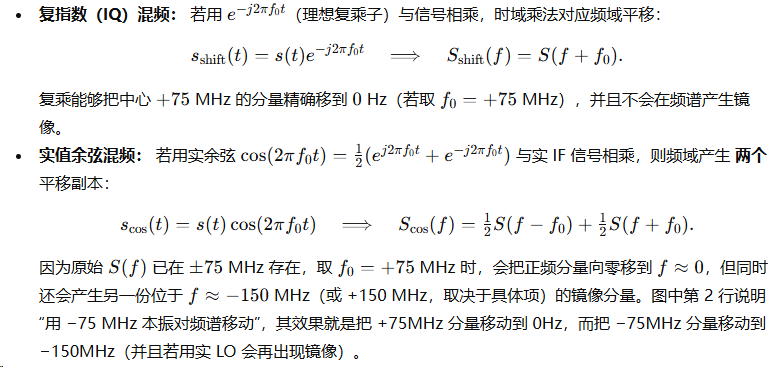

典型的下变频要把高频带移到低频或直流（baseband）。有两种常见方式：

结论：若用复（IQ）混频，可以把目标带唯一、无镜像地搬到基带；若用实余弦混频，会得到目标基带 + 高频镜像两份谱。 图 2→3 正是展示了这种平移结果：中心落在 0 Hz，同时有一组残留在 −150 MHz。

---

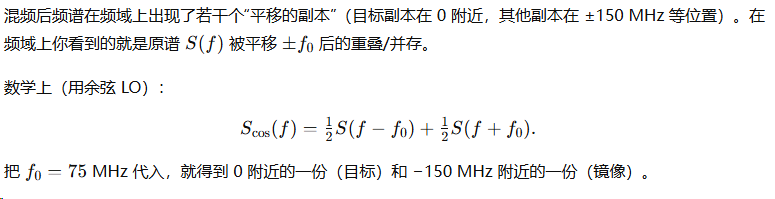

3）混频后的频谱分布 —— 图中第 3 行

---

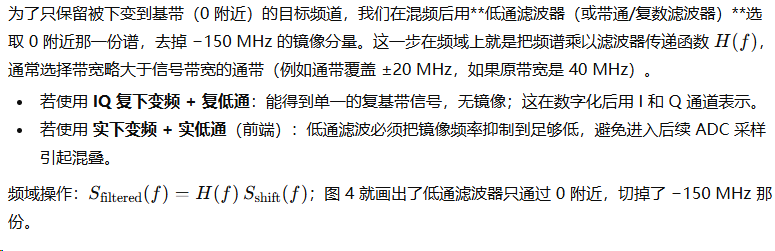

4）低通滤波（选通所需基带） —— 图中第 4 行

---

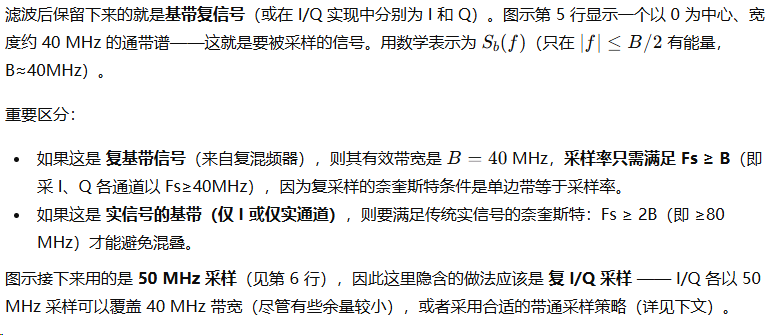

5）得到的基带（复）信号 —— 图中第 5 行

---

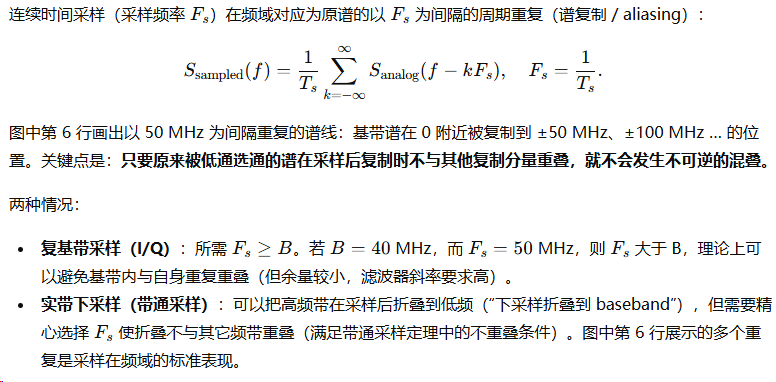

6）采样 —— 图中第 6 行（采样频率 50 MHz）

---

7）离散时间/数字表示下的谱（图中第 7 行）

图中第 7 行展示的是 采样后数字序列在数字/存储中的频域表现（即重复谱的一个周期，或是经折叠后的可视化）。图注说明：在硬件中并不会“生成”第 7 行中的多份脉冲——这些是数字域里由于采样而在频域上出现的重复/折叠现象（可视为存储或 DSP 中的数字谱表示）。实物硬件里是单一的模拟通过/采样流，数字上显示为离散时间频谱的周期延拓。

---

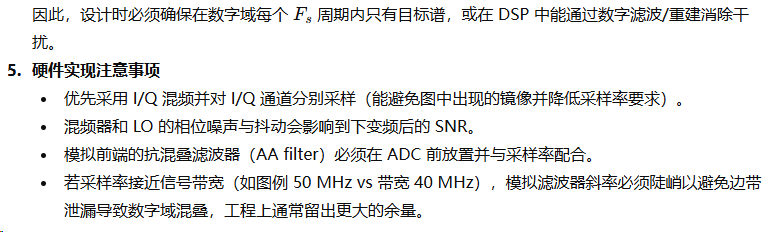

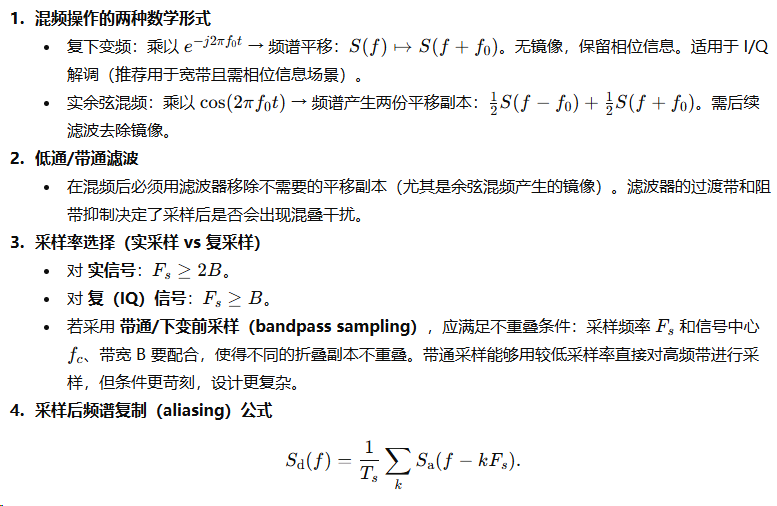

要点汇总

---

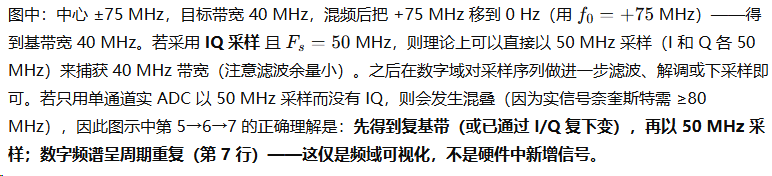

举例

---

总结

图示展示的是典型的“混频把高频带移到基带 → 用低通选出基带 → 以较低采样率采样 → 在数字域看到周期重复谱（aliasing）”的流程。要点是：选择 复（IQ）混频＋恰当的抗混叠滤波＋合适的采样率，即可在数字域获得无镜像、无混叠的基带信号；若使用实 LO 或带通采样，必须严格设计采样频率和滤波器以避免谱重叠。
