NP34N055SLE-VB一款N—Channel沟道TO252的MOSFET晶体管参数介绍与应用说明

### 产品简介

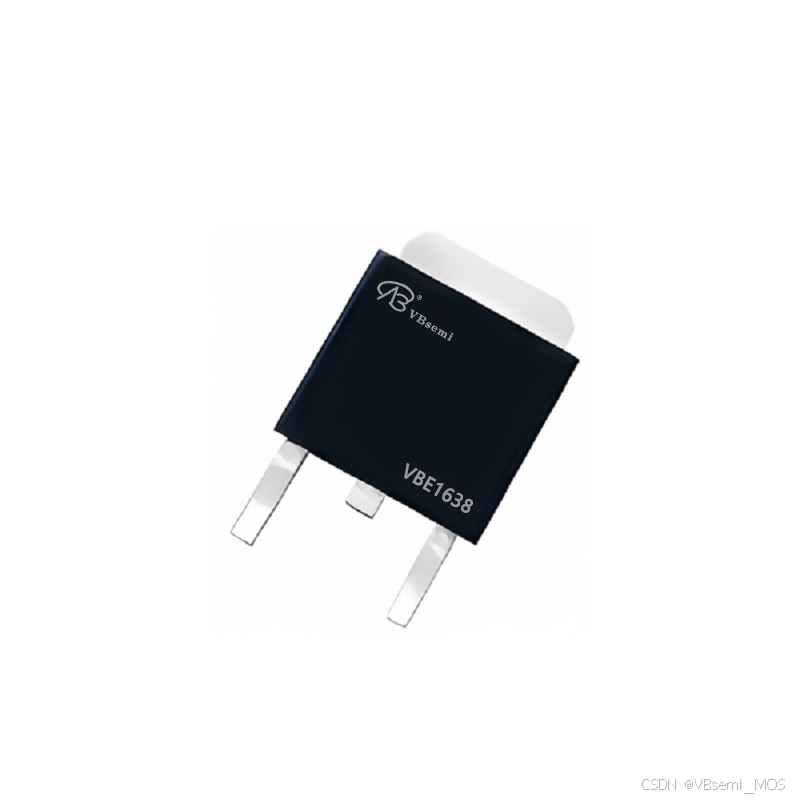

NP34N055SLE-VB是VBsemi品牌的N-Channel沟道MOSFET，具有60V的漏极-源极电压承受能力，最大漏极电流为45A。其特点包括低导通电阻（RDS(ON)）和1.8V的阈值电压（Vth），适用于高电压、高电流的应用场景。封装采用TO252，具有良好的散热性能。

### 详细参数说明
- **N-Channel沟道**: 表明器件为N沟道MOSFET，适用于高功率开关应用。
- **漏极-源极电压（VDS）**: 60V，表示器件可承受的最大工作电压。
- **漏极电流（ID）**: 最大45A，表示器件在导通状态下能够通过的最大电流。
- **导通电阻（RDS(ON)）**: 在VGS=10V时为24mΩ，在VGS=20V时为24mΩ，说明了器件在导通状态下的电阻特性。
- **阈值电压（Vth）**: 1.8V，指示了器件开始导通的门极电压。
- **封装**: TO252，适用于中等功率应用，具有良好的散热性能和焊接性能。

### 应用领域和模块示例
1. **电机驱动**: NP34N055SLE-VB可用于电机驱动器中，如直流电机驱动器、步进电机驱动器等，用于电机的高效开关控制。
2. **电源开关**: 在开关电源模块中，该器件可用于实现高效的开关控制，例如DC-DC转换器和AC-DC变换器。
3. **电动工具**: 适用于电动工具，如电钻、电锯等，用作开关控制器，提供高功率输出。
4. **电池充放电保护**: 在电池管理系统中，可用作充放电保护开关，确保电池充放电时的安全和稳定性。

以上示例说明了NP34N055SLE-VB在高功率开关、电机控制和电源管理等领域的广泛应用，其高电压、高电流特性使其成为需要承受大电流负载的电路设计的理想选择。
