2SJ182L-VB一款P-Channel沟道TO251的MOSFET晶体管参数介绍与应用说明

### 一、产品简介

**2SJ182L-VB MOSFET** 是VBsemi 公司生产的一款高性能P-沟道金属氧化物半导体场效应晶体管（MOSFET）。该器件采用了先进的沟道技术，具有低导通电阻和高额定电流能力，适用于要求高效率和可靠性的应用场景。

### 二、详细参数说明

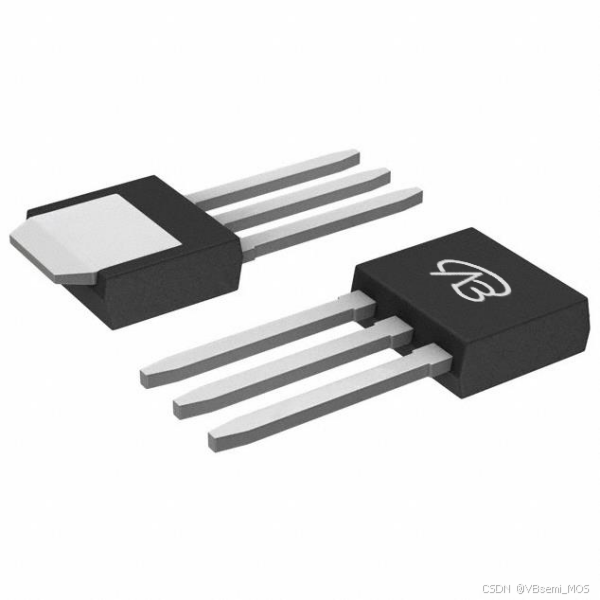

- **封装形式**：TO251
- **配置**：单P-沟道
- **漏源电压（VDS）**：-60V
- **栅源电压（VGS）**：20V（±）
- **栅极阈值电压（Vth）**：-1.7V
- **导通电阻（RDS(ON)）**：
  - 80mΩ @ VGS = 4.5V
  - 66mΩ @ VGS = 10V
- **漏极电流（ID）**：-20A
- **技术类型**：沟槽技术

### 三、应用领域和模块举例

**应用领域：**

1. **电源管理系统**：
   - 2SJ182L-VB MOSFET 可以用于电源管理系统，特别是在开关电源和DC-DC转换器中。其低导通电阻有助于提高转换效率。

2. **电机控制**：
   - 该器件适用于电机驱动应用，能够承受高电流并具有较低的开关损耗，可用于各种电机控制器和伺服系统。

3. **负载开关**：
   - 在负载开关应用中，2SJ182L-VB能够提供快速开关和低导通电阻，适用于工业自动化系统中的负载管理。

**模块应用举例：**

1. **太阳能逆变器**：
   - 该器件可用于太阳能逆变器模块，通过高效的电能转换提高系统效率。

2. **电动汽车充电器**：
   - 在电动汽车充电器中，2SJ182L-VB可用于优化电流控制，提供稳定和高效的充电。

3. **不间断电源（UPS）**：
   - 在UPS系统中，该MOSFET能够实现电源的快速切换，确保设备的连续运行和数据安全。
