SI7884BDP-T1-GE3-VB一种N沟道DFN8(5X6)封装MOS管

本文介绍了VBsemi品牌的SI7884BDP-T1-GE3-VBN—Channel场效应晶体管,其拥有高漏电流、低漏电压和低导通电阻等特性,适用于电源开关、电机驱动、电源逆变器和高电流负载开关模块,强调了安全使用和注意事项。

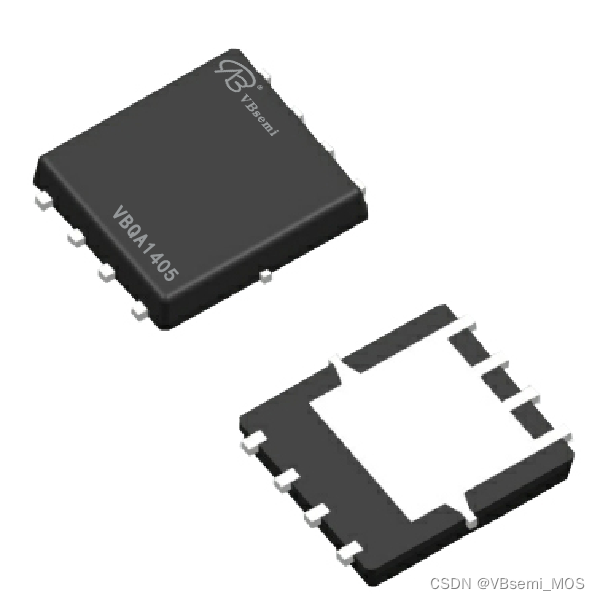

型号:SI7884BDP-T1-GE3-VB

丝印:VBQA1405

品牌:VBsemi

封装:DFN8(5X6)

**详细参数说明:**
- **沟道类型(Channel Type):** N—Channel
- **最大漏电流(Maximum Drain Current):** 75A
- **最大漏电压(Maximum Drain-Source Voltage):** 40V
- **导通电阻(On-Resistance):** RDS(ON)=4.7mΩ @ VGS=10V, VGS=20V
- **阈值电压(Gate Threshold Voltage):** Vth=1.9V

**应用简介:**
SI7884BDP-T1-GE3-VB是一款N—Channel沟道场效应晶体管,具有高漏电流、低漏电压、低导通电阻等卓越性能。采用DFN8(5X6)标准封装,适用于多种电子应用。

**主要应用领域模块:**
1. **电源开关模块:** 由于SI7884BDP-T1-GE3-VB的N—Channel结构,适用于电源开关模块,实现高效的电源控制和管理。

2. **电机驱动模块:** 由于其高漏电流和低导通电阻,可用于电机驱动模块,确保电机运行时的高效性能。

3. **电源逆变器模块:** 适用于电源逆变器模块,用于将直流电源转换为交流电源,例如用于太阳能逆变器。

4. **高电流负载开关模块:** 由于75A的最大漏电流,可用于高电流负载开关模块,如电源开关电路、高功率LED驱动等。

**使用注意事项:**
- 请按照厂家提供的规格书和应用指南使用,并确保工作条件在组件的规定范围内。
- 确保电路设计合理,以防过电流、过电压等情况对器件造成损害。
- 注意适当的散热设计,特别是在高功率应用中,以确保器件在正常工作温度范围内。
- 遵循焊接和封装的相关标准,确保器件与电路板的可靠连接。

以上是一般性的建议,具体使用时应根据实际情况和应用要求进行详细考虑。
